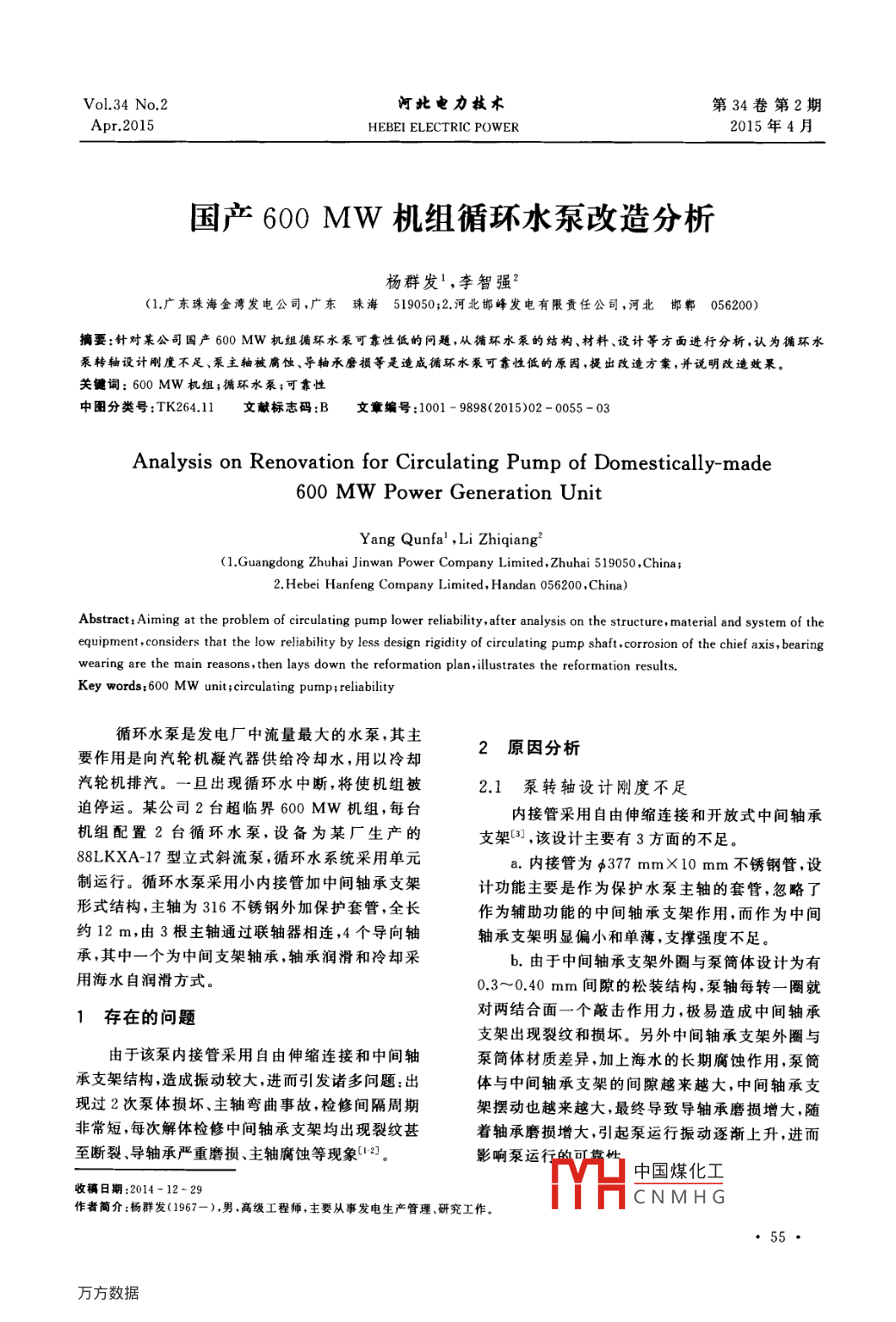

Vol 34 No. 2阿此電力故術第34卷第2期Apr 2015HEBEI ELECTRIC POWER2015年4月國產600MW機組循環水泵改造分析楊群發1,李智強(1.廣東珠海金灣發電公司,廣東珠海519050;2.河北邯峰發電有限責任公司,河北邯鄲056200)擴要:針對某公司國產600MW機組循環水泵可靠性低的問題,從循環水泵的結構、樹料、設計等方面進行分析,認為循環水泵轉軸設計剛度不足、泵主軸被腐蝕、導軸承磨損等是造成循環水泵可靠性低的原因,提出改造方案,并說明改造效果。關鍵詞:600MW機組;循環水泵;可靠性中圖分類號:TK264.11文獻標志碼:B文章編號:1001-9898(2015)02-0055-03Analysis on Renovation for Circulating Pump of Domestically-made600 MW Power Generation UnitYang Qunfa', Li Zhiqiang(1. Guangdong Zhuhai Jinwan Power Company Limited, Zhuhai 519050, Chi2. Hebei Hanfeng Company Limited, Handan 056200 ChinaAbstract: Aiming at the problem of circulating pump lower reliability, after analysis on the structure, material and system of theequipment, considers that the low reliability by less design rigidity of circulating pump shaft, corrosion of the chief axis, bearingwearing are the main reasons, then lays down the reformation plan, illustrates the reformation resultsKey words: 600 Mw unit; circulating pump; reliability循環水泵是發電廠中流量最大的水泵,其主要作用是向汽輪機凝汽器供給冷卻水,用以冷卻2原因分析汽輪機排汽。一旦出現循環水中斷,將使機組被2.1泵轉軸設計剛度不足迫停運。某公司2臺超臨界600MW機組,每臺內接管采用自由伸縮連接和開放式中間軸承機組配置2臺循環水泵,設備為某廠生產的支架3,該設計主要有3方面的不足。88LKXA-17型立式斜流泵,循環水系統采用單元a.內接管為中377mm×10mm不銹鋼管,設制運行。循環水泵采用小內接管加中間軸承支架計功能主要是作為保護水泵主軸的套管,忽略了形式結構,主軸為316不銹鋼外加保護套管,全長作為輔助功能的中間軸承支架作用,而作為中間約12m,由3根主軸通過聯軸器相連,4個導向軸軸承支架明顯偏小和單薄,支撐強度不足。承,其中一個為中間支架軸承,軸承潤滑和冷卻采b.由于中間軸承支架外圈與泵筒體設計為有用海水自潤滑方式。0.3~0.40mm間隙的松裝結構,泵軸每轉一圈就1存在的問題對兩結合面一個敲擊作用力,極易造成中間軸承支架出現裂紋和損壞。另外中間軸承支架外圈與由于該泵內接管采用自由伸縮連接和中間軸泵筒體材質差異,加上海水的長期腐蝕作用,泵筒承支架結構造成振動較大,進而引發諸多問題:出體與中間軸承支架的間隙越來越大,中間軸承支現過2次泵體損壞、主軸彎曲事故檢修間隔周期架擺動也越來越大,最終導致導軸承磨損增大,隨非常短,每次解體檢修中間軸承支架均出現裂紋甚著軸承磨損增大,引起泵運行振動逐漸上升,進而至斷裂、導軸承嚴重磨損、主軸腐蝕等現象21影響泵運中國煤化工收稿日期:2014-12-29作者簡介:楊群發(1967—),男高級工程師主要從事發電生產管理研究工作CNMHGVoL 34 No.2河此電力術第34卷第2期Apr 2015HEBEI ELECTRIC POWER2015年4月c.原內接管與泵體支撐板處填料函體連接方困難,要?jiǎng)佑没鹧婕訜岷鏌绞絹?lái)拆卸或破壞性式為自由伸縮結構,最大可達45mm。這樣能夠拆卸,極易拉毛損傷套筒聯軸器及主軸,也容易造降低了泵轉軸的剛度和抗干擾能力,特別是在循成主軸彎曲和脫落環水泵啟停和海水潮位變化時,因受泵的導流體上浮推力而引起泵較大的振動變化。3改造方案2.2泵主軸腐蝕嚴重a.對于泵轉軸設計剛度不足問題,主要改造主軸表面主要受到點蝕嚴重,主軸原設計采三方面的設計和結構:將內接管由原∮377mm用SU316材料,后又采用更換材料(改用SU316L10mm改為中660mm×16mm,材料由原316L材料)以及在內接管上開孔增大外加陰極電流等改為雙相不銹鋼,提高內接管剛度;內接管與泵體辦法,均未能解決此問題。主要原因是目前國內填料函體連接方式由原來自由伸縮連接改為有限在大件金屬材料制造中存在缺陷,雜質和溶質不制自由連接,使內接管密封段與泵蓋板之間的摩均一,材料的抗點蝕性能因數和抗間隙腐蝕性能擦力加大,克服原來啟停泵和海水潮位變化時易因數普遍偏低,達不到耐腐蝕性能指標要求{4。造成導流體上浮而引起振動增大的問題;取消原2.3導軸承磨損來中間軸承支架,在新內接管與原中間軸承支架大型立式泵的導軸承起著承受轉軸的徑向分相同位置上改為導軸承,并固定在內接管上,提高導軸承的徑向支撐剛度力和穩定泵轉動部件的作用,如果導軸承磨損過大,則會造成轉軸和葉輪擺動增大,引發泵的振動b.主軸設計材料選用00C22N5Mo3N雙相不加劇或葉片碰磨,甚至發生循環水泵的損壞事故。銹鋼。雙相不銹鋼兼有奧氏體韌性、焊接性,又有鐵素體的高強度、耐氯化物腐蝕性能。循環水泵循環水泵的導軸承運行環境差,長期在海水中發生磨損,一方面是上述分析的中間軸承支架擺動主軸按不銹鋼材料耐腐蝕性能要求,主要是抗點蝕大造成摩擦加劇造成的,另一方面是導軸承本身自性能因數和抗間隙腐蝕性能因數2個指標,結合綜合潤滑水為海水,由于雜質較多,泥沙、海生物等進入力學性能要求,采用022N5Mo3N雙相不銹鋼。C.改變中間軸承支架結構,減少循環水泵主軸承間隙經軸頸的擠壓嵌入軸承,磨損軸套,被磨軸大幅度擺動。改變導軸承冷卻潤滑方式7,從毛糙的軸頸反過來加速軸承的磨損,惡性循環,軸承磨損加劇又增加泵的振動,可靠性降低機組服務水系統接出一路淡水向循環水泵內接管中提供所有導軸承的冷卻潤滑水,這樣泵的主軸2.4導流抗沖擊能力弱和導軸承處在淡水的環境中,減少介質的腐蝕和導流吐出彎管裂紋多,吐出彎管為鎳鉻鑄鐵雜質的磨損。為了保證內接管內充滿水和節約用材料,其主要作用是把泵抽吸上來的海水改變90水,在下導軸承位置增加節流裝置8。另外,為確角后排出泵體外,其受到的海水沖擊較大,遭受的保冷卻潤滑水供應可靠可在消防水系統中接出流動海水腐蝕相當嚴重。此處為循環水泵最為惡路水源作為備用。劣工況位置之一,原為鑄鐵件,壁厚又較為單薄,d.原導流吐出彎管為鎳鉻鑄鐵材料,改造時所以經常出現裂紋,而鑄鐵又難以修補6分將其改成焊接結構,采用雙相不銹鋼材料提高其2.5循環水泵主軸聯軸器設計不合理抗腐蝕性能,結構上在導流片接管和導流片上布循環水泵檢修間隔周期為一年,因?yàn)檠h(huán)水置剛性較大的加強筋,增強其強度和剛度,使其在泵主軸聯軸器設計不合理,拆卸困難,所以循環水上抽的海水沖擊下穩定地導流,維護循環水泵整泵每次檢修時間較長。原泵的套筒聯軸器結構為體的運行穩定。軸與軸之間通過連接卡環連接,在檢修拆卸時,松e.取消原泵套筒聯軸器軸與軸之間的連接卡掉卸下止推卡環后,需將套筒聯軸器沿上軸移動環,在拆卸時只要松開套筒聯軸器兩端的止推卡段距離,使連接卡環完全退出套筒聯軸器后,取環,即可拆出套筒聯軸器,方便了安裝和檢修時的下連接卡環后上下兩軸才能脫開。因套筒聯軸器拆卸。同中國煤化衛之間的連接卡與主軸之間間隙較小,并且時常有海水中的雜質環使得上卡在其中,因此沿上軸移動拆卸過程異常耗時和長度和面積4人!CNMH亡間的有效接觸州加回怩疋整個軸系之間Vol 34 No. 2河北電力杖術第34卷第2期Apr 2015HEBEI ELECTRIC POWER2015年4月的連接剛度,有利于主軸在運行過程中的穩定性。根據海水的溫度可選擇2臺、3臺或4臺循環水泵4改造效果向2臺機組供應循環冷卻水,不僅提高了機組的可靠性和安全性,還能大大地降低廠用電。按照上述方案對循環水泵進行改造,改造后參考文獻:的循環水泵于2012年9月投運,至今已連續運行[1]王興國,岳海生,李智強,等河北南網循環水泵改造實踐與2年多,以循環水泵組最大振動的位置,即電機頂分析[]河北電力技術,2005,25(5):2325部振動來觀察和分析,循環水泵組振動和電流非[2]黃根,仇寶云,黃海田,等.大型立式水泵機組可靠性影響因素分析[冂]農業機械,2012,175(35):109-111常穩定。2014年10月對循環水泵進行解體檢查,[3]石建東,徐軍鋒托克托發電廠二期循環水泵改造分析探討從泵軸、軸承、軸套等零件完好無損,實現了首次J].華北電力技術,2005(12):43-44循環水泵解體不用更換備件的紀錄[4]朱德勇,姜華偉,高建強華能海門電廠循環水泵材料的選用J].廣東電力,2008,21(12):73-765結束語[5]林海江大型水泵導軸承潤滑與密封研究[D]浙江:揚州大通過對88LKXA-17型立式斜流泵進行改造,[6]谷秋成火電廠立式斜流循環水泵改造中的設計研究方法較好地解決了因?yàn)榻Y(jié)構缺陷和材料選用不當造成[DJ河北:華北電力大學,2005設備的異常停運和檢修,徹底地消除了原來可靠[7]盧承斌,楊賢彪660WM機組循環水泵損壞事故分析[]江性差的隱患,延長了檢修周期,提高設備的可靠性蘇電機工程,2011,30(3):25-27和安全性。為提高機組循環冷卻水供應的可靠性[8]仇寶云,黃海田,魏強林等.大型立式水泵油軸承改水軸承的應用研究[J]流體機械2000,28(21):35-37.和節能降耗要求,對2臺機組共4臺循環水泵由本文責任編輯:楊秀敏原來的單元制運行方式改造為母管制方式運行,(上接第48頁)明顯提高經濟效益和社會效益。同時,可以預見受到威脅。為此需考慮低壓缸末級葉片的安全性。該改造工程將會對北方地區的300MW等級機組表2改造前后各項經濟參數對比供熱改造提供很好的示范效應。指標名稱改造前改建議機組完成高背壓供熱改造后,在冬季與電負荷/MW264.084270.783電負荷增加量/MW基準6.699夏季應采取不同的運行方式,以提高機組的經濟背壓/kPa15性。冬季供熱期外界熱負荷一定時,讓改造后的排汽量/(t·h)空冷高背壓供熱機組運行,提高整個電廠經濟性排汽溫度/℃5471.3抽汽量/t當機組投入高背壓運行時,要采取以熱定電的運熱網循環水量/(t·h)1320014276行方式。熱負荷變工況時有3種調整途徑:一是供/回水溫度/℃119/7008/55供熱能力/MW514在采暖初期,熱負荷需求量小時,回水溫度降低(供熱能力增加量/MW基準143低于60℃),采用降低背壓運行的方式,減少排年增加供熱量/萬G基準148增加供熱面積/萬m2基準286汽量,降低供熱量;二是當回水溫度達到60℃,理論汽輪機熱耗/(kJ·kWh)供熱量需求仍舊沒有達到最大需求時,可以調整運行時間/h28802880發電煤耗/(g·kWh)抽汽量,調整供水溫度;三是兩種調整方式可以223.48采暖季節標煤量/t基準同時進行。夏季運行時,盡量讓未改造機組多帶靜態投資/萬元基準5980負荷運行。改造后機組由于排汽面積減小,在較電價(元·kWh)-1熱價(元·GJ)大的進汽量下,阻塞背壓排汽壓力已經高于原設標煤?jiǎn)蝺r(jià)(元·t)計49kPa背壓,所以,應調整機組真空,使汽輪機內部收益率/%基準回收年限/n排汽壓力不低于阻塞背壓參考文獻4結論及建議[1]王智雷「M言.由國由力出版社,2003中國煤化工經過大量資料的搜集和論證,認為對30CNMHMW空冷機組實施高背壓循環水供熱改造,可以舉又頁任編輯:羅曉曉
