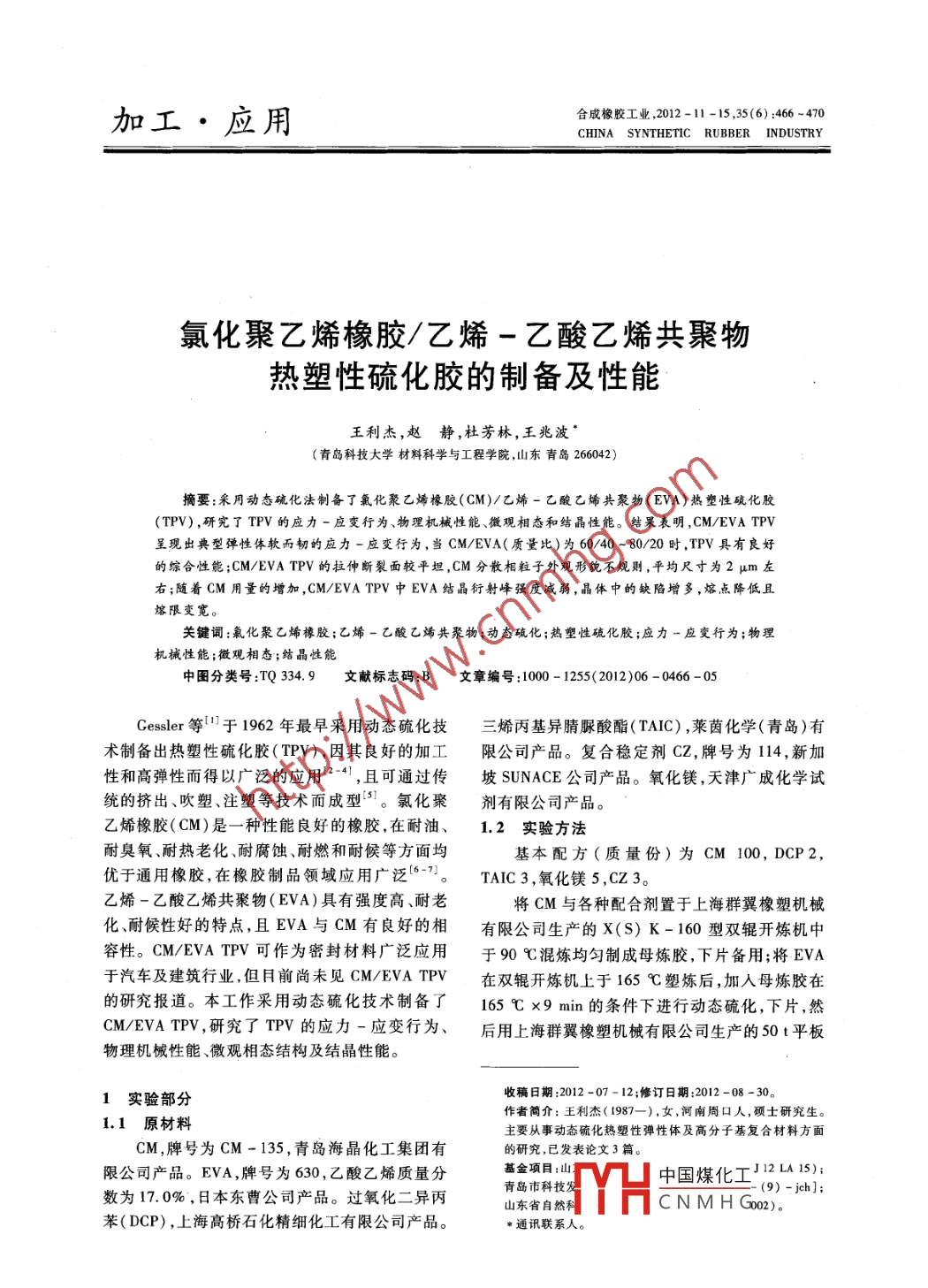

合成橡膠工業,2012-11 -15 ,35(6) :466 ~470加工●應用CHINA SYNTHETIC RUBBER INDUSTRY氯化聚乙烯橡膠/乙烯-乙酸乙烯共聚物熱塑性硫化膠的制備及性能王利杰,趙靜,杜芳林,王兆波*(青島科技大學材料科學與工程學院,山東青島266042)摘要:采月動態硫化法制備了氯化聚乙烯橡膠(CM)/乙烯-乙酸乙烯共聚物(EVA)熱塑性硫化膠(TPV),研究了TPV的應力-應變行為、物理機械性能、微觀相態和結晶性能。結果表明,CM/EVA TPV呈現出典型彈性體軟而韌的應力-應變行為,當CM/EVA(質量比)為60/40 ~ 80/20時,TPV具有良好的綜合性能;CM/EVA TPV的拉伸斷裂面較平坦,CM分散相粒子外觀形貌不規則,平均尺寸為2 μm左右;隨著CM用量的增加,CM/EVA TPV中EVA結晶衍射峰強度減弱,晶體中的缺陷增多,熔點降低且熔限變寬。關鍵詞:氯化聚乙烯橡膠;乙烯-乙酸乙烯共聚物;動態硫化;熱塑性硫化膠;應力-應變行為;物理機械性能;徵觀相態;結晶性能中圖分類號:TQ 334.9文獻標志碼:B文章編號:1000 - 1255( 2012)06 -0466 -05Gessler等于1962年最早采用動態硫化技三烯丙基異腈脲酸酯(TAIC),萊茵化學(青島)有術制備出熱塑性硫化膠(TPV),因其良好的加工限公司產品。復合穩定劑Cz,牌號為114,新加性和高彈性而得以廣泛的應用2-41,且可通過傳坡SUNACE公司產品。氧化鎂,天津廣成化學試統的擠出、吹塑、注塑等技術而成型5。氯化聚.劑有限公司產品。乙烯橡膠(CM)是一種性能良好的橡膠,在耐油、1.2 實驗方法耐臭氧、耐熱老化、耐腐蝕、耐燃和耐候等方面均基本配方(質量份)為CM 100, DCP 2,優于通用橡膠,在橡膠制品領域應用廣泛6-7)。TAIC3,氧化鎂5,CZ 3。乙烯-乙酸乙烯共聚物(EVA)具有強度高、耐老將CM與各種配合劑置于上海群翼橡塑機械化耐候性好的特點,且EVA與CM有良好的相有限公司生產的X(S) K- 160型雙輥開煉機中容性。CM/EVA TPV可作為密封材料廣泛應用于90 C混煉均勻制成母煉膠,下片備用;將EVA于汽車及建筑行業,但月前尚未見CM/EVA TPV在雙輥開煉機上于165 C塑煉后,加入母煉膠在的研究報道。本工作采用動態硫化技術制備了165 C x9 min的條件下進行動態硫化,下片,然CM/EVA TPV,研究了TPV的應力-應變行為、后用上海群翼橡塑機械有限公司生產的50 t平板物理機械性能、微觀相態結構及結晶性能。1實驗部分收稿日期:2012-07 - 12;修訂日期:2012 -08 -30。作者簡介:王利杰(1987- -),女,河南周口人,碩士研究生。1.1原材料 .主要從事動態硫化熱塑性彈性體及高分子基復合材料方面CM,牌號為CM-135,青島海晶化工集團有的研究,已發表論文3篇。限公司產品。EVA,牌號為630,乙酸乙烯質量分基金項目:山中國煤化工J12LA15);數為17.0%,日本東曹公司產品。過氧化二異丙青島市科技發MYHCNMHGoo2)。(9) - jch];山東省自然科苯(DCP),上海高橋石化精細化工有限公司產品。*通訊聯系人。第6期王利杰等.氯化聚乙烯橡膠/乙烯-乙酸乙烯共聚物熱塑性硫化膠的制備及性能●467.硫化機在溫度為165 C下預熱5 min,排氣3次，TPV 的應力-應變曲線上雖無屈服點但初始模量然后保壓9 min,取出冷壓8 min后出片,裁制試急劇升高,力學行為傾向于增韌樹脂。此外,當樣。CM/EVA為90/10時,復合體系仍具有良好的動1.3分析與 測試態硫化操作性和塑化成型性,且表現出良好的彈物理機械性能用 臺灣高鐵科技股份有限公性體力學行為,這種現象鮮有報道。司生產的TCS- 2000型電子拉力機,分別按GB/T528- -2009和GB/T 529- -2008 測試試樣的拉10伸強度和撕裂強度;按ASTM D 1566- 2009測試100%拉伸永久變形;用上海險峰電影機械廠生產2的LX-A型硬度儀，按GB/T 531- -2008 測試邵4爾A硬度。掃描電子顯微鏡(SEM)分析將TPV的拉伸斷面于真空條件下噴金或置于80 C二甲苯中150300450600750Strain/%刻蝕30 min后真空干燥并噴金,然后用日本電子公司生產的JSM -6700 F型場發射SEM觀察CM/EVA( mass ratio):2- 90/10; 3- -80/20; 4- -70/30;TPV的微觀相態結構。5- 60/40; 6-50/50X射線衍射(XRD)分析.用日本理學公司Fig 1 Stress - strain curves of CM/EVA TPV生產的D/max-2500/PC型XRD分析儀測試結晶行為,Cu靶,工作電壓為40 kV,電流為2.2 CM/EVA TPV的物理機械性能100 mA,掃描速率為49/min,步長為0. 02°,在衍從表1可以看出,CM靜態硫化膠具有較低射角(2 0)為10 ~ 50°連續掃描。晶粒尺寸(D)通的硬度及較高強度,而EVA是一種具有一 -定強度過Scherrer方程計算得出:的熱塑性樹脂[*-9],隨著EVA用量的增加,TPVD = K\/(BcosQ),(1)的邵爾A硬度呈緩慢增長趨勢,這是因?yàn)閺?fù)合體式中:K為常數,0.89;λ為X射線波長，系的硬度主要是由連續相EVA樹脂提供的緣故。0.1542 nm;β為半高寬;θ為衍射半角。差示掃描量熱(DSC)分析用 德國Netzsch當EVA用量少于50份時,TPV的拉伸強度表現，為先增后降,且當EVA用量為20份時達到最大公司生產的Netzsech STA 449 C型熱分析儀測試，值。一般來說,TPV的強度主要是由樹脂相提供測試溫度為30~150 C,氮?dú)鈿夥?升溫速率為的,但是對于CM/EVA復合體系,由于CM自身10 C/min。具有較高的強度,因此其對TPV的物理機械性能有著較大的影響,當EVA用量較低時,樹脂相難2結果與討論以實現CM分散相在基體中的良好分散,應力集2.1 CM/EVA TPV的應力-應變行為中點相對較多，導致TPV的拉伸強度相對較低;CM混煉膠的正硫化時間為9.3min(溫度隨著EVA用量的增加,TPV的拉伸強度升高,但165C),根據硫化曲線的測試結果,本實驗采用因?qū)PV物理機械性能有較大影響的CM用量動態硫化的條件為165 C x9 min。圖1為CM靜的減少,拉伸強度卻隨著EVA的繼續增加而有所態硫化膠、CM/EVATPV及純EVA樹脂的應下降;當EVA用量為50份時,TPV拉伸強度反而力-應變曲線。可以看出,CM靜態硫化膠呈現略有上升,這是因?yàn)榇藭r(shí)TPV的物理機械性能已出“軟而韌”的典型彈性體特征，且在應變大于開始傾向于增韌樹脂?；w中橡膠相賦予了TPV450%之后應力急劇增加;在快速拉伸下,半結晶.較小的永久變形和較大的扯斷伸長率，隨著樹脂EVA呈現出“硬而強”的應力-應變曲線特征。相含量的增力加中國煤化工力下降,永當EVA用量低于30份時,應力-應變曲線呈現久變形增大。:TYTHCNMHGPV的撕裂典型的軟而韌的彈性體特征;增加EVA用量,強度逐漸增大。CM靜態硫化膠的撕裂強度較●468●合成橡膠工業第35卷低,僅為16.1kN/m,而EVA的撕裂強度則高達的撕裂強度提高。62.3 kN/m,在TPV中EVA為連續相,因此TPV從表1還可以看出，CM/EVA TPV的100%Table 1 Mechanical properties of CM/EVA TPVCM/EVA TPVCM staticPropertyCM/EVA( mass ratio)Pure EVAvulcanizate90/1080/20 .70/3060/4050/50Tensile strengh/MPa8.24.16.65.15.4Elongation at break/%673.0356.3369.5378. 435.0Permanent set( 100% )/%11.715.019.225.030.0Permanent set( break)/%26.029.074.0109.0115.0129.031.0Tear stengh/(kN.m-')16.121.431.532.335. 141.762.3Shore A hardness4.0”82.082. 090.091.092.0.95.0拉伸永久變形隨著EVA用量的增加而有所提高,碎塊并分散于基體中的緣故。對于TPV來說,橡但均低于50%,根據ASTM D 1566- -2009 表明膠相粒子尺寸的減小有利于強度的提高,這與表CM/EVA復合體系屬于TPV類彈性體。當CM/1的結果相吻合。EVA為60/40~80/20時,TPV的綜合性能較好。2.4 CM/EVA TPV的結晶性能2.3 CM/EVA TPV的微觀相態圖3為EVA、氧化鎂及CM/EVA TPV的從圖2(a)可以看出,TPV斷面比較平滑且含XRD譜圖,可以看出,CM/EVATPV的結晶衍射有較多的纖維狀韌性撕裂帶,這表明在快速拉伸峰與EVA及氧化鎂相吻合,EVA及CM/EVA下,TPV基體中EVA表現出-定的塑性形變,當TPV在21.28,23. 62,36. 08°附近的3個術射試樣斷裂后,在CM分散相形變的強勁弛豫和回峰,分別對應聚乙烯晶胞的(110)、(200)和復作用下,大部分形變得以回復,但由于體系中(020)晶面,而EVA中的結晶本身就是共聚物EVA樹脂的塑性形變難以徹底恢復,因而斷面上中聚乙烯鏈段形成的晶體,且(110)面具有最強殘留部分塑性形變,表現為斷面上存在韌性撕的衍射強度,這些特征衍射峰的存在表明TPV裂帶。中的EVA晶型均為正交晶系[10]。隨著CM用量的增加,在(110)晶面處的結晶衍射峰的強度減弱,另外,體系中大量CM分散相粒子的存在，使得EVA和CM界面處鏈段的無序性增強，EVA中的非晶區相應增加,使得EVA的晶區衍射峰{強度減弱。1μm1 μm(a) fracture surface(b) etched surfaceFig2 SEM micophotographs of CM/EVATPV[ CM/EVA( mass ratio 60/40)]28r由圖2(b)可以看出,由于表層EVA相被選擇性地刻蝕去除，因而CM硫化膠分散相粒子得以暴露,TPV表面均勻分散著形狀不規則的CM2040硫化膠粒子,平均粒子尺寸為2 μm左右。CM硫1-pure EVA; 6- -MgO powder化膠分散相粒子尺寸較小是由于CM的極性較CM/EV中國煤化工;大,致使在動態硫化過程中其熔體黏度提高,在持CNMHG續剪切力場的作用下,CM混煉膠撕裂成較小的Fig3 XRD pttens of EVA, Mg0 powder and CM/EVA TPV第6期王利杰等.氯化聚乙烯橡膠/乙烯-乙酸乙烯共聚物熱塑性硫化膠的制備及性能●469.表2為EVA及CM/EVA TPV對應(110)面3結論的最強衍射峰的性能參數,可以看出,相對于a)在本實驗范圍內,CM/EVATPV呈現出典EVA而言,CM/EVATPV中EVA結晶術射峰的型彈性體“軟而韌”的應力-應變形為,當CM/位置晶面間距及半高寬(FWHM)基本保持EVA為60/40~80/20時,TPV具有良好的綜合不變,D隨EVA用量的減小而增大。一方面,性能。TPV中CM分散相含量遠高于EVA,對基體連續b)CM/EVATPV的拉伸斷裂面較平坦,CM相起到了--定的割裂,直接影響了結晶過程中分分散相粒子外觀形貌不規則,平均尺寸為2 um子的運動性,對于晶體的生長過程中鏈段規整堆左右。砌構成了障礙;另一方面,界面處CM分子鏈段可c)隨著CM用量的增加, CM/EVA TPV中能會滲透到EVA球晶中的非晶區,并排斥于折疊EVA結晶度衍射峰強度減弱,晶體中的缺陷增鏈晶片之間,使得結晶不完善性增強,D變大。另多,熔點降低且熔限變寬。外,當EVA用量為20份時,D反而略微下降,原參考文獻:因有待于進一步探討。blend csalline polypropylene and chlorinated butyl rubber:Table2 XRD datas of EVA and CM/EVA TPVuS. ,3037954[P].1962 -06 -0s.CM/EVA( mass ratio)[2] Nakason C, Wannavilai P, Kaesaman A. Thermolstic vulcani-SampleEVA50/5060/40 70/30 80/20zales based on epoxidized natural rubber polypropylene blends:2 8/°21.28 21. 3821. 4821. 2821. 39Effect of compatibilizers and reactive blending[J]. Jourmal of41.7 41. 541.341.741.5Applied Polymer Science ,2006 ,100(6) :4729 -4740.FWHM/°0.530. 450.440.44 0.45[3] Lei Caihong, Huang Xianbo, Ma Fangzhong The distributionD/nm15.99 18.7719.1119. 1918. 78coefficient of oil and curing agent in PP/EPDM TPV [J]. Poly-mer for Advanced Technologies, 2007 ,18(12): 999 - 1003.圖4為EVA及CM/EVATPV的DSC曲線,4] Martin C, Barres C, Sonnteag P, et al. Mophology develop-ment in thermoplastic vulcanizates (TPV): Dispersion mecha-可以看出,純EVA樹脂的熔點是114.1 C,隨著nisms of a pre eroslinked EPDM phase[J]. European PolymerCM用量的增加,TPV的熔點逐漸顯著降低,且熔Joumal ,2009 ,45(11): 3257 -3268.限有明顯變寬趨勢,表明TPV中EVA相的結晶5] Duin M. Reent Developmente for EPDM based thermoplastic vul-缺陷增多,這與XRD測試的結果是一致的。canisates[J]. Macronolecular Symposia,2006 ,33(1):11 -16.6] 陳爾凡,李鵬飛。橡膠型氯化聚乙烯的并用[J].合成橡膠工業,2009 ,32(1): 58 -61.7] 譚靜華.氧化聚乙烯橡膠在膠管外層膠中的應用[J].橡膠工業,007, 54(12): 734 -737.[8]周曉東， 趙洪玲,王兆波，等，低硬度動態硫化SBR/EVA熱塑性彈性體的制備及性能[J].特種橡膠制品,2009,30(3):10-13.9] 于文娟，程相坤,王兆波.交聯劑用量對BR/EVA熱塑性硫6901213化膠性能的影響[J].特種橡膠制品, 2010,31(6):6 -9.Temperature/C[10] Moly K A, Radusch H I, Androsh R, et al. Nonisothermalerytallisation, meling behavior and wide angle X-ray scatter-1-pure EVAing investigations on linear low density polyethyieneCM/EVA( mass ratio) :2- -80/20; 3- -70/30;( LLDPE)/ethylene vinyI acetate (EVA) blends: ftects of4- 60/40; 5- -50/50compatibilisation and dynamic crosslinking [ J]。EuropeanFig4 DSC eurves of EVA and CM/EVA TPVPolymer Jourmal ,2005, 41(6):1410- 1419.中國煤化工MHCNMHG .合成橡膠工業第35卷Preparation and properties of chlorinated polyethylene rubber/ethylene-vinyl acetate copol ymer thermoplastic vulcanizatesWANG Li-jie, ZHAO Jing, DU Fang-lin, W ANG Zhao-bo( College of Materials Science & Enginering, Qingdao University ofScience & Technology, Qingdao 266042, China)Abstract: The chlorinated polyethylene rubberCM particles , which had irregular shape and the av-( CM )/ethylene-vinyl acetate copolymer ( EVA )erage diameter of 2 μm，dispersed evenly on ththermoplastic vulcanizates (TPV) were prepared bysurface of TPV. The intensity of diffraction peaks ofdynamic vulcanization， the stress-strain behavior,EVA crystals in TPV weakened with the increase ofmechanical properties，micromorphology and erystal-CM amount and the erystal defects increased, andlization behavior of the. prepared CM/EVA TPV werethe melting point of TPV decreased and meltinginvestigated. The results showed that the stress-range broadened.strain curves of the CM/EVA TPV showed the obvi-Key words: chlorinated polyethylene rubber;ous elastomer behavior. When the mass ratio of CMethylene-vinyl acetate copolymer; dynamic vulcani-to EVA ranged from 60/40 to 80/20, the TPV hadzation; thermoplastic vulcanizate; stress-strain be-good all-round properties. The fracture surface 0havior; mechanical property ; micromorphology;CM/EVA TPV was relatively smooth , the vulcanizedcrystallization behavior●書刊信息●《有機硅材料》25日出版,國內外公開發行。國際統一刊號ISSN《有機硅材料》(原名《有機硅材料及應用》)1009 -4369,國內標準刊號CN 51 - 1594/TQ,國創刊于1987年,是由中國氟硅有機材料工業協會外發行代號DK 51013,郵發代號62 -315。2013有機硅專業委員會、中藍晨光化工研究院有限公年全年定價￥60元。國內讀者可在全國各地郵司、國家有機硅工程技術研究中心共同主辦的有局訂閱(郵發代號62 -315),也可直接從編輯部機硅專業技術期刊。該刊重點報道國內外有機硅訂閱(電話:028 - 85553231)。通過編輯部訂閱方面的新技術、新工藝、新產品及有機硅產品的新該刊的訂戶,如需掛號,請加匯18元掛號費,款應用等,及時提供有機硅材料市場、會議及國內外到,即開具正式發票。國外讀者可通過中國出版信息。主要欄目有基礎研究、生產工藝、專論，綜對外貿易總公司(北京782信箱,郵編100011)述研究快訊、分析測試、產品應用、國內外信息訂閱。等,是您了解國內外有機硅工業、技術及應用最新本編輯部尚存2003- 2008 年《有機硅材料》進展的重要窗口。期刊合訂本或散本，以及有機硅相關資料和書籍,《有機硅材料》作為全國惟-的有機硅專業歡迎購買。技術期刊,深得用戶的喜愛。覆蓋面廣,信息量郵局匯款:郵編:610041;地址:四川省成都市大,是了解國內外有機硅行業最新技術進展的重武侯區人民南路四段30號;收件人:《有機硅材要窗口。它是中國科技論文統計源期刊(中國科料》編輯部。技核心期刊)、美國《化學文摘》收錄期刊、中國期銀行匯款:戶名:中藍晨光化工研究設計院有刊數據庫收錄期刊,并已人編“中國學術期刊光限公司;開戶中國煤化工項事館分理盤版”。處;賬號:51HC NMH G款用途:訂《有機硅材料》為雙月刊,大16開本,逢單月閱2013年《有機硅材料》。
