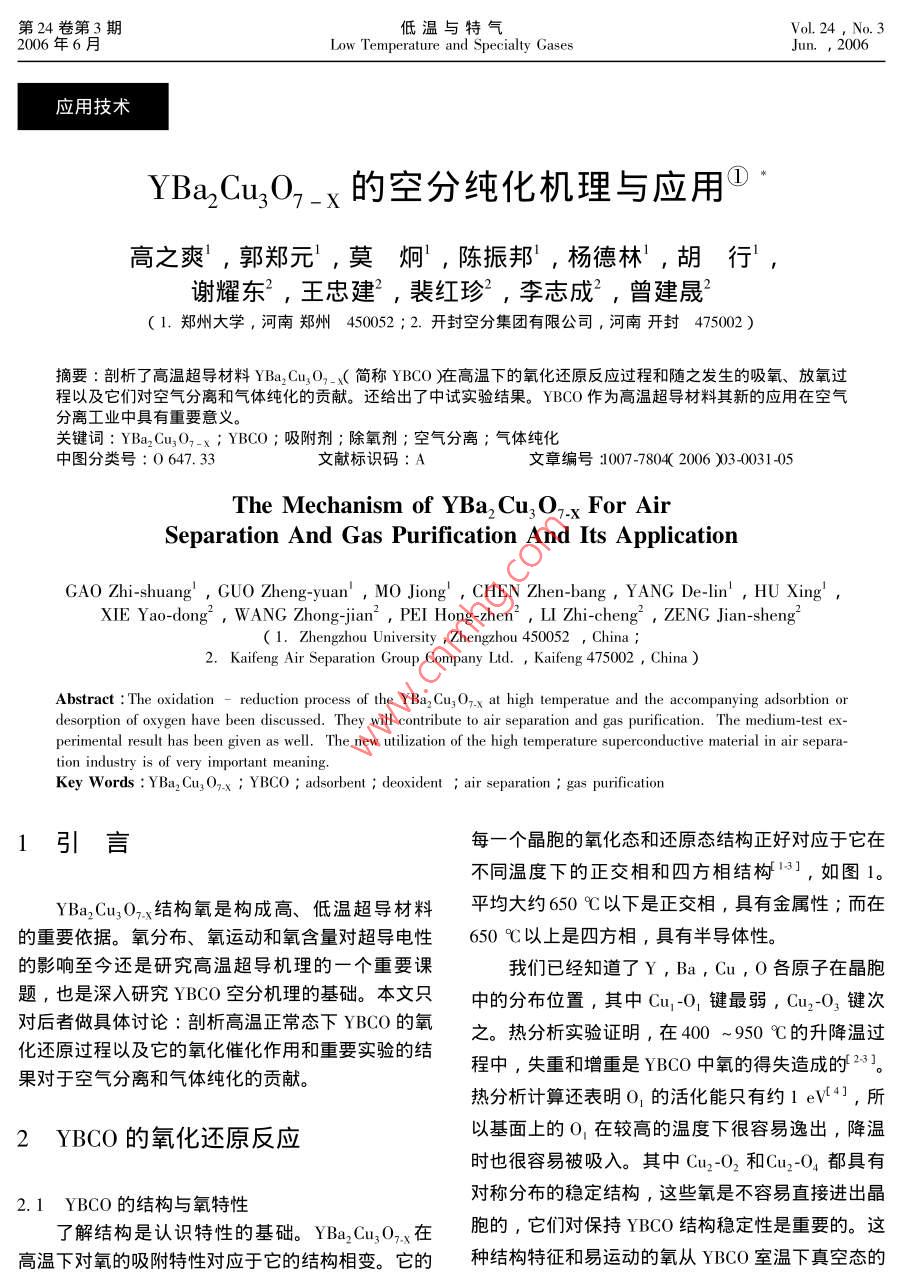

第24卷第3期低溫與特氣Vol 24, No. 32006年6月mperature and Specialty Gases應用技術YBa,Cu3o7-x的空分純化機理與應用高之爽,郭鄭元,莫炯,陳振邦,楊德林,胡行謝耀東2,王忠建2,裴紅珍2,李志成,曾建晟21.鄭州大學,河南鄭州450052;2.開封空分集團有限公司,河南開封475002)摘要∶剖析了高溫超導材料 YBa, Cu3O,-(簡稱YBCO)在高溫下旳氧化還原反應過程和隨之發生的吸氧、放氧過程以及它們對空氣分離和氣體純化的貢獻。還給出了中試實驗結果。YBCO作為高溫超導材料其新的應用在空氣分離工業中具有重要意義。關鍵詞:YBa2Cu3O,-x;YBCO;吸附劑;除氧劑;空氣分離;氣體純化中圖分類號:0647.33文獻標識碼:A文章編號:007-7804200603-0031405The Mechanism of YBa, Cu, O,x For AirSeparation And Gas Purification And Its applicationGAO Zhi-shuang, GUO Zheng-yuan, MO Jiong, CHEn Zhen-bang, YANG De-lin', HU XingXIE Yao-dong, WANG Zhong-jian, PEI Hong-zhen, LI Zhi-cheng, ZENG Jian-sheng(1. Zhengzhou University Zhengzhou 450052,China2. Kaifeng Air Separation Group Company Ltd. Kaifeng 475002, ChinaAbstract: The oxidation- reduction process of the Y Ba Cu, O,x at high temperatue and the accompanying adsorbtion ordesorption of oxygen have been discussed. They will contribute to air separation and gas purification. The medium-test experimental result has been given as well. The new utilization of the high temperature superconductive material in air separation industry is of very important meaningKey Words: Y Ba, Cu, O,x YBCO adsorbent deoxidant air separation gas purification引言每一個晶胞的氧化態和還原態結構正好對應于它在不同溫度下的正交相和四方相結構3],如圖1YBa3Cu3O3結構氧是構成高、低溫超導材料平均大約650℃以下是正交相,具有金屬性;而在的重要依據。氧分布、氧運動和氧含量對超導電性650℃以上是四方相,具有半導體性。的影響至今還是研究高溫超導機理的一個重要課我們已經知道了Y,Ba,Cu,O各原子在晶胞題,也是深入研究YBCO空分機理的基礎。本文只中的分布位置,其中Cu1O1鍵最弱,Cu2O3鍵次對后者做具體討論:剖析高溫正常態下YBCO的氧之。熱分析實驗證明,在400~950℃的升降溫過化還原過程以及它的氧化催化作用和重要實驗的結果對于空氣分離和氣體純化的貢獻程中,失重和增重是YBCO中氧的得失造成的23熱分析計算還表明01的活化能只有約1eV4,所2YBCO的氧化還原反應以基面上的O1在較高的溫度下很容易逸出,降溫時也很容易被吸入。其中Cu2O2和Cu2O4都具有2.1YBCO的結構與氧特性對稱分布的穩定結構,這些氧是不容易直接進出晶了解結構是認識特性的基礎。YBa2Cu3Ox在胞的,它們對保持YBCO結構穩定性是重要的。這高溫下對氧的吸附特性對應于它的結構相變。它的種結構特征和易運動的氧從YBCO室溫下真空態的低溫與特氣第24卷中子衍射結果就能得到證明1↑①正交相a≠b≠c;a≠B=Y=90°②四方相a=b≠c;a=B=-90°圖1YBCO的兩種相結構2.2氧的吸附和解吸價,鋇Ba是+2價3多數離子型氧化物熔點很由于溫度的升高,正交相結構中上下基面上高,如Y2O3的熔點高達2000℃以上,BaO的熔點O動能增大,超出Cu1-O鏈的束縛,并把兩個電子是1800℃。因此,在1000℃的高溫下它們的氧化轉移給Cu1而自己則合并成氧分子逸出晶胞;同時物是穩定的,它們的價態也穩定。而氧0)呈2也有一部分O1跳到a軸O3的位置,并由此逸出晶價,鉞Cu)是可變價的過渡元素。獨立存在的物胞,因而使b軸排斥勢減少而縮短,a軸的排斥勢質都是呈電中性,價態飽和,故上述反應式左邊增加而伸長,直到大約650℃,a=b,變成四方Cu必然存在兩個+2價和一個+3價的狀態,而右相。O1的逸出使Cu1O鏈遭到破壞,氧空位增加,邊的銅必然是兩個+2價和一個+1價。許多實驗造成電子傳輸?shù)膭?shì)壘障礙,同時由于氧離子減少和都證實Cu3/Cu2+和Cu/Cu2+的共存80。這樣自由電子被Cu1束縛都使可遷移的載流子數減少,必然造成在正反應過程中,Cu得到兩個電子,氧故YBCO導電性減弱,所以由原來的金屬性變成了化數降低成為Cu、放出鏈氧O,而被還原,即半導體性。當溫度從髙溫降到低溫時,環境氧又被YBCO在升高溫度時脫氧被還原。在逆反應過程中吸入晶體內,在晶場作用下,從分子氧變成原子吸入的O1原子從Cu得到兩個電子,而Cu氧化氧,主要占據O的位置,從Cu得到兩個電子,恢?jǐn)?shù)升高變?yōu)镃u3,即YBCO降低溫度時吸取環境復Cu1-O鏈,使相變沿逆向進行。應該指出上述過氧被氧化。因此,當含氧空氣通過在降溫狀態(或程是大量晶胞統計的平均結果。在升降溫吸放氧的較低溫度)的YBCO時氧被吸附,故氮?dú)獗患兓?過程中,Cu1-O1之間發生了電子轉移,所以Cu1有氧氮被分離。這正是YBCO在高溫下的氧化還原反價態改變,即氧化數發生了變化,這正是因溫度變應分離空氣和純化氣體的基礎。同樣,在上述正反化而發生可逆氧化還原反應的結果6]。標示氧化數應過程中部分02從-2價升高到0價,實際上是變化的反應方程如圖2在升溫過程中02交給Cu3兩個電子(2e)變成O2而逸出YBCO體外;而在逆過程中YBCO周?chē)臍?1-3x1=2氛氧O2從Cu得到兩個電子變成O3,因而氧的氧化數在正逆反應過程中相應升高或降低。Bn增b≥0℃的升溫過程從高溫向400℃的降溫過程Ba, Cu,O+207氧的氧化數變化也清楚地說明了YBCO在氧化還原反應過程中空分除氧的機理。這個過程也正是J1)×1=+2YBCO對氧的化學吸附和解吸過程。2.3YBCO吸附氧的等溫飽和曲線圖2YBCO的氧化還原反應方程式Y(jié)BCO吸附氧的靜態和動態等溫飽和曲線分別第3期高之爽,等:YBa2Cu3Ox的空分純化機理與應用少,降低溫度吸附量增加等,YBCO與其它吸附劑水,所以YBCO又是氧化催化劑。由于YBCO的催沒有差別。而且其氧吸附等溫線是與朗格謬爾曲線化作用,H2和O2生成H2O的活化能大大降低,所相一致的],它的主要吸附量是在低于20kPa以以H2與O2才能在150℃以下生成H2O。在此過程下完成的,即在真空態下迅速完成的;在400℃以中,流動的空氣中的氧減少,氮的純度就提高了,上反應速度很快,而且氧的吸附量已達到0.6mo所以空氣被分離。由于不斷生成水(H2O)不僅氧k(即14L/kg)以上:在300℃以下吸附反應速度不斷減少,氫也不斷減少,如能在出口端除去水,已經很慢了。這些特性都是設計應用的重要依據。就起到了除氧、除氫和除水純化氣體的作用。這種情況跟鈀觸媒除氧的作用類似,然而YBCO的價格卻低得多。這是一種新的應用潛力。【【圖4YBCO催化除H2除O2實驗簡圖①含2%H2的空氣;②玻璃管;③YBCO吸附柱;④爐體⑤露點儀:⑥測N2儀;⑦氮?dú)?N2)和水(H2O(1)靜態曲線實驗還表明,隨著溫度的升高催化氧化作用非常強,從表1、YBCO催化實驗照片(圖略)和圖5可見,經氫還原的YBCO樣品在250℃時顏色已變紅,Ⅹ光的特征峰已很弱,并在400℃全部消失,甚至于當H2含量>2%時,在280℃時YBCO結構就被破壞了。可靠的使用溫度只能選在130℃以下。表1YBCO加氫處理后樣品顏色和(秒)生成水量隨溫度變化情況(2)動態曲線H2還原生成H,O圖3YBCO吸附氧的等溫飽和曲線溫度/℃的情況100黑未變無水3YBCO的氧化催化作用115黑未變130淺黑實驗證明YBCO也是一種氧化催化劑。在圖3淺黑、深綠更大量中,將含2%H2的空氣通過150℃的空玻璃管時深綠特大量其中的O2不能直接跟H2反應生成H2O,因?yàn)槌隹跍\紅特大量深紅特大量沒有測出露點變化,而且氮純度也未增加。但當管紫銅色特大量中有YBCO存在時,仍在同樣的溫度(150℃)下測量結果表明,出口同時有水(H2O)和高純氮?dú)鈶?yīng)該特別指出,在200℃以下,當有H2、CO、CH4等碳?xì)浠衔锎嬖跁r(shí),因溫度太低,是靠氧化可見150℃下的H2只能與YBCO中的氧0)催化作用除氧的。這種作用也同時將結合生成水,而空氣中的氧O2)只能被YBCO吸CH等氧化成CO2和H2O。在高溫下YBCO主要是附進入晶格構成Cu1O,鏈。在此過程中YBCO只靠氧化還原反應來除氧、分離空氣和純化含氧氣是作為觸媒,讓空氣(或普氮和其它氣體)中的氧體,當有微量多了會破壞結構)H2、CO、CH4等碳34低溫與特氣第24卷然后又被吹掃和抽真空脫除了,所以純化效果非常好,能達到超高純度。這兩種反應同時存在的反應4YBCO的氮純化實驗和結果是特殊的氧化還原反應,又叫YBCO歧化反應12對于除氧純化氣體而言,這正是YBCO的優勢。4.110m3/h(表示5m3/h)氮純化裝置與原理圖裝有YBCO的兩個吸附柱各長150cm、直徑10cm。在400~300℃及300℃恒溫時,用99.5%的普氮作氣源,每個吸附柱每小時能生產10rrrEm3、純度>99.999%的超高純氮(O2<1106),并能維持3個多小時。如氣源是99.9%~99.99%的氮,單柱一次就能運行8~10h。圖6是10m3/ h ybco氮純化裝置原理圖。其主機照片略。4.2YBCO氮純化結果圖5經H,還原后的YBCO結構隨溫度變化情況實驗測定結果見表2。oeo(e⊙日?qǐng)D6YBCO氮純化裝置原理圖DPAS②兩個反應器;③真空泵;④精密過濾器;⑤大罐;⑥膜壓機⑦充氣機一套;國分析儀器一套;⑨熱交換器;控溫系統;①洗瓶器表2經YBCO純化的氮?dú)怆s質分析雜質含量測量?jī)x器5YBCO純化技術的優越性名稱氮?dú)?000DFYⅣ型氮純度自動分析儀至今,YBCO純化技術在國內外還未見有報QGS08BCO2紅外分析儀2導3,它的優勢在于產品25X<-70℃)p型光電露點儀采用內加熱和絕熱技術,并在400℃下恒<0.5DFYN型氮純度自動分析儀溫或降溫運行,還設有回?zé)崞?能耗很低GC-14C型氣相色譜儀2.由于在較高溫度下反吹和真空再生,使氣源中000GC-14C型氣相色譜儀H2HFY-Ⅱ型微量氬分析儀微量H2、CO、CH等碳?xì)寤衔锒急蝗紵蒀O2和GC-14C型氣相色譜儀HO,并被吹除和抽真空脫除,所以純度極髙,很適合H20<0.5-81℃)1p型光電露點儀于電子、冶金和化工等行業作原料氣和保護氣;<0.5KM9106型便攜式煙氣分析儀可以不用加氫脫氧再生,設備簡單,操作0KM9106型便攜式煙氣分析儀O,KM9106型便攜式煙氣分析儀方便,易實現自動化;而鈀觸媒要加H2;用脫氧塵埃m<01N000型精密過濾器劑3093,因成品氣中含CO、CO2和H2O,必須在第3期劉新宇:永久氣體氣瓶充裝站隔爆墻設置問題的探討4.YBCO密封干燥保存壽命很長,可達10年以heating rates [J], Physica C, 2002 383: 169上。脫氧劑3093需要經常添加新料,運行成本高;而[5]Gaoz, et al. The modulation principle of vacuum on the鈀觸媒過3、4年也要更換。superconductivity of YBCO[J]. Physica C, 1992. 2035.YBCO也有加H2使用的潛力,而且也有新的特點。[6]曹舒章.無機化學(上)[M].北京:高等教育出版社,1986:576.YBCO價格雖比脫氧劑3093略高,而優勢[7]龐錫濤.無機化學(下)[M].北京:高等教育出版卻更多社,19962617.本課題已獲兩項國家發明專利。[8] MICHEL C, REVEAU B Mixed Valence State of SomeYBCO純化技術的普及應用必將提高氮?dú)獾馁|(zhì)Quadribasic Oxidate[J]. Rev Chim Miner, 1984 21 107.量,在許多使用氮?dú)獾念I(lǐng)域不必再?gòu)膰?guó)外進口配套[9] IHAKA Hideo,etal. Research of the yBa2Cu2O2 valence相應的高純和超高純供氣設備。State by XPS[J].J JAP, 1987 26[10]唐厚舜.Y-B-C-O超導體中氧和三價銅的測定[J]參考文獻高溫超導體,1988(3)210213[1] JorGEnSEn J D et a. Structural and superconducting[ll高之爽,等.YBCO分子特性及其空分應用研究鑒定properties of orthorhombic and teragonal Y Ba, Cu, O,-x材料[R],1997The effect of oxygen stoichiometry and ordering on super-.[12]傅獻彩,陳瑞華,物理化學(下)[M].北京:人民conductivity [J]. Phys Rev B, 1987 36 5731教育出版社,198032230[2]高之爽,等,YBa2Cu1O2高溫導電性的研究[J].物[13]甘子釗,趙忠賢,霍裕平,等.YBCO分子特性及其理學報,19903%8)1320空分應用研究鑒定意見[R],1997[3]高之爽,等,YBa2CuOx高溫電阻率與氧含量的關系[J].低溫與超導,1988(4)4作者簡介:[4] ZHU Z, et al. Oxygen desorption activation energy of高之爽(1937-),男,鄭州大學教授,主要從事超導材Y Ba, Cu, O,x obtained by thermogravimetry with differ料研究及其應用無機燃燒法制氫新工藝水分蒸發。研究人員相信他們能夠?qū)⒎磻?yīng)生成的熱安全地美國普陀大學( Purdue University)化學工程學院的研消散掉,反應副產物偏硼酸鈉和氧化鋁是環境友好的,從究人員開發成功一種制造燃料電池級氬氣的燃燒法工藝而使此工藝能實際應用于便攜式電器中。因?yàn)樵夏苤瞥深w粒狀,故此工藝有可能用來制作便攜式田波電子器件用的自動充電電池。為了能同時達到高的氫氣產率和燃燒效率,新工藝中乙烯供應短缺將持續到2009年使用的原料是水和硼氫化鈉與鋁粉的混合物。水既作為硼氬化鈉與鋁兩者的氟化劑,又是氬源。硼氬化鈉也是氬源日本中長期(2006~2010年)統計數據表明,全球乙加入鋁粉則是為了提高燃燒溫度而不必使用催化劑。實驗烯供需平衡關系為:2005年供應短缺1.94Mt,2006年供是在一個不銹鋼容器中進行的,用近2g含鋁質量分?jǐn)?shù)為應短缺2.31Mt,2007年供應短缺450k,208年供應短缺50%-70%的混合物為原料,轉化率為6%-7%,氫氣產1.97Mt,2009年供應短缺1.16Mt。由于全球范圍的集中率足以達到燃料電池的要求。定期檢修停產,乙烯供應短缺在2006年將是最明顯的。預此工藝中使用的鋁是分散良好的、鈍化的鋁,其顆粒計2010年和2011年情況將逆轉,乙烯供應可能過剩4Mt直徑只有約100mm,以達到高比表面積使之反應完全。用聚丙烯酰胺作膠凝劑,目的是在溫度達到引燃鋁之前防止田波
