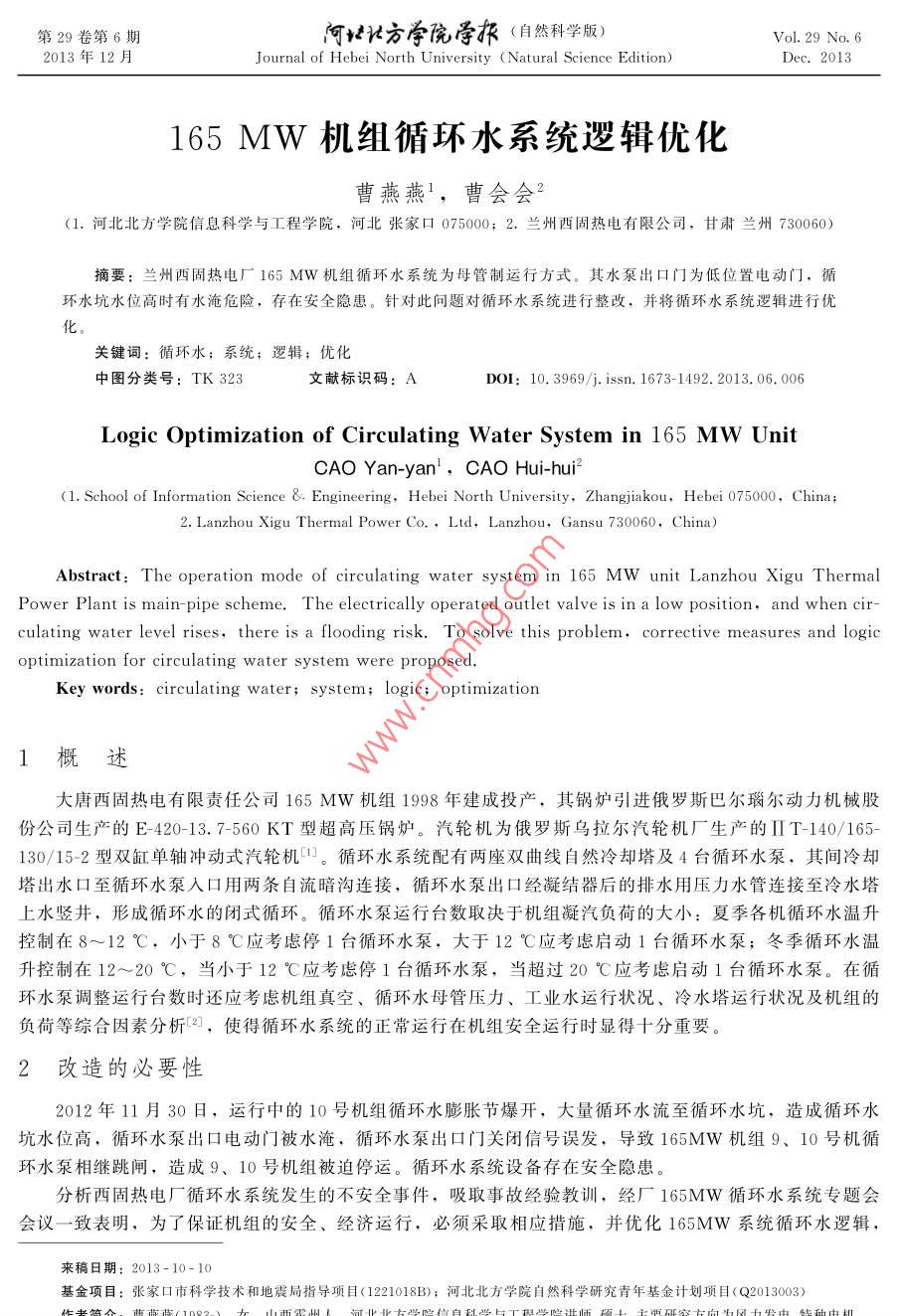

第29卷第6期何計方院(自然科學版)Vol 29 No 62013年12月Journal of Hebei North University (Natural Science Edition)Dec.2013165MW機組循環水系統邏輯優化曹燕燕1,曹會會(1.河北北方學院信息科學與工程學院,河北張家口075000;2.蘭州西固熱電有限公司,甘肅蘭州730060)摘要:蘭州西固熱電廠165MW機組循環水系統為母管制運行方式。其水泵出口門為低位置電動門,循環水坑水位高時有水淹危險,存在安全隱患。針對此問題對循環水系統進行整改,并將循環水系統邏輯進行優化關鍵詞:循環水;系統;邏輯;優化中圖分類號:TK323文獻標識碼:ADOI:10.3969/j.issn.1673-1492.2013.06.006Logic Optimization of Circulating Water System in 165 MW UnitCAO Yan-yan, CAO Hui-hui(1. School of Information Science &. Engineering, Hebei North University, Zhangjiakou, Hebei 075000, China2. Lanzhou Xigu Thermal Power Co, Ltd, Lanzhou, Gansu 730060. ChinaAbstract: The operation mode of circulating water system in 165 MW unit Lanzhou Xigu ThermalPower Plant is main-pipe scheme. The electrically operated outlet valve is in a low position, and when circulating water level rises, there is a flooding risk. To solve this problem, corrective measures andoptimization for circulating water system were proposedKey words: circulating water; system; logic; optimization1概述大唐西固熱電有限責任公司165MW機組1998年建成投產,其鍋爐引進俄羅斯巴爾瑙爾動力機械股份公司生產的E-420-13.7-560KT型超高壓鍋爐。汽輪機為俄羅斯烏拉爾汽輪機廠生產的ⅡT-140/165130/15-2型雙缸單軸沖動式汽輪機。循環水系統配有兩座雙曲線自然冷卻塔及4臺循環水泵,其間冷卻塔出水口至循環水泵人口用兩條自流暗溝連接,循環水泵出口經凝結器后的排水用壓力水管連接至冷水塔上水豎井,形成循環水的閉式循環。循環水泵運行臺數取決于機組凝汽負荷的大小:夏季各機循環水溫升控制在8~12℃,小于8℃應考慮停1臺循環水泵,大于12℃應考慮啟動1臺循環水泵;冬季循環水溫升控制在12~20℃,當小于12℃應考慮停1臺循環水泵,當超過20℃應考慮啟動1臺循環水泵。在循環水泵調整運行臺數時還應考慮機組真空、循環水母管壓力、工業水運行狀況、冷水塔運行狀況及機組的負荷等綜合因素分析2,使得循環水系統的正常運行在機組安全運行時顯得十分重要。2改造的必要性012年11月30日,運行中的10號機組循環水膨脹節爆開,大量循環水流至循環水坑,造成循環水坑水位高,循環水泵出口電動門被水淹,循環水泵出口門關閉信號誤發,導致165MW機組9、10號機循環水泵相繼跳閘,造成9、10號機組被迫停運。循環水系統設備存在安全隱患。分析西固熱電廠循環水系統發生的不安全事件,吸取事故經驗教訓,經廠165MW循環水系統專題會會議一致表明,為了保證機組的安全、經濟運行,必須采取相應措施,并優化165MW系統循環水邏輯來稿日期:2013-10-10基金項目:張家口市科學技術和地震局指導項目(1221018B);河北北方學院自然科學研究青年基金計劃項目(Q2013003)2013年12月河北北方學院學報(自然科學版)第6期消除設備不安全隱患③。3技術改造方案分析針對西固熱電廠循環水系統存在的問題,經過技術論證實施改正方案如下4目前9、10號機組每機組各有2臺功率P=11kW、流量Q=80m3·s的循環水坑排污泵?，F(xiàn)決定將2臺排污泵中的1臺更換為流量Q=100m3·s的排污泵,提高排水能力。發電部準備大型潛水泵為9、10號機組循環水坑排水緊急備用,并派遣專人管理排污泵完善165MW循環水邏輯,為有效保護循環水泵安全,決定將9、10號機循環水泵跳閘邏輯由原來的出口門關閉聯跳循環水泵”改為“出口門關閉且循環水泵出口壓力高聯跳循環水泵(新增邏輯條件與原邏輯條件為“與”關系)”具體邏輯如下:因9號機循環水壓力測點在4m平臺,將9號機A、B循環水泵出口壓力高定值確定為0.17MPa,10號機A、B循環水泵出口壓力高定值確定為0.20MPa,9、10號機循環水泵出口壓力在19號站,通過網絡變量才能傳到18號站,現以9號機為例,圖1和圖2為修改前的⑨號機A、B循環水泵跳閘邏輯,圖3和圖4為修改后的9號機A、B循環水泵跳閘邏輯循壞水裂SI&SCSJ70衛斫環水泵運行狀態A/M3415A卩環水泵啟動指令衛環水泵停止指甲循環水泵控制電源清失A/M3415APF甲循環水出口開5E狀A(yù)1/S341A10循環水泵出口電動門關狀循環水圖1修改前9號機A循環水泵跳閘邏輯乙循環水泵ISSCS5AZM315BR水泵啟動指循環水泵控制電源消失1ZML4ISBPF乙循環水泵出口開15DE乙循環水泵出口電動門關狀態圖2修改前9號機B循環水泵跳閘邏輯2013年12月曹燕燕等:165MW機組循環水系統邏輯優化第6期CSISSCS070HSSCS5AZM3415AR甲環水泵俘止?fàn)钕甲循環水甲循環水泵控制電源消失1AZM341SAPFLO ocH DM18SCS07010環水出口開DG狀 AZS34IA1(10循環水泵出口電動門關狀態AND甲循環水泵出壓力GTAM1918NETO3Y017甲循環水泵遠方位置AZM34I5AP圖3修改后9號機A循環水泵跳閘邏輯乙循環水泵SCS18SCS100乙循環水泵運行狀態415BRHS3415m乙循環水泵啟動指令乙循環水泵停止?fàn)預HS3415BC乙循環水狠控制電源消失循環水泵出口開15D乙環水來出口電動門關狀態了AND乙循環水泵出口床力「CTAMI9I8NETO4Y0.17乙循環水泵遠方位■AM345HP圖4修改后9號機B循環水泵跳閘邏輯4效果及結論設備部熱工專業做好設備異動報告審批手續后,確認聯動邏輯,做好邏輯組態、畫面組態6邏輯修改無誤后,配合發電部運行人員做好安全措施后,進行了9、10號機組循環水泵跳閘試驗,各項試驗均正常針對以上出現的情況和存在的問題,進行了循環水系統整改和循環水邏輯優化,降低了設備的誤動率,消除了設備的不安全隱患,保證了9、10號機組循環水系統的安全穩定運行。參考文獻[1]涂光瑜電機及電氣設備[M].北京:中國電力出版社,2007:1-342]孫立文.簡易循環冷卻水處理系統的應用[].吉林電力,2007,35(01):50-513]葛兢業.給水泵調速系統故障分析及處理[J.熱力發電,2004,(01):45-474]陳勝利.300MW機組循環水泵控制可靠性分析[.安徽電力,2005,22(02):16-185]邊立秀.熱工控制系統[M.北京:中國電力出版社,2002:21-766]劉映紅.DCS系統薄弱環節分析報告[J].熱電技術,2006.(01):32
