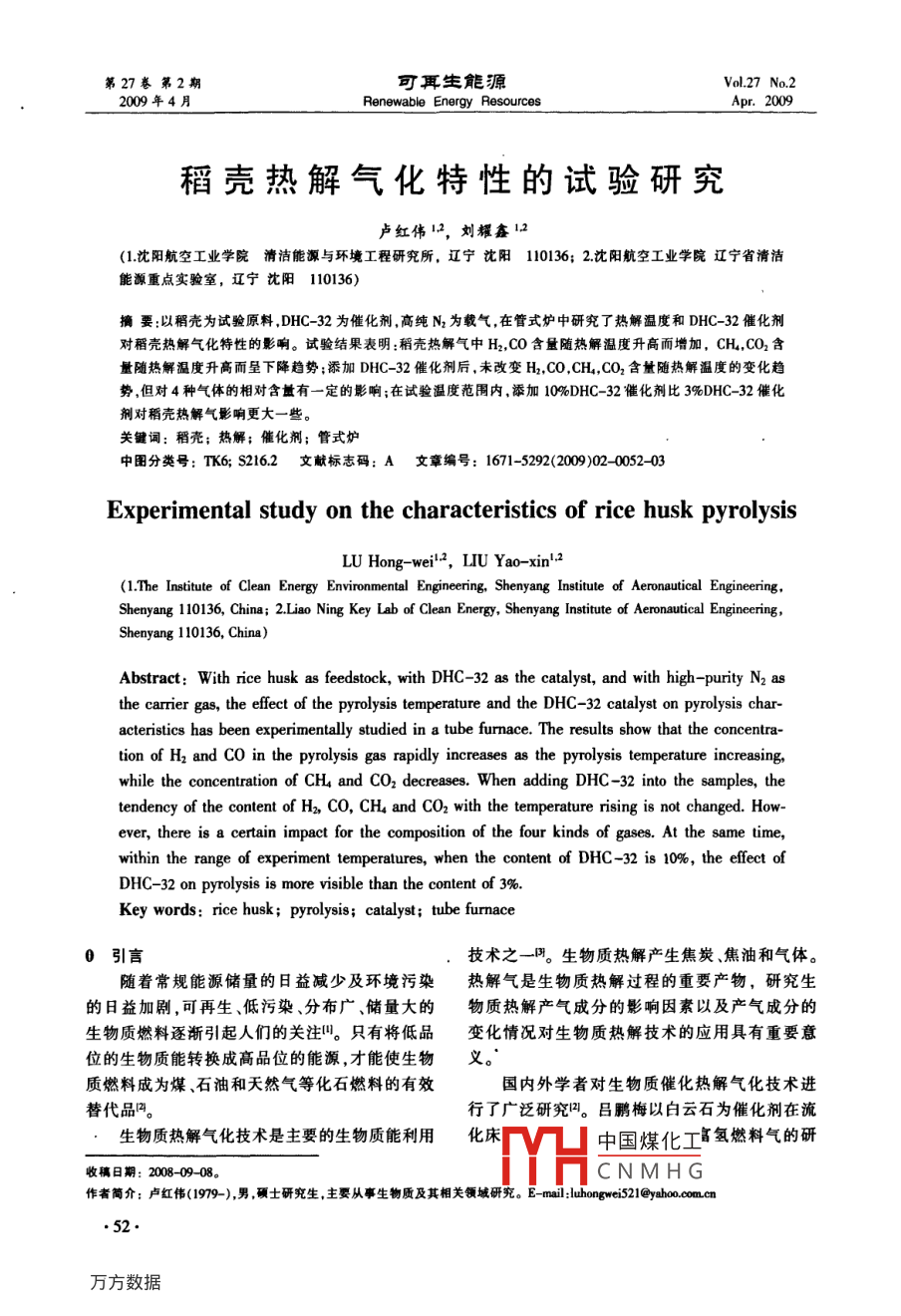

第27卷第2期可耳生能源Vol 27 No. 22009年4月Renewable Energy ResourcesApr.2009稻殼熱解氣化特性的試驗研究盧紅偉12,劉耀鑫12(1.沈陽航空工業學院清潔能源與環境工程研究所,遼寧沈陽110136;2沈陽航空工業學院遼寧省清潔能源重點實驗室,遼寧沈陽110136摘要:以稻殼為試驗原料DHC-32為催化劑,高純N2為載氣,在管式爐中研究了熱解溫度和DHC-32催化劑對稻殼熱解氣化特性的影響。試驗結果表明:稻殼熱解氣中H2,CO含量隨熱解溫度升高而增加,CH,CO2含量隨熱解溫度升高而呈下降趨勢;添加DHC-32催化劑后,未改變H2,CO,CH,CO2含量隨熱解溫度的變化趨勢,但對4種氣體的相對含量有一定的影響;在試驗溫度范圍內,添加10%DHC-32催化劑比3%DHC-32催化劑對稻殼熱解氣影響更大一些。關鍵詞:稻殼;熱解;催化劑;管式爐中圖分類號:TK6;S2162文獻標志碼:A文章編號:1671-5292(2009)02-0052-03Experimental study on the characteristics of rice husk pyrolysisLIU Yao-xin.(1.The Institute of Clean Energy Environmental Engineering, Shenyang Institute of Aeronautical Engineeringshenyang 110136, China; 2. Liao Ning Key lab of Clean Energy, Shenyang Institute of Aeronautical EngineeringShenyang 110136, China)Abstract: With rice husk as feedstock, with DHC-32 as the catalyst, and with high-purity N2the carrier gas, the effect of the pyrolysis temperature and the DHC-32 catalyst on pyrolysis char-acteristics has been experimentally studied in a tube furnace. The results show that the concentra-tion of H2 and Co in the pyrolysis gas rapidly increases as the pyrolysis temperature increasing,while the concentration of CH and CO, decreases. When adding DHC-32 into the samples, thetendency of the content of H2 CO, CH, and CO2 with the temperature rising is not changed. However, there is a certain impact for the composition of the four kinds of gases. At the same time,within the range of experiment temperatures, when the content of DHC-32 is 10%, the effect ofDHC-32 on pyrolysis is more visible than the content of 3%Key words: rice husk; pyrolysis; catalyst; tube furnace0引言技術之一岡。生物質熱解產生焦炭焦油和氣體。隨著常規能源儲量的日益減少及環境污染熱解氣是生物質熱解過程的重要產物,研究生的日益加劇,可再生、低污染、分布廣、儲量大的物質熱解產氣成分的影響因素以及產氣成分的生物質燃料逐漸引起人們的關注叫。只有將低品變化情況對生物質熱解技術的應用具有重要意位的生物質能轉換成高品位的能源,才能使生物義。質燃料成為煤、石油和天然氣等化石燃料的有效國內外學者對生物質催化熱解氣化技術進替代品2。行了廣泛研究。呂鵬梅以白云石為催化劑在流生物質熱解氣化技術是主要的生物質能利用化床V凵中國煤化工富氫燃料氣的研收稿日期:2008-0908CNMHG作者簡介:盧紅偉(1979-)男,碩士研究生,主要從事生物質及其相關領域研究。E- mail: hongwei52l@ yahoo comin52盧紅偉,等稻殼熱解氣化特性的試驗研究究; L. Garcia以NAl為催化劑對生物質的熱解收瓶組成(吸收瓶放在盛有冰水混合物的容器特性進行了研究;李鋼在固定床熱解反應器中對中);氣體收集裝置為鋁箔復合膜氣體采樣袋,用花生殼催化熱解產氣特性進行了研究。本研究以于收集熱解產生的不可冷凝性氣體。稻殼為試驗原料,以DHC-32為催化劑,在管式14試驗方法爐內進行了稻殼熱解氣化特性的試驗研究。首先將試驗裝置的各部分連接起來并檢驗各1試驗內容連接處的氣密性。冷凝裝置與管式爐之間、吸收瓶1.1試驗原料之間、冷凝裝置與氣袋之間用硅膠管連接。將冷凝試驗原料為稻殼。首先將一定質量的稻殼放裝置放在適當?shù)母叨?以減少連接管道的長度。在在溫度為80℃的烘箱中干燥2h,然后用超離心試驗前30min,將吸收瓶連接好并放在盛有冰水粉碎儀將其粉碎并過50目的篩子,最后將篩取的混合物的容器中。用較大流量(約1000mmin)的稻殼樣品裝入自封袋里,放人干燥器中備用。稻殼N2通入試驗裝置中約15min,以清除管式爐、各個粉末的工業分析和元素分析結果見表1。連接管道、吸收瓶中的空氣。設定管式爐升溫程表1稻殼的工業分析及元素分析序,升溫速率為20℃/min,調節N2流量為100el ultimate and proximate analysis of nce hulis ml/ming。將一定質量的稻殼樣品(約5g)放入瓷舟工業分析元素分析中,用特定的裝置將其推至管式爐的中部。待管式M- A, FC- V. C. H N Od S,爐中部溫度達到100℃時,打開氣袋開關,開始收3:8980516.171953554720684706008集氣體。當反應溫度達到設定的溫度并保持25.2催化劑min后,關閉氣袋開關,斷開各處連接,關閉載氣試驗用催化劑DHC-32由撫順石油化工公源。司北方催化劑廠提供。DHC-32催化劑主要成分用CC-14B型氣相色譜分析儀分析收集到的(質量分?jǐn)?shù)):氧化鋁(40.0%-60.0%)、氧化鎳氣體。生物質熱解所生成的氣體主要由H2,CO(1.0%-60%)、氧化硅(100%-30.0%)、氧化鎢CH,CO2這4種成分組成,此外還有極少量的CH,C2H等氣體。由于C2H,C2H等氣體的含量用超離心粉碎儀將DHC-32催化劑粉碎并極少,因此在試驗過程中對熱解氣體只作常規分過50目的篩子裝人自封袋,放入干燥器中備用。析,即只分析H2,CO,CH,CO2這4種氣體。為了13試驗裝置及儀器方便分析,假設生物質熱解氣中H2,CO,CH4,CO2試驗裝置主要由載氣源、加熱與溫控裝置冷這4種氣體的體積百分?jǐn)?shù)為100%,這種簡化處凝系統和氣體收集袋組成(圖1)。載氣由N2瓶提理方法也為國內外許多研究者采用。供,試驗前用N2清除管式爐及連接管道內的空2試驗結果與分析氣,在試驗過程中用№2將熱解產生的氣體帶出;2.1熱解溫度和催化劑用量對H2含量的影響加熱與溫控裝置為湘潭市三星儀器有限公司生產由圖2可以看出,在試驗溫度范圍內,H2含的900-6-12型管式電阻爐(爐膛尺寸:80mmx量隨著熱解溫度的升高而快速升高。這是因為高1000mm);冷凝系統由4個裝有半瓶玻璃珠的吸:圖1試驗裝置系統田Fig. I The system of experimental equipment1-N2瓶;2管式電阻爐;3競舟;4吸收瓶5-冰水容器:6-FgYH中國煤化工量變化情況CNMH Gerent temperature玻璃珠可再生能驃12007(2溫有利于焦油的裂解,在裂解反應中,焦油中的大分子碳?xì)浠衔锓纸猱a(chǎn)生出更多的H2。在整個熱解反應過程中,幾乎沒有消耗H2的反應添加DHC-32催化劑后,H2含量比相同溫度下未添加催化劑時有不同程度的提高。熱解溫度為700℃時,添加催化劑對改變H2含量的作用不明顯,熱解溫度為800,900時隨著催化劑用量60800850900的增加,H2含量增加比較明顯。在800℃時,添加溫度C3%,10%DHC-32催化劑后,H2含量分別增加約圖4CH含量隨溫度、催化劑用量變化情況Fig 4 The change of CH, content VS different temperature109%,189%。在90℃時,添加3%,10%DHC-32催化劑后,H2含量分別增加約71%,14.5%。24熱解溫度和催化劑用量對CO2含量的影響2熱解溫度和催化劑用量對CO含量的影由圖5可以看出,CO2含量隨溫度的升高而由圖3可以看出,CO含量隨熱解溫度的升快速降低。添加催化劑后,在相同的溫度下,CO2高而升髙,但變化不太明顯,并且始終處于較高含量比未添加催化劑時有所降低。催化劑用量增值加,CO2含量進一步降低,說明DHC-32催化劑對CO2的生成有一定的抑制作用。700750800850900溫度700750800850900圖3Co含量隨溫度、催化劑用量變化情況溫度Fig 3 The change of CO content vS different temperature圖5cO2含量隨溫度、催化劑用量變化的情況and catalystFig. 5 The change of CO2 content VS different temperature添加催化劑后,CO含量變化趨勢與未添加and cataly催化劑相同,但在不同溫度下有不同程度的提高,3結論催化劑用量對CO含量的變化影響不大。在700①熱解溫度是稻殼熱解產氣特性的主要影響℃時,添加3%,10%DHC-32催化劑后,CO含量因素之一。稻殼熱解氣中H2,CO含量隨熱解溫度分別提高38%,4.2%;在800℃時,添加3%,10%的升高而升高,CH4,CO2含量隨熱解溫度的升高DHC-32催化劑后,CO含量分別提高2.7%,而降低。40%;在900℃時,添加3%,10%DHC-32催化劑②添加DHC-32催化劑后,未改變H2,COCH,后,CO含量分別提高44%,52%CO2含量隨熱解溫度變化的趨勢,但改變了這42.3熱解溫度和催化劑用量對CH含量的影響種氣體的組成比例。添加DHC-32催化劑有助于由圖4可以看出,在試驗溫度范圍內,CH4含促進H2,CO,CH4的生成但能抑制CO2的生成。量隨熱解溫度的升高而降低,但變化趨勢比較平考文獻:緩,含量基本穩定。]張長森,楊力,劉水剛,等流化床反應器中生物質的添加催化劑后,在相同的溫度下,CH4含量都熱解研究]可再生能源2007,25(4):29-33.有不同程度的增加。這可能是因為添加DHC-32(2]馬隆龍吳創之,孫立生物質氣化技術及其應用M催化劑有利于稻殼中高分子化合物的裂解,從而產生更多CH4。但是添加催化劑后,CH含量隨溫3中國煤化工、NACIO SAINZ一D-CN MH Ga pilot scale batch度變化的趨勢并未改變pyrolyser [J]. Fuel, 1996.75: 1 167-1174
