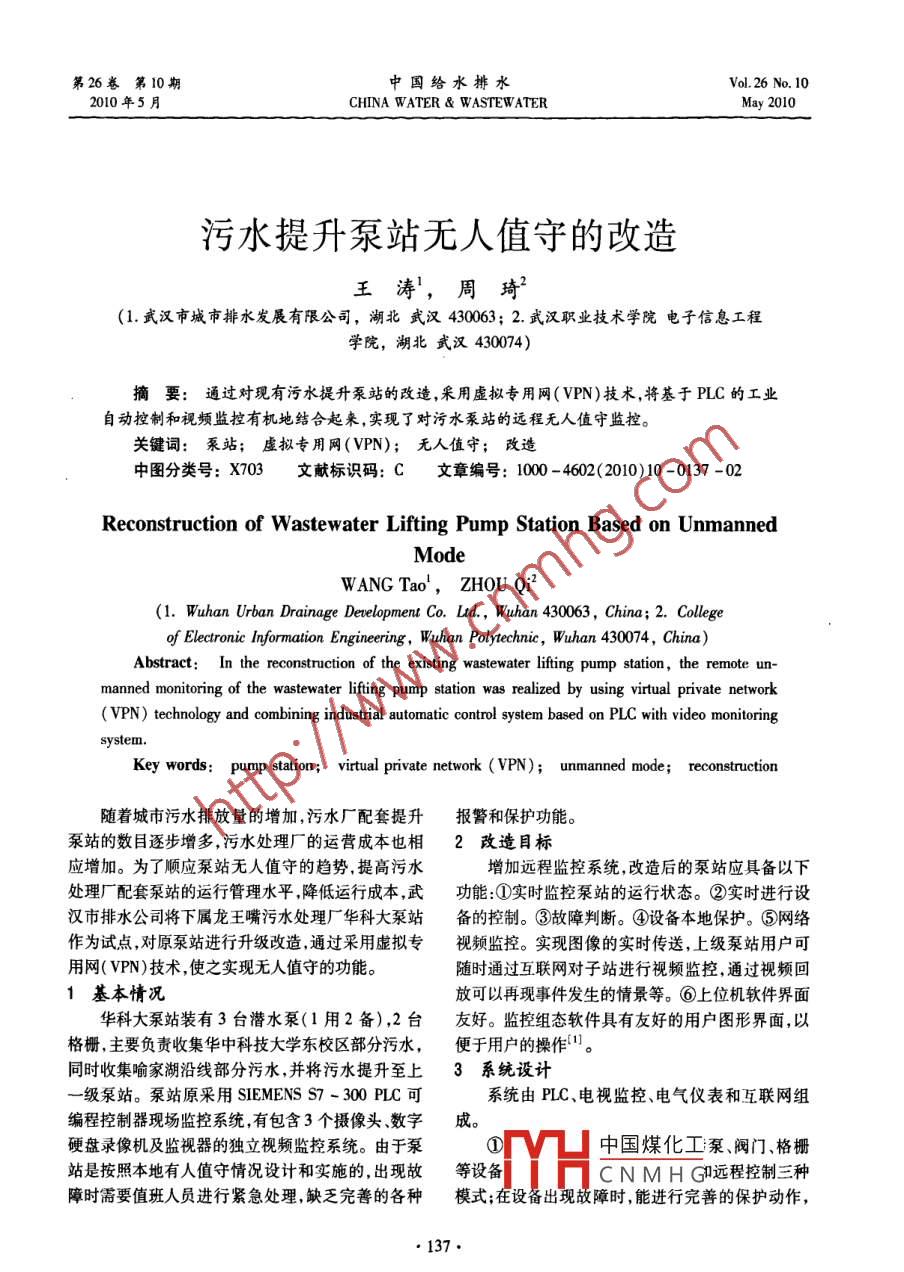

第26卷第10期中國給水排水Vol. 26 No. 102010年5月CHINA WATER & WASTEWATERMay 2010污水提升泵站無人值守的改造王濤'，周琦2(1.武漢市城市排水發展有限公司，湖北武漢430063; 2. 武漢職業技術學院電子信息工程學院，湖北武漢430074)摘要:通過對現有污水提升泵站的改造,采用虛擬專用網(VPN)技術,將基于PLC的工業自動控制和視頻監控有機地結合起來,實現了對污水泵站的遠程無人值守監控。關鍵詞:泵站;虛擬專用網(VPN); 無人值守; 改造中圖分類號: X703文獻標識碼: (文章編號: 1000 - 4602(2010)10 -0137 -02Reconstruction of Wastewater Lifting Pump Station Based on UnmannedModeWANG Tao'，ZHOU Qi?(1. Wuhan Urban Drainage Derelopment Co. Ltd., Wuhan 430063, China; 2. Collegeof Electronic Information Engineering, Wuhan Polytechnic, Wuhan 430074, China)Abstract: In the reconstruction of the existing wastewater lifting pump station, the remote un-manned monitoring of the wastewater lifting pump station was realized by using virtual private network( VPN) technology and combining industrial automatic control system based on PLC with video monitoringsystem.Key words: pump station; virtual private network ( VPN); unmanned mode; reconstruction隨著城市污水排放量的增加，污水廠配套提升報警和保護功能。泵站的數目逐步增多,污水處理廠的運營成本也相2改造目標應增加。為了順應泵站無人值守的趨勢,提高污水增加遠程監控系統，改造后的泵站應具備以下處理廠配套泵站的運行管理水平,降低運行成本,武功能:①實時監控泵站的運行狀態。②實時進行設漢市排水公司將下屬龍王嘴污水處理廠r華科大泵站備的控制。③故障判斷。④設備本地保護。⑤網絡作為試點,對原泵站進行升級改造,通過采用虛擬專視頻監控。實現圖像的實時傳送,上級泵站用戶可用網( VPN)技術,使之實現無人值守的功能。隨時通過互聯網對子站進行視頻監控,通過視頻回1基本情況放可以再現事件發生的情景等。⑥上位機軟件界面華科大泵站裝有3臺潛水泵(1用2備),2臺友好。監控組態軟件具有友好的用戶圖形界面,以格柵，主要負責收集華中科技大學東校區部分污水，便于用戶的操作"。同時收集喻家湖沿線部分污水，并將污水提升至上3系統設計一級泵站。泵站原采用SIEMENS S7 -300 PLC可系統由PLC、電視監控、電氣儀表和互聯網組編程控制器現場監控系統,有包含3個攝像頭、數字成。硬盤錄像機及監視器的獨立視頻監控系統。由于泵中國煤化工泵、閥門、格柵站是按照本地有人值守情況設計和實施的,出現故等設備YHC N M H G1遠程控制三種障時需要值班人員進行緊急處理,缺乏完善的各種模式;在設備出現故障時,能進行完善的保護動作,●137●第26卷第10期中國給水排水www. watergasheat. com并報警;采集工藝儀表的數據信號。③調校泵保護儀表 ,增加過電流停泵設置。②視頻監控。 能實時傳送現場生產過程圖像4.3對自控系統的改造信息,并可通過遠程遙控監控設備的運行情況。①校正在線儀表,增加一塊32點數字輸入③電氣及儀表。配合PLC實現設備的保護DI模塊,接入格柵和水泵的報警信號。及報警功能。②編寫PLC和上位機程序,使之實現當格柵.④互聯網。華科大泵站和上級泵站通過前、后水位超過設定值時,格柵可自動開停。VPN(虛擬專用網)建立連接。VPN 組網主要采用③潛水泵在設定的開停機水位能 自動開停;了隧道和加密技術。使用GRE或者L2TP封裝技在低水位時自動停泵,有報警時自動停泵。術,在公用網上建立起-一個點對點的專屬通道,將兩④所有報警在上位機均有聲光報警提示;當點連接起來。隧道建立后,再利用加密技術對經過配電系統出現過壓欠壓運行設備電流值出現異常隧道傳輸?shù)臄?shù)據進行加密傳輸!2)。.時,發出聲光報警提示,報警1 min若無人處理,則4系統實現相應報警的設備停機。4.1對視頻監控系統的改造4.4對網絡的改造①將華科大泵站的視頻信 號,通過光纜傳輸在華科大泵站和上級泵站,采用固定IP 的光纖到上級泵站。專線上網,并使用D- LINK DI -804HV路由器組建②增加上級泵站硬盤錄像機的硬盤錄像時間,設定自動報警系統;晚間12點至凌晨6點,設定4.5. 上位機組態軟件移動偵測報警。上位機組態軟件采用西門子公司的WinCC軟4.2 對電氣設備的改造件,實現遠程監視和控制數據存檔報表功能、報警①改造提升泵控制箱 ,在控制箱內增加格柵功能和打印功能。運行人員可方便地在上級泵站設過電流、過力矩保護和報警功能。置水泵開停機水位值,格柵前、后液位差值,水泵運②增加提升泵漏水 、過電流保護和報警功能行電流上、下限和進線電壓上、下限等,使泵站的運及電動閥門過力矩保護和報警功能。行情況一目了然。上位機主窗口操作界面見圖1?？锎翱诓僮鹘缑嫦到y(tǒng)管理系統組翻運行監理報警顯示報表打印圖1 主窗口操作界面示意Fig.1 Schematic diagnam of main window interface5結語參考文獻:污水提升泵站無人值守是污水處理廠管理的趨[1] 吳天一,王思杰,劉健,等污水泵站無人值守的實現勢。龍王嘴污水處理廠華科大泵站改造工程已實施[J].石油化工自動化2005,(3) :36 -38.一年有余,取得了良好的效果,克服了過去人工記錄[2]吳宇光. 環境自動監測系統網絡化改造與質量控制技術監督方案探討[J].中國環境監測,2006,22(1):63的弊端,使污水泵站運行、控制與管理更加真實、準.確,進一步降低了生產成本,間接提高了企業的經濟效益,為武漢市其他污水提升泵站的改造積累了寶中國煤化工貴經驗。:fYHCNMHG
