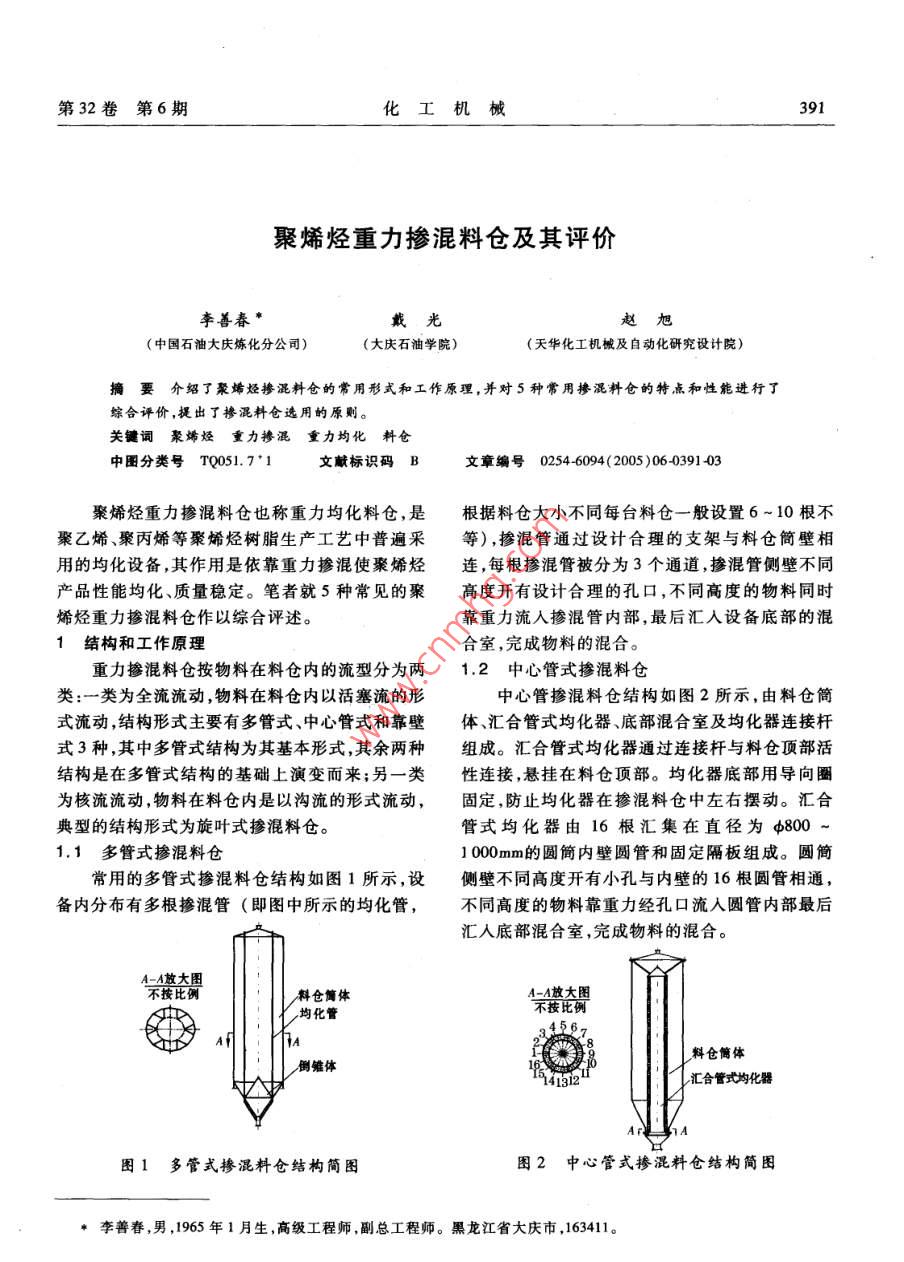

第32卷第6期化工機棚391聚烯烴重力摻混料倉及其評價李善春*戴光趙旭(中國石油大慶煉化分公司)(大慶石油學院)(天華化工機械及自動化研究設計院)摘要介紹了聚烯烴摻混料倉的常用形式和工作原理,并對5種常用摻混料倉的特點和性能進行了綜合評價,提出了摻混料倉選用的原則。關鍵詞聚烯烴重力摻混重力均化料倉中圖分類號TQ051.7"1文獻標識碼H文章編號0254-6094(2005 )06-0391 03聚烯烴重力摻混料倉也稱重力均化料倉,是根據料 倉大小不同每臺料倉一般設置6~10根不聚乙烯、聚丙烯等聚烯烴樹脂生產工藝中普遍采等),摻混管通過設計合理的支架與料倉簡壁相用的均化設備,其作用是依靠重力摻混使聚烯烴連,每根摻混管被分為3個通道,摻混管側壁不同產品性能均化、質量穩定。筆者就5種常見的聚高度開有設計合理的孔口,不同高度的物料同時烯烴重力摻混料倉作以綜合評述?？恐亓α魅藫交旃軆?nèi)部,最后匯入設備底部的混1結構和工作原理合室,完成物料的混合。重力摻混料倉按物料在料倉內的流型分為兩1.2中心管式摻混料倉類:一類為全流流動,物料在料倉內以活塞流的形中心管摻混料倉結構如圖2所示，由料倉筒式流動，結構形式主要有多管式、中心管式和靠壁體、匯合管式均化器、底部混合室及均化器連接桿式3種，其中多管式結構為其基本形式,其余兩種組成。匯合管式均化器通過連接桿與料倉頂部活結構是在多管式結構的基礎上演變而來;另一類性連接,懸掛在料倉頂部。均化器底部用導向圈為核流流動,物料在料倉內是以溝流的形式流動,固定,防止均化器在摻混料倉中左右擺動。匯合典型的結構形式為旋葉式摻混料倉。管式均化器由16根匯集在直徑為φ800 ~1.1 多管式摻混料倉1000mm的圓簡內壁圓管和固定隔板組成。圓簡常用的多管式摻混料倉結構如圖1所示,設側壁不同高度開有小孔與內壁的16根圓管相通，備內分布有多根摻混管(即圖中所示的均化管,不同高度的物料靠重力經孔口流人圓管內部最后匯人底部混合室,完成物料的混合。不接比例料倉簡體A-A放大圖,均化管不按比例扁TA料倉籬體倒錐體匯合管式均化器圖1多管式摻混料倉結構簡 圖圖2中心管式摻混料倉結構簡圖*李善春,男,1965年1月生,高級工程師, 副總工程師。黑龍江省大慶市,163411。392化工機械2005年1.3 靠壁式摻混料倉連接后形成3個流道組成一次摻混器,中心管和靠壁式摻混料倉是多管式摻混料倉的一種變中間的錐體之間加有設計合理的折流板(即旋葉型,結構如圖3所示。由于多管式摻混料倉內固片)。在一次摻混器排料口設置了二次摻混器，體物料流場力的大小及方向不斷變化,極易引起物料最后由二次摻混器排出料倉。當料倉內固體均化管支撐件的疲勞破壞,均化管支撐結構設計物料形成核流流動型態后,流經旋葉式均化器直不合理,就會導致整臺料倉內構件的破壞,影響料徑方向的物料則是分別來自料倉不同高度的物倉的摻混效果。為了避免以上情況的發生,將多料,當3個流道設計合理時,流出均化器的物料基管式摻混料倉的均化管改型后(改型后的均化管本能達到混合的目的。另外,流道內的折流板和截面圖如圖3所示)直接焊接在料倉內壁上,最支撐筋板對本身所在流道的物料也能進行混合。后匯集到料倉底部,物料的混合原理與多管式摻混料倉基本相同。A-4放大圖不接比例/料倉筒體不按比例,料倉筒體,均化管旋葉式均化器均化管截面圖倒錐體困4旋葉式摻混料倉結構簡 圍1.5 組合型摻混料倉困3靠壁式摻混料倉結構簡 圍組合型摻混料倉是在摻混料倉大型化、均化以上3種摻混料倉相同之處在于摻混管開孔性能和循環比有特殊要求的條件下產生的,它是原理均以活塞流流動為前提設計。摻混管通過側由以上4種形式分別組合而成,常見組合有中心壁不同高度的開孔抽取料倉內的物料,最后匯入管-靠壁式和旋葉靠壁式等形式,圖5是天華院料倉底部的摻混室內完成物料的混合。當料倉內應用于HDPE裝置的旋葉靠壁式摻混料倉結構，物料以活塞流方式流動時,才能準確地預測一定其在靠壁式摻混料倉的底部增加了旋葉式均化器高度的摻混管側壁開孔在確定的某--時間所抽取后形成的一-種新型摻混料倉?？朔诵~式均化得物料為那一層。這樣才能保證摻混管側壁開孔料倉在物料未完全形成核流流動形態前摻混性能設計的合理性,進而保證料倉的摻混效果。物料差的缺點;縮短了摻混時間;解決了靠壁式均化料在料倉內的流動形態與料倉的底錐錐頂角度、錐倉對料倉內徑向分布的物料不均難以混合的問頂排料孔開孔的大小以及物料的流動性能有關，題。同時,保留了兩者結構簡單和內構件無疲勞錐頂角越小,錐頂排料孔開孔越大,物料流動性越破壞等優點。好則越易形成活塞流。對聚烯烴顆粒物料而言，經試驗研究,當錐頂角小于50°錐頂排料孔開孔大小足以保證物料正常流動時,料倉內物料流動料倉簡體A-A放大國完全為活塞流;當錐頂角大于50°時,料倉內物料開始出現核流流動形態,這時為了保證物料的流動形態，在錐底設有改善物料流動的倒錐體。.1.4旋葉式摻混料 倉rhA旋葉式摻混料倉結構如圖4所示,主要由料倉簡體和安裝在料倉底部的旋葉式均化器組成。圍5旋葉-靠壁式摻混料倉結構簡 困旋葉式均化器由中心管和兩個錐體通過支撐筋板第32卷第6期化工機械392性能綜合評價摻混料倉的選撣與摻混前聚烯烴顆粒差異、前由于設計、使用(超負荷運轉)等方面的原因，混合后均化程度的要求,處理能力、允許的循環比許多料倉內摻混件都出現了不同程度的損壞，使等有關,各種形式的摻混料倉各有利弊,以上5種得返修率較高,影響了裝置的生產。重力式摻混料倉的性能比較見表1。.3結論表15種摻混料倉綜合性能比較5種聚烯烴重力摻混料倉的選用應按以下原物料返混率容積摻混件則進行:料倉形式%利用率返修率.a.各種形式的摻混料倉各有特點,無優劣多管式摻混料倉10 -20較高之分,只是應用領域不同;中心管式摻混料倉<10很低b.根據不同摻混要求,摻混料倉應該能簡靠壁式摻混料倉高即簡,盡可能選擇靠壁式或旋葉式等結構簡單和旋葉式摻混料倉≥100故障率低的摻混料倉;旋葉-靠壁式摻混料倉10-20.C.對料倉體積大,混合要求高的摻混料倉應采用多管式或組合式摻混料倉;國內聚烯烴行業使用的重力式摻混料倉中大d. 當顆粒粒度和密度足以影響物料的使用多數為多管式摻混料倉(占總量的90%左右),其性能(產生顆粒離散現象)時不宜采用靠壁式摻摻混效果好,物料返混率低(占料倉總?cè)萘康幕炝蟼}(cāng)和中心管式摻混料倉。10% ~20%)，經一次摻混即可達到要求。但目(收稿日期:200504-13,修回日期:2005-10-17)Research on the Gravity Mixing Storage Bins for PolyolefinLI Shanchun'，DAI Guang? , ZHAO Xu*( ' Daqing Refining & Chemical Branch , CNPC , Daqing ,163411, Heilongjiang, China;"Daqing Institute of Petroleum, Daqing，163318, Heilongjiang, China;3 Tiahua Institute of Chemical Machinery & Automation, lanshou, 730060, Cansu, China )Abstract The common forms and working principles of the mixing storage bins for polyolefin were presented ,a comprehensive assessment was made of the characteristics and properties of five kinds of common mixingstorage bins, the selection principles of mixing storage bins were proposed.Keywords Polyolefin, Gravity Mixing, Gravity Homogenization, Storage Bin《化工機械》第八屆編委會暨技術交流會在西安召開《化工機械》第八屆編委會暨技術交流會于2005年10月23日至26日在西安市召開。出席會議的編委及代表55人。這次會議由王普勛副院長主持,天華院院長、《化工機械》第八屆編委會主任委員肖世猛教授級高工致開幕詞。會上,宣布了《化工機械)第八屆編委會顧問、委員的組成方案,并頒發了聘書。主編朱越同志代表《化工機械》編輯部作了工作匯報,編委們對這個匯報進行了討論,并提出了許多建設性的建議。自第七屆編委會以來,《化工機械》于2002年榮獲第五屆全國石油和化工行業優秀期刊一等獎,2004年入選科技部的中國科技核心期刊,2005年獲第三屆國家期刊獎百種重點期刊獎,繼而又獲得甘肅省優秀科技期刊獎。對此,編委們對編輯部近幾年所取得的成績及天華院領導的高度重視表示滿意。會上,還進行了9篇專題報告的交流。我院工業爐所的《線性急冷鍋爐的研制)、《一分為四的急冷鍋爐的研制》,防腐所的《火電廠煙氣脫硫裝置的腐蝕與防護》,干燥所的《新型微粉干燥機的研制與應用》、《電加熱焙燒爐的供熱模型及其應用》,浙江大學化機所的《多層爆炸容器試驗研究),華東理工大學化機所的《加速提升刊物層次與影響的方法與途徑》、《化工機械行業發展思考)、<在用設備材料性能的小沖桿測試方法研究)等報告受到了代表們的極大關注和好評。.
