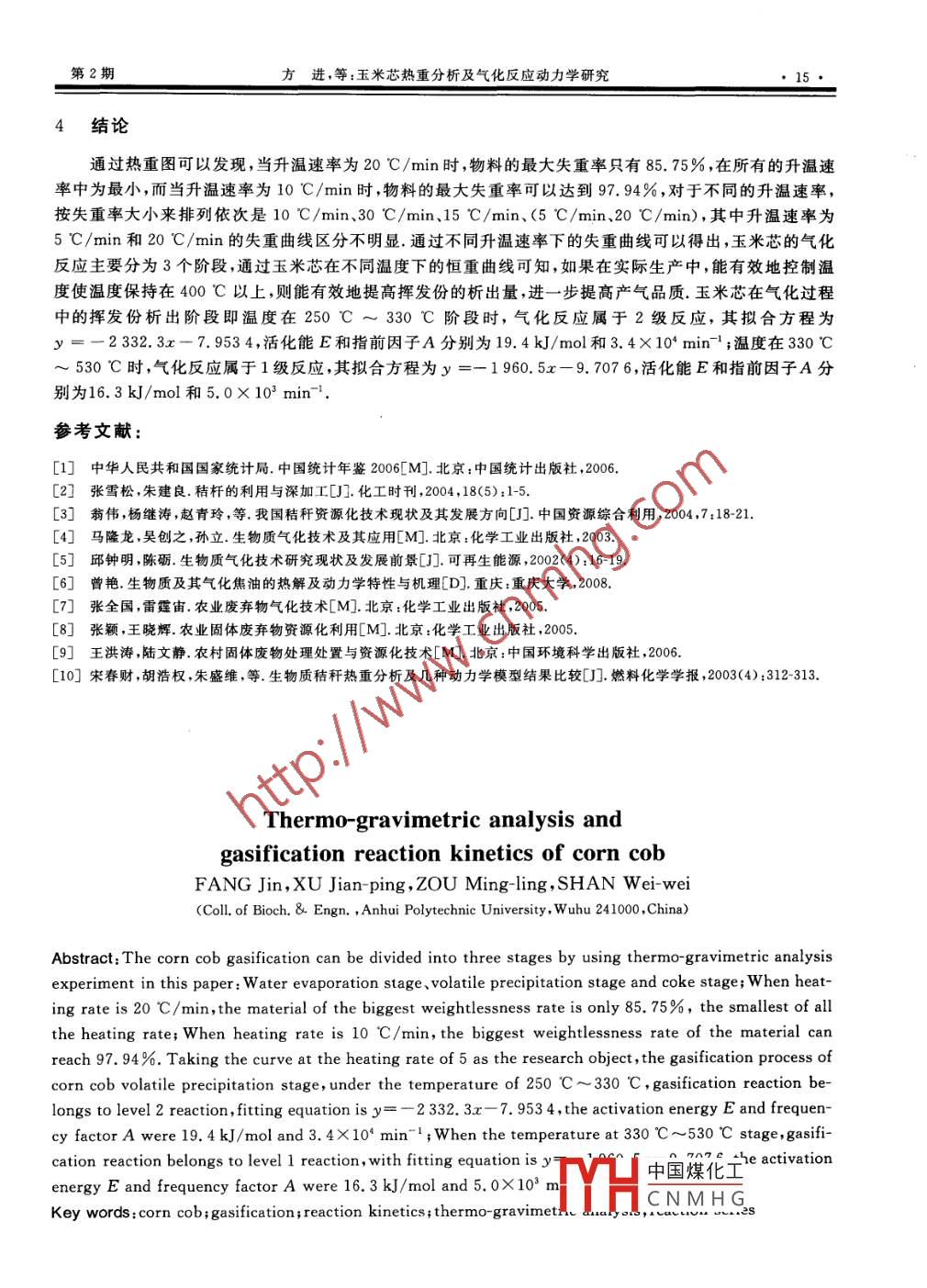

第27卷第2期安徽工程大學學報Vol 27. No. 22012年6月Journal of Anhui Polytechnic UniversityJun.,2012文章編號:16722-477(2012)020012-04玉米芯熱重分析及氣化反應動力學研究方進,徐建平,鄒明玲,單為為(安徽工程大學生物與化學工程學院,安徽蕪湖241000摘要:利用熱重分析實驗得出玉米芯氣化可大致分為3個階段:水分蒸發、揮發分析出和焦炭階段研究表明,當升溫速率為20℃/min時,物料的最大失重率只有85.75%,在所有的升溫速率中最小;當升溫速率為10℃/min時,物料的最大失重率可達到97.94%.以升溫速率為5℃/min的熱重曲線研究玉米芯氣化過程中的揮發分析狀況,當溫度在250℃~330℃時,氣化反應屬于2級反應,其擬合方程y=-2332.3x-7.9534,活化能E和指前因子A分別為19.4kJ/mol和3.4×104min-;溫度在330℃-530℃時,氣化反應屬于1級反應,其擬合方程y=-1960.5x-9.7076,活化能E和指前因子A分別為16.3kJ/mol和5.0×10min1關鍵詞:玉米芯;氣化;反應動力學;熱重分析;反應級數中圖分類號:X712文獻標識碼:A據統計全世界年產農作物秸稈約1000~2000億噸,我國每年達8億噸以上.除用于畜牧飼料、還田、工業原料和直接燃燒用于炊事外,還有大量的剩余,未利用的農作物秸稈廢棄于田間、地頭,不僅占用大量土地,浪費資源,造成環境嚴重污染,還成為農村火災的一大隱患3.生物質氣化技術是一種熱化學處理技術,通過氣化爐將固態生物質轉換為使用方便且清潔的可燃?xì)怏w,用作燃料或生產動力45.因此,對農作物秸稈資源的有效開發利用,不僅能緩解能源短缺的現狀,節約大量的化石燃料,而且,對我國能源結構的改善、促進社會經濟的可持續發展和生態環境保護具有重大意義.本文對玉米芯進行熱重分析6,實驗并進一步研究其反應動力學模型,求出熱分解過程的反應活化能E及指前因子A.1實驗部分1.1實驗材料由于玉米芯的產量比較大,其氣化后的熱值非常高.故本實驗所選用的實驗材料是經自然風干的玉米芯(含水率為13.26%),如表1所示,通過粉碎機將其粉碎,用24目和60目篩子過篩,取24~60目部分為測試樣品(保證樣品粒徑相同)表1玉米芯的主要元素成分79C/%H/%O/%N/%s/%46.3~47.15.6~5.837.8~38.30.57~0.590.12~0.151.2儀器及實驗條件熱重分析儀:DSC/ DTA-TGA同步熱分析儀,SDTQ600;所有樣品的實驗氣氛都采用純度為99%的N2,其保護氣流量為10mL/min、吹哨氣流量為50mL/min.熱重實驗主要有2個部分:(1)線性升溫將玉米芯分別以5℃/min、10℃/min、15℃/min、20℃/min、30℃/min,加熱到1000℃,得出熱重分析圖;(2)恒溫升溫將玉米芯分別在200℃、250℃、300℃、350℃、400℃下恒溫4h,觀察熱重分析圖2結果與討論2.1不同升溫速率下的失重曲線將玉米芯在以5℃/min、10C/min、15C/min、20℃/min30℃/min加熱到1000℃,得到其在不同升溫速率下的熱失重曲線(見圖1).由圖1可知,對于不同升溫速率,物料的熱解過程一般都分為3個階段,物料隨著熱解溫度的上升,物料內的自由水開始慢慢失去.收稿日期:2011-10-20TH中國煤化工水蒸發趨勢開CNMHG作者簡介:方進(1986-),男,安慶樅陽人,碩士研究生通訊作者:徐建平(1957-),男,江蘇如皋人,教授,碩導第2期方進,等:玉米芯熱重分析及氣化反應動力學研究13始放緩,當溫度達到250℃時,物料內的自由水基本蒸發完全.隨著物料溫度的進一步上升,物料內的揮發份開始析出20℃/min在250℃~330℃范圍內,物料的揮發份析出速率非?？?隨著溫度的進一步上升,物料的揮發份析出速率開始放緩,放緩區間在330℃~530℃.當溫度達到530℃后,揮發份基本6008001000溫度T℃完全析出,剩下的部分是碳.對于不同的升溫速率來說,物料圖1玉米芯在不同升溫速率下的失重曲線的熱重曲線整體趨勢基本相同,物料內的自由水蒸發部分基本相同,而揮發份的析出部分有一些差別.由圖1可知,當升溫速率為20℃/min時,物料的最大失重率只有85.75%,在所有的升溫速率中為最小,而當升溫速率為10℃/min時,物料的最大失重率可以達到97.94%.在以后的生產實踐中,我們可以通過控制物料的升溫速率為10℃/min,以使得物料能析出最大的揮發份,大大提高可燃?xì)獾馁|(zhì)量般情況下,隨著升溫速率的增大,試樣失重曲線將向高溫側移動,這是因?yàn)樯郎厮俾什煌?熱量由外向內傳遞的速度就不同.升溫速率慢,試樣有充分的時間接收熱量;升溫速率快試樣來不及吸收熱量使得其熱解溫度將向高溫區移動.在本實驗中,由于試樣的量非常少,其傳熱基本在一瞬間完成.另外,由于實驗和儀器誤差,故上述規律沒有在本實驗中反映出來2.2不同溫度下的恒重曲線100200℃將玉米芯在200℃、250℃、300℃、350℃、400℃下恒溫0℃400℃4h,得到恒溫?zé)嶂貓D(見圖2).由圖2可知,物料在200℃恒溫下,物料的失重率只有13.61%,而這主要是物料內的自由水份蒸發.物料內的揮發份基本沒有析出.當恒溫溫度為400℃時,100時間Tmin物料的失重率最大,表示物料的揮發份析出的也是最大.所以圖2玉米芯在不同溫度下的恒重曲線在以后的生產實踐中,可以控制氣化溫度在400℃以上,這樣更有利于揮發份的析出,從而提高可燃?xì)獾馁|(zhì)量.3熱分解動力學參數和模型公式的推導3.1熱分解動力學參數通過圖3可以得出物料的失重率為a=(m初-mr)/(m初-me)=△mr/△m終TG/%式中:m初為初始時重量;mr為T℃時的重量;m終為終了時重量;△mr為T℃時失重量;△m終為最大失重量;則其熱分解速率方程可表示為:da/dt kf(a)溫度T式中:t為反應時間;a為熱解失重率;k為 Arrhenius速率常數;通常情況圖3熱失重曲線示意圖下,f(a)與溫度T和時間t無關,只與反應程度有關,對于簡單的熱分解反應可取(3)n的取值與反應程度有關k可由 Arrhenius方程來表示:k=Aexp(一E/RT),式中:R為氣體常數(R=8.31J/(mol·K));E為表觀活化能;A為指前因子或頻率;T為試樣溫度將(3)(4)式代人(2)式可得:(da/dt)=Aexp(-E/RT)(1-a)"(5)在恒定的程序升溫速率下,B=dT/de中國煤化工(6)CNMHG式中:B為升溫速率;t為時間將(6)代入(5)可得安徽工程大學學扎第27卷da/dT=(A/B)exp(- E/RT)(1-a)3.2模型公式的推導對于(7)式的進一步處理,通常有積分法和微分法2種.本文中使用 coats-Redfen積分法推導0令F(a)=(da/f(a))將(8)式代入(7)式可得:(da/f(a))= f(a)=l(A/Bexp(E/RT)dT(9)通常(9)式的進一步積分可通過 LiChung-Hsiung積分法的溫度積分的近似式求得exp(一E/RT)dT=REli- G(rt Eexp(- E/RT)(10)所以F(a)=ART22(RT/E)E/RT),(11)BE L1-6(RT/E對于一般的反應和大部分的E而言,RT/E<16,所以(11)式可簡化為:F(a)/T=(Ar/BE)exp(-E/RT)(12)進一步化簡可得:In[ F(a)/T]= In(AR/E)-(E/RT)(13)仔細觀察式(13)發現,它滿足直線方程Y=kX+b,式(14)中:Y=hn[F(a)/T2],X=1/T,k=一E/R,b=ln(AR/E),所以通過多點作圖,我們可以得出該直線的斜率k和截距b的數值,進一步由k=—E/R和b=ln(AR/)得出熱解反應的活化能E和頻率因子A.3)式中F()=產如0,由于/(0)=(-0”是個可變函數,對于n的選擇通常取m=112則f(a),F(a)的表達式如表2所示,由表2可知,F(a)隨著f(a)的變化而變化.通過在不同的升溫速率下的物料失重曲線可知,整個氣化過程大致分為3個階段,本文主要研究的是揮發份析出階段的反應級數以及活化能E和指前因子A,即溫度階段為250C~330℃和330℃~530℃階段表2反應級數、f(a)、F(a)的表達式反應級數fa)的表達式F(a)的表達式反應級數(a)的表達式F(a)的表達式(1-a)2(13.3玉米芯氣化階段反應動力學參數觀察玉米芯在不同升溫速率下的失重曲線圖,取5條曲線中靠近中間,相當于平均值,即以升溫速率為5℃/min的曲線為研究對象,考察其在不同反應級數和氣化階段不同溫度階段的活化能E和指前因子,所得結果見表3按照直線擬合相關系數最大的原則可以得出,玉米芯在氣化過程中,250℃~330C時,氣化反應屬于2級反應;330℃~530℃時,氣化反應屬于1級反應表3燃燒反應過程反應動力學參數一覽表溫度階段表觀活化能E指前因子A樣品反應級數直線擬合方程/(kJ·mol1)/(min1)玉米芯5084.3x-4.2858R2=0.953342.33.5×105(升溫速率330~530y=-1960.5x-9.7076R2=0.91345.0×1035℃/1.5250~330y=-616.98x-10.593中國煤化工1.1×103330~530y=-1628.7x-9.1337.3×103250~330y2332.3x-7.9534CNMHG3.4×10°330~530=-4740.4x-4.4195R2=0.83472.4×105第2期方進,等:玉米芯熱重分析及氣化反應動力學研究15·4結論通過熱重圖可以發現,當升溫速率為20℃/min時,物料的最大失重率只有85.75%,在所有的升溫速率中為最小,而當升溫速率為10C/min時,物料的最大失重率可以達到97.94%,對于不同的升溫速率按失重率大小來排列依次是10℃/min、30℃/min、15℃/min、(5℃/min、20℃/min),其中升溫速率為5c/min和20℃/min的失重曲線區分不明顯.通過不同升溫速率下的失重曲線可以得出,玉米芯的氣化反應主要分為3個階段,通過玉米芯在不同溫度下的恒重曲線可知,如果在實際生產中,能有效地控制溫度使溫度保持在400℃以上,則能有效地提高揮發份的析出量,進一步提高產氣品質.玉米芯在氣化過程中的揮發份析出階段即溫度在250℃~330℃階段時,氣化反應屬于2級反應,其擬合方程為y=-2332.3x-7.9534,活化能E和指前因子A分別為19.4kJ/mol和3.4×10min-1;溫度在330℃530℃時,氣化反應屬于1級反應,其擬合方程為y=-1960.5x-9.7076,活化能E和指前因子A分別為16.3k/mol和5.0×103min-1.參考文獻:[1]中華人民共和國國家統計局.中國統計年鑒2006[M].北京:中國統計出版社,2006[2]張雪松,朱建良.秸桿的利用與深加工[J化工時刊,2004,18(5):1-5.[3]翁偉楊繼濤,趙青玲,等.我國秸稈資源化技術現狀及其發展方向[J中國資源綜合利用,2004,7:18-21[4]馬隆龍,吳創之,孫立.生物質氣化技術及其應用M].北京:化學工業出版社,2003[5]邱鐘明,陳礪.生物質氣化技術研究現狀及發展前景[].可再生能源,2002(4):16-19.[6]曾艷.生物質及其氣化焦油的熱解及動力學特性與機理[D].重慶:重慶大學,2008[7]張全國,雷霆宙農業廢棄物氣化技術[M].北京:化學工業出版社,2005[8]張穎,王曉輝.農業固體廢棄物資源化利用[M].北京:化學工業出版社,2005[9]王洪濤,陸文靜.農村固體廢物處理處置與資源化技術[M].北京:中國環境科學出版社,200[10]宋春財,胡浩權,朱盛維,等.生物質秸稈熱重分析及幾種動力學模型結果比較[J].燃料化學學報,2003(4):312-313Thermo-gravimetric analysis andgasification reaction kinetics of corn cobFANG Jin, XU Jian-ping, ZOU Ming-ling, shAn Wei-wei(Coll. of Bioch. Engn, Anhui Polytechnic University, Wuhu 241000, China)Abstract: The corn cob gasification can be divided into three stages by using thermo-gravimetric analysisexperiment in this paper: Water evaporation stage, volatile precipitation stage and coke stage; When heating rate is 20 C/min, the material of the biggest weightlessness rate is only 85. 75 %, the smallest of allthe heating rate; When heating rate is 10 C/min, the biggest weightlessness rate of the material canreach 97. 94%. Taking the curve at the heating rate of 5 as the research object, the gasification process ofcorn cob volatile precipitation stage, under the temperature of 250 C-330C, gasification reaction belongs to level 2 reaction, fitting equation is y=-2 332 3 x-7. 953 4, the activation energy E and frequen-cy factor A were 19. 4 kJ/mol and 3. 4x10 min"; When the temperature at 330 C stage, gasification reaction belongs to level l reaction, with fitting equation is y07e he activatienergy E and frequency factor A were 16. 3 kJ/mol and 5 0X10 m中國煤化工CNMHGKey words: corn cob; gasification; reaction kinetics; thermo-gra
