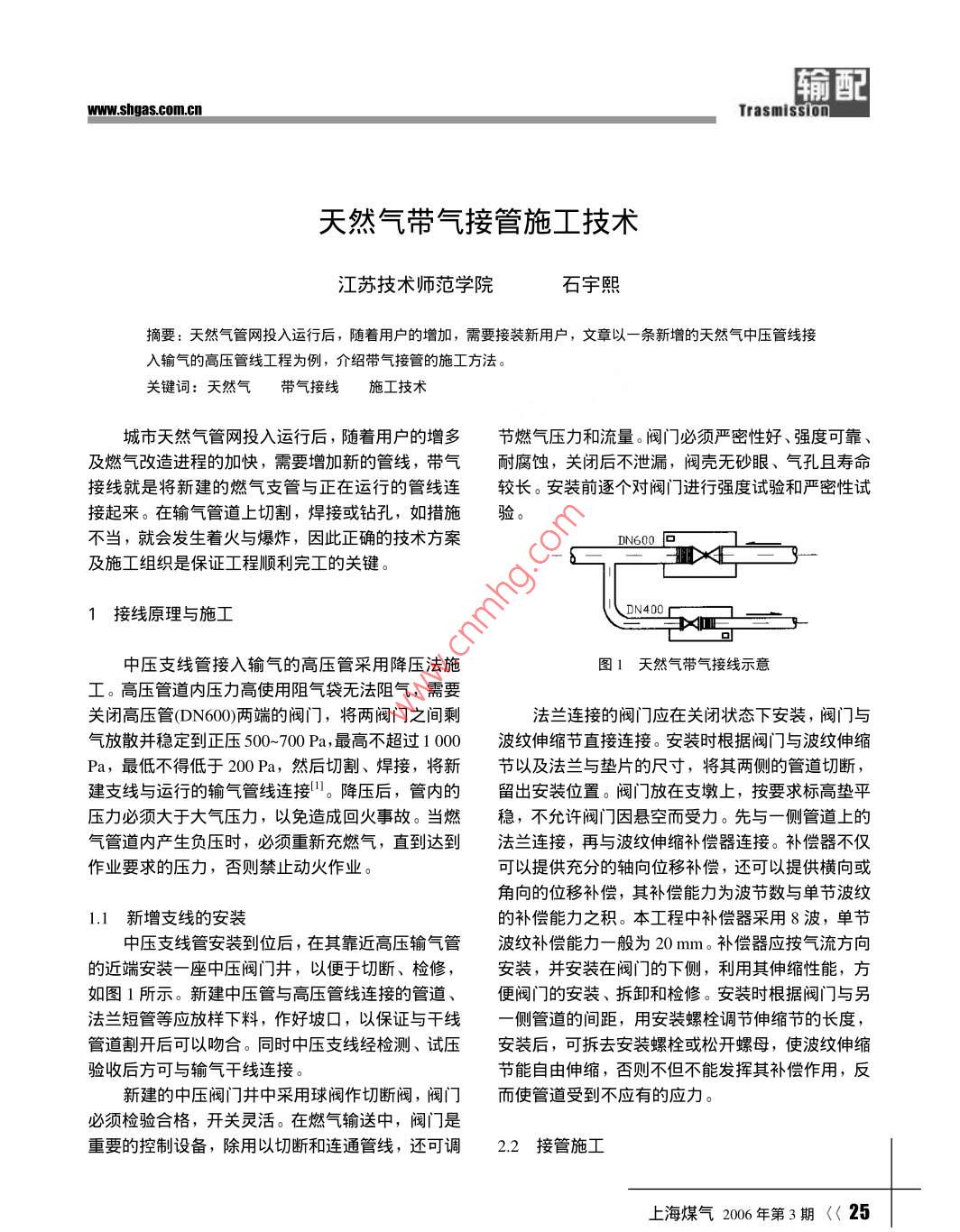

輸配www.shgas.com.cnTrasmission天然氣帶氣接管施工技術江蘇技術師范學院石宇熙摘要:天然氣管網投入運行后,隨著用戶的增加,需要接裝新用戶,文章以一條新增的天然氣中壓管線接入輸氣的高壓管線工程為例,介紹帶氣接管的施工方法。關鍵詞:天然氣帶氣接線施工技術城市天然氣管網投入運行后,隨著用戶的增多節燃氣壓力和流量。閥門必須嚴密性好、強度可靠、及燃氣改造進程的加快,需要增加新的管線,帶氣耐腐蝕,關閉后不泄漏,閥殼無砂眼、氣孔且壽命接線就是將新建的燃氣支管與正在運行的管線連較長。安裝前逐個對閥門進行強度試驗和嚴密性試接起來。在輸氣管道上切割,焊接或鉆孔,如措施驗。不當,就會發生著火與爆炸,因此正確的技術方案DN600及施工組織是保證工程順利完工的關鍵。1接線原理與施工平=y中壓支線管接入輸氣的高壓管采用降壓法施圖1天然氣帶氣接線示意工。高壓管道內壓力高使用阻氣袋無法阻氣,需要關閉高壓管(DN00兩端的閥門,將兩閥門之間剩法蘭連接的閥門應在關閉狀態下安裝,閥門與氣放散并穩定到正壓500~00Pa,最高不超過1000波紋伸縮節直接連接。安裝時根據閥門與波紋伸縮Pa,最低不得低于200Pa,然后切割、焊接,將新節以及法蘭與墊片的尺寸,將其兩側的管道切斷,建支線與運行的輸氣管線連接。降壓后,管內的留出安裝位置。閥門放在支墩上,按要求標高墊平壓力必須大于大氣壓力,以免造成回火事故。當燃穩,不允許閥門因懸空而受力。先與一側管道上的氣管道內產生負壓時,必須重新充燃氣,直到達到法蘭連接,再與波紋伸縮補償器連接。補償器不僅作業要求的壓力,否則禁止動火作業可以提供充分的軸向位移補償,還可以提供橫向或角向的位移補償,其補償能力為波節數與單節波紋1.1新增支線的安裝的補償能力之積。本工程中補償器采用8波,單節中壓支線管安裝到位后,在其靠近高壓輸氣管波紋補償能力一般為20mm。補償器應按氣流方向的近端安裝一座中壓閥門井,以便于切斷、檢修,安裝,并安裝在閥門的下側,利用其伸縮性能,方如圖1所示。新建中壓管與高壓管線連接的管道、便閥門的安裝、拆卸和檢修。安裝時根據閥門與另法蘭短管等應放樣下料,作好坡口,以保證與干線側管道的間距,用安裝螺栓調節伸縮節的長度,管道割開后可以吻合。同時中壓支線經檢測、試壓安裝后,可拆去安裝螺栓或松開螺母,使波紋伸縮驗收后方可與輸氣干線連接。節能自由伸縮,否則不但不能發揮其補償作用,反新建的中壓閽門井中采用球閥作切斷閽,閥門而使管道受到不應有的應力。必須檢驗合格,開關靈活。在燃氣輸送中,閥門是重要的控制設備,除用以切斷和連通管線,還可調2.2接管施工上海煤氣2006年第3期《25匾配Trasmissionwww.shgas,com.cn22.1開挖管間作業坑大于2mm。法蘭連接應保持同軸,其螺栓孔中心根據管子接口位置及長度確定操作坑,操作坑偏差一般不超過孔徑的5%,并保證螺栓自由穿入。的寬度≮(管徑±1.2m),坑壁放坡按土壤致密程度管口應凹λ法蘭1.3-1.5倍管壁厚度,不能與法蘭而定,坑頂堆土距離至邊緣大于0.7m。接觸面平齊。法蘭墊圈厚度為2~3mm,法蘭墊圈222預制法蘭短管的內徑不能小于法蘭的孔徑,外徑小于相對應的兩鋼管接管時,接岀管一般為法蘭短管。預制時?螺栓孔內邊緣旳距離,使墊圈不遮擋螺栓孔。法將DN400短管的一端焊上法蘭,另一端按照接口蘭連接安裝方向一致,緊固螺紋應對稱均勻,松緊放樣下料適度。螺栓緊固后,應與法蘭貼緊不能有縫隙,同22.3切割與焊接時兩個法蘭密封面應互相平行。將作業點DN600高壓管兩側的閥門井關閉225試壓與防腐同時關閉陰極保護電流。用放空閥將管道內的氣體接管完成后進行天然氣管道焊縫檢測,焊縫進排放降壓,控制在500~700Pa范圍,在降壓過程中行100%的超聲波探傷和ⅹ射線探傷,管件接頭等進行壓力調整,高于作業要求壓力時放散,低于作處ⅹ射線探傷為100%法蘭接口處要做磁粉探傷。業要求壓力時,稍開閥門補氣,壓力合適時關閉閥試壓時,將管網升至運行壓力,用肥皂水涂刷門,然后開始電焊沖割。選用結42焊條,電焊電新焊的焊口,不漏為合棓,再按規定對新焊口處作流調至250-300A,進行沖割。選用電焊沖割只會防腐處理,對管道防腐層破損處進行補口,補口完引燃從管內外泄的燃氣,而管內因沒有混入空氣而畢經檢測后方可回填作業坑并恢復陰極保護保持正壓,故不會引起管內燃燒或爆炸,較為安全。當焊條割穿管壁時燃氣外泄即著火燃燒,應用3注意問題石棉粘土團投擲,將火苗撲滅并粘堵切割縫隙。操作時一人沖割,一人堵縫,隨割隨堵,及時滅火。1)整個管道的壓力監視對施工安全十分重隨著切割縫增長,燃氣外泄量增多,管內壓力下降,要,觀察干線切斷閥另一側的壓力變化,保證閥門當下降300Pa時停止切割,用石棉粘土團堵住縫嚴密關閉,與施工點經常聯系,報告閥兩側壓力,隙。當管內燃氣壓力恢復到π00Pa后再進行切割。觀察放空管口的排放狀況,按施工組織的批示完成如果DN600干線管兩側閥門井內無放散管與測壓其他工作。管,可臨時安裝,用后拆除并焊牢。2)操作區1km以內不準有易燃物和火源。防當切割圓弧達到2/3時安裝專用牽引工具,其止車輛來往,帶氣敲打作業應使用銅工具,如用鐵作用為穩固被切割的弧形鋼板,防止切割臨近結束具則需在敲打口面上涂抹黃油。時弧形板向內或向外突然脫落,造成大量燃氣由孔3)當管道和設備處在室外空曠處,確認不會內外泄燃燒,管內壓力急速下降,導致難以收拾的發生燃氣聚積時,方可帶氣動火作業;帶氣動火作局面,同時如果弧形板落入管內取出又費時間業時,管內必須保持正壓,由于放空過程中兩端放焊條沖割至僅留2個連接點(10mm左右)時,空管口的高差,較低端首先與外界平衡后,空氣將切割處澆水冷卻到常溫。在位于切割孔兩側鋼筋內倒流進排氣管,因此當管道壓力降至200Pa以下塞入阻氣袋阻塞氣源后用快口扁鑿切斷2個連接就應立即關閉放空閥。點,旋緊外螺母,將弧形板隨絲杄引至螺母,再將4)開隔離孔時,應保持向心的切割斜度,以弧形板隨絲杄牽引至管外,干管開洞處修整后焊接免切下的部分落入管內,切口完畢后,在四周涂上法蘭短管。泥漿,并用濕石棉氈覆蓋;若動火作業引燃的火焰224法蘭連接必須有可靠、有效的方法隨時將其撲滅。新、舊鋼將接線短管的法蘭與支線頂端的法蘭連接起管連接動火作業時,應先采取措施使新舊管道電位來。法蘭連接時,法蘭密封面保持平行,其偏差不平衡。(下轉第32頁)26))2006年第3期上海煤氣輸熙missionwww.shgas.com.cn3.2密封性能前,儲氣井建造中對于套管外壁防腐與否尚無統儲氣井使用中最薄弱的環節之一是鋼管連接認識,大多數認為固井段有混凝土的緊密包覆,已處。按SY/r6535-2020標準中5.3.2.5規定,套管間起到隔絕空氣的作用,可抵御化學腐蝕的侵襲,所的連接螺紋應用套管密封脂進行輔助密封。儲氣管以施工中不必采取仼何防腐措施。但地下土壤構造井承受8-25MPa交變壓力,循環次數達25×104透氣性難于確定,在運行中又不能再次進行防腐處次。在這樣條件下持續長達25a的時間,密封脂能理,因此建議采用更為有效的防腐措施,如涂覆氯否保持完好的輔助密封,迄今既未見相關資料明示璜化聚氯乙烯等,以便更有效地防止化學腐蝕。亦無儲氣井實踐(國內最長使用年限約10a)。儲氣套管內壁防腐與否與天然氣氣質有關。通過長井的可靠運行是十分重要的,為此應進一步探索與期試驗得出的結果,濕天然氣中,當H2S含量≤6完善密封脂性能,否則將影響儲氣井壽命。mg/m3時,對金屬材料無腐蝕作用;H2S含量<20mg/m3時,對鋼材無明顯腐蝕或這種腐蝕程度在工3.3套管的防腐程所能接受的范圍。而按照《車用壓縮天然氣套管外壁與井內壁形成環形氣體空間,采用由(GB18047-2000規定CNG中H2S含量≤15下至上的固井方法,環形空隙被油井水泥充填。目mg/m3。因此,套管內壁無需進行防腐處理。(收稿日期:200507-15)Constructi on of CNG Gas St or age Wel IWuhan Natural Gas Co. LtdAbstract: Discussed some situation of CNG gas storage well in construction. Summarized experiences in othercities are also briefedgas storage wellpouring wellsealing prevention of corrosion(上接第26頁)5)接管焊口在燃氣運行壓力下,用肥皂水檢參考文獻漏,嚴禁采用點火檢漏。測壓孔、放散管用完后必I王志昌主編.輸氣管道工程.北京,石油工業出版社,須堵牢,保證嚴密不漏。施工結束后,在通氣前將停氣管段內的空氣進行置換。常用的方法是燃氣直[]石宇熙.天然氣管道安裝與防腐技術.焊管,2001年接驅趕,燃氣由一端進入,空氣由另一端的放散管第6期排氣,待管內燃氣取樣燃燒合格后方可通氣。(收稿日期:2005-08-10The Constructi on Technol ogy of Li nki ng Pi pel i ne under Carri ed Nat ur al GasJiangsu Normal College of TechnologyAbstr act: After the pipelines network of natural gas has been used, with the increase of the new user, it is neededto link new pipeline to the pipelines network. This paper introduces the construction method of linking pipelineunder carried natural gas and a practical project example that deals with linking the new mp pipeline to HPpipeline carried the natural gasKey Wor ds: natural gas linking pipeline under carried natural gas construction technology32))2006年第3期上海煤氣
