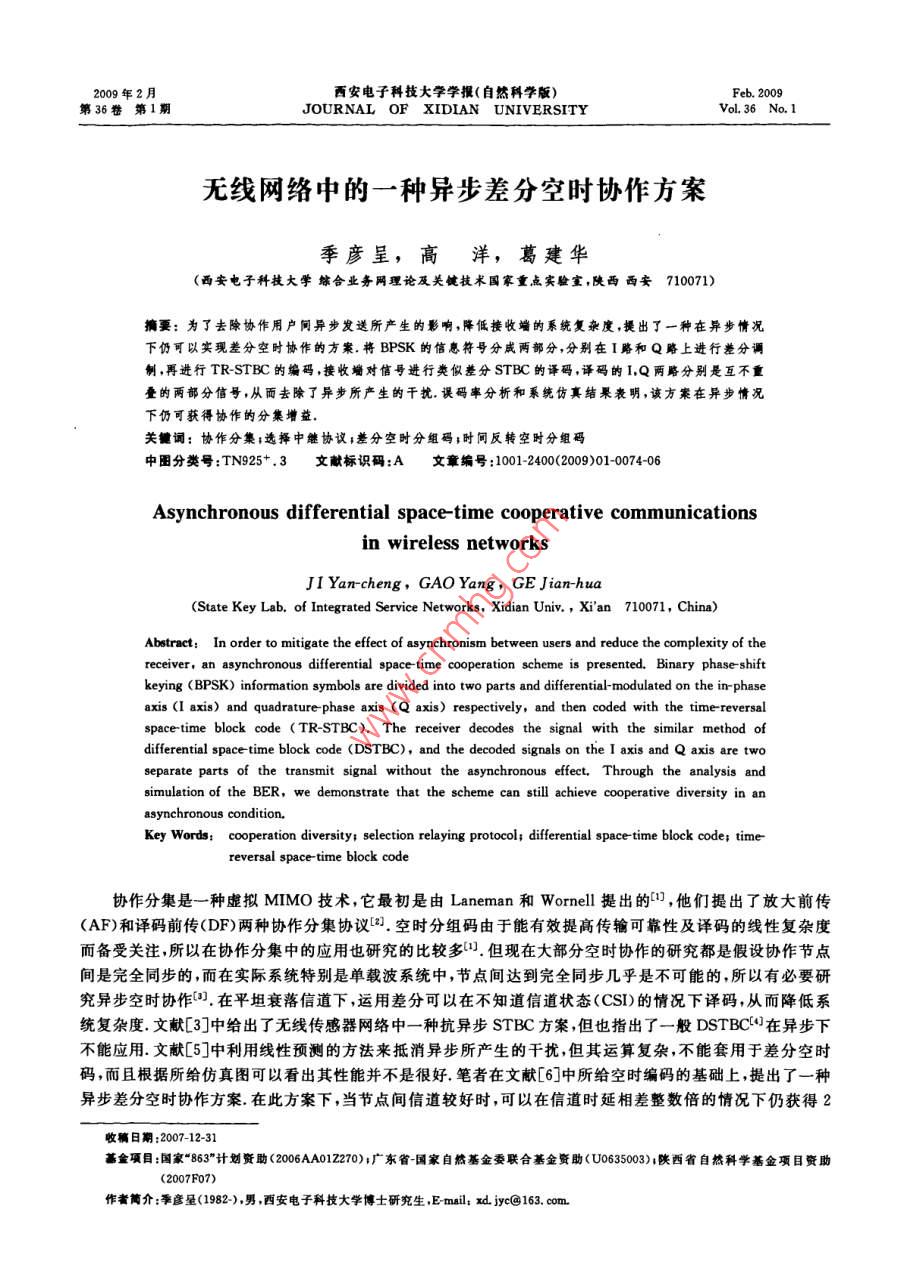

2009年2月西安電子科技大學學報(自然科學Feb.2009第36卷第1期JOURNAL OF XIDIAN UNIVERSITYVoL 36 No. 1無線網絡中的一種異步差分空時協作方案季彥呈,高洋,葛建華(西安電子科技大學綜合業務網理論及關鍵技術國家重點實驗宣,陜西西安710071)摘要:為了去除協作用戶間異步發送所產生的影響,降低接收端的系統復雜度,提出了一種在異步情況下仍可以實現差分空時協作的方案,將BPSK的信惠符號分成兩部分,分別在I路和Q路上進行差分調制,再進行 TR-STBC的編碼,接收爝對信號進行類似差分STBC的譯碼,譯碼的IQ兩路分別是互不重疊的兩部分信號,從而去除了異步所產生的干擾,誤碼率分析和系統仿真結果表明,該方案在異步情況下仍可獲得協作的分集增益關鑣詞:協作分集;選擇中繼協議;差分空時分組碼;時間反轉空時分組碼中圖分類號:TN925+,3文獻標識碼:A文章編號:1001-2400(2009)01-007406Asynchronous differential space-time cooperative communicationswireless networksJI Yan-cheng, GAo Yang, GE Jian-hua(State Key Lab. of Integrated Service Networks, Xidian Univ, Xi'an 710071, China)Abstract: In order to mitigate the effect of asynchronism between users and reduce the complexity of thereceiver,an asynchronous differential space- time cooperation scheme is presented. Binary phase-shiftkeying(BPSK) information symbols are divided into two parts and differential-modulated on the inphaseaxis (I axis) and quadrature-phase axis (Q axis)respectively, and then coded with the time-reversalspace-time block code (TR-STBC ) The receiver decodes the signal with the similar methoddifferential space-time block code (DSTBC), and the decoded signals on the I axis and Q axis are twoseparate parts of the transmit signal without the asynchronous effect, Through the analysis andmulation of the BER, we demonstrate that the scheme can still achieve cooperative diversity in anasynchronous condition.Key Words: cooperation diversity selection relaying protocol; differential space-time block code; time-reversal space-time block code協作分集是一種虛擬MMO技術,它最初是由 Laneman和 Wornell提出的,他們提出了放大前傳(AF)和譯碼前傳(DF)兩種協作分集協議{.空時分組碼由于能有效提高傳輸可靠性及譯碼的線性復雜度而備受關注,所以在協作分集中的應用也研究的比較多叮.但現在大部分空時協作的研究都是假設協作節點間是完全同步的,而在實際系統特別是單載波系統中,節點間達到完全同步幾乎是不可能的,所以有必要研究異步空時協作,在平坦衰落信道下,運用差分可以在不知道信道狀態(CSI)的情況下譯碼,從而降低系統復雜度,文獻[3]中給出了無線傳感器網絡中一種抗異步STBC方案,但也指出了一般 DSTBC在異步下不能應用.文獻[5]中利用線性預測的方法來抵消異步所產生的干擾,但其運算復雜,不能套用于差分空時碼,而且根據所給仿真圖可以看出其性能并不是很好筆者在文獻[6]中所給空時編碼的基礎上,提出了一種異步差分空時協作方案在此方案下,當節點間信道較好時,可以在信道時延相差整數倍的情況下仍獲得收稿日期:2007-12-31基金項目:國家“863”計劃資助(2006AA012270)廣東省國家自然基金委聯合基金資助(U0635003)陜西省自然科學基金項目資助(2007Fo7者簡介:季彥呈(1982),男,西安電子科技大學博士研究生,E-mail;xjyc@163.com第1期季彥呈等:無線網絡中的一種異步差分空時協作方計問攝稱個確量權建整的點本方來可以解決文椒勻中傳基的1系統模型在本文中考慮的是單中繼信道.假設源S和中繼R在相同的頻帶上發送和接收信號,并且它們是半雙工的,這種假設較符合實際.文中采用的時分多址方案如圖1所示.在時隙1S向R發送數據在時隙2,S與R一起采用空時編碼向目的節點D發送數據假設S到R的信道為hsRR到D的信道為hDS到D的信道為hs,而圖1兩用戶協作的且各信道間是相互獨立的,而且各信道是平坦衰落的,它們在協作的兩個時TDMA方案隙內是準靜態的假設每個時隙傳送的符號數為L,則整個時隙傳送符號數為2L通過上面一系列的假設給出了離散時間模型第一時隙R接收到S的信號r2(n)以及第二時隙D接收到的信號r4(n)分別為r2(n)=hsgx1(n)+N2(n),n=1,2,…,L,(1)ra(n)=hs, p,(n)+hRdI2 (n)+N,(n), n=L+l, 2,",2L(2)其中x1(n)和x(n)分別是S和R在第n個時間間隔內所發送的信號h…,,(aj∈{S,R,D}分別表示節點i到節點j之間信道的衰落系數它們滿足零均值復高斯隨機分布,由于在兩個時隙內信道是不變的,所以我們將變量n省略N2(n)和N4(n)分別表示R和D接收到的高斯白噪聲及干擾,它們是獨立圓對稱的復高斯隨機變量,方差為,∈{R,D}對應各條鏈路上的信噪比(如圖2系統模型圖2)定義為:Ys=E[hs|2]/a,=(EL|hs|2]+E|h|2])/,E[|hs。|]=E[|hl|2].ys,R表示S到R間信道的信噪比,%表示目的節點D接收信號的信噪比協作協議及差分空時分組碼采用的差分調制適用于兩節點的協作分集系統,它可以看成是一種特殊的 DBPSK和 DSTBC以及時間反轉空時分組碼( TR-STBC)的結合在研究筆者所給差分方案之前,先來簡單的介紹筆者所采用的協議DF協議是指中繼譯出信源發送的碼字,然后將譯出的碼字重新進行編碼傳送筆者所采用的SR協議是在DF協議基礎上加上CRC檢測,當用戶間信道較差時,中繼譯碼錯誤較多,對整個系統的影響較大,因此采用CRC進行檢測,如果檢測錯誤,則R不參與中繼2.1差分空時分組碼編碼在本方案中S的信息采用BPSK調制,假設信息經過了CRC編碼,BPSK調制后,S的信息為b1(n),=1,2,…,L-2在時隙1,源S首先對發送信息進行 DBPSK調制中繼R在時隙1對S的信息進行DBPSK解調然后對解調數據進行CRC檢測,如果檢測錯誤則R不進行中繼,如果檢測正確則進行隨后的空時編碼在進行空時編碼前,首先將信息的奇數位和偶數位進行區分,其中奇數位在I路上調制偶數位在Q路上調制,可以分別表示為b1(2k-1)和j(2k),(k=1,2,…,L/2-1),然后將兩路信息分別進行如下的差分調制:團←團加門51(k+1)=b1(k-1)51(2k-1),k=1,2,…,L/2-151(k+2)=j(2k)51(2k),k=1,2,…,L/2-1圖3 TR-STBC的發送框圖其中51(1)=51(2)=1是差分編碼的參考位通過式(3)可以看到經過差分編碼后奇數位數據仍然在BPSK的星座點上,而偶數位數據則在QPSK的星座點上76西安電子科技大學學報(自然科學版)第36卷在進行完上述差分編碼后再將碼字進行 TR-STBO編碼,如圖3所示,假設=51(2k+1),k=0,1,L/2-1,sm=51(2k),k=1,2,…,L/2.圖中J是/2×L/2的時間反轉矩陣,它的反對角線上全是1,其余的都是0.為了消除編碼塊之間的干擾,在塊與塊之間添加全零前綴ZP,而且全零前綴的長度z要大于S到D與S經R到D的信道延時差22差分空時分組碼譯碼在進行完協作編碼后,來研究目的節點異步情況下的譯碼方法圖4給出了在異步情況下的數據接收格式譯碼時,將接收到的信號對稱的前后組成一組空時碼,然后對組成的相鄰兩組空時碼進行差分譯碼由于中繼分了兩種情況,也將分兩種情況進行討論假設S到D與R到D的信道間延時差為d則接收到的數據總長度為M=L+z+dM·L+dka料a-Daa晶4(2x4(4NLa) zP KAuL(k241)a24+(2k+2)2)|41(2k+2)圖4接收信號的結構在CRC檢測正確的情況下,D接收的數據為r(k)=hD51(2k-2d-1)+hs.D51(2k)+v(k)ra(M-k+1)=-hRDS'(2k)+hs.,(2k-2d-1)+w(M-k+1)對式(3),(4)進行如下處理:g2(k)=r:(k+1)r(k)十r(M一k十1)r4(M一k)=lhs|2[s1(2k-2d+1)s:(2k-2d-1)+s1(2k+2)s:(2k)]+h.D|2[s1(2k-2d+1)(2k-2d-1)+51(2k+2)s(2k)]+I+n。=hsD[b1(2k-2d+1)+j(2k+2)]h,。|[b1(2k-2d+1)+西1(2k+2)]+I+n,其中n。為經處理后含噪聲的項,I=hDh3,D[s1(2k-2d+1)s:'(2k)-s1(2k-2d+1)'(2k)](6)hsDh.D[s1(2+2)51(2k-2d-1)-51(2k+2)s(2k-2d-1)]通過上面的推到我們可以看到如果中繼能夠正確的譯碼,即1=51,b1=b1,則I=0,式(6)可以化簡為g2(k)=(|hs|2+|ho|2)[b1(2k-2d+1)+j1(2k+2)]+n因?yàn)閎1(2k-2d+1)與j1(2k+2)分別在I軸與Q軸上,可以通過分別討論g2(k)的實部與虛部來獲得譯碼.因此可以得到下面的譯碼規則:b1(2k-2d+1)=,Re:(k)]>0,b(2k+2)=1,mg(k)]>0其他0,其他注意到式(7)中的差分譯碼與文獻[4]中的 DSTBC檢測很類似,不同的是式(7)中存在更多的噪聲,而且每個復數表示不同的兩個軸上的符號通過上面的推導可以看出,如果中繼能夠正確的譯碼,在目的節點每個符號都有二階的分集因此當S到R的信道較好時,整個系統性能會由于空間分集而得到提高在CRC檢測錯誤的情況下,中繼R將不進行中繼此時對于接收端的譯碼不需進行任何改變,可以認為hD=0,則式(7)可以寫成g2(k)=hs|[b2(2k-2d+1)+j(2k+2)]+n由式(8)可以看到,無論協作節點的信道有多差,接收端都可以獲得一條鏈路上的性能但會引人較多的第1期季彥呈等:無線網絡中的一種異步差分空時協作方案3誤碼率分析假設CRC檢測出的錯誤概率為PcRc,則中繼參加協作的概率為1-Pcxc,CRC檢測正確,則默認該數據塊內所有的數據都是正確的,通過推導可得(見附錄)Pm-1-()[+假設中繼參加協作時接收端的誤碼率為Pa,中繼未參加協作時接收端的誤碼率為P。根據上面的假設可以看到整個系統誤碼率可以寫成如下的表達式P= Pcrc Pne+(1- PcRc)P(10)R參加中繼和不參加中繼的誤碼率可以分別寫成如下形式(見附錄):Ps=[1-(%n/(%b+8))2(%+12)/(yb+8))]/2(11)Pa。=[1-(%/(%+8))12]/2(12)將式(9),(11),(12)代入式(10)得到整個系統的誤碼率為P-[-(x)"]()x1)”[+立1仿真結果及性能分析本節中對該方案與無協作的 DBPSK,異步 DSTBC以及文獻[5]中的線性預測異步STBC進行了比較般的 DSTBC由于不能從單路數據中譯碼,所以采用了DF協議.仿真中 DBPSK的發送功率和兩節點協作發送功率一致假設幀長是100,CRC冗余為12源S到中繼R的信道以及中繼R到目的端D的信道是瑞利塊衰落信道,即在一幀內信道假設是不變的,而在下一幀信道才變化.采用BPSK調制假設S到D與S到R到D間的信道時延差為5,ZP的長度為10.首先令S到R間的信噪比ysg=20dB,研究各方案在目的節點不同信噪比下的性能,如圖5所示,一般的 DSTBC在異步錯位情況下性能較差,釆用線性預測的異步STBC性能也不太好,筆者所提方案在異步情況下仍然有2階的分集增益,圖中理論推導值在低信噪比時與實際仿真有一定差別,主要是由于理論推導時,省略了噪聲乘積對系統的影響,而該乘積在低信噪比時對系統性能影響相對較大.在用戶到目的點信噪比較小時,協作要比直傳性能差,這主要是因?yàn)槊總€協作用戶發送能量是直傳的一半,從而使協作時的實際信噪比要比直傳低,所以協作要比直傳性能差.圖6是在y=20dB時,研究》與系統誤比特率的關系從圖中看到y(tǒng),<13dB時協作比不協作的性能要差.這主要是由于協作節點間信道較差時,R不參與協作的情況較多,即只有S發送信號,且S的功率是直傳時發送功率的一半,所以此時性能要比直傳差10°4無協作DBPS一理論線性預測異步sTBc一無協作 DBPSKSR-I線性預測異步STBc圖5%6g=20dB時,各方蒙的誤碼性能圖6y。=20dB時,各方隸的誤碼率性能78西安電于科技大學學報(自然科學版)第36暮5結束語實際系統中,發射節點間達到完全同步幾乎是不可能的,而一般的 DSTBC在異步錯位情況下性能較差,筆者給出的異步差分空時協作方案,克服了一般 DSTBC在異步錯位情況下性能較差的缺點,解決了文獻[3]中一般 DSTBO不能用于異步協作的問題在發射節點間信道較好的情況下,系統可以獲得2階的分集度由于無需信道估計其復雜度降低,所以該方案可以用在無線傳感器網絡中以提高能量效率及穩定性,節省的功耗可以用于其它提高通信質量的方案1參考文獻:[1] Laneman J N, Wornell G W. Distributed Space-time Coded Protocols for Exploiting Cooperative Diversity in WirelessNetworks [J]. IEEE Trans on Inform Theory, 2003, 49(10):2415-2425.[2] Laneman JN, Tse D N C, Wornell G w. Cooperative Diversity in Wireless Networks: Efficient Protocols and OutageBehavior []. IEEE Trans on Inform Theory, 2004, 50(12)13062-3080[3] Li X. Energy Efficient Wireless Sensor Networks with Transmission Diversity [J]. Electron Lett, 2003,9(24)1753-1755.[4] Tarokh V, Jafarkhani H. A Differential Detection Scheme for Transmit Diversity[J]. IEEE J Select Areas Commun2000,18(7):1169-1174[5] Ng MC F, Hwu J, Li X. Asynchronous Space-time Cooperative Communications in Sensor and Robotic Networks [C/Ol].[2007-07-10].http://ucesp.ws.binghamtonedu/old/papers/icma2005_2.pdf[6] Tarasak P, Minn H, Bhargava V K. Differential Modulation for Two-User Cooperative Diversity Systems[J]. IEEE JSelect Areas Commun, 2005, 23(9): 1891-1900.[7] Li X, Chen M, Liu W. Application of STBC- Encoded Cooperative Transmissions in Wireless Sensor Networks[J]. IEEESignal Processing Letters, 2005, 12(2), 134-137.[8] Mheidat H, Uysal M, AH-Dhahir N. Equalization Techniques for Distributed Space- Time Block Codes With Amplify-andForward Relaying[J]. IEEE Trans on Signal Processing, 2007,55(5):1839-1851.[9] Proakis J G. Digital Communications[ M]. 3rd Ed. New York: McGraw-Hill, 1998[10] Gao C, Haimovich A M. BER Analysis of MPSK Space- Time Block Codes With Differential Detection[J]. IEEECommunications Letters, 2003. 7(7): 314-316.[1]杜軍朝,劉惠,陳平.無線傳感器網絡中鄰居發現及鏈路通信質量預測技術[].西安電子科技大學學報,200734(2):181-186.Liu Hui, Chen Ping. Study of Neighborhood Discovery and Link Quality Estimation in WSNs [J].niversity(Natural Science), 2007, 34(2): 181-186附錄A.CRC檢測出錯的概率在推導CRC檢測的概率時,假設如果CRC檢測正確,則默認該數據塊內所有的數據都是正確的時隙1,S到R采用 DBPSK調制,其錯誤概率為Ps=exp(》)/2.假設進行CRC編碼的數據長度為L,則PcRc =1-(1-PDBPsK )-=1-(1-exp(-y)/2)其中γ的概率密度函數為戶()=(1/7)exp(-y/),其中y=ELh|21/=g2.所以,可以得到:Pm=[1-(1-exp(-m)/2)2](exp(-y/)/)dy根據文獻[6]中的推導,可以得到CRC檢測出錯誤的概率為PL+1-lL+1/yRB.R參加協作的概率第1期季彥呈等:無線網絡中的一種異步差分空時協作方蒙當R參加中繼,經處理的接收端信號如式(5),將式(5)展開可得g2(k)=(hs|2+|h。{2)+h[s1(2k-2d+1)w(k)-s(2k)v(M一k)+vDs(2k-2d-1)v4(k+1)-vD1(2k+2)(M一k+1)]+h,D[s,(2k+2)wi(k)+si(2k-2d-1)wi(M-k)+Us. Ds(2k)w(k+1)+vsD51(2k-2d+1)v(M一k+1)]+v(k+1)w(k)+(M一k+1)v(M一k)其中β=b1(2k-2d+1)+j(2k+2),v。=hD/hD,四D=hs/hs,上式中的最后兩項的噪聲乘積在大信噪比下對系統性能影響較小。,可以忽略不計根據文獻[10]定義下面的變量X=hs.p, X,=hR.pY1=hsDB+s1(2k+2)w(k)+51(2k-2d-1)v4(M一k)十vS D s, (2k)w (k+1)+vs D S:(2k- 2d+1)w (M-k+1)Y=hR.DP+s,(2k-2d+1)w(k)-s,(2k)W (M-k)+v,D51(2k-2d-1)v(k+1)-vbs’(2k+2)w(M一k+1)根據上面可得g2(k)=XY+X2Y2,其中,EX1X2]=EY1Y2]=EXY]=EX2Y]=0,mnEXX]=EX2x]=1,=ELh3b|2]/+Eh,2]/=2/,mn=EYY]=EY2Y]=2+8/7b,mn=EXY]=EX2Y]=22,EXY2]=EXY]=0,所以(X1,Y1)和(X2,Y2)是成對獨立同分布的零均值相關復高斯隨機變量現在的問題與文獻[9,App.C]和文獻[10]中所解決的問題比較接近符號B可以認為位于相對實軸順時旋轉r/4的QPSK的星座上因此P可以看作是g2(k)的相位位于x/4與5x/4之間的概率因?yàn)榈母怕拭芏群瘮?shù)P(的)是偶函數,其錯誤概率可以表示成P=P(x≤0≤)=mPOd0+2J.P(d0(13)式(13)與QPSK在瑞利信道下的錯誤概率表達式相同:10,根據文獻[9]中QPSK的誤碼率分析及文獻[6]和文獻[10]中的推導可得P-[1-a2y2()(4=器門(14)其中N為信道個數,當R參加中繼時N為2,H=m。/(mnmn)2=(0/(%+4))2,對于本方案來說,接收端的誤碼率為1-(x+8)yb+12b+8C.R不參加協作的概率當R不參與中繼,經處理的接收端信號如式(8),將式(8)展開得g2(k)=|hsb|2+hs.[s1(2k+2)w(k)+s(2k-2d-1)l(M一k)+vp(2k)4(k+1)+vsD51(2k-2d+1)4(M一k+1)]+w(k+1)v(k)+v4(M一+1)(M一k),其中β=b1(2k-2d+1)+j(2k+2),vD=hsD/hsD定義XI =hs. DYI=hs. pP+si(2k+2)w,(k)+s, (2k-2d- 1)w(M-k)+vsbs1(2)v4(k+1)+vD(2k-2d+1)w(M一k+1)根據上面定義可得g2(k)=X1Y1,其中mn=E[x1X]=1,m,=E[X1Y1]=22,當R不參與協作時,只有S發送信號,與協作時比,信噪比%減為一半且N4=1,此時y=ELhs|2]/+E[|h|2]/=1/d=0/2,mn=EY1Yi]=2+8/7,所以(X1,Y1)是成對零均值相關復高斯隨機變量,互相關系數H=mn/(mmy)=(b/(%+4)12,將其代人式(14)可得P-=2(1-(+8))(編輯:高西全)
