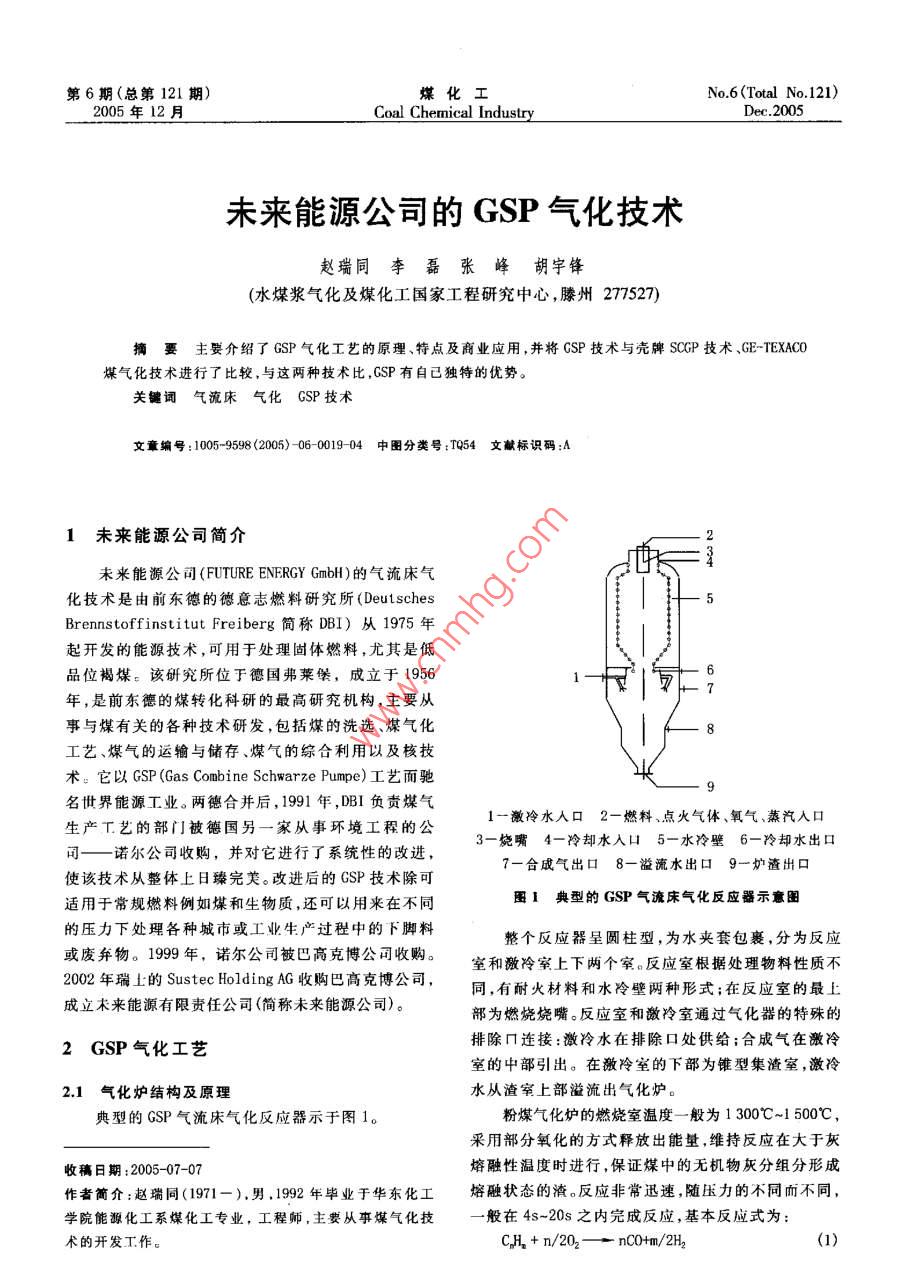

第6期(總第121期)煤化工No.6(Total No.121)2005年12月Coal Chemical IndustryDec.2005未來能源公司的GSP氣化技術趙瑞同李磊張峰胡宇鋒(水煤漿氣化及煤化工國家工程研究中心,滕州277527)摘要主要介紹了GSP氣化工藝的原理、特點及商業應用,并將GSP技術與殼牌SOGP技術、GE-TEXAC0煤氣化技術進行了比較，與這兩種技術比,CSP有自己獨特的優勢。關鍵詞氣流床 氣化GSP技術文章編號:1005-9598 (2005) -06 0019-04中團分類號 :TQ54文獻標識碼 :A1未來能源公司簡 介未來能源公司(FUTUREENERGYGmbH)的氣流床氣化技術是由前東德的德意志燃料研究所(Deulsches5Brennstoffinstitut Freiberg簡稱DBI)從1975年起開發的能源技術,可用于處理固體燃料,尤其是低品位褐煤。該研究所位于德國弗菜倦，成立于19561-7|實6年，是前東德的煤轉化科研的最高研究機構,主要從事與煤有關的各種技術研發,包括煤的洗選、煤氣化8工藝、煤氣的運輸與儲存、煤氣的綜合利用以及核技術。它以GSP (Gas Combine Schwarze Pumpe)工藝而馳名世界能源工業。兩德合并后,1991年,DBI負責煤氣1一激冷水人口2- 燃料、點火氣體、氧氣、蒸汽入口生產工藝的部門被德國另一家從事環境工程的公3-燒嘴4一冷卻水入口5一水冷壁 6- 冷卻水出口司一- 諾爾公司收購，并對它進行了系統性的改進，7-合成氣出口8- 溢流水出口9-爐渣 出口使該技術從整體上日臻完美。改進后的GSP技術除可適用于常規燃料例如煤和生物質,還可以用來在不同圍1典型的GSP氣流床氣化反應器示意圖的壓力下處理各種城市或工業生產過程中的下腳料整個反應器呈圓柱型,為水夾套包裹,分為反應或廢弁物。1999 年，諾爾公司被巴高克博公司收購。室和激冷室上下兩個室。反應室根據處理物料性質不2002年瑞上的SustecHoldingAG收購巴高克博公司,同，有耐火材料和水冷壁兩種形式;在反應室的最上成立未來能源有限責任公司(簡稱未來能源公司)。，部為燃燒燒嘴。反應室和激冷室通過氣化器的特殊的排除口連接:激冷水在排除口處供給;合成氣在激冷2 GSP氣化工藝室的中部引出。在激冷室的下部為錐型集渣室,激冷2.1氣化爐結構及原理水從渣室上部溢流出氣化爐。典型的GSP氣流床氣化反應器示于圖1。粉煤氣化爐的燃燒室溫度- - 般為1 300C~1 500C,采用部分氧化的方式釋放出能量,維持反應在大于灰收稿日期:2005-07-07熔融性溫度時進行,保證煤中的無機物灰分組分形成作者簡介:趙瑞同(1971-).男.1992年畢業于華東化工熔融狀態的濟。反應非常迅速,隨壓力的不同而不同，學院能源化工系煤化工專業，工程師,主要從事煤氣化技-般在4s-20s之內完成反應,基本反應式為:術的開發工作。CH.+ n/202一- - nC0+m/2H21)煤化工2005年第6期反應物粉煤通過氮氣攜帶加壓與高壓氧氣、蒸汽相當高,甲烷含量很低,不產生焦油、酚及高級烴等復經氣化爐反應室上部工藝燒嘴噴人氣化爐。顆粒在高雜的副產物,所以所排放廢水少,對環境基本不產生溫中快速發生熱裂解反應，裂解產物在高濃度的氧中污染,且處理起來亦相當簡單。迅速燃燒,從而提供了維持高溫的反應環境。顆粒夾合成氣可以用來合成氨、合成甲醇、羰基合成、發帶在氣流中，各個顆粒可以認為是被氣體隔開獨立地電(IGCC)及作為燃料氣等。通過多年的研究、試驗與操進行燃燒和氣化反應。粉煤氣化反應大致可分為三個作運行,GSP技術已可以作為各種原料氣的提供者。區域:2.2氣化流程(1)裂解區和揮發分燃燒區氣化反應是在反應室中進行的。反應物與氧氣、當煤粒噴人爐內高溫區域，煤顆粒將被迅速加蒸汽一同通過工藝燒嘴噴人氣化爐后,在反應室內進熱，釋放出揮發物。揮發物的數量與反應物的性質、行部分氧化反應,生成的粗合成氣、熔渣及未反應完環境溫度、顆粒大小及升溫速度有關，裂解產生的全的碳并流向下進人激冷室。粗合成氣經脫筑水噴淋揮發物迅速與氧氣發生反應，因為這一區域的氧濃降溫送洗滌塔洗滌除塵，合格后送后系統進人調質處度高，所以揮發物的燃燒是完全的，同時產生大量理系統。系統灰水處理采用減壓與冷凝、氨汽提、沉降的熱量。及壓濾工藝處理后循環使用。(2)燃燒-氣化區煤中的無機物形成的渣顆粒堆積在充滿水的敵在這一區域內,脫去揮發物的煤焦或其他碳顆粒，冷室底部,激冷固化后由鎖斗倉排出。由一聯鎖控制-方面與殘余的氧反應(產物是CO和CO2的混合物)，系統控制鎖斗集渣與排渣。渣經刮板撈渣機撈出后計另一方面與水蒸氣和CO2反應生成CO和H2,CO和H2又量,取樣,裝人渣車外運。經過冷卻和?；幚砗蟮玫娇稍跉庀嘀信c殘余的氧反應,產生更多的熱量。的碎石狀產品可以用作建筑行業混凝材料。(3)氣化區.GSP的運行燒嘴與開工燒嘴為一組合結構,由于燃燒物進入氣化區后，發生下列反應:碳和CO2氣化爐燃燒室內溫度高，燒嘴長期受到高溫侵蝕,為的反應，碳和H2的反應,甲烷轉化反應和煤氣轉化反延長燒嘴的使用壽命,有專門針對燒嘴進行冷卻的燒應。簡單的綜合反應如下:嘴冷卻水循環保護系統。為了了解工藝燒嘴的狀況，CH. + n/202-一nC0 + m/2H2(2)要對燒嘴冷卻水的流量、溫度、壓力進行監控。CJH + nH20一nC0+ (n + m/2)H2(3)另外,為保證系統安全運行,裝置帶有安全邏輯:C+2H,- + CH,(4)保護系統,當有危害生產過程安全、斷電、斷儀表空氣CH+ (n+m/4)02- 一nCO2 + m/2H0(5)等情況發生時,可立即觸發安全邏輯系統停車。C +C02-一2C0(6)2.3 合成氣成分CH↓+H20-一C0 + 3H2(7)在氣流床氣化反應器中,進行操作的高溫環境能C0+H20-一CO2+H(8)夠確保幾乎所有的氣化原料轉化為產品氣。多種不同上述反應產物主要為C0+H2和少量的水蒸氣及燃料、下腳料以及廢棄物的氣化所產生的粗合成氣的C02等。由于在高溫(1 400C左右)下反應,碳轉化率成分都在表1典型的合成氣成分的范圈內。表1不同燃料氣化合成 氣成分成分無煙煤石油焦褐煤油料生物質家庭垃圾下水道污泥H2/%23145272932C0/%65l850l949381412CH/%<0.10<0. 10N2/%5.506.504. 302.906. 305. 606.70.HS/%0. 461. 300.200.100. 120.360.28COS/%0. 040.160.020. 010. 02HCN/mg.m'1, 000. 801. 000. 300.012. 00NH/mg.m90.400.300.24 :0. 400. 25熱值/MJ.m311.1010. 9010.3011.209.30:9.40.9. 702005年12月趙瑞同等:未來能源公司的GSP氣化技術一21GSP氣化工藝的試驗煤種包括德國、南非、西班.氣化工藝從而開拓了化工及其相關行業環保性加工牙,捷克、澳大利亞保加利亞、前蘇聯、波蘭以及中國的領域。的典型煤種,其中中國煤是黑龍江省伊蘭煤。-般情況下,非氣流床氣化工藝的煤氣中含較多3GSP氣流床氣化技術的特點的大分子碳?xì)浠衔?需要復雜的下游氣體處理配套系統和廢水處理系統。但使用氣流床氣化反應器處理3.1 GSP 氣流床氣化技術具有氣流床氣化的突出優廢料則不會產生這樣的問題。點:煤種適應廣、處理能力大、氣化效率高、碳轉化率在氣化過程中產生的有毒成分,如硫化氫、硫醇、高、環境友好等。氰化物和氨氣等可以用常規的氣體處理工藝進行處3.2GSP氣化的給料有干法和濕法兩種,可以氣化原理。生礦物質原料,也可以處理其他化工過程的廢棄物及.4 其他相關研究下腳料,把它們轉化為粗氣，再把這種粗氣加工為嚴從熱力學角度看，傳統燃料(例如煤炭)、工業格符合環保標準的可再利用原料與合成氣。在英國和廢物、生活和商業垃圾的氣化原理是相同的。通過.捷克的兩套商業運行裝置中,分別處理的是其他技術多年在煤氣化方面積累的經驗，GPS氣化工藝不僅不易處理的化學廢液和煤焦油。能處理化工下腳料和廢棄物，還能在其他化學品生3.3 GSP 氣化爐的氣化室有耐火磚和水冷壁兩種結產和能源再生方面得到最大程度的利用。因此，根構?？梢愿鶕?jù)原料的不同性質選取不同的結構。據具體原料的物理和化學特性的不同，就有了目前3.4 GSP氣化工 藝的整個氣化爐外殼為一水夾套結各種各樣的不同形式的氣化反應器。通過加壓氣流構，減少熱損,提高了整體熱效率。床產生的粗氣，再經過不同過程的處理，就可以得到.5 GSP氣化技術的工藝運行燒嘴與開工烘爐燒嘴有價值的物質如合成化學品和燃料。CSP氣化工藝是為組合結構,這樣可使整個開車過程簡單、迅速。從褐煤的處理開始的,拓展到石油焦氣化,特別是后3.6 GCSP 氣化爐同樣適應于大規模，目前已設計出熱來更是延伸到大量的城市垃圾、其他化學工業的廢功率400M/h相當于A處理煤2000t的氣化爐。油、廢料、工業有機及無機有害物、木頭甚至稍草等生3.7 GSP氣化技術與其他氣流床氣化技術的比較列物質的氣化。由于掌握了大量的環保應用技術,GSP于表2。表2幾種氣流床氣化工藝 的比較FUTURE ENERGY GmbHGEShell / Krupp-UhdeGSP水冷壁GSP耐火材料TexacoShell / PrenflowShell給料煤、含灰物料油、無灰物料由煤油給料系統氣動，漿進料漿進料氣動灰分> 1%<1%爐渣熔渣壓力可達到8. 0MPa可達到8.0MPa可達到4. 0MPa處理能力可達到500 ww可達到500 MwW可達到500 MW反應器璧水冷壁耐火材料(耐火磚)耐火磚局部水冷壁器璧更換間隔10年5年1年~2年反應器熱損失1%-5%低中氐‘起動時間1h3d完全淬火綜合,放射型熱完 全或局部淬火淬火/氣冷完全或局部淬火放射型熱交換器交換器和合成放射型熱交換器放射型熱交換器.(視給料定)氣預冷卻碳轉化率>99 %>98%>99%冷氣效率78 %~83 %83.5%70. 5%83. 0%83. 5%2-煤化工2005年第6期生的液體廢物,包括含氫氰酸和硝酸鹽的副產物以及4GSP工藝的商業應用含硫酸鉸的有機物)生產燃料氣。氣化爐的熱功率4.1 黑水泵(Schwarze Pumpe)廠為30 MW/h;氣化爐反應室為水冷壁結構，體積為3.51984年在德國SVZ建立了示范工廠,并進行了相m';反應壓力為2.9 MPa。進料系統為液態供料;配套關試驗研究。氣化爐的熱功率為130 sW/b(相當于日采用高、低壓蒸汽發生器進行氣體冷卻;合成氣凈化處理煤720t)。1984年-1986年使用普通的含鹽的褐采用過濾器及羰基硫(COS)水解;系統灰水處理采用煤試運行;1986年-1990年進行含鹽褐煤的工業化生減壓與冷凝、氨汽提、沉降及壓濾工藝。產(滿負荷) ;1990年-1992年使用天然氣進行工業生4.3 捷克共和國Vresova Sokolovska uhelna, a.s.廠產(滿負荷) ;1992年~1994年試驗油氣化;從1994年GSP氣化爐情況起對污泥與固態焦油的懸浮物進行氣化;1998年與2005年擬建,利用GSP氣化工藝處理煤焦油用于生產甲醇的裝置聯合運行并進行整體聯合循環發電.進行IGCC的原料氣。氣化爐的熱功率為140 MW/h;氣(IGCC)的試驗?；癄t的反應室為水冷壁結構、反應室體積是15 w;氣4.2英國Middlesbrough BASF plc，Seal Sands廠化爐操作壓力為2.8MPa;氣化反應溫度為1 400C;GSP運行情況該裝置的供料系統為液態供料;合成氣凈化采用噴霧200年在英國米德爾斯堡,BASF公司利用GSP洗滌器;裝置的灰水處理采用減壓與冷凝、氨汽提、沉.氣化工藝處理化工廠的液態廢物(尼龍合成過程中產降及壓濾工藝。.GSP Gasification Technology of the Future Energy CompanyZhao Ruitong , Li Lei, Zhang Feng and Hu Yufeng(National Research and Engineering Center for Coal Slurnry Gasifcationand Coal Chemical Industry, Tengzhou 277527)Abstract This paper introduces the philosophy, features and commercial application of the GSP gasification tech-nology, and compares it with SCGP and GE-TEXAC0 technologies. GSP teebnology has evident advantages of entrained-flow gasifieation of wide flexibility of feedstock, large capacity, high gasfication efficiency and environmentally friendly.Key words entrained -flow, gasification, GSP process業業業*業業業業業業業必業施業業全省業業業業業*當業業業業業業業業業業*業辛***業業業*業當業《低溫與特氣》2006年征訂啟事《低溫與特氣》創刊于1983年,是由光明化工研究設計院、全國特種氣體信息站共同主辦的國內外公開發行的科技期刊,國內統一刊號CN 21- 1278/TQ,國際標準刊號ISSN 1007-7804。木刊是我國特種氣體行業中唯- -- .家E式期刊,它所選取的特氣與低溫兩大報道角度，既具有相互的獨立性,又具有其內在的有機聯系,將二者很好地融匯于一刊之中,對本附讀者余面地把握科研、開發、生產與管理的新發展、新動向提供了. 條捷徑?！兜蜏嘏c特氣》竭誠為航天、電子、光纖、化工、機械、石油、環保等領域的科研、設計、生產、使用、教學及管理等部門1服務。我刊曾狀1998 年度化工系統優秀信息成果三等獎、2002年度全國石化行業優秀期刊三等獎、首屆《CAJ-CD規范》執行優秀獎,并被《中國期刊網》及《網》全文收錄,也是《中國化學化工文摘》錄用期刊、《中國學術期刊綜合評價數據庫》米源期刊?！兜蜏嘏c特氣》為雙月刊,采用國際期界通行的大16開本膠印。2006年國內每期定價12元,全年72元(含郵費),國.內讀者可在全國各地郵局訂閱,也可直接從編輯部訂閱,國內郵發代號8-261。國外讀者可通過中國出版對外貿易總公司(北京782信箱,郵編10011)訂閱,國外發行代號DK21015。本編輯部尚有1984年-2005年《低溫與特氣》過刊,每套1200元,有需要的單位及個人請真接與編輯部聯系。地址;大連市甘井子區甘北路34號《低溫 與特氣》編輥部郵編:116031聯系人:田波電話:0411-8596102285961021傳真:0411-85961021網址:http://DWTQ. chinajournal. net. cnhttp://dwytq. periodicals. net. cnE-mail :DWTQSchinajournal. ne1. cn;dwytq@per iodicals. net. cn
