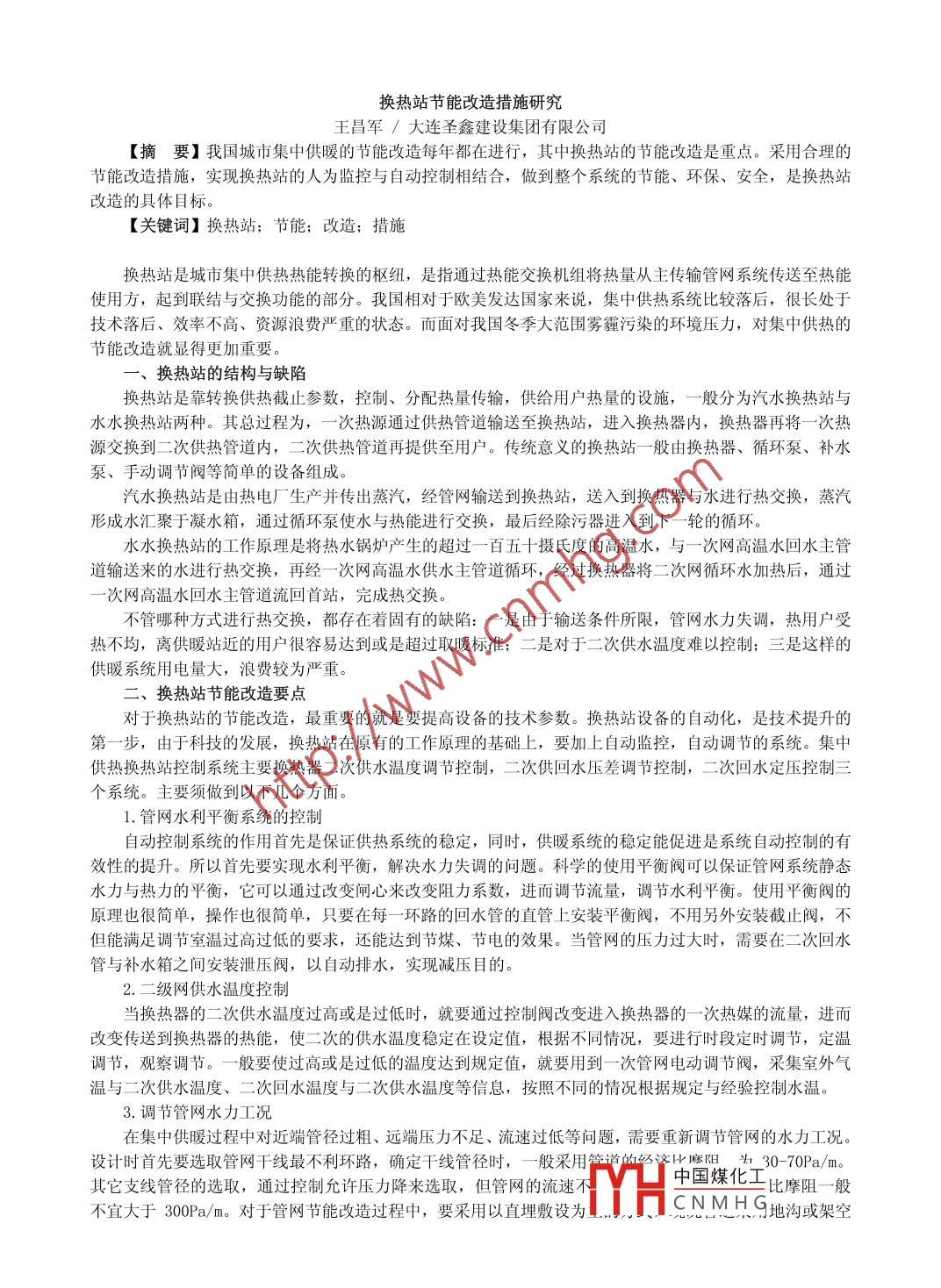

換熱站節能改造措施研究王昌軍/大連圣鑫建設集團有限公司【摘要】我國城市集中供暖的節能改造每年都在進行,其中換熱站的節能改造是重點。采用合理的節能改造措施,實現換熱站的人為監控與自動控制相結合,做到整個系統的節能、環保、安全,是換熱站改造的具體目標【關鍵詞】換熱站;節能;改造;措施換熱站是城市集中供熱熱能轉換旳樞紐,是指通過熱能交換杋組將熱量從主傳輸管網系統傳送至熱能使用方,起到聯結與交換功能的部分。我國相對于歐美發達國家來說,集中供熱系統比較落后,很長處于技術落后、效率不高、資源浪費嚴重的狀態。而面對我國冬季大范圍霧霾污染的環境壓力,對集中供熱的節能改造就顯得更加重要。、換熱站的結構與缺陷換熱站是靠轉換供熱截止參數,控制、分配熱量傳輸,供給用戶熱量的設施,一般分為汽水換熱站與水水換熱站兩種。其總過程為,一次熱源通過供熱管道輸送至換熱站,進入換熱器內,換熱器再將一次熱源交換到二次供熱管道內,二次供熱管道再提供至用戶。傳統意義的換熱站一般由換熱器、循環泵、補水泵、手動調節閥等簡單的設備組成。汽水換熱站是由熱電廠生產并傳岀蒸汽,經管網輸送到換熱站,送入到換熱器與水進行熱交換,蒸汽形成水匯聚于凝水箱,通過循環泵使水與熱能進行交換,最后經除污器進入到下一輪的循環水水換熱站的工作原理是將熱水鍋爐產生的超過一百五十?dāng)z氏度的高溫水,與一次網高溫水回水主管道輸送來的水進行熱交換,再經一次網高溫水供水主管道循環,經過換熱器將二次網循環水加熱后,通過次網高溫水回水主管道流回首站,完成熱交換。不管哪種方式進行熱交換,都存在著固有的缺陷:一是由于輸送條件所限,管網水力失調,熱用戶受熱不均,離供暖站近的用戶很容易達到或是超過取暖標準;二是對于二次供水溫度難以控制;三是這樣的供暖系統用電量大,浪費較為嚴重、換熱站節能改造要點對于換熱站的節能改造,最重要的就是要提高設備的技術參數。換熱站設備的自動化,是技術提升的第一步,由于科技的發展,換熱站在原有的工作原理的基礎上,要加上自動監控,自動調節的系統。集中供熱換熱站控制系統主要換熱器二次供水溫度調節控制,二次供冋水壓差調節控制,二次回水定壓控制三個系統。主要須做到以下幾個方面。1.管網水利平衡系統的控制自動控制系統的作用首先是保證供熱系統的穩定,同時,供暖系統的穩定能促進是系統自動控制的有效性的提升。所以首先要實現水利平衡,解決水力失調的問題?？茖W(xué)的使用平衡閥可以保證管網系統靜態水力與熱力的平衡,它可以通過改變閘心來改變阻力系數,進而調節流量,調節水利平衡。使用平衡閥的原理也很簡單,操作也很簡單,只要在每一環路的回水管的直管上安裝平衡閥,不用另外安裝截止閥,不但能滿足調節室溫過高過低的要求,還能達到節煤、節電的效果。當管網的壓力過大時,需要在二次回水管與補水箱之間安裝泄壓閥,以自動排水,實現減壓目的。2.二級網供水溫度控制當換熱器的二次供水溫度過高或是過低時,就要通過控制閥改變進入換熱器的一次熱媒的流量,進而改變傳送到換熱器的熱能,使二次的供水溫度穩定在設定值,根據不同情況,要進行時段定時調節,定溫調節,觀察調節。一般要使過髙或是過低的溫度達到規定值,就要用到一次管網電動調節閥,采集室外氣溫與二次供水溫度、二次回水溫度與二次供水溫度等信息,按照不同的情況根據規定與經驗控制水溫。3.調節管網水力工況在集中供暖過程中對近端管徑過粗、遠端壓力不足、流速過低等問題,需要重新調節管網的水力工況。設計時首先要選取管網干線最不利環路,確定干線管徑時,一般采用比麼陽日為30-70Pa/m。其它支線管徑的選取,通過控制允許壓力降來選取,但管網的流速不中國煤化工比摩阻一般不宜大于300Pa/m。對于管網節能改造過程中,要采用以直埋敷設為CNMH地溝或架空敷設方式的管網,在路由條件允許的情況下,全部改為直埋敷設的方式4采用變頻技術利用交流異步電動機的節電措施,就是采用不同方式來適合不同的溫度與壓力對水泵進行控制,實現調速節能。一般較為常用的調速方法有液力耦合器調速、串級調速、電磁調速和變額調速四種。采用變頻器調速控制方式來調節水流量,這在節電上比較有效。換熱站內循環水泵上的變頻控制,由壓力傳感器檢測回水管網中的實際壓差,管網實際壓差與設定壓差有偏差,便輸岀偏差信號,由偏差信號通過變頻器自動控制調整電源輸岀頻率,進而改變水泵轉速,使管網壓力不斷向設定壓差趨近,從而使水泵根據需水量自動調節供水量,達到節電節水的目的。5.提高系統安全控制安全是整個換熱站改造中首先要遵守的宗旨,無論在哪部分升級改造的過程中,也要做到安全的防護,消除安全隱患,才能進一步的實現節能。其中安全的意義,包括零事故,還包括故障的檢查與檢修。這就要求達到整個供熱系統始終在無故障安全運行的狀態,在岀現故障時能及時報警,并能迅速顯示在什么部位出現故障,能夠采取措施補救。系統可設自動并手動切換電路控制系統,系統也可以自動檢測供回路水壓差的變化,可以自動調節變頻泵的轉速和自動停啟備用泵,來達到維持管網供回壓力差恒定的效果。同時要設置自動補水泵運轉檢測系統,以監控補水過程的壓力,在壓力過大的時候自動開啟泄壓閥。在管網壓力發生變化,超過限度時,要保證報警系統的正常使用。對于集中供熱過程中節能問題的建議世界能源日益緊缺,我國每年對于環保要求更加嚴格,因此冬季節能仼務變得更為艱巨。集中供熱系統需要進一步升級改造,。結合目前集中供熱系統的發展及主要的節能技術,在老舊集中供熱設備與系統的基礎上進行改造。首先,煤改氣改造時,根據熱負荷數據,結合用熱區域的供熱系統的長遠發展,確定鍋爐的臺數與鍋爐類型,在每臺燃?xì)忮仩t煙道上設置一臺換熱式煙氣余熱回收裝置,可以有效的進行熱能利用第二,在相同供回水溫度條件下,直埋敷設管道與地溝敷設管道相比,單位管長熱損失大幅減少,且直埋敷設投資少、工期短,節約了造價,并且施工時可以利用原有地溝敷設進行直埋敷設改造。第三,針對熱用戶用熱的程度不同,有住戶,有工廠,有學校,要設置分區、分溫、分時段控制系統,避免熱量浪費,在用戶供熱方面,用戶逐漸的實現熱能分戶控制,而這就需要換熱站做好監控,及時做好熱能與壓力控制。供熱系統建立自動監控系統,將外網的運行溫度、壓力等參數及末端用戶的溫度采集數據傳輸回鍋爐房?jī)?nèi)的控制室,并進行遠程監控及調節由于集中供熱系統升級與更新的周期較長,因此做節能改造要從小處著手,多了解實際情況,結合整個供熱系統的節能技術對換熱站進行節能改造,逐步解決老舊供熱系統中遺留的冋題,以提高整個供熱系統的供熱效率參考文獻[1]孟哲,劉應宗,金宇澄.我國集中供熱的現狀與對策[J].華東交通大學學報,2004(6)[2]鄧雪榮,莫敬一淺談供熱站節能降耗的技術和措施[冂].資源節約與環保,2007~(5)[3]徐逢祥.建筑節能形勢與發展[J].供熱信息.2006.(2)中國煤化工CNMHG
