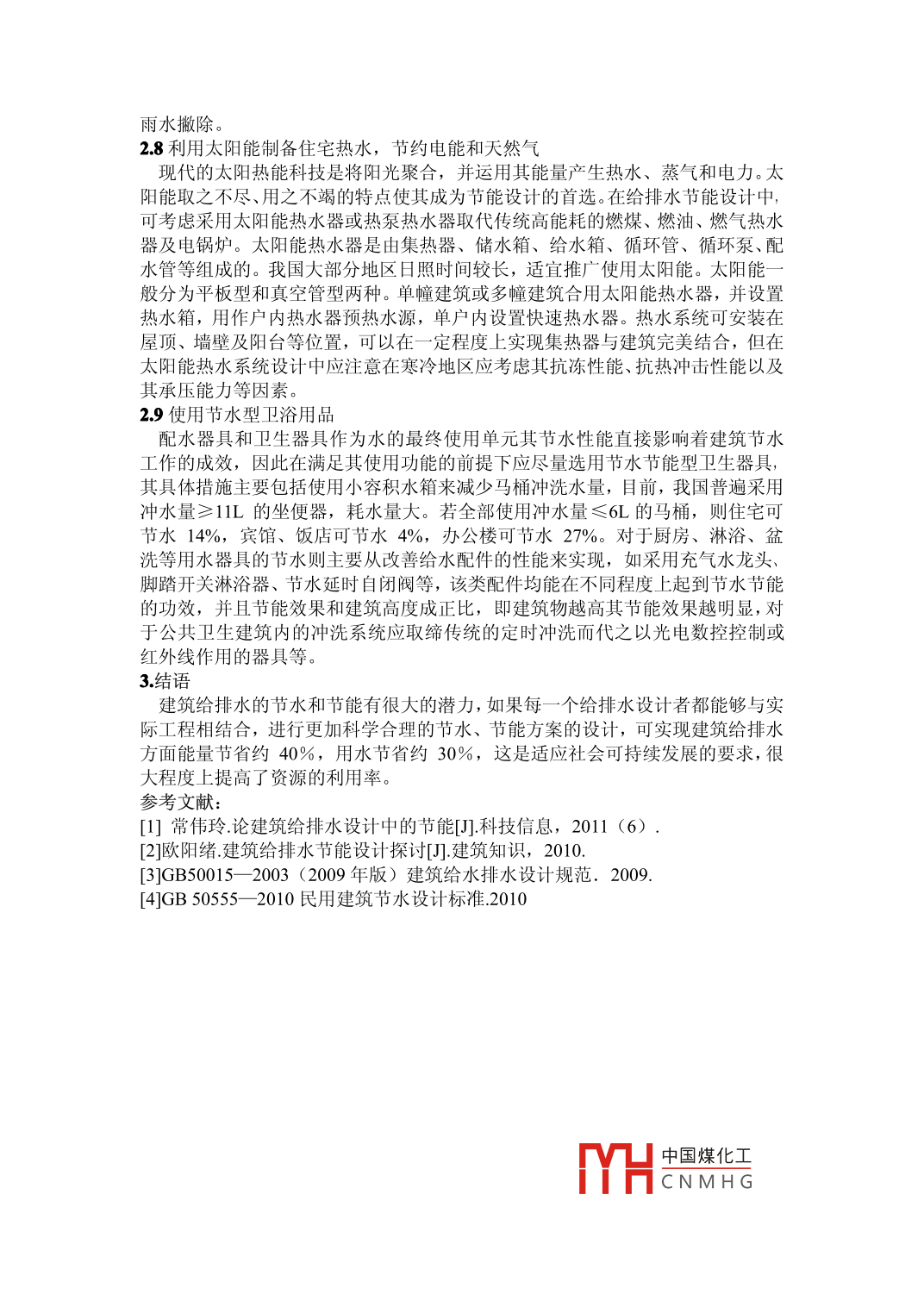

談建筑給排水節能設計龍世聯深圳市建筑設計研究總院有限公司518031摘要:隨著經濟體制的不斷改革,城鎮化建設建筑內部用水量逐年遞増,建筑給排水系統中節水節能問題不可忽視,我們要做好全方面的考慮,做到真正的節水節能。本文將簡單的闡述一下建筑給排水系統中節水節能的相關措施關鍵詞:建筑給排水;節能設計;意義;節能措施中圖分類號:TU2文獻標識碼:A文章編號引言給排水系統是任何建筑都必不可少的重要組成部分。一般建筑物的給排水系統包括生活給水系統、生活排水系統和消防水系統,這幾個系統都是樓宇自動化系統重要的監控對象。我國人口眾多,相比之下的用水量比其他的國家多得多,而且我國又是一個水資源緊缺的國家,所以水資源供應情況存在著很多問題,我們要節約用水,珍借水資源1.節能設計的意義水是生命之源,不僅關系國計民生,也對經濟發展和社會進步起著重要作用近年來能源危機進一步加劇,水資源日益緊張,世界各國越來越重視水資源的保護、中水利用,以及污水治理。在建筑領域,給排水的設計如何能達到節能也成為檢驗建筑物是否節能的標尺,因此做好給排水節能設計很有必要,是設計環節中的重要環節。故好建筑給排水節能設計具有深遠的意義。2給排水設計的節能措施21采用疊壓無負壓供水設備常規二次供水一般采用水池、加壓泵、高位水箱等供水方式,該種方式很容易造成二次污染和浪費能源,近年來采用的變頻供水也需要設置調節池因此仍存在次污染問題,并且在水箱、水池等清洗過程中也會給人們生活帶來不便,同時在市政管網壓力允許的情況下市政管網壓力可以充分利用,且該壓力具有壓力波動小,不易出現偶然停水、對周邊建筑影響較小等特點,因此新型建筑中采用既環保、衛生又節能的管網疊壓供水設備是二次供水方式的首選方案。疊壓供水設備因能充分利用市政管網的壓力所以其可實現節能,并且其對間歇供水的部門有水質方面的優勢,但該種設備無儲備水量,因此若市政管網條件好該種供水方式可優先利用,但若市政管網壓力不穩定或經常停水的地區則不宣采用,在選用該種供水形式時應明確市政管網可利用的水壓,以防由于管網水壓偏低導致供水水泵長期處于低效工作狀況而增加其能耗,并應保證崩組進水口工作壓力范圍內水泵在高效區內運行。該種方式同以往二次供水方式比較具有以下系列優點:減少投資。該種方式無需修建水池及水箱:減少污染。由于水在水池水箱內停留會導致微生物滋生引起污染等,而該種方式由于無停留時間因此可以減少污染;節省能源22完善熱水供應循環系統大多數集中熱水供應系統在設計中未考慮熱水循環系統多環路阻力的平衡,循環流量在靠近加熱設備的環路中岀現短流,使遠離加熱設備的環路中水溫下降熱水管網布置或計算不合理,致使混合配水裝置冷熱水匡十相蘭縣23發展IC卡水表和遠傳水表中國煤化工CNMHG近幾年,我國住宅設計開始將水表相對集中或統一設于一樓(或設備層),或把水表設于管井內。這些設計會造成供水管線的增加和成本的提高,同時還增加了旋工難度和住戶驗看水表不方便等問題。可見,我國的水表應用技術應朝著IC卡水表和遠傳水表系統的方向發展2.4高層建筑生活給水系統采用豎向分區GB50015-2003(2009年版)建筑給水排水設計規范第3.3.4條規定,衛生器具給水配件承受的最大工作壓力不得大于0.6MPa;第3.35條規定,高層建筑生活給水系統應豎向分區,豎向分區應符合下列要求:各分區最低衛生器具配水點處的靜水壓力不宜大于0.45MPa,特殊情況下不宜大于0.55MPa;水壓大于0.35MPa的入戶管(或配水橫管,宜設減壓設施。給排水工程設計中,如果分區壓力選擇過大,衛生器具給水配件可能會由于長時間超壓而容易產生水流泄露和能源的浪費。“規范”第3.3.6條規定建筑高度不超過100m的建筑的生活給水系統,宜采用分區并聯供水或分區減壓的供水方式。如果從節約能源的角度考慮,設計中有條件的情況下最好采用分區并聯的供水方式,合理的供水方式可節能25%40%25采用變頻調速水泵髙層建筑通常采用水泵水箱聯合供水方式,由水泵將水提升到高位水箱,再向下供水,為防止一些用水點超壓,需設置減壓裝置,造成不必要的能耗,而由于電機的啟動非常頻繁,也會造成電能的大量浪費。設計中可以采用變頻調速水泵直接向給水系統供水,采用調節速度的方式來調節流量,根據水量需要自動調節水泵電機轉速,水量需要大時電機轉速增大,需要小時電機轉速減小,避免電機頻繁啟動,從根本上防止電能浪費。同時省去了水箱、水罐,減少了設備投資費用。有調查結果顯示,采用變頻調速水泵供水,節電率可達30%50%。如今變頻調速技術已經日臻完善和成熟,具有顯著的節電效果、方便的調速方式、較高的調速范圍、完善的保護功能以及運行可靠等優點,因此推廣變頻調速水泵在建筑給排水系統中的應用,對于減少電能浪費具有重要意義26開發中水中水來源于建筑生活排水,包括人們?nèi)粘Ｉ钪信懦纳钗鬯蜕顝U水。生活廢水包括冷卻排水、淋浴排水、盥洗排水、洗衣排水及廚房排水等雜排水。不含廚房排水的雜排水稱為優質雜排水。中水指的是各種排水經過處理后,達到規定的水質標準,可在生活、市政、環境等范圍內雜用的非飲用水。我國的建筑排水量中生活廢水所占份額住宅為69%,賓館、飯店為87%,辦公樓為40%,如果收集起來經過凈化處理成為中水,用作建筑雜用水和城市雜用水,如沖廁所、道路清掃、城市綠化、車輛沖洗、建筑施工、消防等雜用,從而替代出等量的自來水,這樣相當于增加了城市的供水量。27充分利用雨水雨水利用就是將雨水收集起來,經過一定的設施和藥劑處理后,得到符合某種水質指標的水再利用的過程。類似于中水,處理后的雨水作為一種可以利用的水資源,可以用于廁所沖洗、城市綠化、景觀用水以及其他適應中水水質標準的用水?，F(xiàn)在我國的大多數建筑都將屋頂?shù)挠晁苯优湃胧姓晁艿?這不僅增加了市政雨水管道的承受能力,加大了管徑、增加了造價,同時也是一種對水資源的浪費。建筑物收集雨水的一般結構是,由導管把屋頂?shù)挠晁朐O(shè)在地下的雨水沉沙池,經沉積的雨水流入蓄水池,由水泵送水油經消毒后送至中水管道系統。為了解決降塵和酸雨問題中國煤化氯沖的CNMHG雨水撇除。28利用太陽能制備住宅熱水,節約電能和天然氣現代的太陽熱能科技是將陽光聚合,并運用其能量產生熱水、蒸氣和電力。太陽能取之不盡、用之不竭的特點使其成為節能設計的首選。在給排水節能設計中,可考慮采用太陽能熱水器或熱泵熱水器取代傳統髙能耗的燃煤、燃油、燃?xì)鉄崴骷半婂仩t。太陽能熱水器是由集熱器、儲水箱、給水箱、循環管、循環泵、配水管等組成的。我國大部分地區日照時間較長,適宜推廣使用太陽能。太陽能般分為平板型和真空管型兩種。單幢建筑或多幢建筑合用太陽能熱水器,并設置熱水箱,用作戶內熱水器預熱水源,單戶內設置快速熱水器。熱水系統可安裝在屋頂、墻壁及陽臺等位置,可以在一定程度上實現集熱器與建筑完美結合,但在太陽能熱水系統設計中應注意在寒冷地區應考慮其抗凍性能、抗熱沖擊性能以及其承壓能力等因素。29使用節水型衛浴用品配水器具和衛生器具作為水的最終使用單元其節水性能直接影響著建筑節水工作的成效,因此在滿足其使用功能的前提下應盡量選用節水節能型衛生器具,其具體措施主要包括使用小容積水箱來減少馬桶沖洗水量,目前,我國普遍采用沖水量≥1L的坐便器,耗水量大。若全部使用沖水量≤6L的馬桶,則住宅可節水14%,賓館、飯店可節水4%,辦公樓可節水27%。對于廚房、淋浴、盆洗等用水器具的節水則主要從改善給水配件的性能來實現,如采用充氣水龍頭、腳踏開關淋浴器、節水延時自閉閥等,該類配件均能在不同程度上起到節水節能的功效,并且節能效果和建筑高度成正比,即建筑物越高其節能效果越明顯,對于公共衛生建筑內的沖洗系統應取締傳統的定時沖洗而代之以光電數控控制或紅外線作用的器具等。3結語建筑給排水的節水和節能有很大的潛力,如果每一個給排水設計者都能夠與實際工程相結合,進行更加科學合理的節水、節能方案的設計,可實現建筑給排水方面能量節省約40%,用水節省約30%,這是適應社會可持續發展的要求,很大程度上提高了資源的利用率參考文獻:[1]常偉玲論建筑給排水設計中的節能[J科技信息,2011(6)[2]歐陽緒建筑給排水節能設計探討J建筑知識,2010.[3]GB50015-2003(2009年版)建筑給水排水設計規范.2009[4]GB505552010民用建筑節水設計標準2010中國煤化工CNMHG
