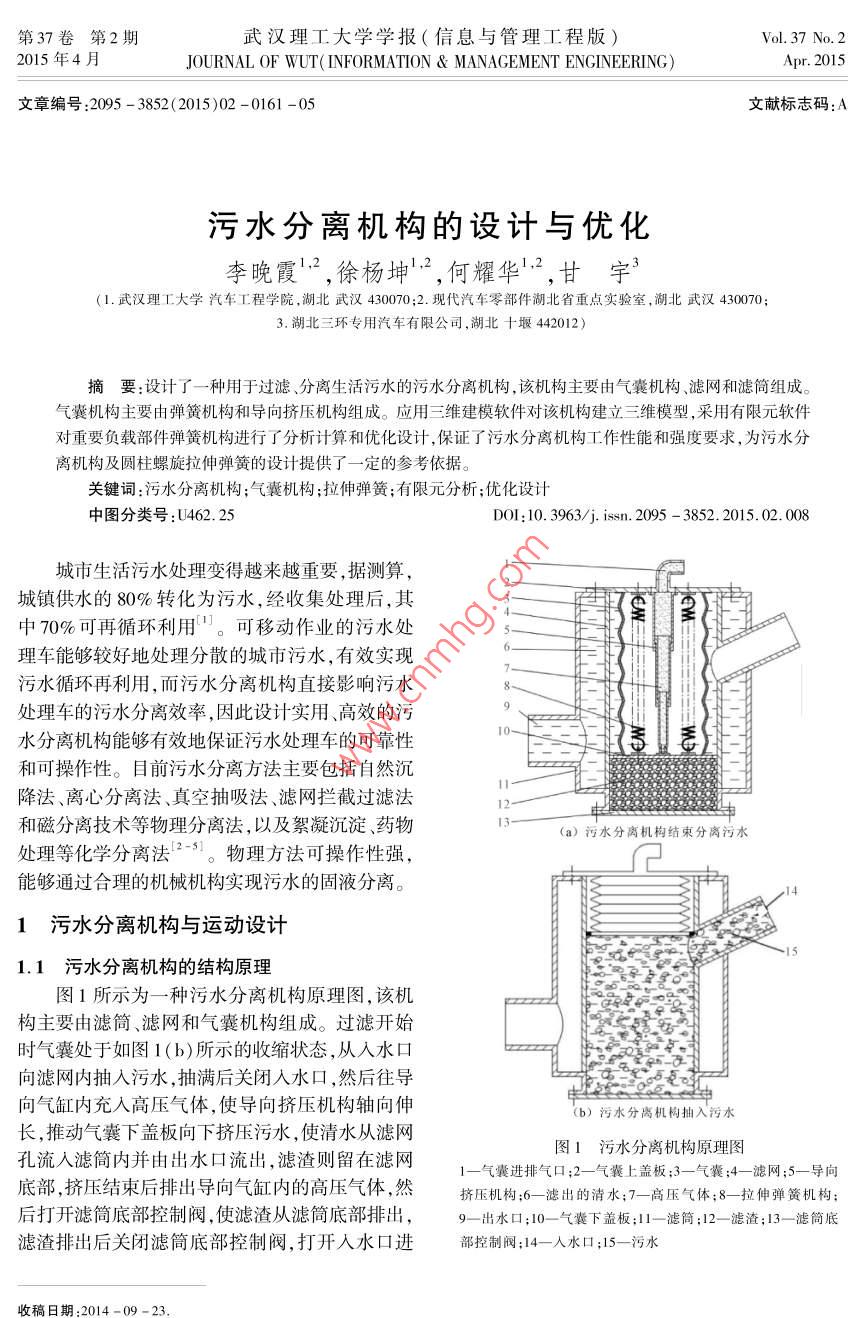

第37卷第2期武漢理工大學學報(信息與管理工程版)Vol. 37 No. 22015年4月JOURNAL OF WUT( INFORMATION MANAGEMENT ENGINEERINGApr.2015文章編號:2095-3852(2015)02-0161-05文獻標志碼:A污水分離機構的設計與優化李晚霞2,徐楊坤2,何耀華2,甘宇(1.武漢理工大學汽車工程學院,湖北武漢430070;2.現代汽車零部件湖北省重點實驗室,湖北武漢4300703.湖北三環專用汽車有限公司,湖北十堰442012)摘要:設計了一種用于過濾、分離生活污水的污水分離機構,該機構主要由氣囊機構、濾網和濾筒組成。氣囊機構主要由彈簧機構和導向擠壓機構組成。應用三維建模軟件對該機構建立三維模型,采用有限元軟件對重要負載部件彈簧機構進行了分析計算和優化設計,保證了污水分離機構工作性能和強度要求,為污水分離機構及圓柱螺旋拉伸彈簧的設計提供了一定的參考依據。關鍵詞:污水分離機構;氣囊機構;拉伸彈簧;有限元分析;優化設計中圖分類號:U462.25DO:10.3963/j.isn.2095-3852.2015.02.008城市生活污水處理變得越來越重要,據測算城鎮供水的80%轉化為污水,經收集處理后,其中70%可再循環利用。可移動作業的污水處理車能夠較好地處理分散的城市污水,有效實現污水循環再利用,而污水分離機構直接影響污水處理車的污水分離效率,因此設計實用、高效的污水分離機構能夠有效地保證污水處理車的可靠性委和可操作性。目前污水分離方法主要包括自然沉降法、離心分離法、真空抽吸法、濾網攔截過濾法和磁分離技術等物理分離法,以及絮凝沉淀、藥物污水分離機構結束分離污水處理等化學分離法2-。物理方法可操作性強,能夠通過合理的機械機構實現污水的固液分離。1污水分離機構與運動設計1.1污水分離機構的結構原理圖1所示為一種污水分離機構原理圖,該機構主要由濾筒、濾網和氣囊機構組成。過濾開始時氣囊處于如圖1(b)所示的收縮狀態,從入水口向濾網內抽入污水,抽滿后關閉入水口,然后往導向氣缸內充入高壓氣體,使導向擠壓機構軸向伸污水分離機構抽入污水長,推動氣囊下蓋板向下擠壓污水,使清水從濾網孔流入濾筒內并由出水口流出,濾渣則留在濾網圖1污水分離機構原理圖1—氣囊進排氣口;2一氣囊上蓋板;3—氣囊;4—濾網;5—導向底部,擠壓結束后排出導向氣缸內的高壓氣體,然擠壓機構;6—濾出的清水;7一高壓氣體;8一拉伸彈簧機后打開濾筒底部控制閥,使濾渣從濾筒底部排出9一出水口;10—氣囊下蓋板:11—濾筒;12-濾渣;13-濾筒底濾渣排出后關閉濾筒底部控制閥,打開人水口進部控制闞:4-人水口;15一污水武漢理工大學學報(信息與管理工程版)2015年4月行下一次濾水過程。短至最短狀態時,要求彈簧原長h很小,以保證該機構能夠有效過濾分離污水,且機構全部一個過濾過程中濾網內一次抽入的水量足夠大,布置在濾筒內部,節約布置空間。氣囊擠壓機構從而提高過濾分離污水的效率。氣囊在收縮狀態在工作過程中必須保證氣囊下蓋板沿著濾網軸線時,彈簧需要承受機構及彈簧自身等重力作用,因來回運動,為此設計了拉伸彈簧機構和導向擠壓此在允許的設計空間內,為了保證ho足夠小,并機構從圖1(a)可以看出,氣囊的擠壓行程越大,且增加拉伸彈簧的剛度,采用組合彈簧的形式。該機構一次循環過程分離的污水量越多,其工作氣囊內安裝3組如圖3所示的拉伸彈簧機構,所效率越高設計的彈簧直徑D和旋繞比C可以選取較大值1.2污水分離機構的設計計算以實現小軸向尺寸、大軸向行程,同時應保證彈簧所設計的污水分離機構中每個過濾分離過程的疲勞強度滿足使用要求。的進水量為0.19t(污水密度按1.5kg/L計算),進水過程為10s,擠壓分離過程為5s,卸渣過程上彈簧支座為5s,整個過濾過程為20s,則1h過濾分離的污水量為34.2t。若系統每天工作10h,則一天能夠過濾分離污水342t,將產生巨大的環境效益。2彈簧機構的設計計算2.1設計條件氣囊機構如圖2所示,在氣囊上、下蓋板之間連接有拉伸彈簧機構和導向擠壓機構,以保證氣囊在壓縮到最短狀態時(圖2(b))氣囊上下蓋板之間的距離為ho,而氣囊伸長到最長狀態時(圖2下彈簧支座)氣囊上下蓋板之間的距離為h1,保證氣囊的圖3拉伸彈簧機構設計方案行程為(h1-ho),且拉伸彈簧機構所提供的拉力能將氣囊從最長狀態收縮至最短狀態。在所設計選取60Si2Mn為彈簧材料,彈簧為承受動載荷機構中,ho為250mm,h1為600m,氣囊在壓縮的一般彈簧,由表1可知材料的許用剪切應力[T到最短狀態時彈簧所承受的質量為25kg。為495MPa,許用彎曲應力[σ]為925MPa,彈性模量E為2.06×10MPa,切變模量G為7.9×10MPa,彈簧的工作溫度在-40-120℃之間°。兩個組合拉仲彈簧的鉤環中心距在變形過程中始終保持相等,上彈簧支座固定在氣囊上蓋板上,下彈簧支座固定在氣囊下蓋板上,伸張擠壓行程彈簧會隨著氣囊的伸張而伸張,而排氣收縮過程氣囊則會隨著彈簧的收縮而收縮。2.3螺旋拉伸彈簧傳統計算方法強度剛度校核氣囊伸長到最長b)氣囊縮短到最短圖4所示為拉伸彈簧受拉伸作用時的簧絲截圖2氣囊機構行程圖面受力圖,由于簧絲承受軸向載荷F的作用,在螺旋簧絲任一截面處都有切向力F產生的切應力和2.2設計方案的選取轉矩T產生的扭轉切應力。選取一個簧絲從圖2可以看出,彈簧行程較大,且彈簧在縮截面,圖4(a)為截面上切向力引起的切應力分布表1所選彈簧的許用應力許用剪切應力/MP2材料許用彎曲應力/MPa彈性切變I類Ⅱl類Ⅲ類Ⅱ類Ⅲ1類模量E/MPa模量G/MPa60Si2 Mn37020600第37卷第2期李晚霞,等:污水分離機構的設計與優化163簡圖,圖4(b)為轉矩引起的切應力分布簡圖,圖4(c)為兩種應力的合成簡圖,由于受到螺旋角和曲率的影響,彈簧絲截面的應力如圖4(d)所示,圖中所示e點的應力最大所設計的彈簧為承受載荷循環次數在10°以下的變載荷彈簧和承受動載荷的一般彈簧,所選簧絲截面切向力引起簧絲截面轉矩引起的切應力分布簡圖的切向力分布簡圖參數如表2所示由表1數據可知,許用切應力[τ]的值在噴丸處理后增加20%,因此噴丸處理后拉伸彈簧的許用切應力[T]為594MPa。拉伸彈簧的計算公式如下89(c)切向力和轉矩引起簧絲截面受螺旋角和8KDE的切向力分布簡圖曲宰影響的應力分布簡圖(1)圖4拉伸彈簧簧絲截面受力圖表2拉伸彈簧的尺寸和參數彈簧d/mmD/mmnHm/mmFm、/NT/MPa彈簧13.3331.1070.833304.610彈簧22.0000.816k=4C-1,的個、0(2)所計算出的彈簧最大切應力與彈簧應力實際值存fanDF在一定的誤差F G gdk=f8nD8Cn-8nC4(3)2.4拉伸彈簧機構的有限元分析2.4.1拉伸彈簧有限元模型的建立4C-4C(4利用有限元分析軟件 Hyperworks建立拉伸式中;n為彈簧的有效圈數;為切應力;F為彈簧的有限元分析模型,采用3D實體單元進行彈簧的工作載荷;/為工作載荷下的變形量;k為網格劃分0,在鉤環拐角處可能會產生應力集彈簧剛度;d為材料直徑;D為彈簧中徑;C為旋,在該處增加網格密度,共得到61440個單元,繞比,C=D/d;K為曲度系數;G為切變模量。近81000個節點,其有限元模型圖如圖5所示。彈簧應力應滿足式(5)8FDTn、=K由以上公式求得的兩個組合拉伸彈簧的參數如表2所示。由《彈簧手冊》中壓縮彈簧的設計可知,當壓縮彈簧的螺旋角不大于9°時,曲度系數可采用式(4)進行計算;當螺旋角大于9°時,則需要考慮螺圖5拉伸彈簧有限元模型圖旋角對曲度系數的影響。對于拉伸彈簧,其螺旋角隨拉力的增大而增大,當螺旋角增大到一定程約束拉伸彈簧的上端與拉伸彈簧底座接觸部度(大于9°)時,由式(4)作為曲度系數計算出來位節點的X,Y,Z3個方向的平動自由度,約束拉的最大切應力亦存在一定的誤差。對于螺旋拉伸伸彈簧下端與拉伸彈簧底座接觸部位節點在彈簧彈簧,其螺旋角應滿足式(6)軸線方向的位移(Z方向),使得彈簧在軸線方向伸長350mm?！?arctan(62.4.2拉伸彈簧有限元分析結果拉伸至最大行程時,可得彈簧1的螺旋角α1經過 ANSYS解算,可得到圖6所示的彈簧絲164武漢理工大學學報(信息與管理工程版)2015年4月彈簧1分析結果b)彈簧2分析結果圖7拉伸彈簧1和2有限元分析結果結果誤差很小。圖6拉伸彈簧簧絲截面有限元分析應力分布圖2.4.3拉伸彈簧參數隨其仲長量的變化規律理論計算中所取的曲度系數κ值是按照螺在拉伸彈簧內側表面(除鉤環以外的螺旋簧絲部旋角為0°的理想狀態推導出的,對于螺旋角不為分應力分布)。0°的螺旋彈簧該值或許不夠精確,但對于螺旋角圖7(a)所示為拉伸彈簧1在變形量為350小于9時,由于誤差很小因此可忽略不計。另rm時的分析結果,在簧絲螺旋部分內側表面出外,對于螺旋拉伸彈簧,當螺旋角增大到一定角度現應力集中,最大相當應力值達到了610MPa,根時,螺旋彈簧簧絲的應力增大幅度將會有所增加。據第三強度理論,最大切應力值為305MPa。如因此需要分析螺旋彈簧最大應力隨著螺旋彈簧的圖7(b)所示的拉伸彈簧2的應力分布,鉤環拐角伸長量及螺旋角的增大的變化規律。半徑最小處和簧絲內側出現了應力集中,最大相采用彈簧2的有限元模型,令其伸長量從小當應力值達到了797MPa,最大切應力值為398到大按照一定的規律變化,得出的分析結果如表MPa。顯然,有限元分析結果與表2中理論計算3所示表3彈簧2有限元計算結果與理論計算結果對比位移/mm參數270Tm理論/MPa34.00067.000101.000134.000168.000201.000235.000268.000302.000335.000369.000402.000FEM/MPa34.00068.000102.000137.000171.000205.000239.000273.000307.000342.000376.000410.000螺旋角/(°)5.5806.3907.1908.0008.8009.60010.40011.20012.00012.70013.50014.300正后的K1.1361.1371.137401.141從表3可以看出,隨著位移和螺旋角的逐漸增大修正后的曲度系數略有增大,通過有限元方法計算出的最大應力較理論計算的最大應力略大,且差值逐漸增大,但修正后的曲度系數變化很小,誤差不到2%,因此在計算時仍可采用式(4)計算曲度系數,這也說明了有限元法的精確性。2.4.4組合彈簧鉤環優化設計圖8改進后鉤環的圖9組合拉伸彈簧為了減小拉伸彈簧的初始長度,端部采用半有限元分析結果有限元分析結果圓鉤環結構,但在鉤環曲率半徑較小的地方出現大值分布在拉伸彈簧2的簧絲內側表面,最大相了應力集中,需要對彈簧鉤環處進行結構優化改當應力值為89MPa,最大切力值為45MP2(基進,將半圓鉤環半徑減小,同時增大橋接曲線的長于第三強度理論),應力分析結果與理論計算結度和曲率,改進后的鉤環應力集中狀況得到明顯果較為符合。改善,改進后的分析結果如圖8所示,應力最大處為拉伸彈簧簧絲內徑附近表面處,與圖6所示的3拉伸彈簧鉤環強度驗算方法對比分析結果一致。拉伸彈簧鉤環處是易發生疲勞破壞的部位,第37卷第2期李晚霞,等:污水分離機構的設計與優化應力和切應力。按照《彈簧手冊》鉤環的驗算方8FD法,應按式(7)和式(9)驗算鉤環A、B處的強度。Tk,≤T(9)4C2h式中:C1=2nd;C=D/d;C2=2n2/d由表4中的計算結果可以看出,圖10所示的A點附近應力最大值超過了其許用應力,但是,根據有限元的分析結果,鉤環拐角部分并未出現應力集中,可見式(7)~式(9)并不十分精確。圖10拉伸彈簧鉤環處受力分析4結論16FaD(1)設計了一種新型的污水分離機構,這種hI(7)污水分離機構每天可處理污水300t以上,是一種4C-C1-1(8)高效的污水處理機構,且該污水分離已經運用于4C1(C1-1)4C某移動式污水處理車上,取得了良好的環境效益;表4鉤環最大應力值彈簧oma/MPa Tma/MPa P/MPaT/MPa彈簧12.2301.4001.67017.000876.0001110.000彈簧21.6401.210473.000850.0001110.000594.000注:表4中許用應力已經按照噴丸處理提高了20%2)采用傳統理論計算與有限元相結合的方5]周箏基于磁分離技術快速同步處理污水污泥的新法,對污水分離機構的重要承載部件,即拉伸彈簧設備[J].成都電子機械高等?？茖W(xué)校學報,2005進行了具體設計和改進,得到了較理想的結果;(3)在彈簧設計過程中,尤其是鉤環處,為了61李紅艷基于ANY的圓柱螺旋彈簧的強度與疲勞壽避免應力集中,應對鉤環處尺寸進行詳細的設計,命分析[J]機械設計與制造,2010(10):92-%3.應力的計算結果應參考有限元的分析計算結果。[7]彭文生,李志明,黃華梁.機械設計[M].北京:高等教育出版社,2008:32-98[8]張英會,劉輝航,王德成.彈簧手冊[M].北京:機械參考文獻工業出版社,2008:17-90[9] WSHI A M.機械彈簧[M].譚惠民,譯北京:國防[1]黨超.我國污水處理行業建設與運營模式探討工業出版社,1981:21-87D].成都:西南財經大學圖書館,2005[10]楊峰.汽車懸架螺旋彈簧的優化設計及CAE研究2]張云志化糞池污物處理設備:中國,CN201473395[D].成都:西南交通大學圖書館,2006[11]張策,馬力,王姣.非線性螺旋彈簧彈性特性的有[3]余定權污物處理系統:中國,CN102874954[P]限元分析[J].機械設計與制造,2005(9):3-52013-01-16.[4]王永紅.污泥污水分離機:中國,CN102631810A(下轉第169頁)[P].2012-08-15第37卷第2期寧利川:四輥破碎機主動輥關鍵聯接鍵破壞機理硏究的關鍵連接部件的受力狀況,對破碎機的工作過[4]袁軍平,李衛,林懷濤,等.鋼鐵廠四輥破碎機破碎程進行靜強度分析,對四輥破碎機的結構提出有輥磨損失效分析[J].現代鑄鐵,2003(4):25-27效的改進措施通過這些改進措施,明顯改善了鍵5]王新敏 ANSYS結構分析單元與應用M北京:人槽的應力集中,延長了破碎機的使用壽命。民交通出版社,2011:77-83[6]楊可楨,程光蘊,李仲生.機械設計基礎[M].北京高等教育出版社,2006:159-162參考文獻[7]李鶴一,袁秀平,齊建華.雙齒輥破碎機的設計J.礦山機械,2002(7):32-33.[]1高強,張建華破碎理論及破碎機的研究與展望[8s]陳博,周三愛輥式破碎機的選擇與使用[.磚瓦[J].機械設計,2009(10):71-74世界,2008(10):26-29[2] JENS L,KNGL, ALEX P. New developments in[9]朱文堅現代設計理論與方法綜述[M].廣州:華南cone c理工大學出版社,2000:76Engineering,2009(22):613-617[10]成大先.機械設計手冊[M].北京:化學工業出版[3]濮良貴,紀名剛.機械設計[M].北京:高等教育出,2004:4-194版社,2009:106-108Broken Mechanism of Critical Coupler of Master Roll of Four-roll CrusherMiNG LichuanAbstract: A four-roll crusher in a steel plant was researched. The increased hardness of the crushed material often resulteseriously damage of the critical coupling key between the spokes and roll of working roll, therefore the lifespan of spokes androll reduced. Using the finite element technical analysis on the crushed coal and crushed coke respectively, theof the coupler were obtained. The results show that when crushing the coke, the stress increases significantly. Therefore, the sin-gle coupling key should be changed into double coupling keys to improve stress concentration, so as to improveKey words: four-roll crusher; finite element analysis; deformation of coupling keyNING Lichuan: Lect.; School of Machinery and Automation, Wuhan University of Science and Technology, Wuha430081. China[編輯:王志全(上接第165頁)Design and Optimization of Sewage Filtration and Separation MechanismLI Wanxia, XU Yanghun, HE Yaohua, GAN YuAbstract: A sewage filtration and sed. It included air-bag mechanism filter screen andcontainer. Air-bag mechanism mainly composed of spring mechanism and guide -extrusion mechanism. The spring mechanismwas designed and calculated in detail. Finite element software was used to analyze stress intensity of spring mechanism and opti-mization was realized. The sewage filtration and separation mechanism were ensured to work properly and meet practical de-lands. Reference was then provided for the design of cylindrical helical springKey words: sewage filtration and separation mechanism; air-bag mechanism; helical extension spring; finite element anal-ysis; optimization designLI Wanxia; Postgraduate; School of Automotive Engineering, WUT, Wuhan 430070, China
