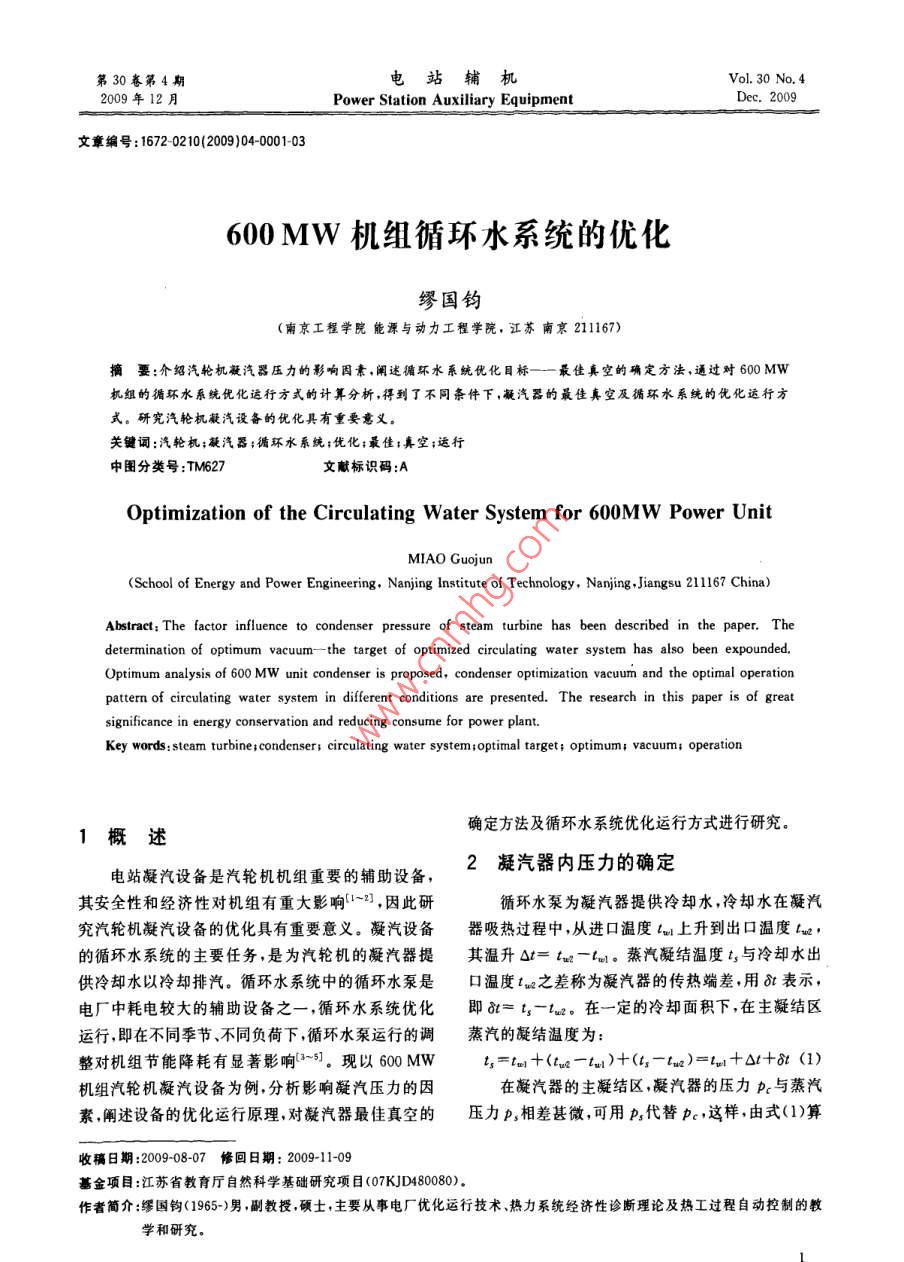

第30卷第4期電站輔機Vol 30 No, 42009年12月Power Station Auxiliary EquipmentDec.2009文拿編號:672020(2000130600MW機組循環水系統的優化繆國釣(南京工程學院能源與動力工程學院,江蘇南京211167)摘要:介紹汽輪機凝汽器壓力的彩響因素,闡逑循環水系統優化目標——最佳真空的確定方法,通過對600MW機組的循環水系統優化運行方式的計算分析,得到了不同條件下,凝汽器的最佳真空及循環水系統的優化運行方式。研究汽輪機凝汽設備的優化具有重要意義。關鍵詞:汽輪機;凝汽器;循環水系統;優化;最佳;真空;運行中圖分類號:TM627文獻標識碼:AOptimization of the Circulating Water System for 600MW Power Unit(School of Energy and Power Engineering, Nanjing Institute of Technology, Nanjing, Jiangsu 211167 China)Abstract: The factor influence to condenser pressure of steam turbine has been described in the paper. Thedetermination of optimum vacuumthe target of optimized circulating water system has also been expounded.Optimum analysis of 600 MW unit condenser is proposed, condenser optimization vacuum and the optimal operationpattern of circulating water system in different conditions are presented. The research in this paper is of greatignificance in energy conservation and reducing consume for power plantKey words: steam turbine: condenser; circulating water system: optimal target; optimum; vacuum: operation1概述確定方法及循環水系統優化運行方式進行研究。2凝汽器內壓力的確定電站凝汽設備是汽輪機機組重要的輔助設備其安全性和經濟性對機組有重大影響2,因此研循環水泵為凝汽器提供冷卻水冷卻水在凝汽究汽輪機凝汽設備的優化具有重要意義。凝汽設備器吸熱過程中,從進口溫度lm上升到出口溫度ls的循環水系統的主要任務,是為汽輪機的凝汽器提其溫升△t=t2-ta。蒸汽凝結溫度t3與冷卻水出供冷卻水以冷卻排汽。循環水系統中的循環水泵是口溫度t之差稱為凝汽器的傳熱端差,用bt表示,電廠中耗電較大的輔助設備之一,循環水系統優化即t=t1-t。在一定的冷卻面積下,在主凝結區運行即在不同季節、不同負荷下循環水泵運行的調蒸汽的凝結溫度為:整對機組節能降耗有顯著影響?，F(xiàn)以600MWt,=tm+(tn-tu)+(-tan)=lu+△t+8t(1)機組汽輪機凝汽設備為例,分析影響凝汽壓力的因在凝汽器的主凝結區,凝汽器的壓力p與蒸汽素闡述設備的優化運行原理對凝汽器最佳真空的壓力p,相差甚微可用p代替pc,這樣,由式(1)算收稿日期:200908-07修回日期:200911-09基金項目:江蘇省教育廳自然科學基礎研究項目(07KJD480080)作者簡介:繆國鈞(1965-)男副教授,碩士,主要從事電廠優化運行技術熱力系統經濟性診斷理論及熱工過程自動控制的教學和研究電站輔機總第111期(2009No.4)出L3后就可求出相對應的飽和蒸汽壓力p,也就確越好。對于運行機組,A已定,在一定的蒸汽負荷定了凝汽器內的壓力p。凝汽器內的壓力遠低于和冷卻水量條件下,8t的大小取決于傳熱系數K大氣壓力,把低于大氣壓力Pam的部分叫真空。用即凝汽器冷卻表面的臟污程度和凝汽器內漏入的空符號“P”表示。凝汽器內的壓力越低凝汽器的真氣量。凝汽器冷卻表面結垢或臟污會妨礙傳熱,引空度越高,凝汽器內的壓力與真空度的關系式為:起8t升高;當真空系統不嚴密,或抽氣設備工作不P=Pom-P(2)正常時,將會使凝汽器內積存空氣,并在冷卻表面形從式(1)可以看出,影響凝汽器壓力P的主要成部分空氣膜,同樣妨礙傳熱,使bt升高。這些都因素有:將使t增大,使凝汽器壓力升高,在運行中,當bt達(1)冷卻水進口溫度tu到一定值時,就應考慮對凝汽器進行清洗,必要時應在冷卻水開式供水系統中凝汽器的進水溫度對真空系統查漏堵漏,以改善傳熱效果。完全取決于自然條件,隨季節的變化而變化。夏季目前,凝汽器總體傳熱系數通常使用的計算公tm較高,t也高,相應的P也高,凝汽器真空變低;式為:冬季tm較低,t3也低,相應的P也低,即凝汽器真空K=14650φφa變高。除此以外,水面溫度和水底溫度不一樣,可以式中:φ——冷卻表面清潔程度修正系數,即相差2~3℃;水漲潮、退潮時不能讓凝汽器的進水清潔系數;對于開式供水系統,水質清潔時φ=0.8和排水相混,以免使t升高。在閉式冷卻水供水系0.85;對于閉式供水系統,經常換水時φ=0.75~統中,山還與冷水塔或冷卻水池的冷卻效果有關。0.8,冷卻水不清潔時,p=0.65~0.75;另外,tu還可以通過補充水量的調整,在一定范圍φu-冷卻水流速和管徑的修正系數,可用下式內調節。計算;(2)冷卻水溫升1.1cu1261+.5根據凝汽器熱平衡方程,可以推得:D=520(3)Cu—冷卻水在管內的流速,應根據管材、水式中Du—凝汽器冷卻水量,t/ha質、供水方式等進行技術經濟比較后選定,一般為汽輪機排汽量,t/h;1.5~2.5m/s;D冷卻倍率或循環倍率2——冷卻水進口水溫修正系數,可用下式計式中m=Dn/D為凝結1kg蒸汽所需的冷卻算水量,減小m,則△t增大,由式(1)可知,t也相應增φ2=10.42√④)2(7)大,凝汽器壓力增高,但由于冷卻水量的減小,循環水泵的耗功也減小?，F(xiàn)代凝汽器的m值在50~120φ2—冷卻水流程數Z的修正系數;的范圍內,一般情況下,冷卻水開式供水或采用單流(8)程時,m可選用較大的值—凝汽器單位面積蒸汽負荷d的修正系(3)凝汽器的傳熱端差8t由凝汽器的傳熱方程可以推導出凝汽器的傳熱數單位時間內在單位面積上冷凝的蒸汽量稱為單位熱負荷,即d=D/A。當d在設計值d與臨端差:界值d=(0.9-0.012lm)d!之間,即d
