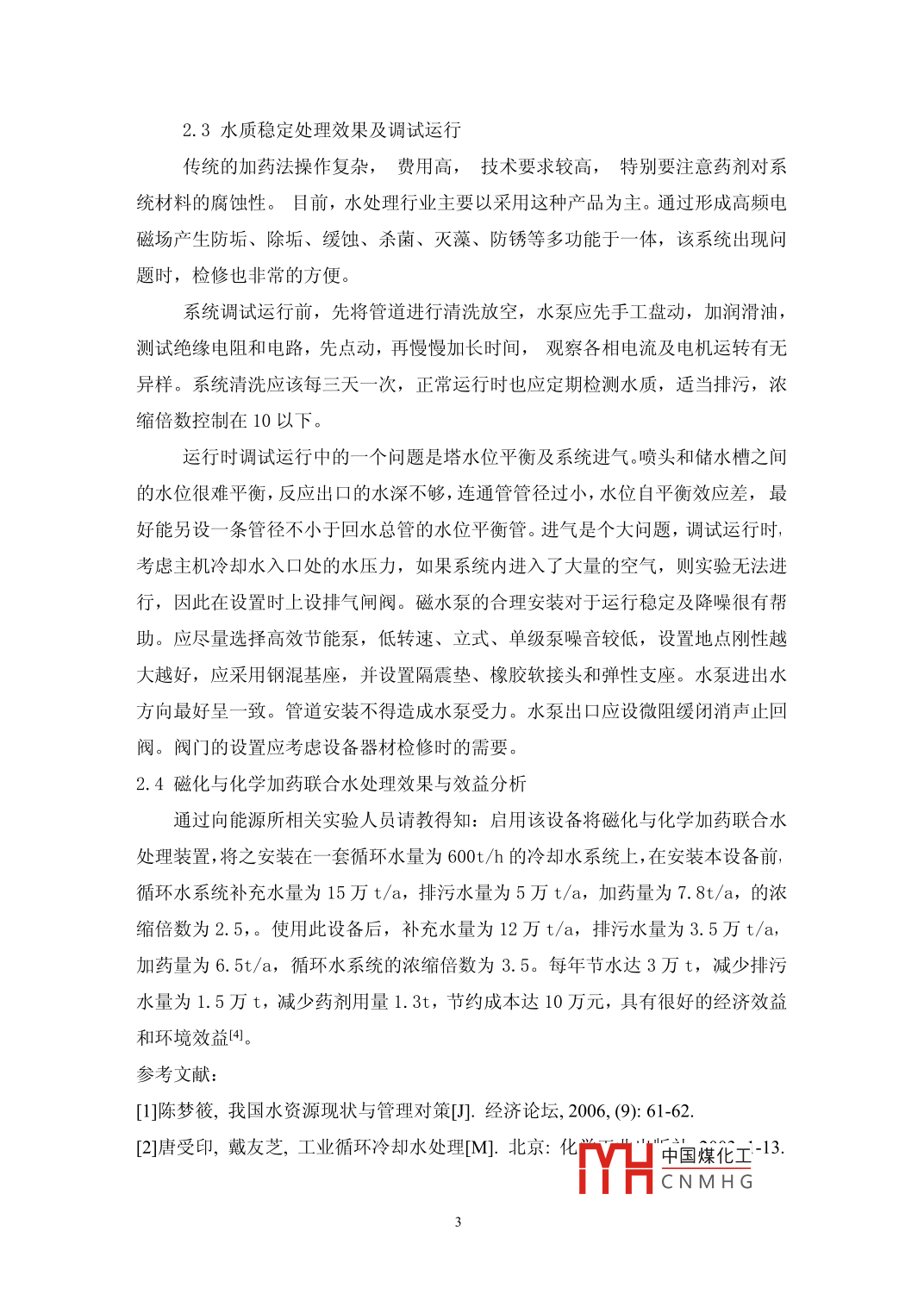

循環水冷卻系統的設計與運行楊賽賽(遼寧省葫蘆島市錦西工業學校,遼寧葫蘆島125001)摘要:隨著社會經濟的發展,我國工業領域中,如水處理行業,其中循環水冷卻系統成為不可缺少的部分。筆者經過對遼寧省能源所工業循環冷卻水系統的考察,淺談循環水冷卻系統的設計與運行和調試運行中的體會關鍵詞:循環水冷卻系統;工程實例中圖分類號:m1503.91文獻標識碼:A文章編號1循環冷卻水系統冷卻水換熱并經降溫,再循環使用的這樣的供水模式,我們把它叫做冷卻水系統[-31.1直流冷卻水系統該系統主要由以下設備組成:水泵和管道和冷卻設備。冷水流過需要降溫的生產設備(常稱換熱設備,如換熱器、冷凝器、反應器)后,溫度上升水經過換熱器而后又被排放出來,這樣的系統需要很大的水量。在水中的各種離子含量基本上維持平衡,雖然該系統所用的設備少,操作也很方便,但是所消耗的水量太大,與當前提倡的節水節能、以及我國的水資源現狀及其不相符合。1.2循環冷卻水系統上面簡單介紹了直流冷卻水系統,其中冷卻設備有封閉式和敞開式之分,因而循環冷卻水系統也存在這兩種系統模式。1)封閉式循環冷卻水系統該系統用封閉式冷卻設備,循環水在管中流動,管外通常用風散熱。與直流冷卻水所不同的是用過后的水可以再次被使用。該系統需要使用硬度比較低的水質,且冷卻水是處在設備之內的循環,不與空氣接觸,因此,該系統無論在消耗水量還是系統的腐蝕結垢現象,均發生較少(2)敞開式循環冷卻水系統在該系統中,循環使用的水,溫度會升高,而后通過冷卻塔進行水的冷卻,在此過程中,冷卻水要不斷與暴漏的空氣進行接觸,水流速度的變化,水的蒸發和空氣中雜物的引入,各種無機離子和有機物質的濃縮,這些會加重冷卻水系統的腐蝕、結垢、微生物故障,威脅和影響生產設備和裝置長周期的安全運行。為了防止發生這些故障,可以在循環冷卻水中投加各種水TH中國煤化工水質CNMHG保持和穩定在一個良好的水平上。此循環冷卻水系統是現在應用范圍最廣、類型最多的一種冷卻系統。該系統水是在高濃縮下運行,實現了冷卻水的高度重復利用。2.設計案例及運行2.1水處理設備簡介遼寧省能源研究所是一家大型的水處理機構,其內設有大型的工業循環冷卻水系統,該裝置主要元件如圖一所示°七6.1.儲水槽2.閥門3.循環磁力泵4.玻璃轉子流量計5.磁水器6.電加熱元件7.模擬換熱器8.噴頭9.交流接觸器及電子溫度調節儀圖1磁化水實驗裝置此裝置是由儲水槽、循環磁力泵,玻璃轉子流量計,磁水器,電加熱元件,模擬換熱器、交流接觸器及電子溫度調節儀等組成。設備在管材上的選擇,常采用⊕DPE管或玻璃纖維增強熱固性塑料管,這種材料強度髙、重量輕、耐腐蝕、內面光滑比阻小,在安裝及使用性能方面都具有相當優越性內部裝有一個小型的磁化水處理器,該設備可以將普通水轉化為磁化水,其阻垢能力比普通水好,該循環水冷卻系統省卻了冷水池,補水直接進入儲水池,使水質不易污染,且水量損失比較少。系統最低處設置放空排污閥,便于排放污水。水泵前后管道上均設置了壓力表。為保護主機,其進水管上設置了水流指示器。該裝置智能化控制,操作方便,調節簡單,2.2系統控制本設備的開機的順序是:電源開關、循環磁力泵、玻璃轉子流量計、電加熱元件、模擬換熱器及電子溫度調節儀溫度、磁水器,停機的順序則相反。根據外中國煤化工界環境氣候設定調節水泵功率,節能效果更好。CNMHG2.3水質穩定處理效果及調試運行傳統的加藥法操作復雜,費用高,技術要求較高,特別要注意藥劑對系統材料的腐蝕性。目前,水處理行業主要以采用這種產品為主。通過形成高頻電磁場產生防垢、除垢、緩蝕、殺菌、滅藻、防銹等多功能于一體,該系統岀現問題時,檢修也非常的方便。系統調試運行前,先將管道進行清洗放空,水泵應先手工盤動,加潤滑油,測試絕緣電阻和電路,先點動,再慢慢加長時間,觀察各相電流及電機運轉有無異樣。系統清洗應該每三天一次,正常運行時也應定期檢測水質,適當排污,濃縮倍數控制在10以下。運行時調試運行中的一個問題是塔水位平衡及系統進氣。噴頭和儲水槽之間的水位很難平衡,反應出口的水深不夠,連通管管徑過小,水位自平衡效應差,最好能另設一條管徑不小于回水總管的水位平衡管。進氣是個大問題,調試運行時,考慮主機冷卻水入口處的水壓力,如果系統內進入了大量的空氣,則實驗無法進行,因此在設置時上設排氣閘閥。磁水泵的合理安裝對于運行穩定及降噪很有幫助。應盡量選擇高效節能泵,低轉速、立式、單級泵噪音較低,設置地點剛性越大越好,應采用鋼混基座,并設置隔震墊、橡膠軟接頭和彈性支座。水泵進出水方向最好呈一致。管道安裝不得造成水泵受力。水泵出口應設微阻緩閉消聲止回閥。閥門的設置應考慮設備器材檢修時的需要。2.4磁化與化學加藥聯合水處理效果與效益分析通過向能源所相關實驗人員請教得知:啟用該設備將磁化與化學加藥聯合水處理裝置,將之安裝在一套循環水量為600t/h的冷卻水系統上,在安裝本設備前,循環水系統補充水量為15萬t/a,排污水量為5萬t/a,加藥量為7.8t/a,的濃縮倍數為2.5,。使用此設備后,補充水量為12萬t/a,排污水量為3.5萬t/a,加藥量為6.5t/a,循環水系統的濃縮倍數為3.5。每年節水達3萬t,減少排污水量為1.5萬t,減少藥劑用量1.3t,節約成本達10萬元,具有很好的經濟效益和環境效益,參考文獻:[1]陳夢筱,我國水資源現狀與管理對策[J.經濟論壇,2006,(9):61-62[2]唐受印,戴友芝,工業循環冷卻水處理[M.北京:化中國煤化工-13CNMHG[3龍荷云,循環冷卻水處理[M].南京:江蘇科學技術出版社,1984:12中國煤化工CNMHG
