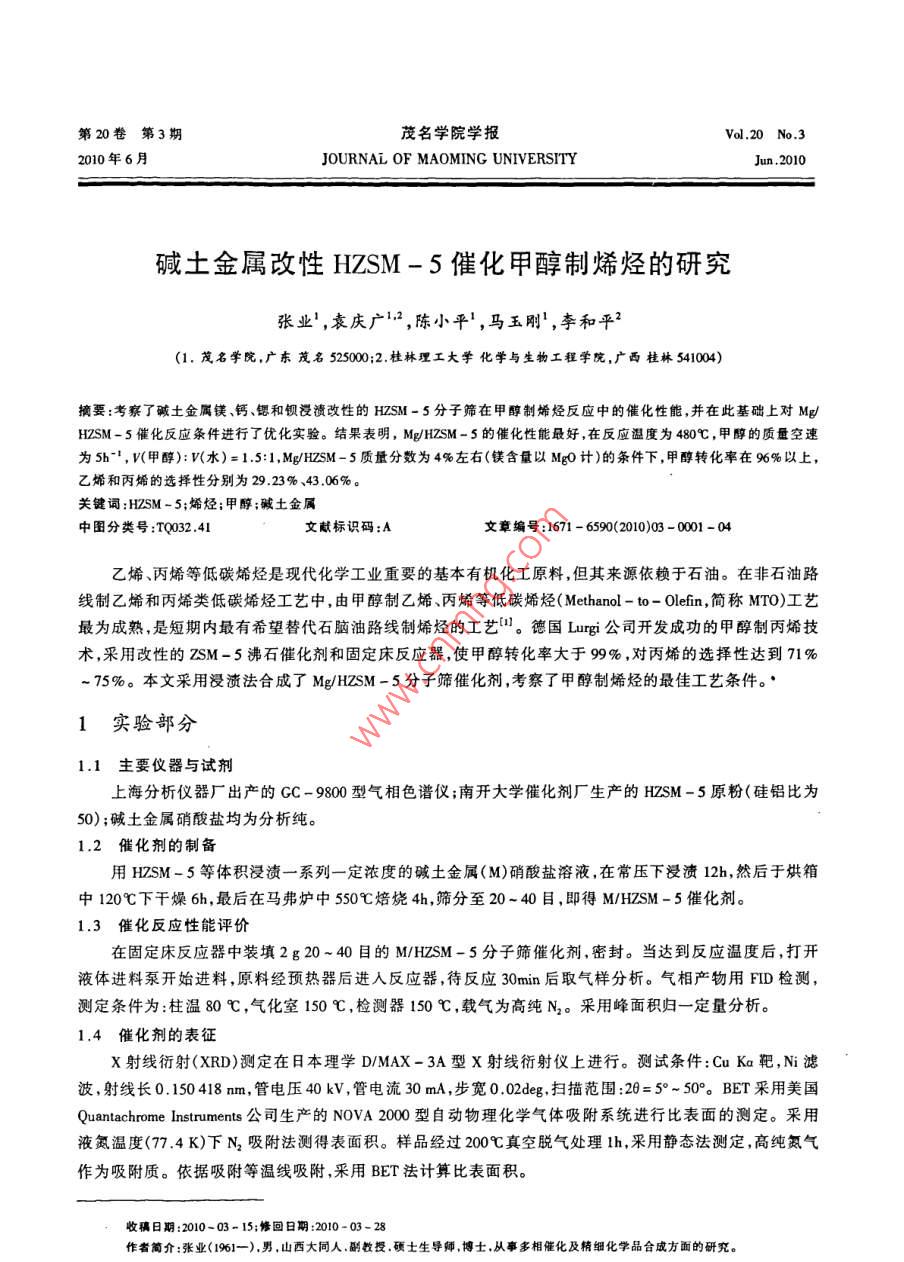

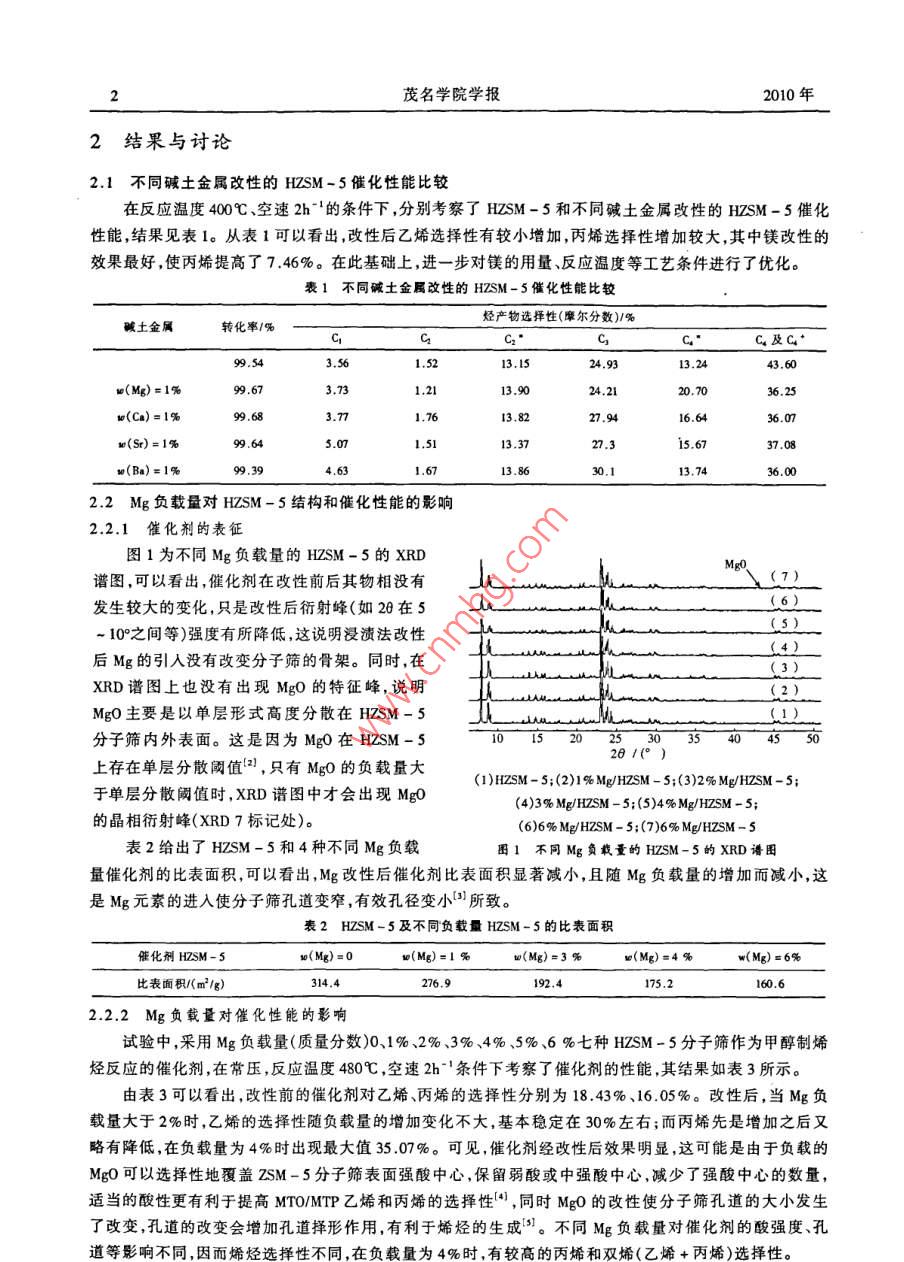

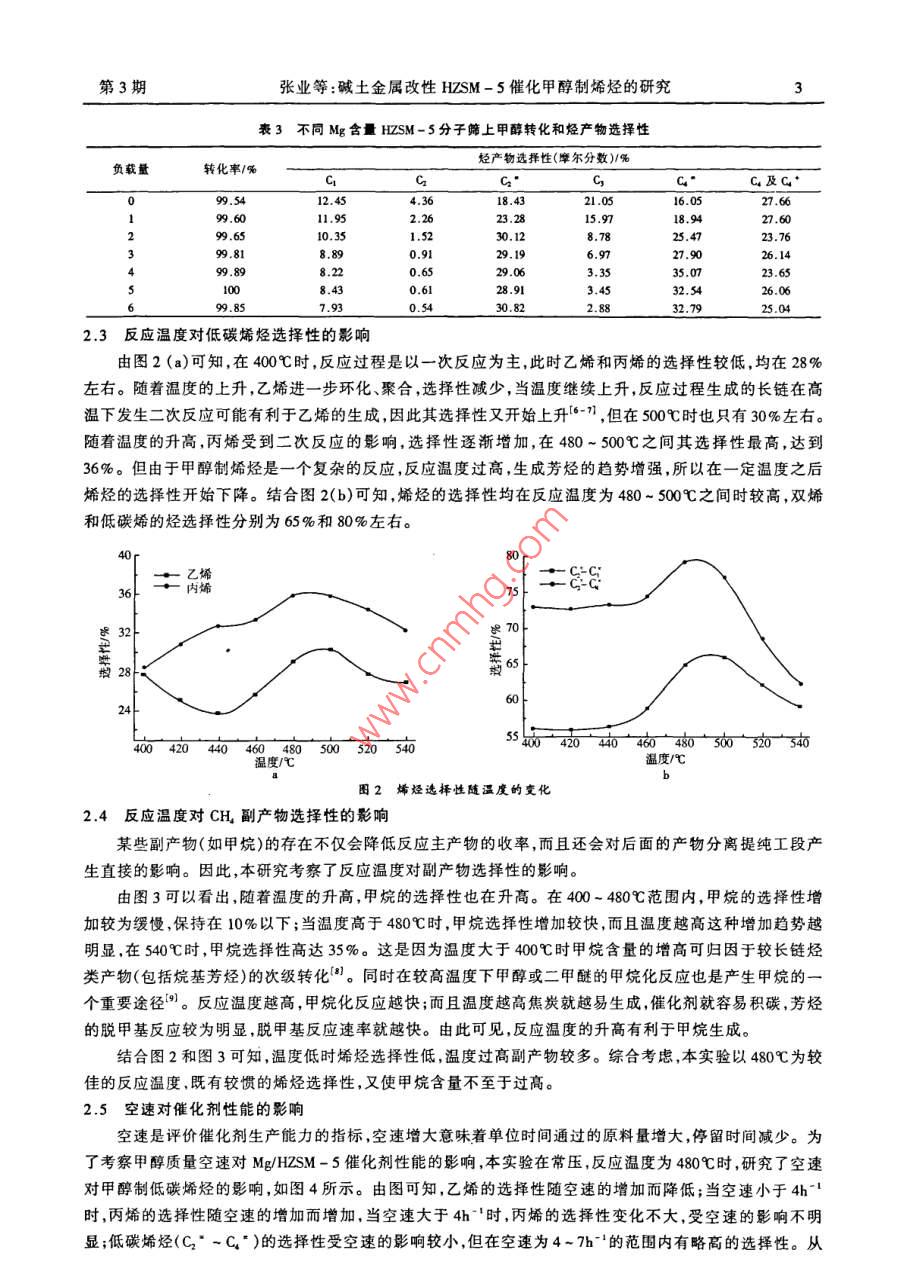

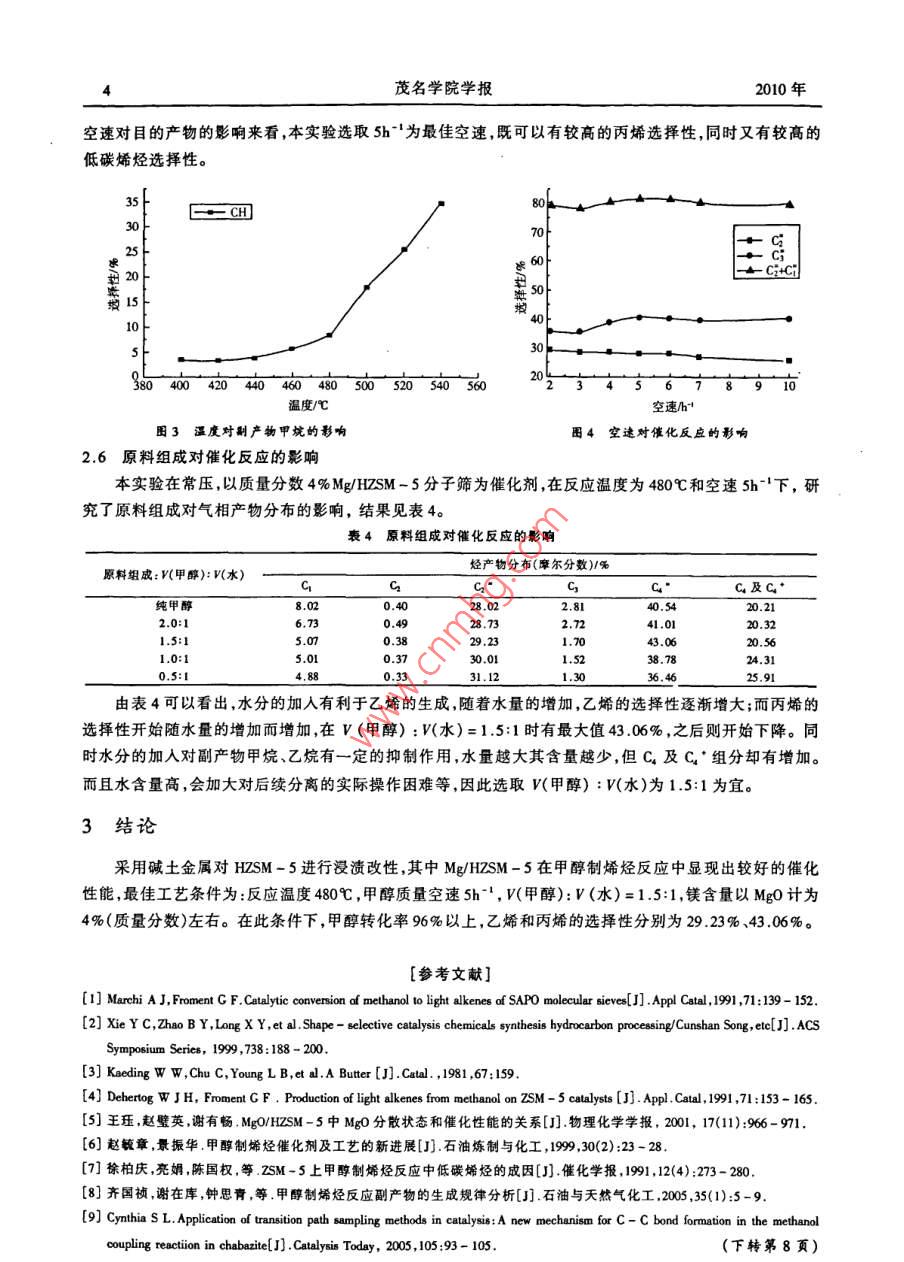

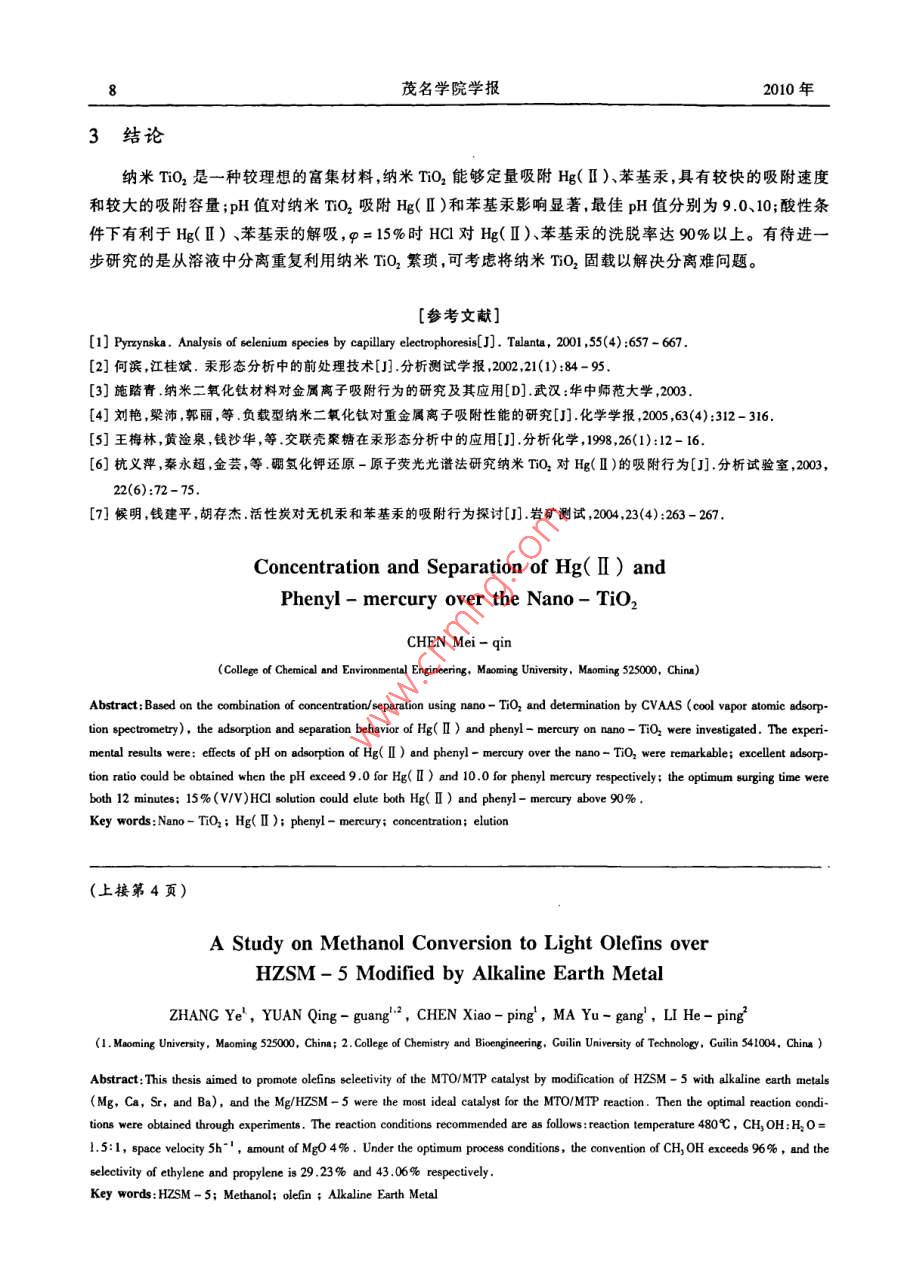

第20卷第3期茂名學院學報Vol.20 No.32010年6月JOURNAL OF MAOMING UNIVERSITYJun .2010堿土金屬改性HZSM-5催化甲醇制烯烴的研究.張業',袁慶廣，2,陳小平',馬玉剛' ,李和平2(1.茂名學院,廣東茂名525000;2.桂林理工大學化學與生物工程學院,廣西桂林541004)摘要:考察了堿土金屬鎂、鈣、鍶和鋇浸漬改性的HZSM-5分子篩在甲醇制烯烴反應中的催化性能,并在此基礎上對Mg/HZSM-S催化反應條件進行了優化實驗。結果表明，Mg/HZSM -5的催化性能最好,在反應溫度為480C ,甲醇的質量空速為5h-' , V(甲醇): V(水)= 1.5:1, Mg/HZSM-5質量分數為4%左右(鎂含量以MgO計)的條件下,甲醇轉化率在96%以上，乙烯和丙烯的選擇性分別為29.23% .43.06%。關鍵詞:HZSM -5;烯烴;甲醇;堿土金屬中圖分類號:TQ032.41文獻標識碼:A文章編號:1671 - 6590(2010)03 - 0001 -04乙烯、丙烯等低碳烯烴是現代化學工業重要的基本有機化工原料,但其來源依賴于石油。在非石油路線制乙烯和丙烯類低碳烯烴工藝中,由甲醇制乙烯、丙烯等低碳烯烴(Methanol-to-Olefin,簡稱MTO)工藝最為成熟,是短期內最有希望替代石腦油路線制烯烴的工藝"。德國Lurgi公司開發成功的甲醇制丙烯技術,采用改性的ZSM-5沸石催化劑和固定床反應器,使甲醇轉化率大于99% ,對丙烯的選擇性達到71%~ 75%。本文采用浸漬法合成了Mg/HZSM -5分子篩催化劑,考察了甲醇制烯烴的最佳工藝條件。●1實驗部分1.1主要儀器與試劑上海分析儀器廠出產的GC-9800型氣相色譜儀;南開大學催化劑廠生產的HZSM-5原粉(硅鋁比為50);堿土金屬硝酸鹽均為分析純。1.2 催化劑的制備用HZSM - 5等體積浸漬一系列一定濃度的堿土金屬(M)硝酸鹽溶液,在常壓下浸漬12h, 然后于烘箱中120C下干燥6h,最后在馬弗爐中550C焙燒4h,篩分至20-40目,即得M/HZSM-5催化劑。1.3催化反應性能評價在固定床反應器中裝填2g20~40目的M/HZSM-5分子篩催化劑，密封。當達到反應溫度后,打開液體進料泵開始進料，原料經預熱器后進入反應器,待反應30min后取氣樣分析。氣相產物用FID檢測,測定條件為:柱溫80 C ,氣化室150 C ,檢測器150 C ,載氣為高純N。采用峰面積歸一定量分析。1.4 催化劑的表征x射線衍射(XRD)測定在日本理學D/MAX-3A型x射線行射儀上進行。測試條件:Cu Ka靶,Ni濾.波，射線長0.150418 nm,管電壓40 kV,管電流30 mA,步寬0.02deg,掃描范圍:2θ=5°~ 50°。BET 采用美國Quantachrome Instruments 公司生產的NOVA 2000型自動物理化學氣體吸附系統進行比表面的測定。采用液氮溫度(77.4K)下N2吸附法測得表面積。樣品經過200C真空脫氣處理Ih,采用靜態法測定,高純氮氣作為吸附質。依據吸附等溫線吸附,采用BET法計算比表面積。收璃日期:2010- 03- 15;修回日期:2010-03-28作者簡介:張業(1961-).男,山西大同人、副教授碩士生導師,博士,從事多相催化及精細化學品合成方面的研究。2茂名學院學報2010年;2結果與討論2.1不同 堿土金屬改性的HZSM-5 催化性能比較在反應溫度400C、空速2h :‘的條件下,分別考察了HZSM-5和不同堿土金屬改性的HZSM-5催化性能,結果見表1。從表1可以看出,改性后乙烯選擇性有較小增加,丙烯選擇性增加較大,其中鎂改性的效果最好,使丙烯提高了7.46%。在此基礎上,進一步對鎂的用量、反應溫度等工藝條件進行了優化。表1不同堿土金屬 改性的HZSM -5催化性能比較烴產物選擇性(摩爾分數)1%賊土金屬轉化率1%CG2*C。及C.*99.543.561.5213. IsS24.9313.2443.60w(Mg) =1%99.673.7313.9024.2120.7036.25w(Ca)=1%99.683.771.7613.82 .27.9416.6436.07w(Sr) =1%99.645.071.5113.3727.3i5.6737.08w(Ba)=1%99.3913.8630.113.7436.002.2Mg負載量對HZSM-5結構和催化性能的影響2.2.1催化劑的 表征圖1為不同Mg負載量的HZSM-5的XRDMg0、譜圖,可以看出,催化劑在改性前后其物相沒有\(zhòng) (7)發生較大的變化,只是改性后衍射峰(如20在5(6)(5)~ 10°之間等)強度有所降低,這說明浸漬法改性(.4)后Mg的引人沒有改變分子篩的骨架。同時,在. (3)XRD譜圖上也沒有出現MgO的特征峰,說明三)MgO主要是以單層形式高度分散在HZSM-5分子篩內外表面。這是因為Mg0在HZSM-510 古20253035 4045 5σ20 1(° )上存在單層分散閾值(2],只有MgO的負載量大(1)HZSM- 5;(2)1% Mg/HZSM - 5;(3)2% Mg/HZSM -S;于單層分散閾值時,XRD譜圖中才會出現Mg0(4)3% Mg/HZSM - 5;(5)4% Mg/HZSM -s;的晶相衍射峰(XRD7標記處)。(6)6% Mg/HZSM - 5;(7)6% Mg/HZSM-5表2給出了HZSM-5和4種不同Mg負載圖1不同Mg負載量的HZSM-5的XRD譜圖量催化劑的比表面積，可以看出,Mg改性后催化劑比表面積顯著減小,且隨Mg負載量的增加而減小,這是Mg元素的進入使分子篩孔道變窄,有效孔徑變小[1所致。表2 HZSM-5 及不同負載量HZSM-5的比表面積催化劑HZSM-5w(Mg) =0w(Mg)=1 %w(Mg)=3%w(Mg)=4%w(M})=6%比表面積/(m/g)314.4276.992.4175.2 .160.62.2.2 Mg 負載量對催化性能的影響試驗中,采用Mg負載量(質量分數)0、1%、2%、3%、4% .5%、6 %七種HZSM-5分子篩作為甲醇制烯烴反應的催化劑,在常壓,反應溫度480C ,空速2h'條件下考察了催化劑的性能,其結果如表3所示。由表3可以看出,改性前的催化劑對乙烯、丙烯的選擇性分別為18.43%、16.05%。改性后,當Mg負載量大于2%時,乙烯的選擇性隨負載量的增加變化不大,基本穩定在30%左右;而丙烯先是增加之后又略有降低,在負載量為4%時出現最大值35.07%?？梢?，催化劑經改性后效果明顯,這可能是由于負載的MgO可以選擇性地覆蓋ZSM-5分子篩表面強酸中心,保留弱酸或中強酸中心,減少了強酸中心的數量，適當?shù)乃嵝愿欣谔岣進TO/MTP乙烯和丙烯的選擇性41),同時MgO的改性使分子篩孔道的大小發生了改變,孔道的改變會增加孔道擇形作用,有利于烯烴的生成。不同Mg負載量對催化劑的酸強度、孔道等影響不同,因而烯烴選擇性不同,在負載量為4%時,有較高的丙烯和雙烯(乙烯+丙烯)選擇性。第3期張業等:堿土金屬改性HZSM-5催化甲醇制烯烴的研究3表3不同Mg含量HZSM-S分子篩上甲醇轉化和烴產物選擇性烴產物選擇性(摩爾分數)1%負載量轉化率/%CG°_G&"C.及C*99.5412.454.3618.4321.0516.0527.6699.6011.952.2623.2818.94 .27.6099.6510.351.5230.128.7825.4723.7699.818.890.9129.196.9727.9026.1499.898.2229.063.3535.0723.651008.430.6128.913.4532. s426.06 .99.8530.822.8832.7925.042.3反應溫度對低碳烯烴選擇性的影響由圖2 (a)可知,在400心時,反應過程是以一次反應為主,此時乙烯和丙烯的選擇性較低,均在28%左右。隨著溫度的上升,乙烯進-步環化、聚合,選擇性減少,當溫度繼續上升,反應過程生成的長鏈在高溫下發生二次反應可能有利于乙烯的生成,因此其選擇性又開始上升[6-71,但在500C時也只有30%左右。隨著溫度的升高,丙烯受到二次反應的影響,選擇性逐漸增加,在480 ~ 500C之間其選擇性最高,達到36%。但由于甲醇制烯烴是一個復雜的反應,反應溫度過高,生成芳烴的趨勢增強，所以在一定溫度之后烯烴的選擇性開始下降。結合圖2(b)可知,烯烴的選擇性均在反應溫度為480~500C之間時較高,雙烯和低碳烯的烴選擇性分別為65%和80%左右。80士搡6-7:繳28程第6:624-40042044040480500一 5405.420440450480500520~540溫度/心圖2烯烴選擇性隨溫度的變化2.4反應溫度對 CH,副產物選擇性的影響某些副產物(如甲烷)的存在不僅會降低反應主產物的收率,而且還會對后面的產物分離提純工段產生直接的影響。因此,本研究考察了反應溫度對副產物選擇性的影響。由圖3可以看出,隨著溫度的升高,甲烷的選擇性也在升高。在400~480C范圍內,甲烷的選擇性增加較為緩慢,保持在10%以下;當溫度高于480C時,甲烷選擇性增加較快,而且溫度越高這種增加趨勢越明顯,在540工時,甲烷選擇性高達35%。這是因為溫度大于400心時甲烷含量的增高可歸因于較長鏈烴類產物(包括烷基芳烴)的次級轉化8。同時在較高溫度下甲醇或二甲醚的甲烷化反應也是產生甲烷的一個重要途徑’9]。反應溫度越高,甲烷化反應越快;而且溫度越高焦炭就越易生成,催化劑就容易積碳,芳烴的脫甲基反應較為明顯,脫甲基反應速率就越快。由此可見,反應溫度的升高有利于甲烷生成。結合圖2和圖3可知，溫度低時烯烴選擇性低,溫度過高副產物較多。綜合考慮,本實驗以480C為較佳的反應溫度,既有較慣的烯烴選擇性,又使甲烷含量不至于過高。2.5空速對催化劑性能的影響空速是評價催化劑生產能力的指標,空速增大意味著單位時間通過的原料最增大,停留時間減少。為了考察甲醇質量空速對Mg/HZSM-5催化劑性能的影響,本實驗在常壓,反應溫度為480氣時，研究了空速對甲醇制低碳烯烴的影響,如圖4所示。由圖可知,乙烯的選擇性隨空速的增加而降低;當空速小于4h~'時,丙烯的選擇性隨空速的增加而增加,當空速大于4h~'時,丙烯的選擇性變化不大,受空速的影響不明顯;低碳烯烴(C;" ~C" )的選擇性受空速的影響較小,但在空速為4~ 7h-'的范圍內有略高的選擇性。從4茂名學院學報2010年空速對目的產物的影響來看,本實驗選取5h^'為最佳空速,既可以有較高的丙烯選擇性,同時又有較高的低碳烯烴選擇性。3580正CH3070-25 t20-一Cz+CH日15又40-10380 400”420440460480500 520 540 56023“456方"8910溫度/C空速/hr圍3溫度對副產 物甲烷的影響圍4空逮對催化反應的影響2.6原料組成對催化反應的影響本實驗在常壓,以質量分數4%Mg/HZSM-5分子篩為催化劑,在反應溫度為480C和空速5h-'下，研究了原料組成對氣相產物分布的影響，結果見表4。表4原料組成對催化 反應的影響烴產物分布(摩爾分數)1%原料組成: V(甲醉): V(水)CG2G"C及C.純甲醇8.020.4028.022.8140.5420.212.0:16.730.4928.732.7241.01 .20.325.070.3829.231.7043.0620.565.010.3730.011.5238.7824.310.5:10.3331.12。1.30 .36.4625.91由表4可以看出,水分的加人有利于乙烯的生成,隨著水量的增加,乙烯的選擇性逐漸增大;而丙烯的選擇性開始隨水量的增加而增加,在V (甲醇) :V(水)=1.5:1時有最大值43.06%,之后則開始下降。同時水分的加入對副產物甲烷、乙烷有一定的抑制作用,水量越大其含量越少,但C及C.*組分卻有增加。而且水含量高,會加大對后續分離的實際操作困難等,因此選取V(甲醇) :V(水)為1.5:1為宜。,3結論采用堿土金屬對HZSM- 5進行浸漬改性,其中Mg/HZSM-5在甲醇制烯烴反應中顯現出較好的催化性能,最佳工藝條件為:反應溫度480C ,甲醇質量空速5h-', V(甲醇):V(水)=1.5:1,鎂含量以MgO計為4%(質量分數)左右。在此條件下,甲醇轉化率96%以上,乙烯和丙烯的選擇性分別為29.23% .43 .06%。[參考文獻][1] Marchi A J, Froment C F.Catalytic convension of methanol t0 light alkenes of SAPO molecular sieves[J] . Appl Catal , 1991 ,71:139 - 152.[2] Xie Y C,Zhao B Y,Long X Y,et al.Shape - sective catalysis chemicals syntheis hyroeabon proessing/Cunshan Songretec[].ACSSymposium Serics, 1999 ,738:188 - 200.[3] Kaeding W w ,Chu C, Young L B,et al.A Buter [J]. Catal. ,1981 ,67:159.[4] Dehertog W JH, Froment G F . Production of light alkenes from methanol on ZSM - 5 catalysts []. Appl. Catal, 1991,71:153- 165.[5]王玨,趙璧英,謝有暢. MgO/HZSM -5中MgO分散狀態和催化性能的關系[J].物理化學學報, 2001, 17<11):966- 971.[6]趙毓章,景振華.甲醇制烯烴催化劑及工藝的新進展[] .石油煉制與化工,1999,30(2):23- 28.[7]徐柏慶.亮娟,陳國權,等.2SM-S 上甲醇制烯烴反應中低碳烯烴的成因[].催化學報191.12(4):273- 280.[8]齊國禎,謝在庫,鐘思青,等.甲醇制烯烴反應副產物的生成規律分析[J] .石油與天然氣化工.2005 ,35(1):5-9.[9] Cynthia S L. Aplication of tansio path sampling methods in catalysis:A new mechanism for C - C bond fornation in the methanolcoupling reaction in chabazite[J] .Catalysis Today, 2005 ,105:93- 105.(下轉第8頁)8茂名學院學報2010年3結論納米TiO2是一種較理想的富集材料,納米TiO2能夠定量吸附Hg( I )、苯基汞,具有較快的吸附速度和較大的吸附容量;pH值對納米TiO2吸附Hg( I )和苯基汞影響顯著,最佳pH值分別為9.0、10;酸性條件下有利于Hg(I)、苯基汞的解吸,φ=15%時HCl對Hg( I)、苯基汞的洗脫率達90%以上。有待進一步研究的是從溶液中分離重復利用納米TiO2繁瑣,可考慮將納米TIO2固載以解決分離難問題。[參考文獻][1] Przynska. Analysis of selenium speie by capllay ecerophoresis[J]. Talanta, 2001 ,55(4) :657 - 667.[2]何濱,江桂斌.汞形態分析中的前處理技術[J] .分析測試學報,2002,21(1):84 -95.[3]施踏青.納米二氧化鈦材料對金屬離子吸附行為的研究及其應用[D].武漢:華中師范大學,2003.[4]劉艷,梁沛,郭麗,等.負載型納米二氧化鈦對重金屬離子吸附性能的研究[J].化學學報,2005,63(4):312-316.[s]王梅林,黃儉泉,錢沙華,等.交聯殼聚糖在汞形態分析中的應用[J] .分析化學, 1998,26(1):12- 16.[6]杭義萍,秦永超,金蕓,等.硼氫化鉀還原-原子熒光光譜法研究納米TiO2對Hg(I)的吸附行為[J].分析試驗室,2003,22(6):72 -75.[7]候明,錢建平,胡存杰.活性炭對無機汞和苯基汞的吸附行為探討[J].巖礦測試,2004,23(4):263-267.Concentration and Separation of Hg( II ) andPhenyl - mercury over the Nano - TiO2CHEN Mei - qin(College of Chermical and Environmental Engineering. Maoming University, Moming 525000. China)Abstract: Based on the combination of concentration/ separation using nano - TIO2 and determination by CVAAS (cool vapor atomic adsorp-tion spectrometry), the adsorption and separation behavior of Hg( I ) and phenyl - mereury on nano - TiIO2 were investigated. The experi-mental results were: efects of pH on adsorption of Hg( I ) and phenyl - mercury over the nano - TiO2 were remarkable; excellent adsorp-tion ratio could be obtained when the pH exceed 9.0 for Hg( I ) and 10.0 for phenyl mercury respectively; the optimum sunging time wereboth 12 minutes; 15 % (V/V)HCl solution could elute both Hg( I ) and phenyl - mercury above 90% .Key words:Nano - TiO2 ; Hg( I ); phenyI - mercury; concentration; elution(上接第4頁)A Study on Methanol Conversion to Light Olefins overHZSM - 5 Modified by Alkaline Earth MetalZHANG Ye' , YUAN Qing- guang'", CHEN Xiao- ping' , MA Yu- gang', LI He- ping2(I. Meaoming University, Maoming 525000, China; 2. Cllege of Chemistry and Biongineering, Cuilin University of Technology, Cuilin 541004, China )Abstract: This thesis aimed to promote olefins seleetivity of the MTO/MTP catalyst by modifcation of HZSM - 5 with alkaline earth metals(Mg, Ca, Sr, and Ba), and the Mg/HZSM- 5 were the mosl ideal catalyst for the MTO/MTP reaction . Then the optimal reaction condi-tions were obtained through experiments. The reaction conditions recommended are 8 fllows: reaction temperature 480C, CH,OH:H20=1.5:1, space velocity 5h~'， amount of MgO 4% . Under the optimum process conditions , the convention of CH, OH exceeds 96% , and theselectivity of ethylene and propylene is 29.23% and 43.06% respectively.Key words: HZSM - 5; Methanol; olein ; Alkaline Earth Metal
