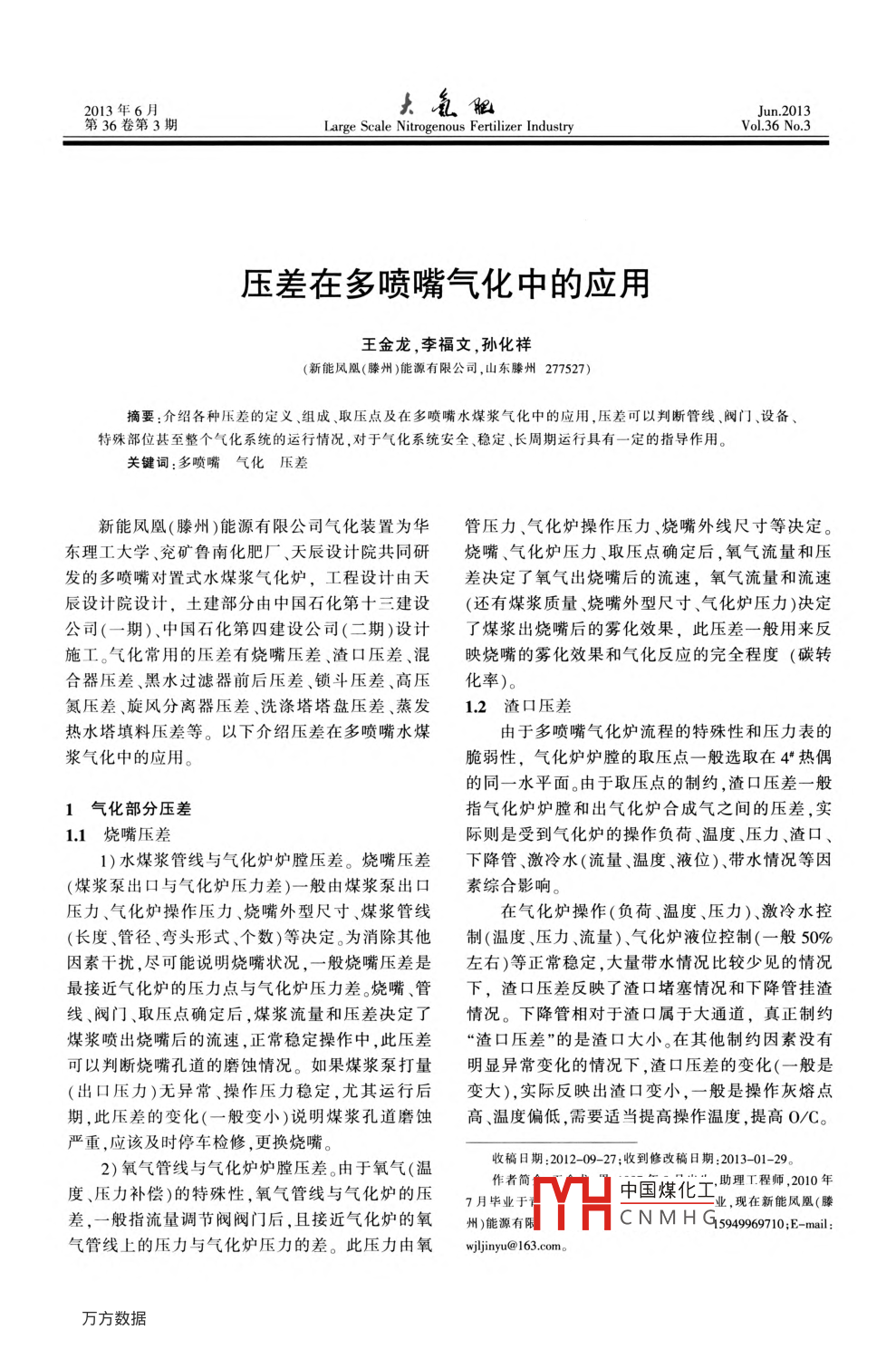

2013年6月骰Jun.2013第36卷第3期Large Scale Nitrogenous Fertilizer IndustryVol 36 No. 3壓差在多噴嘴氣化中的應用王金龍,李福文,孫化祥(新能風凰(滕州)能源有限公司,山東滕州277527)摘要:介紹各種壓差的定義、組成、取壓點及在多噴嘴水煤漿氣化中的應用,壓差可以判斷管線、閥門、設備特殊部位甚至整個氣化系統的運行情況,對于氣化系統安全、穩定、長周期運行具有一定的指導作用關鍵詞:多噴嘴氣化壓差新能鳳凰(滕州)能源有限公司氣化裝置為華管壓力、氣化爐操作壓力、燒嘴外線尺寸等決定。東理工大學、兗礦魯南化肥廠、天辰設計院共同研燒嘴、氣化爐壓力、取壓點確定后,氧氣流量和壓發的多噴嘴對置式水煤漿氣化爐,工程設計由天差決定了氧氣出燒嘴后的流速,氧氣流量和流速辰設計院設計,土建部分由中國石化第十三建設(還有煤漿質量、燒嘴外型尺寸、氣化爐壓力)決定公司(一期)、中國石化第四建設公司(二期)設計了煤漿出燒嘴后的霧化效果,此壓差一般用來反施工。氣化常用的壓差有燒嘴壓差、渣口壓差、混映燒嘴的霧化效果和氣化反應的完全程度(碳轉合器壓差、黑水過濾器前后壓差、鎖斗壓差、高壓化率)。氮壓差、旋風分離器壓差、洗滌塔塔盤壓差、蒸發1.2渣口壓差熱水塔填料壓差等。以下介紹壓差在多噴嘴水煤由于多噴嘴氣化爐流程的特殊性和壓力表的漿氣化中的應用。脆弱性,氣化爐爐膛的取壓點一般選取在4“熱偶的同一水平面。由于取壓點的制約,渣口壓差一般1氣化部分壓差指氣化爐爐膛和出氣化爐合成氣之間的壓差,實1.1燒嘴壓差際則是受到氣化爐的操作負荷、溫度、壓力、渣口1)水煤漿管線與氣化爐爐膛壓差。燒嘴壓差下降管、激冷水(流量、溫度、液位)、帶水情況等因煤漿泵出口與氣化爐壓力差)一般由煤漿泵出口素綜合影響。壓力、氣化爐操作壓力、燒嘴外型尺寸、煤漿管線在氣化爐操作(負荷、溫度、壓力)、激冷水控長度、管徑、彎頭形式、個數)等決定。為消除其他制(溫度、壓力、流量)、氣化爐液位控制(一般50%因素干擾,盡可能說明燒嘴狀況,一般燒嘴壓差是左右)等正常穩定,大量帶水情況比較少見的情況最接近氣化爐的壓力點與氣化爐壓力差。燒嘴、管下,渣口壓差反映了渣口堵塞情況和下降管掛渣線、閥門、取壓點確定后,煤漿流量和壓差決定了情況。下降管相對于渣口屬于大通道,真正制約煤漿噴出燒嘴后的流速,正常穩定操作中,此壓差“渣口壓差”的是渣口大小。在其他制約因素沒有可以判斷燒嘴孔道的磨蝕情況。如果煤漿泵打量明顯異常變化的情況下,渣口壓差的變化(一般是(出口壓力)無異常、操作壓力穩定,尤其運行后變大),實際反映出渣口變小,一般是操作灰熔點期,此壓差的變化(一般變小)說明煤漿孔道磨蝕高、溫度偏低,需要適當提高操作溫度,提高OC。嚴重,應該及時停車檢修,更換燒嘴。2)氧氣管線與氣化爐爐膛壓差。由于氧氣(溫收稿日期:2012-09-27;收到修改稿日期:2013-01-29。作者簡助理T程師,2010年度、壓力補償)的特殊性,氧氣管線與氣化爐的壓7月畢業于H中國煤化工業,現在新能風凰(滕差,一般指流量調節閥閥門后,且接近氣化爐的氧州)能源有時CNMHG5949969710 E-mail氣管線上的壓力與氣化爐壓力的差。此壓力由氧 wjljinyut@63com。1622013年第36卷13混合器壓差16高壓氮壓差混合器壓差是指混合器前后壓差。從氣化爐高壓氮壓差指高壓氮罐的氮?dú)饨?jīng)過減壓閥后激冷室出來的合成氣,進入混合器,在這里與黑水的壓力與氣化爐爐膛壓力的差。此壓差進入氣化循環泵來的黑水混合,使合成氣夾帶的固體顆粒爐安全系統,當壓差小時,氣化爐跳車。雖然很多完全潤濕后,進入洗滌黑水中。此壓差一般受到合廠家認為此壓差可能會帶來不必要的停車,因此成氣流量、溫度、壓力、帶水、帶灰情況影響,氣化不掛此聯鎖。但是,此壓差可以確保取壓口高壓氮爐操作穩定(負荷、溫度、壓力)時,此壓差反映了氣流量,一方面可以防止氣化爐取壓口堵塞,更重合成氣帶水、帶灰情況,此壓差的變化(一般是變要的是壓差穩定、流量穩定可以保證氣化爐取壓大),反映了合成氣帶水(嚴重)。如果壓差變大(帶更好的反映氣化爐爐膛的真實壓力。水嚴重),應該及時穩定氣化爐操作,控制好激冷室液位。2初步凈化與渣水處理部分壓差14過濾器壓差2.1旋風分離器壓差過濾器壓差指黑水過濾器前后壓差。此壓差旋風分離器壓差指出氣化爐合成氣和出旋風受到激冷水流量、溫度、壓力、氣化爐壓力、黑水過分離器合成氣之間的壓差,此壓差包含了混合器濾器影響。如果激冷水穩定(流量、溫度、壓力),氣壓差、旋風分離器壓差,由于旋風分離器壓差很化爐壓力穩定,此壓力主要反映過濾器堵塞情況,小,此壓差主要取決于混合器壓差。如果排除混合如果壓差變大,要及時切換黑水過濾器,并及時泄器壓差部分,只有當氣化爐大量帶水、旋風分離器壓沖洗。過濾器過濾效果不好,將導致激冷環、鍋帶水、旋風分離器內壁結垢嚴重影響流場、管線或底夾套堵塞,壓差大(如果是因?yàn)檫^濾器堵塞)將者平衡管泄漏等特殊情況才會影響此壓差。影響激冷水流量,嚴重時甚至可能燒壞激冷環、下2.2洗滌塔壓差(塔盤壓差)降管,或者導致夾套水流量低,鍋底、托磚板超溫洗滌塔壓差指出旋風分離器(入洗滌塔)和出1.5鎖斗壓差洗滌塔合成氣直接的壓差。此壓差受合成氣流量、鎖斗壓差指氣化爐爐膛或者出氣化爐合成氣塔盤水(高溫灰水、高溫變化冷凝液)流量、下塔液和鎖斗之間的壓差,此壓差隨著鎖斗排渣程序呈位、塔盤、除沫器等影響,主要反映塔盤(堵塞)情周期性的改變,受氣化爐壓力、液位的影響以及鎖況。如果操作沒有大的異常變化,當壓差變大時,斗壓力(排渣各個過程)的影響,如果氣化爐穩定可能是由于塔盤積灰多、結垢、液泛等原因;當壓操作,液位控制好,壓差周期性的變化可以反映鎖差變小時,可能是由于泡罩掉、塔盤損壞、除沫器斗系統運行情況。査看集渣過程壓差的變化趨勢,損壞等原因;頻繁波動可能是合成氣帶水等原因?？梢耘袛鄽饣癄t激冷水到鎖斗間管線的暢通情2.3蒸發熱水塔壓差(填料壓差)況,壓差的改變、鎖斗沖洗水流量的變化可以判斷蒸發熱水塔(填料)壓差指蒸發熱水塔下塔管線是否架橋。(填料下)和上塔(取壓點出口管線)之間的壓差。鎖斗壓差進入鎖斗邏輯系統,排渣、鎖斗充壓此壓差受氣化爐黑水、旋風分離器黑水、洗滌塔黑完成后,當鎖斗壓差小于O.18MPa時,鎖斗安全閥水、灰水、脫氧水、低溫變換冷凝液、除沫器、酸性2允許打開,鎖斗程序往下進行;當鎖斗壓差大于氣冷卻器、酸性氣分離罐、壓力調節閥影響,主要028MPa時,鎖斗安全閥1關閉,鎖斗程序停止。反映的是填料堵塞情況。壓差增大或者變化不敏當氣化爐排渣管線不暢(大塊渣架橋),如果感,一般是由于填料堵塞、掛液不好、水偏流等原破渣機正反轉作用不大,可以反沖操作,鎖斗壓差因造成。對于反沖操作具有指導作用:鎖斗程序打手動后,充壓到大于氣化爐壓力一定合適值(即鎖斗壓差3結束語達到一定值),打開鎖斗安全閥1及閥2對管線進化中一般對流量、溫度、壓力、液行反沖。位等常中國煤化工于微小數據的變當鎖斗系統有閥門泄漏時,鎖斗壓差的趨勢化重視」CNMHG漿氣化中應用廣也可以輔助其他參數判斷是哪個閥門泄漏。(下轉第167頁)第3期田力等.QCS-11耐硫變換催化劑的性能及其工業應用167PERFORMANCE OF QCS-1l SULFUR-TOLERANT SHIFT CATALYSTAND ITS APPLICATIONTian Li, Tan Yongfang, Cheng Yuchun, Gao BuliangShandong Qilu Keli Chemical Research Institute Co, Ltd, Zibo 255086)Liang Zhongdong Guo Zhongyi(SINOPEC Anging Branch, Fertilizer Department, A nging 246002)Abstract: The characteristics of QCS-1l sulfur-tolerant shift catalyst and its initial application inSinopec Anqing Branch, Fertilizer Department, were reviewed. QCS-1l catalyst adopted the new carrier, andwas prepared by unique process, so it has appropriate activity, and the stability is apparently superior to thetraditional in the world. Its initial application in No. 1 converter in the axial-radial reactor shows that it hasconsiderable durability to fluctuation in different cases of load, steam-gas ratio and pressure The half-yearoperation from commissioning shows that each process index goes just sound and steady, and brings desiredeconomical and social benefitsKey words: sulfur-tolerant shift; catalyst; spherical pellet; stability(上接第162頁壓差判斷并指導氣化操作,對于氣化系統安全、穩泛,壓差從微觀的角度反映系統的變化,學會應用定、長周期運行,具有重要的指導意義APPLICATION OF PRESSURE DIFFERENTIAL IN MULTI-NOZZLEGASIFICATIONWang Jinlong, Li Fuwen, Sun Huaxiang(Xinneng Phoenix(Tengzhou) Energy Co, Ltd, Tengzhou 277527Abstract This paper gives an introduction to the definition of various pressure differentials, their compositions, pressure tapping points and the application in multi-nozzle coal water slurry gasification. Pressuredifferential can be used to judge the status of pipeline, valves, equipment, special parts, and even the wholegasification system, and plays a guide role for gasification system to run in safe, steady and long-term modeKey words: multi-nozzle; gasification; pressure differential中國石化新疆能源化工建設大型煤制天然氣項目中國石化新疆能源化工有限公司將在新疆準東國家級煤電煤化工產業園內建設年產80億立方米煤制夭然氣項目,主產品天然氣擬通過配套建設的中石化“新粵浙”輸氣管道送出。2013年4月2日,中國石化新疆能源化工有限公司揭牌暨基地項目啟動儀式在烏魯木齊舉行。中國石化新疆能源化工公司總部基地位于高新區(新市區)城北主干道以南,長春路兩側,用地約700畝,投資約40億元。年產80億立方米的煤制天然氣項目總投資700億元,該項目及配套管道建設是中石化“十二五”期間最大的投資項目之已列入國家煤炭深加工示范規劃,將于2017年6月全面建」后、該裝置將成為世界最大的煤制天然氣生產裝置。預計實現年銷售收入150億元,實現稅收30中國煤化工自治區10億元,在煤炭清潔轉化和高效利用方面達到世界先進水平CNMHG汪家銘
