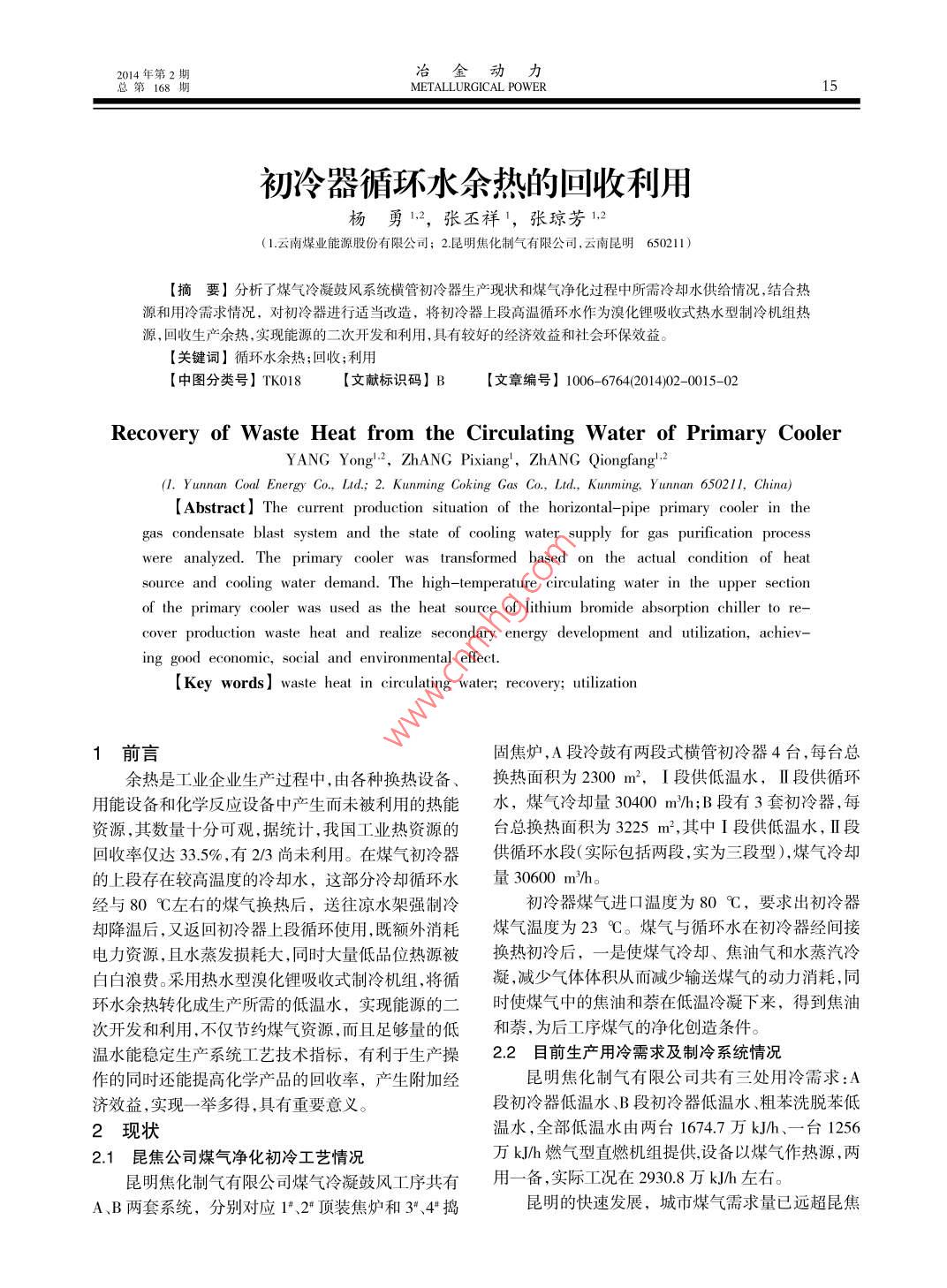

2014年第2期冶金動力METALLURGICAL POWER初冷器循環水余熱的回收利用楊勇1,張丕祥1,張瓊芳12(1.云南煤業能源股份有限公司;2昆明焦化制氣有限公司,云南昆明65011)【摘要】分析了煤氣冷凝鼓風系統橫管初冷器生產現狀和煤氣凈化過程中所需冷卻水供給情況,結合熱源和用冷需求情況,對初冷器進行適當改造,將初冷器上段高溫循環水作為溴化鋰吸收式熱水型制冷機組熱源,回收生產余熱,實現能源的二次開發和利用,具有較好的經濟效益和社會環保效益?！娟P鍵詞】循環水余熱;回收;利用【中圖分類號】TK18【文獻標識碼】B【文章編號】1006-6764(2014)02-0015-0Recovery of Waste Heat from the Circulating Water of Primary CoolerYANG Yong", ZhANG Pixiang, ZhANG QiongfangYunnan Coal Energy Co, Ltd. 2. Kunming Coking Gas Co, Ltd, Kunming, Yunnan 650211, ChinaAbstract The current production situation of the horizontal-pipe primary cooler in thegas condensate blast system and the state of cooling water supply for gas purification processwere analyzed. The primary cooler was transformed based on the actual condition of heatsource and cooling water demand. The high-temperature circulating water in the upper sectionIrce of lithium bromidecover production waste heat and realize secondary energy development and utilization, achiev-ing good economic, social and environmental effect.I Key words waste heat in circulating water; recovery; utilization前言固焦爐,A段冷鼓有兩段式橫管初冷器4臺,每臺總余熱是工業企業生產過程中,由各種換熱設備、換熱面積為2300m2,I段供低溫水,Ⅲ段供循環用能設備和化學反應設備中產生而未被利用的熱能水,煤氣冷卻量30400m/h;B段有3套初冷器,每資源,其數量十分可觀,據統計,我國工業熱資源的臺總換熱面積為3225m2,其中I段供低溫水,Ⅱ段回收率僅達335%,有23尚未利用。在煤氣初冷器供循環水段(實際包括兩段,實為三段型),煤氣冷卻的上段存在較高溫度的冷卻水,這部分冷卻循環水量30600mh經與80℃左右的煤氣換熱后,送往涼水架強制冷初冷器煤氣進口溫度為80℃,要求出初冷器卻降溫后,又返回初冷器上段循環使用,既額外消耗煤氣溫度為23℃。煤氣與循環水在初冷器經間接電力資源,且水蒸發損耗大,同時大量低品位熱源被換熱初冷后,一是使煤氣冷卻、焦油氣和水蒸汽冷白白浪費。釆用熱水型溴化鋰吸收式制冷機組,將循凝,減少氣體體積從而減少輸送煤氣的動力消耗,同環水余熱轉化成生產所需的低溫水,實現能源的二時使煤氣中的焦油和萘在低溫冷凝下來,得到焦油次開發和利用,不僅節約煤氣資源,而且足夠量的低和萘,為后工序煤氣的凈化創造條件。溫水能穩定生產系統工藝技術指標,有利于生產操22目前生產用冷需求及制冷系統情況作的同時還能提高化學產品的回收率,產生附加經昆明焦化制氣有限公司共有三處用冷需求:A濟效益,實現一舉多得,具有重要意義段初冷器低溫水、B段初冷器低溫水、粗苯洗脫苯低2現狀溫水,全部低溫水由兩臺1674.7萬kJ/h、臺12562.1昆焦公司煤氣凈化初冷工藝情況萬kJh燃氣型直燃機組提供設備以煤氣作熱源,兩昆明焦化制氣有限公司煤氣冷凝鼓風工序共有用一備,實際工況在2930.8萬kh左右。B兩套系統,分別對應1*、2頂裝焦爐和3°、44搗昆明的快速發展,城市煤氣需求量已遠超昆焦冶金動力2014年第2期16METALLURGICAL POWER總第168期設計供氣能力,作為昆明城市管道煤氣唯一氣源廠表1熱水型制冷機技術參數在外供氣不足的情況下,公司只能采取停止內部的型號RXZ(70/62)-46523/16H2M3生產用氣措施,以減少企業內部用氣,加大城區供氣4650kW的措施。因此,受煤氣供需矛盾的影響,制冷機組運1675×104kJh行極不穩定,每年僅能開啟120天左右、制冷量偏進出口溫度23→16℃低、低溫水回水溫度過高,雖增加低溫冷卻塔降溫,流量5714m/h在夏季環境溫度過高時,初冷器岀口煤氣溫度仍偏壓力降高,焦油冷凝不完全;在粗苯工序,粗苯貧油溫度過接管直徑(DN)高,影響貧油洗苯效果。制冷水不足,不僅影響焦油、進出口溫度28→34℃粗苯產量,增大煤氣冷凝鼓風負荷,而且由于這些化冷流量1511mh產品被帶入后工序,對硫銨、脫硫操作產生不利影水壓力降53P接管直徑(DN)450mm3初冷器循環水余熱回收利用方案進出口溫度69+63℃對現有初冷器進行必要的改造,均改造為三段熱流量843.9t/h式,利用焦化系統過來的高溫煤氣(初冷器進口80水壓力降℃)在初冷器高溫段與軟水換熱,將63℃的軟水加接管直徑(DN)熱到69℃,向制冷機組供熱使用。初冷器中段仍采用循環水降溫、下段采用低溫水冷卻。5主要技術經濟指標及節能效益初冷器設備外形尺寸基本保持不變,只是通過表2節能測算表調整現有設備的進出水口得到不同的換熱段,通過資源種類資源數量折標系數折合能量不同換熱段的換熱過程,保證出初冷器煤氣集合溫回收循環水熱量(69-63℃),萬ta111449418kJ/kgk95528度為22℃左右。增加粗苯,a1. 4 Ice/l根據現有的工藝條件,改造后從A、B兩套初冷增加焦油,t1.2 tce/系統上段提取熱量可滿足兩臺1674.7萬k/h制冷減少水蒸發損失,萬va2.12360.86×10+ce/t10.4機組熱量需要,生產出16℃23℃冷水1142m/h,系統運行電耗,kWh/a190745200.12 kgce/k W·h1089滿足初冷工藝低溫段冷卻和洗脫苯工段冷卻的需求,從而替代現有常規燃氣制冷機,節約煤氣1440項目實施后的綜合節能量為mh。兩臺制冷機分別就近布置于A段初冷系統、B955284638.4+1824+104-10889=109367tea段初冷系統。6環保效益低溫冷凍水主要用于初冷器低溫段冷卻和洗脫將循環水余熱回收用做熱水型制冷機熱源,與苯工段冷卻,三處用冷系統雖用冷負荷相對比較平燃氣型制冷機相比,每年減少煤氣消耗933.12萬穩,但兩臺制冷機組分開布置獨立運行,兩臺制冷機m3,每燃燒1m煤氣產生廢氣6.247m,則改造后組的負荷平衡也是系統穩定運行的關鍵點;在B段減少廢氣產生量為5829萬m年,廢氣中CO2占安裝一臺溴化鋰機組,為B段初冷器提供低溫冷凍6.41%,則每年減排CO27339t水,低溫水有一定的富裕;在A段新增一臺溴化鋰[參考文獻機組,為A段初冷器和洗脫苯工藝提供低溫冷凍范守謙.焦爐媒氣凈化生產設計手冊北京:治金工業出版水。因此,A段機組負荷高,需調節兩臺機組負荷。社,20122]何建平.煉焦化學產品回收與加工M.北京:化學工業出版社4核心設備制冷機組技術參數核心設備制冷機組技術參數見表1。收稿日期:2013-08-22作者簡介:楊勇(1975-),男,研究生學歷,焦化高級工程師、注冊安全工程師,現從事煤化工、企業安全管理、工商管理工作。
