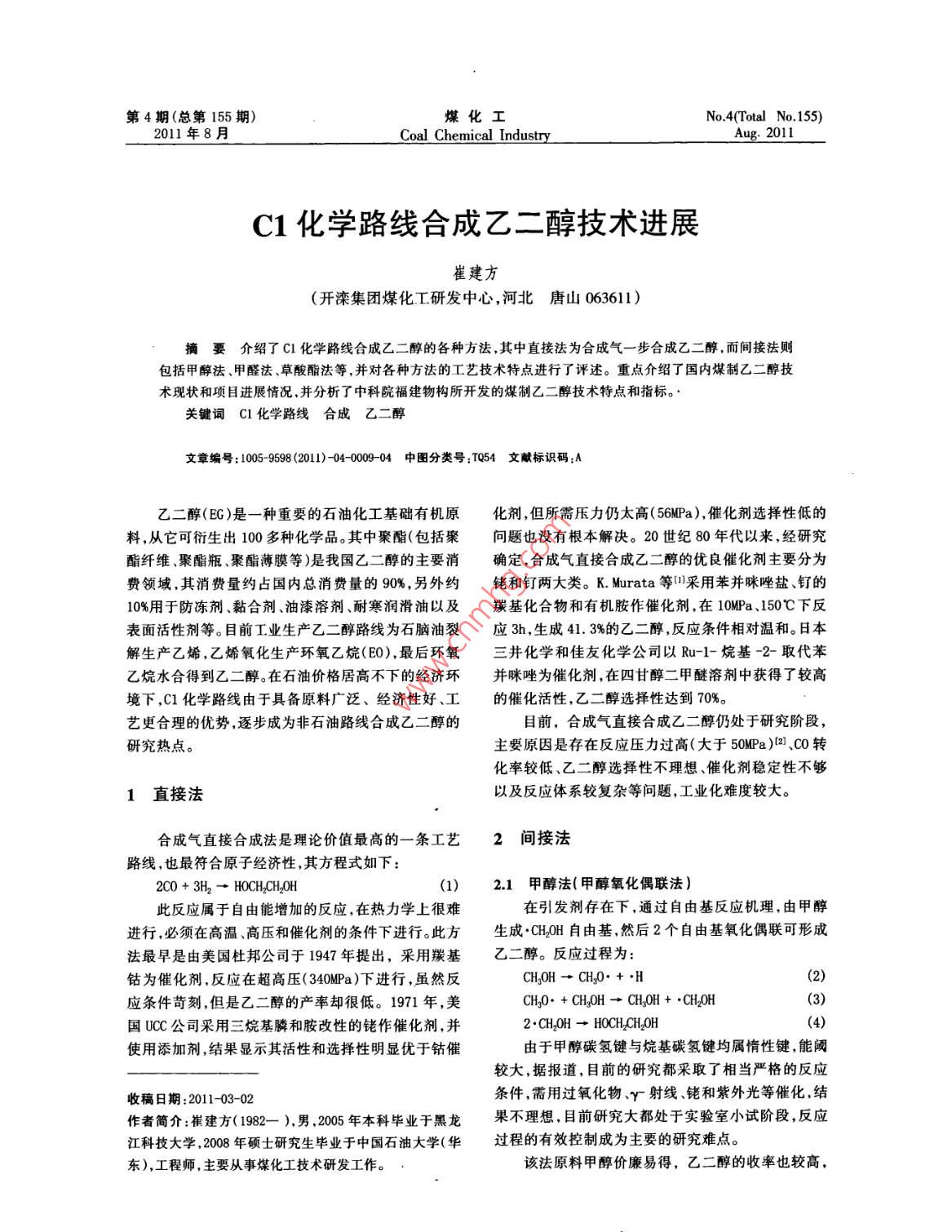

第4期(總第155期煤化工No 4(Total No 155)2011年8月Coal Chemical IndustryC1化學路線合成乙二醇技術進展崔建方(開灤集團煤化工研發中心河北唐山063611)摘要介紹了C化學路線合成乙二醇的各種方法,其中直接法為合成氣一步合成乙二醇,而間接法則包括甲醇法、甲醛法、草酸酯法等,并對各種方法的工藝技術特點進行了評述。重點介紹了國內煤制乙二醇技術現狀和項目進展情況,并分析了中科院福建物構所開發的煤制乙二醇技術特點和指標。關鍵詞Cl化學路線合成乙二醇文章編號:1005-9598(2011)-04000904中圖分類號:TQ54文獻標識碼:A乙二醇(EG)是一種重要的石油化工基礎有機原化劑,但所需壓力仍太高(56MPa),催化劑選擇性低的料,從它可衍生出100多種化學品。其中聚酯(包括聚問題也沒有根本解決。20世紀80年代以來,經研究酯纖維聚酯瓶、聚酯薄膜等)是我國乙二醇的主要消確定,合成氣直接合成乙二醇的優良催化劑主要分為費領域,其消費量約占國內總消費量的90%,另外約銠和釕兩大類。K. Murata等u.用苯并咪唑鹽、釕的10%用于防凍劑、黏合劑、油漆溶劑、耐寒潤滑油以及羰基化合物和有機胺作催化劑,在1OMa、150℃下反表面活性劑等。目前工業生產乙二醇路線為石腦油裂應3h,生成41.3%的乙二醇反應條件相對溫和。日本解生產乙烯,乙烯氧化生產環氧乙烷(E),最后環氧三井化學和佳友化學公司以Ru-1-烷基-2-取代苯乙烷水合得到乙二醇。在石油價格居高不下的經濟環并咪唑為催化劑在四甘醇二甲醚溶劑中獲得了較高境下,C1化學路線由于具備原料廣泛、經濟性好、工的催化活性,乙二醇選擇性達到70%。藝更合理的優勢,逐步成為非石油路線合成乙二醇的目前,合成氣直接合成乙二醇仍處于研究階段研究熱點。主要原因是存在反應壓力過高(大于50MPa)(2、Co轉化率較低、乙二醇選擇性不理想催化劑穩定性不夠1直接法以及反應體系較復雜等問題,工業化難度較大。合成氣直接合成法是理論價值最高的一條工藝2間接法路線,也最符合原子經濟性,其方程式如下2C0+3H2→ HOCHA CH2OH(1)2.1甲醇法(甲醇氧化偶聯法此反應屬于自由能增加的反應,在熱力學上很難在引發劑存在下,通過自由基反應機理,由甲醇進行,必須在高溫高壓和催化劑的條件下進行。此方生成CHOH自由基,然后2個自由基氧化偶聯可形成法最早是由美國杜邦公司于1947年提出,采用羰基乙二醇。反應過程為鈷為催化劑,反應在超高壓(340MPa)下進行,雖然反CHOH→CH·+·H應條件苛刻,但是乙二醇的產率卻很低。1971年,美CH4O·+CHOH→CHOH+·CH2國UC公司采用三烷基膦和胺改性的銠作催化劑,并2·CH2OH→ HOCH CH OH(4)使用添加劑,結果顯示其活性和選擇性明顯優于鈷催由于甲醇碳氫鍵與烷基碳氫鍵均屬惰性鍵,能閾較大,據報道,目前的研究都采取了相當嚴格的反應收稿日期:2011-03-02條件,需用過氧化物、y射線、銠和紫外光等催化,結作者簡介:崔建方(1982-),男,2005年本科畢業于黑龍果不理想,目前研究大都處于實驗室小試階段反應江科技大學,2008年碩士研究生畢業于中國石油大學(華過程的有效控制成為主要的研究難點。東),工程師,主要從事煤化工技術研發工作該法原料甲醇價廉易得,乙二醇的收率也較高10煤化工2011年第4期若生產規模能擴大,該工藝路線比較有吸引力。的研究已經使情況大大改善,如用Co、Zn、Cr、Cu等的22甲醛法氧化物或復合氧化物及Rh-Re作為乙醇酸甲酯加氫2.2.1甲醛羰化法還原反應的催化劑,乙二醇收率達到40%-70%。德國甲醛羰化法由美國杜邦公司開發,并建成小規模赫斯特公司采用 Kieselguhr催化劑(10.6%Pd-2.3%工業生產裝置,是以合成氣為基礎唯一曾經工業化的Re),在172℃、20MPa條件下,得到97%收率的乙二醇,個項目。該方法是以甲醛和C0為原料,在150℃~其選擇性達到93.6%6225℃、50.6MPa~101.3Pa下,經HS04或BF3催化劑近期,此路線的研究重點集中在非液體酸催化劑催化下縮合成乙醇酸,乙醇酸在HSO4催化下,于的研究上。清華大學以磷鎢酸、硅鎢酸等雜多酸為210℃-2l5℃、81.OMPa-91.1Pa下,用甲醇酯化為乙偶聯催化劑,催化活性優于硫酸等液體酸催化劑,并醇酸甲酯,后者在210℃-215℃、3.OMPa、空速2000提出雜多酸催化劑是以酸堿協同方式為主要反應途h、過量氫(氫與乙醇酸甲酯摩爾比為30:1)存在的徑。中科院成都有機所m以硫酸、硫酸/金屬羰基化條件下,用亞鉻酸銅為催化劑加氫還原生成乙二醇,合物及固體超強酸S0/ZrO2為催化劑,其MG和WAc甲醇則循環使用,第一步和第二步可同時完成。反應的總收率達到60%-97%過程為23草酸酯法(CO氧化偶聯法)HCH0+C0+H0→ HOCH COOH(5)草酸二酯法合成乙二醇第一步是草酸二酯的合HOCH COOH CH3OH- HOCH COOCH3 H,0(6)成,有液相法和氣相法兩種工藝HOCH-COOCH, 2H2- HO(CH2)2OH+ CH3OH(7)美國聯合石油公司于1966年首先開發出液相合每步反應的收率都在90%~95%,按甲醛原料計,成草酸二酯技術,用醇在C0存在下發生氧化羰化反乙二醇總收率達90%。但該反應H04用量大,造成環應,采用PC2uCl2催化劑,在125℃、7.OMPa條件境污染及設備腐蝕現已不采用。美國 Chevron化學下反應得到草酸二酯,副產物除碳酸二酯外,還有公司使用F代替HS04作催化劑在較低溫度和壓力cH000R、CQ2等,由于使用含有鹵素的催化劑,設備腐下(50℃,6.9Ma),乙醇酸收率為95%,但未實現工業蝕嚴重,且反應體系中有甲酸酯共存,為使反應系統化。S.Y.Lee等③采用強酸性離子交換樹脂為催化劑,保持無水狀態,需要使用大量脫水劑,過程經濟性降避免了液體酸帶來的問題,乙醇酸甲酯的最高收率可低,未能工業化。達80%,但需要高達25MPa的反應壓力。1978年,日本宇部興產公司和美國UCC公司聯在甲醛的強酸溶液中,以Cu(C0)或Ag(C0)為合開發了合成草酸二酯的新工藝路線,采用2%Pd/催化劑,羰基化反應可在常溫常壓下,生成乙醇酸和催化劑,在亞硝酸酯存在下,使C0與醇發生偶合,該乙醇酸甲酯,經還原得到乙二醇,但其羰基化速度較液相反應工藝解決了 Fenton法的設備腐蝕問題,并HSO4或B水絡合物催化劑體系慢。李濤等在離建成1套6000/a的草酸二酯生產裝置,但仍存在子液體[Bmim]P反應體系中,以甲基苯磺酸為催化草酸二酯生成速率慢、副產物多等問題。為此宇部興劑,加入適量的過渡金屬化合物(如 CFSSO,Ag)作為助產公司又開發了氣相法工藝,即CO和亞硝酸甲酯或劑,C0壓力為10MPa下,乙醇酸甲酯的收率可高達丁酯反應生成草酸二酯,反應方程式為:86.7%,高于同樣條件下在有機溶劑中的反應結果。200+2RON→2N0+(C0OR)2(10)甲醛和甲酸甲酯偶聯此工藝方法已通過模試,連續運行480h,草酸二由甲醛與甲酸甲酯偶聯合成乙二醇是在酸(如硫酯的平均時空收率為432g/(Lh),工藝上采用連續酸或有機磺酸)催化下進行,首先縮合生成乙醇酸甲“催化-再生”循環操作,副產物N可用氧和甲醇轉酯(MG)和甲氧基乙酸甲酯(WAc),然后MG催化加氫化為RNO循環使用。若將Pd載于表面積90m/g的生成乙二醇MAc水解、加氫得到乙二醇單甲醚,經AO3上,草酸二酯的選擇性可高達98%。趙秀閣等t水解生成乙二醇,反應過程為:采用Pa/aAl3為催化劑,C0和亞硝酸甲酯進行氧HCH0+HCH3→ HOCH,COC3(8)化偶聯反應,草酸二甲酯選擇性近100%氣相法工藝H0CHCO4+2H2→HO(CH2)OH+CHQH(9)具有選擇性高,反應在近常壓下進行,以及不使用溶德國赫斯特公司報道,在90℃、0.Ma,硫酸或劑等優點,與液相法相比,更具經濟優勢。有機磺酸催化下,甲醛與甲酸甲酯反應生成乙醇酸甲草酸二酯加氫制乙二醇,由于既要滿足酯基的酯,但收率并不高,乙二醇收率難以超過30%。近年來還原,又要避免深度加氫,所以加氫過程比較復雜。2011年8月崔建方:C1化學路線合成乙二醇技術進展11傳統的方法需要在300℃-400℃、20Ma-27Pa條件個月,合同價格超過30億元,將采用日本宇部化學下進行。 U Matteoli等研究了以釕的羰基絡合物(UBE)煤制乙二醇技術(合成氣草酸酯法)。2011年3Ru(CO)2(CHCO0)2(PnBu3)2、Ru2(CO)4(CHC0)2PnBu)3月,由國內7家大型民營企業組建的綠色清潔能源聯等為催化劑,在180℃、H2壓力為20MPa時,可生成合投資企業宜布計劃在內蒙古投資建設100萬t級18%的乙醇酸甲酯和82%乙二醇。C.E. Marcel等研煤制乙二醇項目。究表明,草酸二甲酯加氫是先形成乙醇酸甲酯,再進3.2中科院福建物構所技術進展步轉化為乙二醇,活性組分和配體的形態是重要3.2.1氨氧化技術的,他們以Ru(acac)3作為釕的前驅物,三齒狀CH!C在進行C0氣相催化合成草酸酯的反應過程中(CHPh2)3作為配體,在120℃、.8MPa-10a下,反應一般都采用NaMO2與HS04反應生成的氮氧化物作為16h,草酸二甲酯的轉化率達到100%,乙二醇收率高循環的N0氣體消耗的補充,但這種方法只能在小規達95%,均高于現有均相催化劑。模的實驗研究中使用。因此,為了適應大規模工業生宇部興產公司在氣相法制草酸二酯的基礎上,開產的需要,中科院福建物構所成功開發了用氨在空氣發出氣相法草酸二酯加氫還原制乙二醇技術,采用中高溫氧化產生的氮氧化物或硝酸工業尾氣中的氮CuCr催化劑,乙二醇選擇性為95%,反應方程式為:氧化物作為合成草酸酯的N補充氣源的工藝技術,(C00R)2+4H2→HO(CH)2OH+2R〔(11)既降低了N0氣體的生產成本,又為全套煤制乙二醇綜上各種生產工藝,利用合成氣的“C0催化合成技術的大規模生產推廣創造了有利條件。草酸酯和乙二醇”技術被公認為是最有工業化前景的3.22高濃度C0氣體脫氫催化劑及脫氫凈化的工路線。藝技術3國內煤制乙二醇技術現狀和項目進展成功開發了高濃度C0氣體脫氫凈化催化劑及其全套凈化工藝,使含氫的工業C0氣體經過脫氫凈化31煤制乙二醇項目動態后,可以直接用作合成草酸酯的C0氣源;把高濃度2008年6月,由通遼金煤化工有限公司(簡稱通c0(C≥98%,含氫1%-2%)氣體中的H2凈化到0.1×遼金煤)投資1.5億元,在江蘇丹陽建設的1萬t/a106以下;脫氫催化劑對H2的氧化選擇性≥70%,H2的乙二醇工業試驗裝置順利打通全流程,生產出合格的轉化率≥99%乙二醇產品;2009年12月,內蒙古自治區通遼市高3.2.3高活性C0氣相催化合成草酸酯催化劑和工新技術開發區的20萬t工業示范裝置全部建設完藝技術成,并于12月7日試車成功,打通了全套工藝流程,成功開發了高活性c0氣相催化合成草酸酯催化但乙二醇產品未達到聚酯級特別是紫外透光率指標劑及其合成工藝并有效地解決了高活性草酸酯合成不合格。隨后,通過對原有設計進行調整,使整套裝置催化劑的超溫問題,催化劑時空產率≥750g(CH0C0)2y具備聯產10萬t/a草酸的能力,經過聯動試車,于(Lh)(空速=3000h),草酸酯的選擇性≥9.5%,催2010年5月3日試產出合格的草酸產品。2010年12化劑活性和選擇性達到國際領先水平。月,20萬t工業示范裝置實現了大于70%設計負荷的3.2.4高活性草酸酯催化加氫合成乙二醇催化劑和運行,通遼金煤公司今年還將完成二期40萬t/a乙工藝技術二醇項目立項審批工作,并于年內適時啟動二期項目成功開發了高活性草酸酯催化加氫合成乙二醇建設。催化劑及其工藝,經過分離和精餾得到的乙二醇產品此外,2010年3月,河南煤化與丹化科技等簽訂各項理化指標符合GB46492008優級品的標準,所開了排他性合作協議,在洛陽孟津、商丘永城新鄉獲發的加氫催化劑在草酸二甲酯液時空速(LHsW)0.2g嘉、濮陽、安陽五地分別建設20萬t/a煤制乙二醇裝-0.5g/(mL·h)、反應壓力0.8MPa-3.0MPa、反應置,截止目前,新鄉年產20萬t乙二醇項目氣化工程溫度200℃-250℃、氫氣空速4000h-800的條已經竣工。2010年10月,由東華工程科技有限公司件下,草酸二甲酯轉化率≥98%,乙二醇選擇性≥90%總承包設計的內蒙古蘇尼特堿業公司20萬t/a煤制時空產率≥110g(CHOH)2(L·h),在連續運行100h乙二醇項目全面開工建設。2011年1月14日,東華后性能仍保持穩定?？萍寂c貴州黔西縣黔希煤化工投資有限責任公司簽3.2.5N0氧化酯化技術訂了30萬t/a乙二醇項目總承包合同,合同工期26成功開發了直接用工業Q2和含醇量≥20%的醇12煤化工2011年第4期水溶液對尾氣(N0)進行循環利用的氧化酯化工藝技22(2):137-141術。N0的回收率≥95%,從而大大減少N氣體的補充[3] Lee S Y, Kim j c, Lee j s,etal. Process for Low量,并且整個工藝技術操作過程簡單,投資少、能耗Pressure Synthesis of EG from Synthesis Gas Plus低,有效降低了生產成本。Formaldehyd[J]. Ind Eng Chem Res, 1993, 32(2): 253-326消除排放氣體中NO污染技術259由于直接使用空氣、工業C0NO和02作為反應4]李濤,李光興,徐強等離子液體合成乙醇酸甲氣體,這些原料氣中都含有大量的N2、Ar、CO2、CH等酯[J].石油化工,2004,33(增刊):297-298非反應氣體隨著反應的不斷進行,既要不斷補充工5 Hoechst AG(GB). Process for the Manufacture of業0、工業NO氣體,又要不斷從反應系統排出非反Glycolic Acid Esters: DE, 2652072[P].1978-05-24[6] Hoechst AG(GB). Process for the Preparation of應氣體。這就必然會同時從反應系統中排出N0、Ethylene Glycol: DE, 2715666A[P].1978-10-1CHrONO和甲醇等有用的反應氣體。為了減少反應原料[7] Huang W G,HeDH, Lin JY,eta. nfluence of Al的消耗,使反應尾氣達標排放,福建物構所開發成功Properties on CO Catalytic Coupling Reaction over了既能把N作為反應原料回收循環使用,又能達標Pd Catalyst[J]. Appl Catal, 2000, 199: 93-98.排放的獨特的消除排放氣體N0污染環境的工藝技[8]HeDH, Huang W G, Lin y,etal. Study for Synthe-術,使排放尾氣中的氮氧化物<0.2×106。sis of Ethylene Glycol with Diethyl Oxalate in但截止目前,內蒙古通遼20萬t/a示范裝置仍Gaseous Phase by Catalytic Hydrogenation [J]. JMol然沒有穩定生產(負荷低、產品差),說明煤制乙二醇Catal A: Chemical, 1999, 145: 335-338.成套技術還不完全成熟,分析主要存在的問題有:(1)[9]杜碧林儲偉,于作龍甲酸甲酯與三聚甲醛偶聯合加氫催化劑沒有經過長周期運行檢驗;(2)加氫催化成乙醇酸甲酯Ⅰ-硫酸催化反應條件優選[J].天然劑含鉻,穩定性不好;(3)產品質量存在問題,乙二醇氣化工,1997,22(6):20-22能否達到聚合級產品要求還有待檢驗;(4)從小規模中10陳棟梁瞿美臻,白字新等,H在羥基乙酸甲酯合成試到大規模的工業化裝置,存在工程放大的問題。31(2):55-60[11]趙秀閣,呂興龍,趙紅鋼,等.氣相法C與亞硝酸甲參考文獻:酯偶聯合成草酸二甲酯用Pa/a-A1AO3催化劑的研究[J].催化學報,2004,27(2):125-128[1] Murata K, Matsuda A, Masuda T, et al. Role of 1- [12] Matteoli U, Menchi G, Bianchi M, et al. Alkanemethy l-3-ethyl Benzimidazolium Bromide-rutheNiumFunctionalization on a Preparative Scale by Mer-Catalyst in the One-step production of Ethylenecury-Photo Sensitized Cross-dehydrodimerizationGlycol Via Formaldehyde Condensation and in Its[J]. J Mol Catal,1991,64:257-261.Direct Synthesis from Synthesis Gas [J].J Mol [13] Marcel CE, Herman tt, Johannes GV, et al. Pro-Catal,1987,42:38939.cess for Continuously Preparing Ethy lene Glycol[2]高占笙.合成氣一步法制乙二醇[J].石油化工,1993,[J]. J Mol Catal A: Chemical, 2003, 206: 185-192Progress in the Synthesis of Ethylene Glycol through Cl Chemical RouteCui jianfan(Coal Chemical r D Center, Kailuan Group Tangshan Hebei 063611, ChinaAbstract The processes of producing ethylene glycol by ways of direct and indirect methods were presented. Thedirect method was carbonylation, and the indirect methods include hydroformylation, reductive hydroformylation and esteroxalation. The differences of the abovementioned processes were also reviewed. The present status and project progress ofthe coal -based ethylene glycol synthesis technology were mainly analyzed. The local Coal to MEG technology status aswell as the project progress were emphatically introduced and the technology features and indexes of Fujian Institute ofMatter(CAS) was also fully analyzed and discussedKey words CI chemical route, synthesis, ethylene glycol
