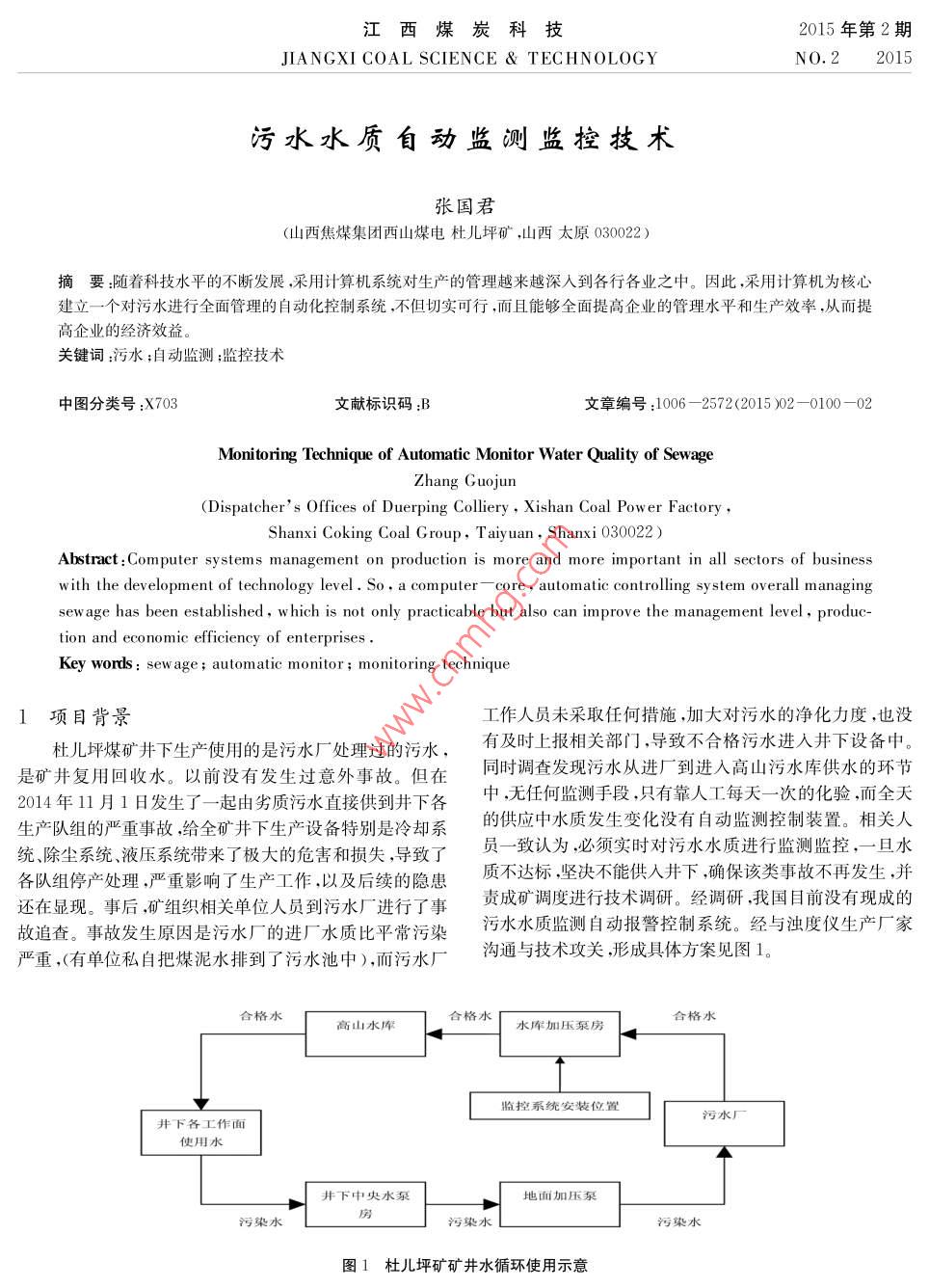

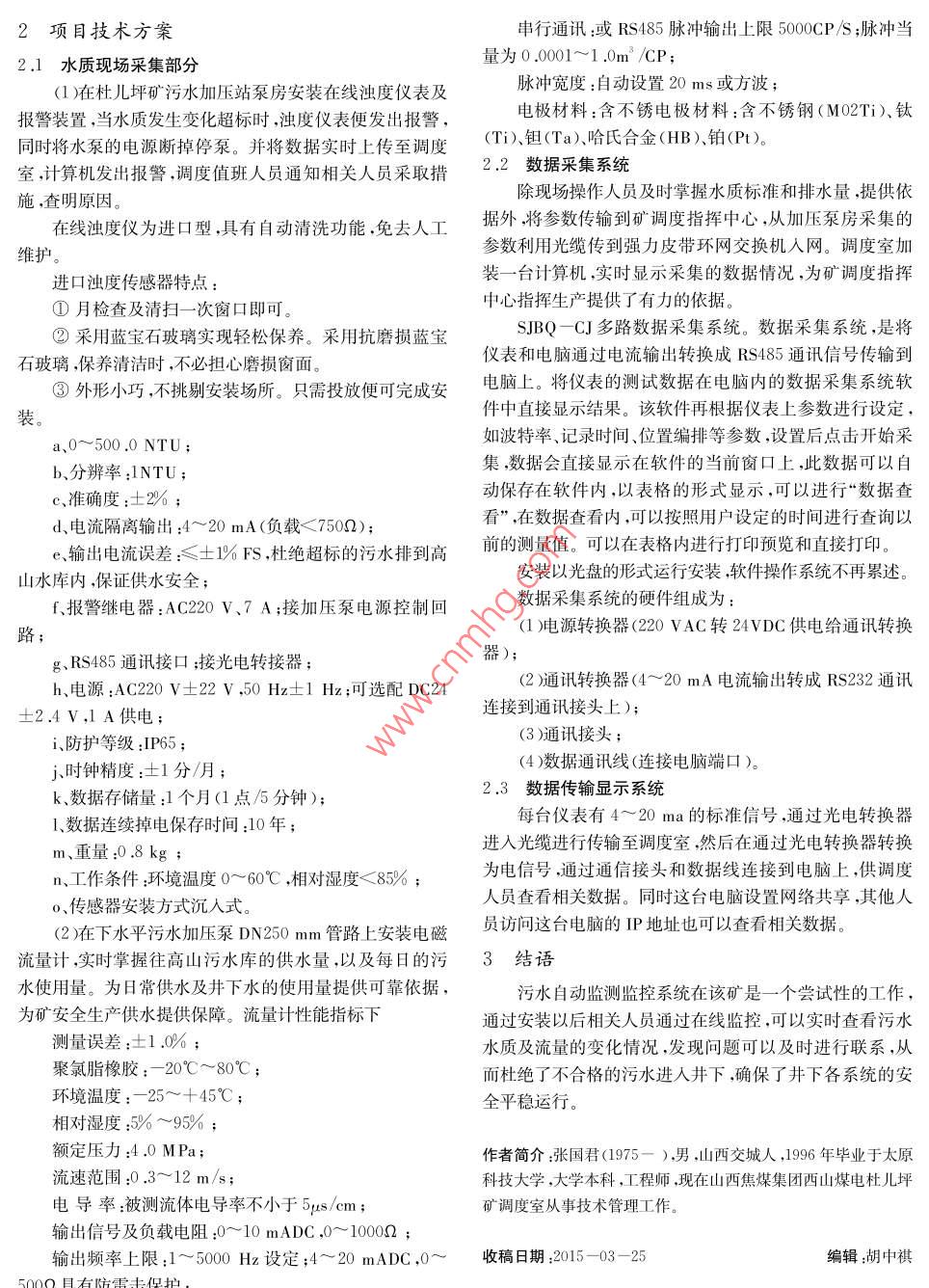

江西煤炭科技015年第2期JIANGXI COAL SCIENCE TECHNOLOGYNO.22015污水水質自動監測監控技術張國君(山西焦煤集團西山煤電杜兒坪礦,山西太原030022)摘要:隨著科技水平的不斷發展,釆用計算機系統對生產的管理越來越深入到各行各業之中。因此,采用計算機為核心建立一個對污水進行全面管理的自動化控制系統,不但切實可行,而且能夠全面提高企業的管理水平和生產效率,從而提高企業的經濟效益。關鍵詞:污水;自動監測;監控技術中圖分類號:X703文獻標識碼:B文章編號:1006-2572(2015)2-0100-02Monitoring Technique of Automatic Monitor Water Quality of SewageZhang guojun(Dispatchers Offices of Duerping Colliery, Xishan Coal Power FactoryShanxi Coking Coal Group, Taiyuan, Shanxi 030022Abstract: Computer systems management on production is more and more important in all sectors of businesswith the development of technology level. So, a computer-core, automatic controlling system overall managingsewage has been established w hich is not only practicable but also can improve the management level, produc-tion and economic efficiency of enterprisesKey words: sew age; automatic monitor; monitoring technique1項目背景工作人員未采取任何措施,加大對污水的凈化力度,也沒杜兒坪煤礦井下生產使用的是污水廠處理過的污水,有及時上報相關部門,導致不合格污水進入井下設備中是礦井復用回收水。以前沒有發生過意外事故。但在同時調查發現污水從進廠到進人高山污水庫供水的環節2014年11月1日發生了一起由劣質污水直接供到井下各中,無任何監測手段,只有靠人工每天一次的化驗,而全天生產隊組的嚴重事故給全礦井下生產設備特別是冷卻系的供應中水質發生變化沒有自動監測控制裝置。相關人統,除塵系統、液壓系統帶來了極大的危害和損失,導致了員一致認為業必須實時對污水水質進行監測監控,旦水各隊組停產處理,嚴重影響了生產工作,以及后續的隱患質不達標,堅決不能供入井下,確保該類事故不再發生,并還在顯現。事后,礦組織相關單位人員到污水廠進行了事責成礦調度進行技術調研。經調研,我國目前沒有現成的故追查。事故發生原因是污水廠的進廠水質比平常污染污水水質監測自動報警控制系統。經與濁度儀生產廠家嚴重,(有單位私自把煤泥水排到了污水池中)而污水廠溝通與技術攻關,形成具體方案見圖1合格水高山水厙合格水水庫加壓泵房舍格水監控系統安裝位置井下各工作面使用水井下中央水泵地面加壓泵房污染水污染水污染水圖1杜兒坪礦礦井水循環使用示意2項目技術方案串行通訊:或RS485脈沖輸出上限500C°PS;脈沖當2.1水質現場采集部分量為0.0001~1.0m3CP;(1)在杜兒坪礦污水加壓站泵房安裝在線濁度儀表及脈沖寬度:自動設置20ms或方波;報警裝置,當水質發生變化超標時,濁度儀表便發出報警電極材料:含不銹電極材料:含不銹鋼(MO2Ti)、鈦同時將水泵的電源斷掉停泵。并將數據實時上傳至調度Ti)鉭(Ta)哈氏合金(HB)鉑(P室,計算機發出報警調度值班人員通知相關人員采取措2.2數據采集系統施,查明原因。除現場操作人員及時掌握水質標準和排水量,提供依在線濁度儀為進口型,具有自動清洗功能免去人工據外將參數傳輸?shù)降V調度指揮中心,從加壓泵房采集的維護參數利用光纜傳到強力皮帶環網交換機入網。調度室加進口濁度傳感器特點:裝一臺計算機,實時顯示采集的數據情況,為礦調度指揮①月檢查及清掃一次窗口即可。中心指揮生產提供了有力的依據。②采用藍寶石玻璃實現輕松保養。釆用抗磨損藍寶SJBQ一CJ多路數據采集系統。數據采集系統,是將石玻璃,保養清潔時,不必擔心磨損窗面儀表和電腦通過電流輸出轉換成RS485通訊信號傳輸?shù)舰弁庑涡∏?不挑剔安裝場所。只需投放便可完成安電腦上。將儀表的測試數據在電腦內的數據采集系統軟裝件中直接顯示結果。該軟件再根據儀表上參數進行設定,0~500.0NTU;如波特率、記錄時間、位置編排等參數,設置后點擊開始采b、分辨率:1NTU;集,數據會直接顯示在軟件的當前窗口上,此數據可以自c、準確度:±2%;動保存在軟件內,以表格的形式顯示,可以進行“數據查d、電流隔離輸出:4~20mA(負載<7509);看”,在數據查看內,可以按照用戶設定的時間進行查詢以e輸出電流誤差:≤±1%FS,杜絕超標的污水排到高前的測量值。可以在表格內進行打印預覽和直接打印。山水庫內,保證供水安全;安裝以光盤的形式運行安裝,軟件操作系統不再累述。f報警繼電器:AC220V、7A;接加壓泵電源控制回數據采集系統的硬件組成為:路(1)電源轉換器(220VAC轉24VDC供電給通訊轉換g、RS485通訊接口:接光電轉接器;器);h、電源:AC220V±22V,0Hz±1Hz;可選配DC24(2)通訊轉換器(4~20mA電流輸出轉成RS232通訊±2.4V,1A供電連接到通訊接頭上);i、防護等級:IP65(3)通訊接頭j、時鐘精度:±1分月(4)數據通訊線(連接電腦端口)。k、數據存儲量:1個月(1點/5分鐘);2.3數據傳輸顯示系統l、數據連續掉電保存時間:10年;每臺儀表有4~20ma的標準信號,通過光電轉換器m、重量:0.8kg進入光纜進行傳輸至調度室,然后在通過光電轉換器轉換n、工作條件:環境溫度0~60℃,相對濕度<85%;為電信號,通過通信接頭和數據線連接到電腦上,供調度人員查看相關數據。同時這臺電腦設置網絡共享,其他人(2)在下水平污水加壓泵DN250m管路上安裝電磁員訪間這臺電腦的P地址也可以查看相關數據流量計,實時掌握往高山污水庫的供水量,以及每日的污3結語水使用量。為日常供水及井下水的使用量提供可靠依據污水自動監測監控系統在該礦是一個嘗試性的工作,為礦安全生產供水提供保障。流量計性能指標下通過安裝以后相關人員通過在線監控,可以實時查看污水測量誤差:±1.0%6;水質及流量的變化情況,發現問題可以及時進行聯系,從聚氯脂橡膠:-20℃~80℃而杜絕了不合格的污水進入井下,確保了井下各系統的安環境溫度:-25~+45℃全平穩運行。相對濕度:5%~95%額定壓力:4.0MPa;作者簡介:張國君(1975-),男,山西交城人,1996年畢業于太原流速范圍:0.3~12m/s科技大學,大學本科,工程師,現在山西焦煤集團西山煤電杜兒坪電導率:被測流體電導率不小于5s/cm;礦調度室從事技術管理工作。輸出信號及負載電阻:0~10mADC,0~1000;輸出頻率上限:1~5000Hz設定;4~20mADC,0收稿日期:2015-03-25編輯:胡中祺
