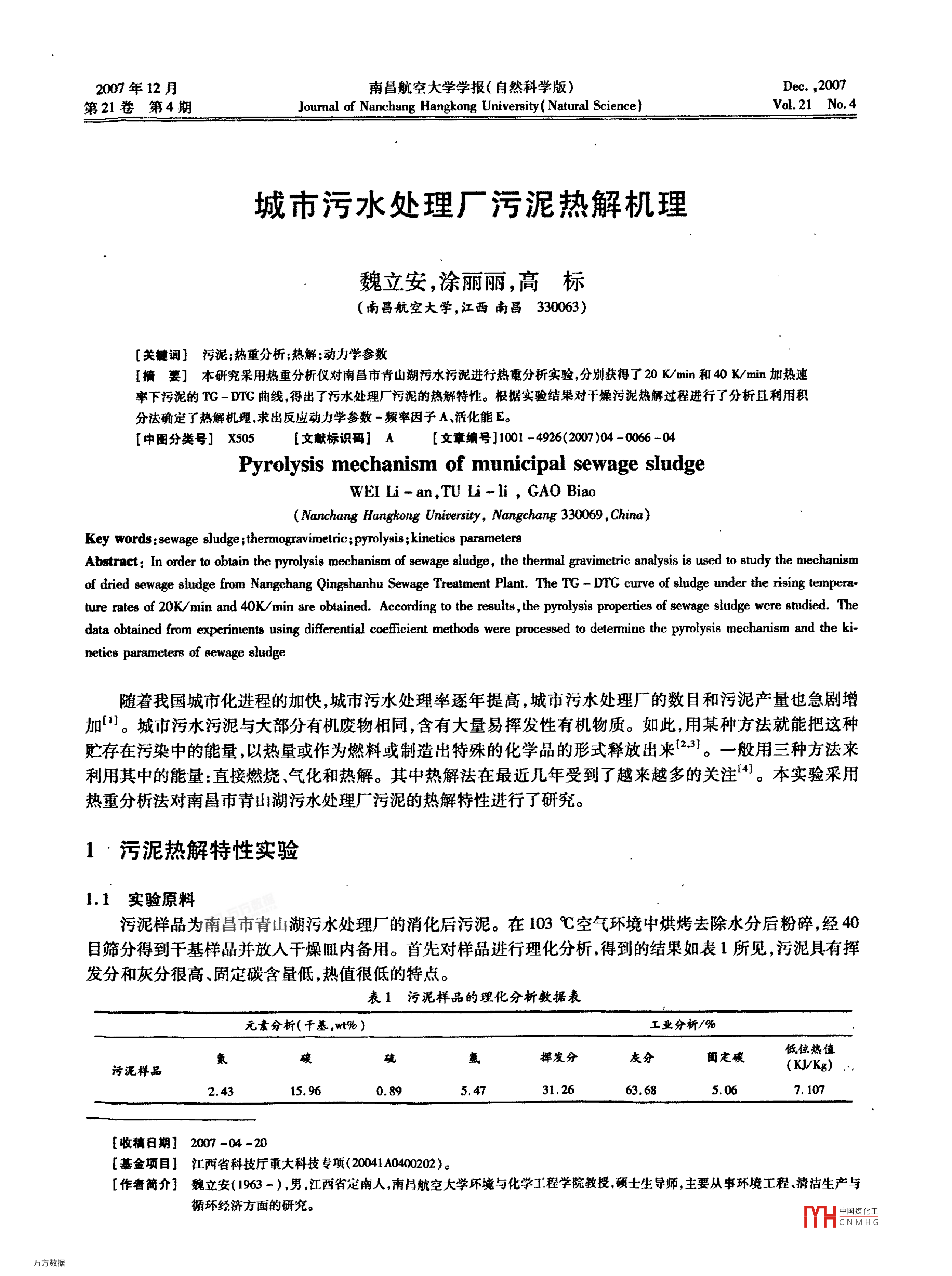

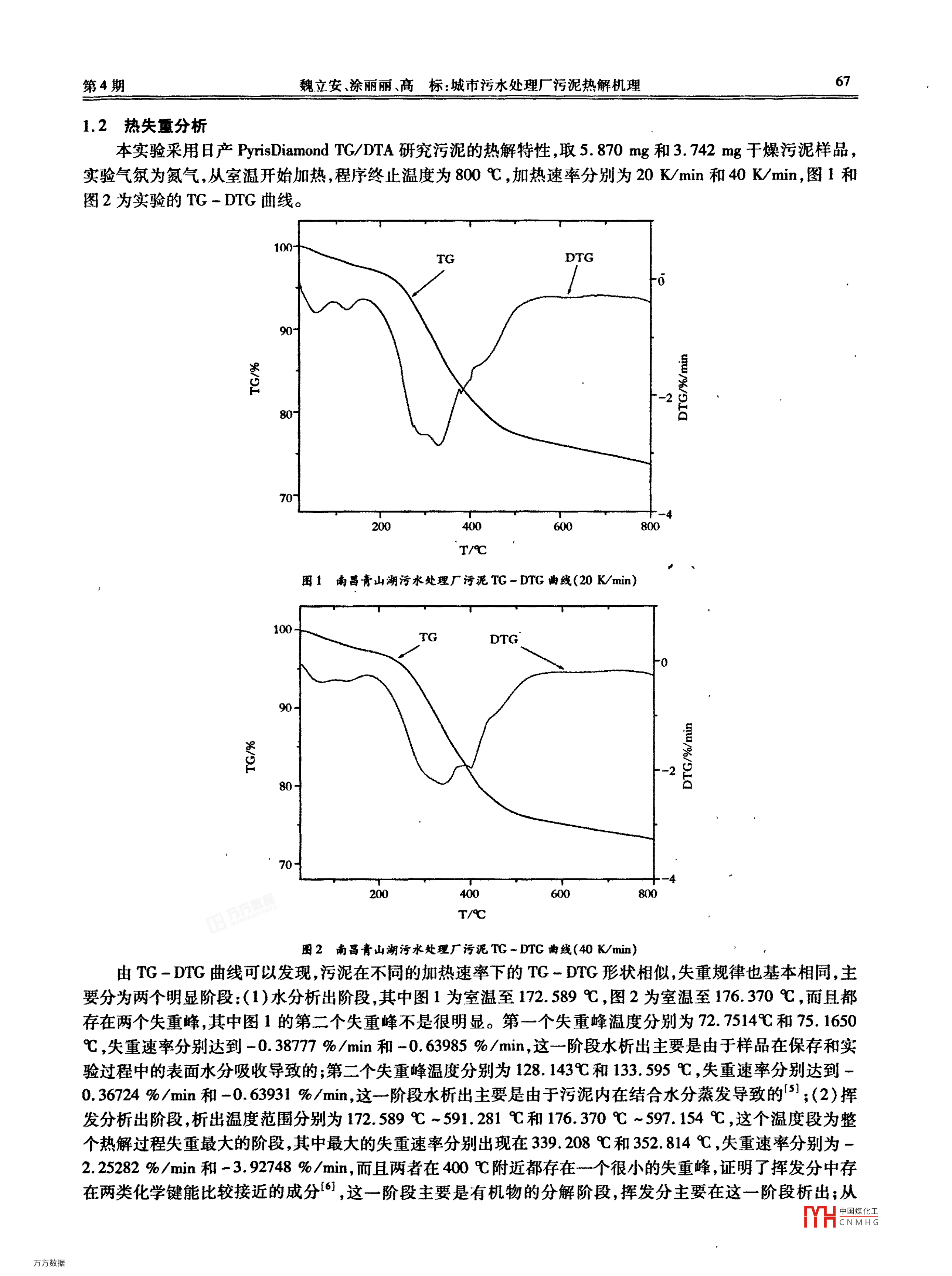

2007年12月南昌航空大學學報(自然科學版)Dec.,2007第21卷第4期Joumal of Nanchang Hangkong University Natural ScieneeVol 21 No, 4城市污水處理廠污泥熱解機理魏立安,涂麗麗,高標(南昌航空大學,江西南昌330063)[關鍵詞]污泥;熱重分析;熱解;動力學參數[摘荽]本研究采用熱重分析儀對南昌市青山湖污水污泥進行熱重分析實驗,分別獲得了20Kmin和40K/min加熱速率下污泥的TG-DTG曲線,得出了污水處理廠污泥的熱解待性。根據實驗結果對于燥污泥熱解過程進行了分析且利用積分法確定了熱解機理求出反應動力學參數-頻率因子A活化能E。[中圖分類號]x505[文獻標識碼]A[文章編號]001-4926(2007)04-006-0Pyrolysis mechanism of municipal sewage sludgeWEI Li-an TU Li-li GAO BiaoNanchang Hangkong University, Nangchang 330069, China)Key words: sewage sludge; thermogravimetric; pyrolysis; kinetics parameterAbstract: In order to obtain the pyrolysis mechanism of sewage sludge, the thermal gravimetric analysis is used to study the mechanismof dried sewage sludge from Nangchang Qingshanhu Sewage Treatment Plant. The TG-DtG curve of sludge under the rising tempera-ture rates of 20K/min and 40K/ min are obtained. According to the results, the pyrolysis properties of sewage sludge were studied. Thedata obtained from experiments using differential coefficient methods were processed to determine the pyrolysis mechanism and the kimetics parameters of sewage sludge隨著我國城市化進程的加快,城市污水處理率逐年提高,城市污水處理廠的數目和污泥產量也急劇增加(。城市污水污泥與大部分有機廢物相同,含有大量易揮發性有機物質。如此,用某種方法就能把這種貯存在污染中的能量,以熱量或作為燃料或制造出特殊的化學品的形式釋放出來2。一般用三種方法來利用其中的能量:直接燃燒、氣化和熱解。其中熱解法在最近幾年受到了越來越多的關注。本實驗采用熱重分析法對南昌市青山湖污水處理廠污泥的熱解特性進行了研究。1·污泥熱解特性實驗1.1實驗原料污泥樣品為南昌市青山湖污水處理廠的消化后污泥。在103℃空氣環境中烘烤去除水分后粉碎,經40目篩分得到于基樣品并放入干燥皿內備用。首先對樣品進行理化分析得到的結果如表1所見,污泥具有揮發分和灰分很高、固定碳含量低,熱值很低的特點。表1污泥樣品的理化分析數據表元素分析(干基,w%)工業分析/%低位熱值揮發分灰分國定礦污泥樣品(K/Kg)2,430.895.4731.265.07.107收萚日期]2007[基金項目]江西省科技廳重大科技專項(20041A040202)。[作者簡介]魏立安(1963-),男,江西省定南人,南昌航空大學環境與化學工程學院教授碩士生導師,主要從事環境工程清潔生產與循環經濟方面的研究。中國煤化工第4期魏立安涂麗麗、髙標:城市污水處理廠污泥熱解機理671.2熱失量分析本實驗采用日產 PyrisDiamond TG/DTA研究污泥的熱解特性,取5870mg和3.742mg燥污泥樣品,實驗氣氛為氮?dú)?從室溫開始加熱,程序終止溫度為800℃,加熱速率分別為20K/min和40K/min,圖1和圖2為實驗的TG-DTG曲線1080800T/C圖1南昌青山湖污水處理廠污泥TG-DTG曲線(20K/min)垂00TGDTG80200600800圖2南哥膏山湖污水處理廠污泥TG-DTG曲線(40Kmim)由TG-DTG曲線可以發現,污泥在不同的加熱速率下的TG-DTG形狀相似,失重規律也基本相同,主要分為兩個明顯階段:(1)水分析出階段,其中圖1為室溫至172.589℃,圖2為室溫至176370℃,而且都存在兩個失重峰,其中圖1的第二個失重峰不是很明顯。第一個失重峰溫度分別為72.7514℃和75.1650℃,失重速率分別達到-0.387%min和-0.63985%/mn,這一階段水析出主要是由于樣品在保存和實驗過程中的表面水分吸收導致的;第二個失重峰溫度分別為128143℃和133.595℃,失重速率分別達到036724%/min和-0.63931%/min這一階段水析出主要是由于污泥內在結合水分蒸發導致的3;(2)揮發分析出階段析出溫度范圍分別為172589℃~591281℃和176.370℃~597154℃,這個溫度段為整個熱解過程失重最大的階段,其中最大的失重速率分別出現在339208℃和352.814℃,失重速率分別為225282%/mn和-3.92748%/min,而且兩者在400℃附近都存在一個很小的失重峰,證明了揮發分中存在兩類化學鍵能比較接近的成分6,這一階段主要是有機物的分解階段,揮發分主要在這一階段析出;從H中國煤化工南昌航空大學學報(自然科學版)571.281℃和597.154℃到加熱終溫,兩樣品的失重率幾乎沒有變化,說明熱解過程已經結束2污泥熱解動力學參數的求解2.1污泥熱解動力學參數的求解原理在進行固體熱解氧化反應研究時,通常采用以下公式來表示:d其中:a是T溫度時的相對失重百分?jǐn)?shù)或轉化率;a=GrCn為未反應的失重率;Gr為T(mén)時刻的失重率;G7m為反應截止時刻的失重率。E由 Arrhenius方程可以知道Aexp(2)本實驗中采用固定的升溫速率B=,結合式()和(2),可以得出方程;AE°expTf(α)B(3)采用積分方法來進行動力學分析由G(a)=da d身·e鄧(P)dT得到:f(a)f(a) BG(a)=RT(4)經過一系列的數學變換可以得到G(a)AR1-2()E(5)BErt.RT由于<1,所以上式右邊第一項可近似當作常數項:AR、ET2BE RT(6)綜合以上數學推論,我們就可以得到:如果能找到一個正確描述反應或者近似正確描述反應機理函數表達式f(a),則hn[21]與對應的圖線應該為一條直線該直線的斜為、E截距為8°22機理函數的選擇由Coas- Redfern方程得(7:ARTE、_RT2RT2(a BExPRTEbedi f(a當a=0.5時RTC(0.5)=0.5Be dt.f(T2GOG(0.5)T205f(a0.5)da.5G(af(a)_TG(0.5)f(as)do0.5中國藻化工第4期魏立安涂麗麗、高標:城市污水處理污泥熱解機理dt令Q(a)(afa-I=Y(a)(9)G(0.5)f(as0.5將TG-DT實驗數據a、分別帶入(9)式的右端,然后以a對Y(a)作關系曲線構成a-Y(a)實驗曲線;將數據a和20種常用固體反應動力學模型函數G(a)f(a)帶入式(9)的左邊,作關系曲線構成aQ(a)標準曲線。若實驗曲線與標準曲線重疊,或?qū)嶒?yàn)曲線與某一條標準曲線最為接近,則判定該標準曲線所對應的動力學模型函數式f(a)為該反應的動力學模型函數。判定的方法通常采用圖形目測比較。根據差熱曲線,利用微分方法可以求解污泥的反應動力學參數f(a)是與熱解機理相關的函數,它的大小取決于反應機理函數f(a)=(1-a)其中n為反應級數。求解這個反應的動力學參數我們采用最常用的微分法。微分法是利用DTG曲線進行計算,通過DG峰前、后不問反應級數的擬合可以看出,峰后n=2時線性度最好lP2]與相關程度最高=(1-a)2時最適合描述反應的機理過程,此時的G(a)=(1-a)-1o將兩種加熱速率下的α值和求解得到的動力學機理模型f(a)、G(a)代入式(6),得到不同升溫速率下的動力學參數,結果見表2。趙2動力學參數求解結果B/K回歸方程相關系數R活化能E/k/mol指前因子M/104min1Y=3.672X+7.1360.994430.5339.233Y=3.147X+8.1820.990826.16345,033結論1)南昌污水污泥在氮?dú)鈿夥障聼峤獯嬖趦蓚€(gè)明顯的階段:水分析出階段和揮發分析出階段,而且每個階段都存在兩個失重峰;加熱速率在20K/min和40K/min的情況下,最大失重速率分別出現在339.208℃和352.814℃。2)污泥在不同的加熱速率下的TG-DG形狀相似,失重規律也基本相同,但由于在各個溫度段所保持的時間不同,導致在40K/mn時比20K/min時達到各個失重段的溫度都有所提高。3)利用積分法求得南昌污水污泥的動力學模型為(α)=(1-α)2,并且求解得到不同熱解速率下的污泥的熱解動力學參數,即活化能E和頻率因子A。[參考文獻[1]宋秀蘭,李亞新污泥資源化技術的研究進股[打化工環保2006,26(4):291-2942] 1. Petersen, I. Werther. Experimental investigation and modeling o gasification of sewage aludge in the circulating fluidized bed[ ]]. ChemicalEngineering and Processing, 44(2005)717-736.[3] Australian Water and Waster-Water Association[ J]. Nineteenth Federal conference. Canberra; 1989[4] Lilly Shen, Dong-ke Zhang Low-temperature pyrolysis of sewage ahdge and putrescible garbage foe fuel oil production[J]. Fuel, 84(2005)809-815.[5] Puchong Thipkhunthod, Vigsanu Meeyoo, Pramoch Rangsunvigit, etal. Pyrolytic characteristics of sewage[ J], Chemosphere, 64(2006)955-962[6]翟云波魏先勛曾光明等氮?dú)鈿夥障鲁鞘形鬯畯S污泥熱解特性[打現代化工,2004,(2):36-38[7]胡榮祖史啟禎熱分析動力學M]第一版北京科學出版社,201[8]蔡正千熱分析[M]第一版北京:高等教育出版社,1993YHcNMHG
