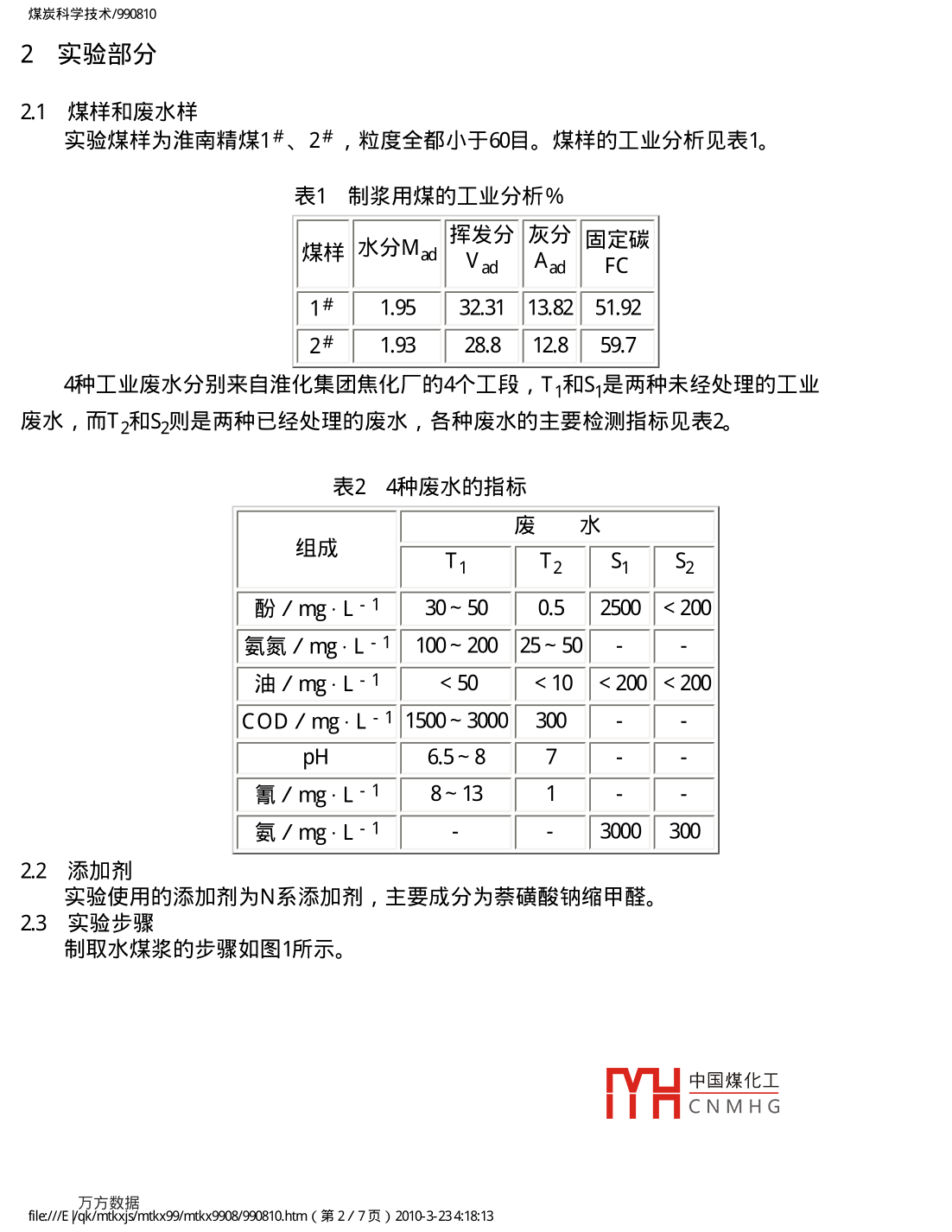

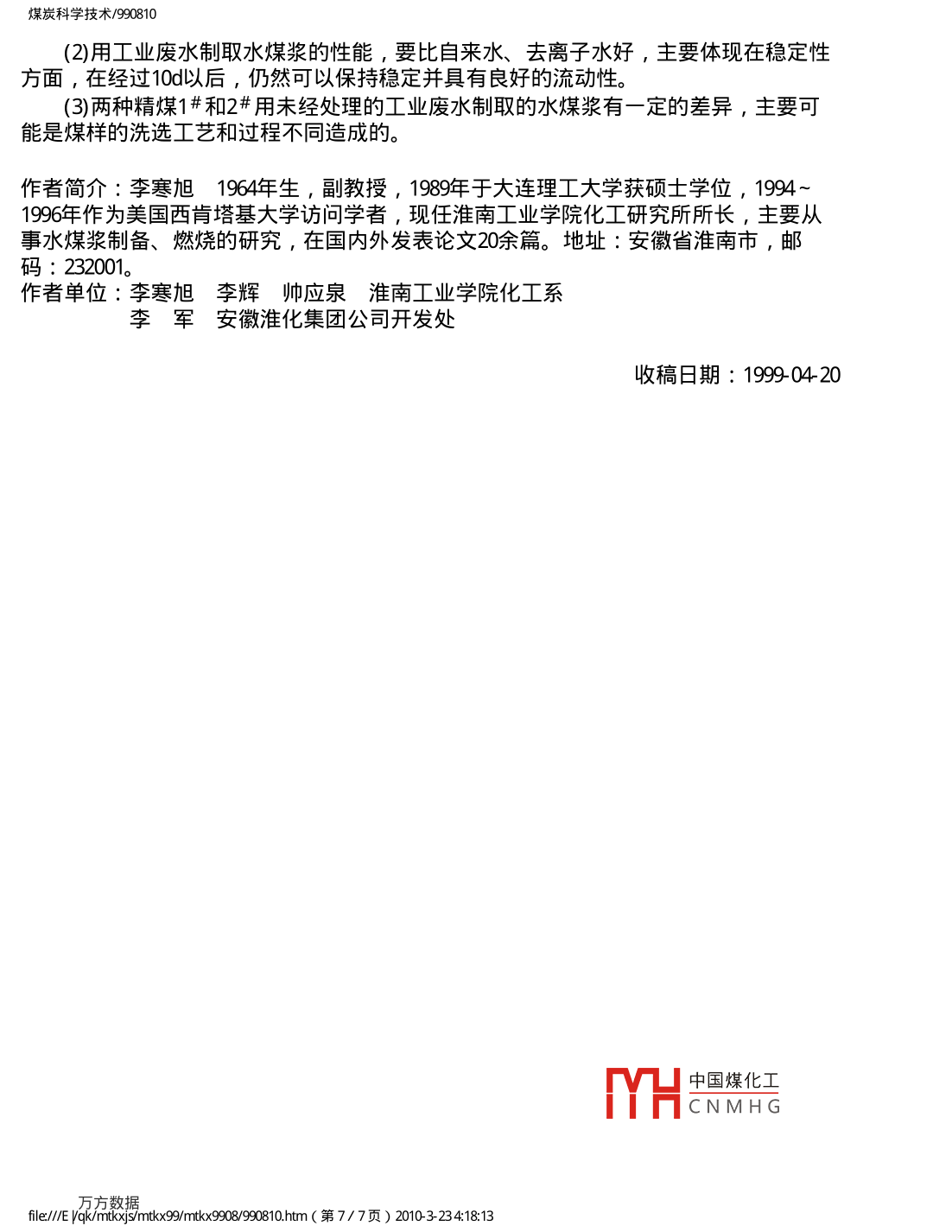

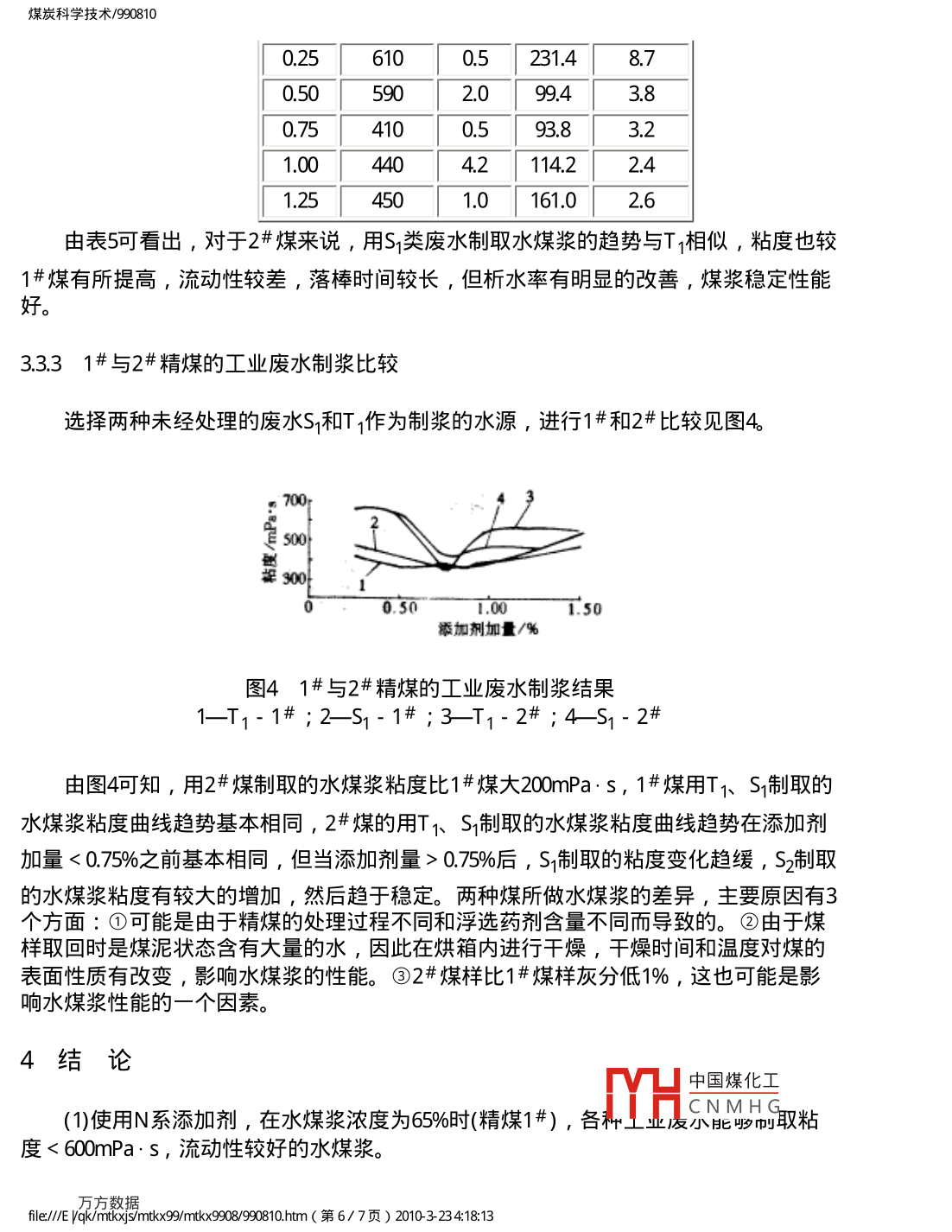

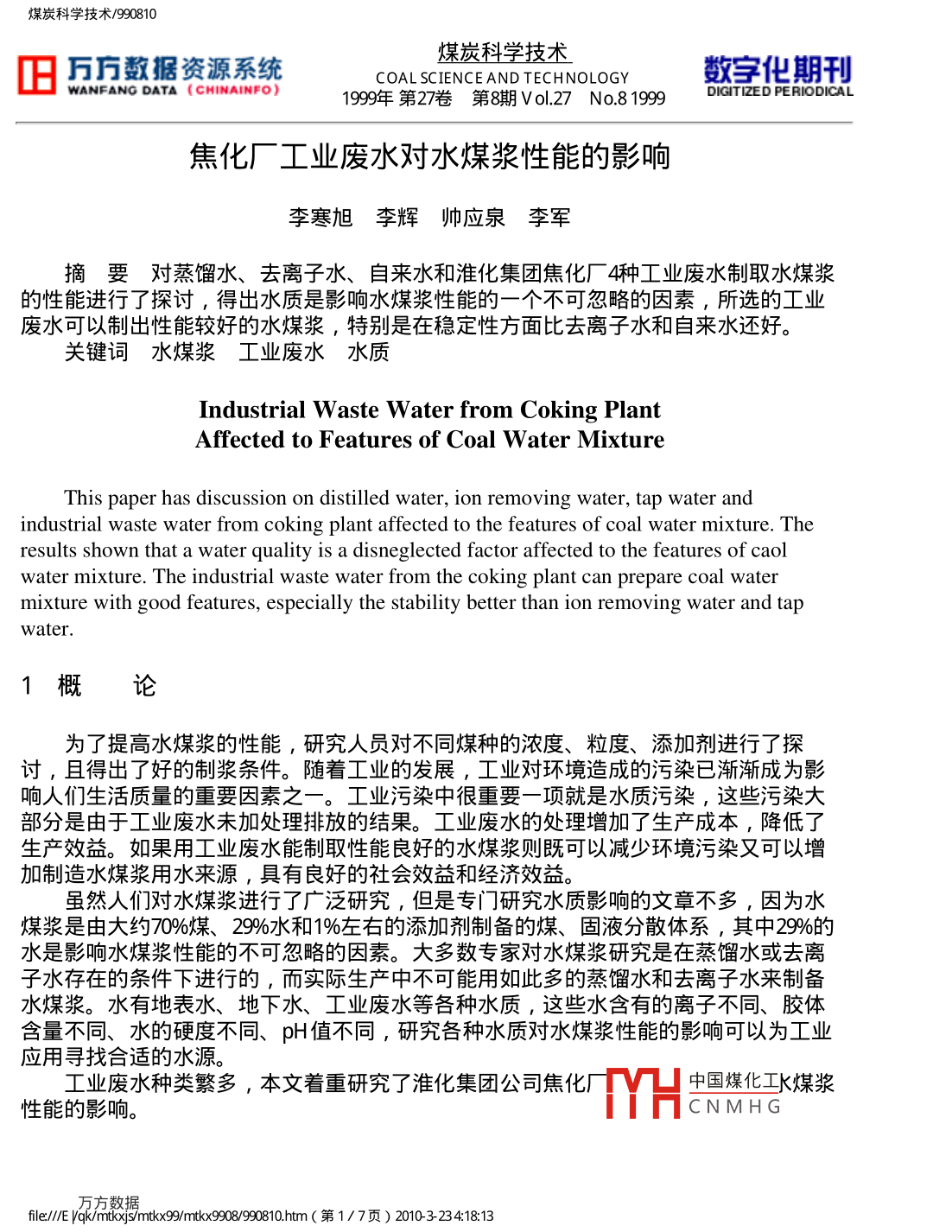

煤炭科學技術/990810煤炭科學技術舊萬數(shù)據資源系統(tǒng)COAL SCIENCE AND TECHNOLOGY數(shù)化期刊WANFANG DAT▲( CHINAINFO1999年第27卷第8期Vol.27No.8199DIGITIZED PERIODICAL焦化廠工業(yè)廢水對水煤漿性能的影響李寒旭李輝帥應泉李軍摘要對蒸餾水、去離子水、自來水和淮化集團焦化廠4種工業(yè)廢水制取水煤漿的性能進行了探討,得岀水質是影響水煤漿性能的一個不可忽略的因素,所選的工業(yè)廢水可以制岀性能較好的水煤漿,特別是在穩(wěn)定性方面比去離子水和自來水還好。關鍵詞水煤漿工業(yè)廢水水質Industrial Waste Water from Coking plantAffected to Features of Coal Water mixtureThis paper has discussion on distilled water, ion removing water, tap water andindustrial waste water from coking plant affected to the features of coal water mixture. Theresults shown that a water quality is a disneglected factor affected to the features of caolwater mixture. The industrial waste water from the coking plant can prepare coal watermixture with good features, especially the stability better than ion removing water and tapwater1概論為了提高水煤漿的性能,研究人員對不同煤種的濃度、粒度、添加劑進行了探討,且得岀了好的制漿條件。隨著工業(yè)的發(fā)展,工業(yè)對環(huán)境造成的污染已漸漸成為影響人們生活質量的重要因素之一。工業(yè)污染中很重要一項就是水質污染,這些污染大部分是由于工業(yè)廢水未加處理排放的結果。工業(yè)廢水的處理增加了生產成本,降低了生產效益。如果用工業(yè)廢水能制取性能良好的水煤漿則既可以減少環(huán)境污染又可以增加制造水煤漿用水來源,具有良好的社會效益和經濟效益。雖然人們對水煤漿進行了廣泛研究,但是專門研究水質影響的文章不多,因為水煤漿是由大約70%煤、29%水和1%左右的添加劑制備的煤、固液分散體系,其中29%6的水是影響水煤漿性能的不可忽略的因素。大多數(shù)專家對水煤漿研究是在蒸餾水或去離子水存在的條件下進行的,而實際生產中不可能用如此多的蒸餾水和去離子水來制備水煤漿。水有地表水、地下水、工業(yè)廢水等各種水質,這些水含有的離子不同、膠體含量不同、水的硬度不同、pH值不同,研究各種水質對水煤漿性能的影響可以為工業(yè)應用尋找合適的水源。工業(yè)廢水種類繁多,本文著重研究了淮化集團公司焦化冂中國煤化工K煤漿性能的影響。YHCNMHGfle∥/ E yak/mtkxjs/mtx9mk×9908990810hm(第1/7頁)2010324:1813煤炭科學技術/9908102實驗部分2.1煤樣和廢水樣實驗煤樣為淮南精煤1#、2#,粒度全都小于60目。煤樣的工業(yè)分析見表1。表1制漿用煤的工業(yè)分析%揮發(fā)分灰分固定碳煤樣水分 Mad v ad Aad FC1#1.9532.31138251922#1932881285974種工業(yè)廢水分別來自淮化集團焦化廠的4個工段,T1和S1是兩種未經處理的工業(yè)廢水,而Tz和S2則是兩種已經處理的廢水,各種廢水的主要檢測指標見表2表24種廢水的指標廢水組成T酚/mg:L130-50052500<200氨氮/mg:L1100025-50油/mg:L1<50<10<200<200COD/mg·L-11500-300030065~87氰/mgL18-13氨/mg:L130003002.2添加劑實驗使用的添加劑為N系添加劑,主要成分為萘磺酸鈉縮甲醛。23實驗步驟制取水煤漿的步驟如圖1所示。中國煤化工CNMHGfle∥/ E yak/mtkxjs/mtx9mk×9908990810hm(第2/7頁)2010324:1813煤炭科學技術/990810稱取添加劑稱取爆樣制溶液屬合攪拌測帖度了[測流動性裝人試管測析水高度落幕實驗圖1水煤漿制取步驟2.4實驗指標(1)粘度:用ND」-刀9型旋轉式粘度計測定。(2)流動性∶在同一漏斗中裝入一定高度的水煤漿記下從開始到滴落完的時間。3)落棒時間:靜置d后的水煤漿,用長26cm質量為37.3g的玻璃棒從液面上落下所測時間即為落棒時間。3結果與討論3.1添加劑加量對廢水制取水煤漿性能的影響為討論其制漿性能,首先探討了不同添加劑加量制取水煤漿的性能,添加劑為N系添加劑,所用煤為洗精煤末1#,粒度小于60目,制取的水煤漿濃度為65%,見圖2。600bx0。06了添加劑加量/%圖2各種工業(yè)廢水對水煤漿粘度的影響1-S2;2—去離子水;3-T1:4-T2;5S1中國煤化工從圖中可以看出,使用N系添加劑,對各種工業(yè)廢水即使在小八0%的情況下,能夠制取粘度<600mPa·s,流動性較好的水煤漿。從圖中可以看岀隨添加劑添fle∥/ E yak/mtkxjs/mtx9mtkx9g8990810hm(第3/7頁)2010323418:13煤炭科學技術/990810加量的增大,各類水制取的水煤漿粘度呈現(xiàn)下降的趨勢,在添加量為0.75%時達到最低,隨后添加劑量的增加粘度又略有上升。各種工業(yè)廢水制取的水煤漿在添加劑加量相同的情況下都比去離子水制取的水煤漿粘度為低,尤以∑2T2為明顯,其中S2與S的粘度曲線變化趨勢基本相同,但S2較之S的粘度有較大的降低,見圖30.200400.600.801001:20添加劑加量/%圖3不同水質對水煤漿析水率的影響一去離子水;2-T1;3-T2:4S2從圖中可以看出,幾種水制取的水煤漿析水率都較高,其中以去離子水的析水率最高,使用廢水后,水煤漿的析水率有不同程度的降低。去離子水的析水率隨添加劑量的增加到一最低點后,又隨添加劑量的進一步增大而略有回升到一穩(wěn)定值。S2廢水與去離子水析水率曲線有相同之處,T1,T2類廢水則是添加劑量的增大開始時變化不大,在添加劑量達到0.5%后則成下降趨勢。這可能是由于工業(yè)廢水中的某些有機物在起作用,也有可能是礦物質在起作用,1#煤中含有某些浮選藥劑,這也可能是造成差別的原因之3.2各種水質制取水煤漿的對比試驗實驗中使用的N系添加劑,量為075%(占干煤重),煤樣為1煤,煤漿濃度為65%(表3)。表3各類水質對水煤漿性能的影響水樣粘度流動性落棒時間析水率/mPa·s/S/s/%自來水40025軟沉淀120去離子水35230265963552409030021.01.0YH中國煤化工CNMHG3502.20.88.0fle∥ E yak/mtkxjs/mtx9/mtkx998990810hm(第4/7頁)20103234:1813煤炭科學技術/99081025020.01.07.9由表3可看出S和T1工業(yè)廢水制取的水煤漿雖然粘度較去離子水基本差不多,在400mPa·左右,而S2和T2制取的水煤漿粘度則比自來水、去離子水要低一些。在流動性方面差別不大,但以Tz制取的水煤漿流動效果好。從析水率來看廢水要比自來水和去離子水好,一般低2%~4%。落棒實驗表明,工業(yè)廢水制取的水煤漿穩(wěn)定性效果明顯比自來水和去離子水好,自來水制取的煤漿有軟沉淀出現(xiàn)?？梢娀茨厦河霉I(yè)廢水制水煤漿是可行的,但析水率偏高,有待于進一步解決。3.3對不同煤樣各類廢水的制漿結果3.31T談類廢水對2#煤某的影響實驗選用的望峰崗2#精煤,由于1#煤與2#煤的洗選過程和處理工藝有所差異表4為2#煤用廢水T制取水煤漿的結果,添加劑為N系添加劑,煤漿濃度為65%表4T1類廢水制備水煤漿結果添加劑粘度流動性析水率落棒時間/%/mPa·s/s/%/s0.25620846163.10.505901152253.00.75370899204.010052011140.84.11.2553070.80.73.0由表4可看岀,用2#煤制得CWM的粘度隨添加劑量的增大下降,在添加劑加量為0巧5%時達到較低點隨后粘度增加到一穩(wěn)定值,2#煤用T1廢水制取的水煤漿比1#煤粘度有較大的增加,流動性明顯較差,而落棒時間由原來的1s左右增大到3~-4s,但用2#煤制取的水煤漿析水率有較大幅度的降低。332S類廢水對2#煤的影響對S類廢水進行了一組與T類廢水相同的制取水煤漿的實驗,結果見表5,添加劑為N系添加劑,添加量為075%(占干煤重)。表5使用S1類廢水制取水煤漿的結果中國煤化工添加劑「粘度流動性析水率CNMHG/%/mPa·s/s/%/sfle∥ E yak/mtkxjs/mtx9/mtkx998990810hm(第5/7頁)20103234:1813煤炭科學技術/9908100256100.5231.48.70.5059020994380.75410059383.210044042114.2241.254501.016102.6由表5可看出,對于2#煤來說,用S類廢水制取水煤漿的趨勢與T1相似,粘度也較1#煤有所提高,流動性較差,落棒時間較長,但析水率有明顯的改善,煤漿穩(wěn)定性能好3.331#與2#精煤的工業(yè)廢水制漿比較選擇兩種未經處理的廢水S和T1作為制漿的水源,進行1#和2#比較見圖45003000.501001:50添加劑加量/%圖41#與2#精煤的工業(yè)廢水制漿結果1-T1-1#;2-51-1#;3—T1-2#:4S1-2#由圖4可知,用2#煤制取的水煤漿粘度比1#煤大200mPa·s,1#煤用T1、S制取的水煤漿粘度曲線趨勢基本相同,2#煤的用T1S制取的水煤漿粘度曲線趨勢在添加劑加量0.75%后,S制取的粘度變化趨緩,S2制取的水煤漿粘度有較大的增加,然后趨于穩(wěn)定。兩種煤所做水煤漿的差異,主要原因有3個方面∶①可能是由于精煤的處理過程不同和浮選藥劑含量不同而導致的。②由于煤樣取回時是煤泥狀態(tài)含有大量的水,因此在烘箱內進行干燥,干燥時間和溫度對煤的表面性質有改變,影響水煤漿的性能。③2#煤樣比1#煤樣灰分低1%,這也可能是影響水煤漿性能的一個因素。4結論中國煤化工1)使用N系添加劑,在水煤漿濃度為65%時(精煤1#),各和⊥業(yè)版小能m取粘度<600mPa·s,流動性較好的水煤漿。fle∥/ E yak/mtkxjs/mtx9mtkx9g8990810hm(第6/7頁)2010323418:13煤炭科學技術/990810(2)用工業(yè)廢水制取水煤漿的性能,要比自來水、去離子水好,主要體現(xiàn)在穩(wěn)定性方面,在經過10d以后,仍然可以保持穩(wěn)定并具有良好的流動性。(3)兩種精煤1#和2#用未經處理的工業(yè)廢水制取的水煤漿有一定的差異,主要可能是煤樣的洗選工藝和過程不同造成的。作者簡介:李寒旭1964年生,副教授,1989年于大連理工大學獲碩士學位,19941996年作為美國西肯塔基大學訪問學者,現(xiàn)任淮南工業(yè)學院化工研究所所長,主要從事水煤漿制備、燃燒的研究,在國內外發(fā)表論文20余篇。地址:安徽省淮南市,郵碼:232001作者單位:李寒旭李輝帥應泉淮南工業(yè)學院化工系李軍安徽淮化集團公司開發(fā)處收稿日期:19990420中國煤化工CNMHGfle∥ E yak/mtkxjs/mtx9/mtkx998990810hm(第7/7頁)20103234:1813
