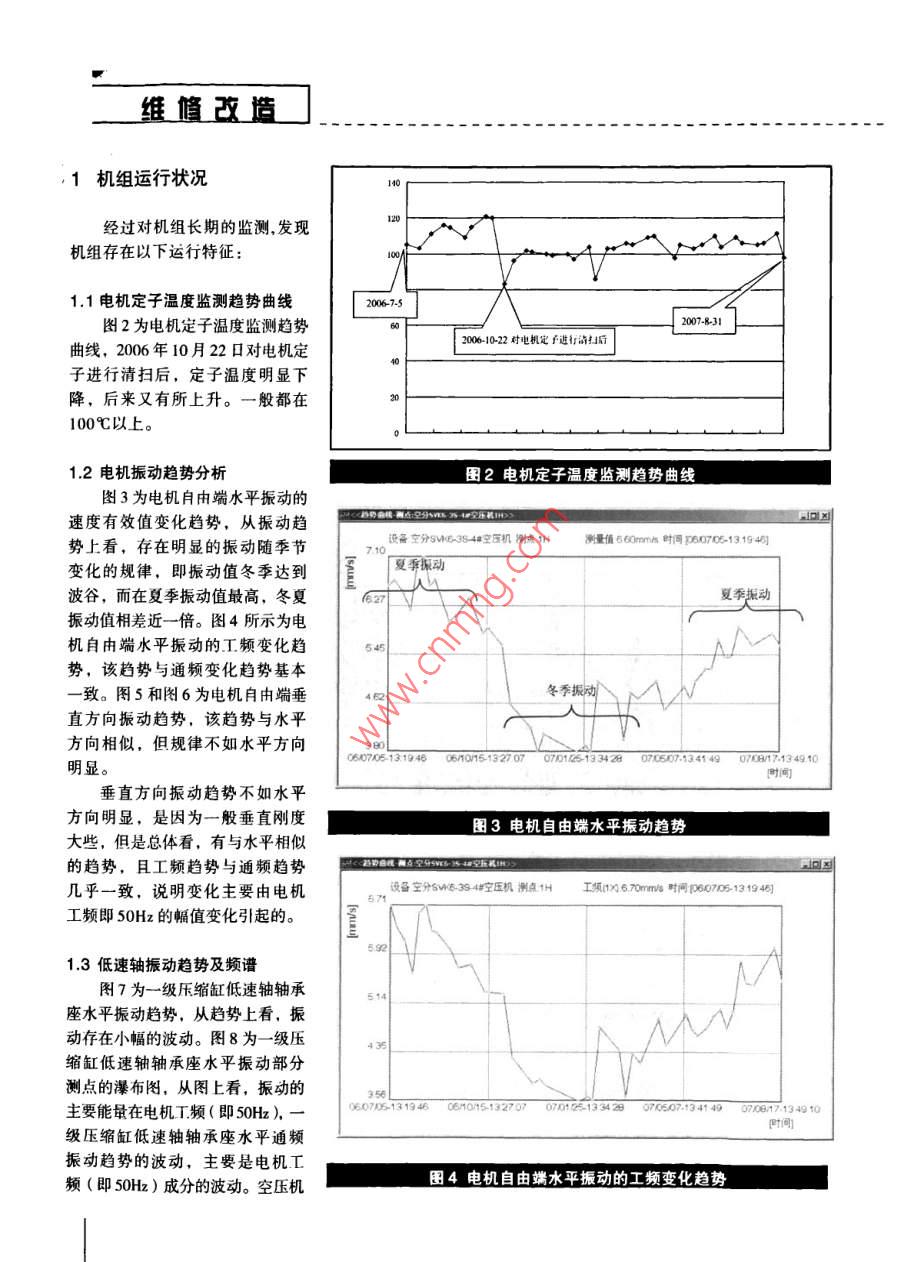

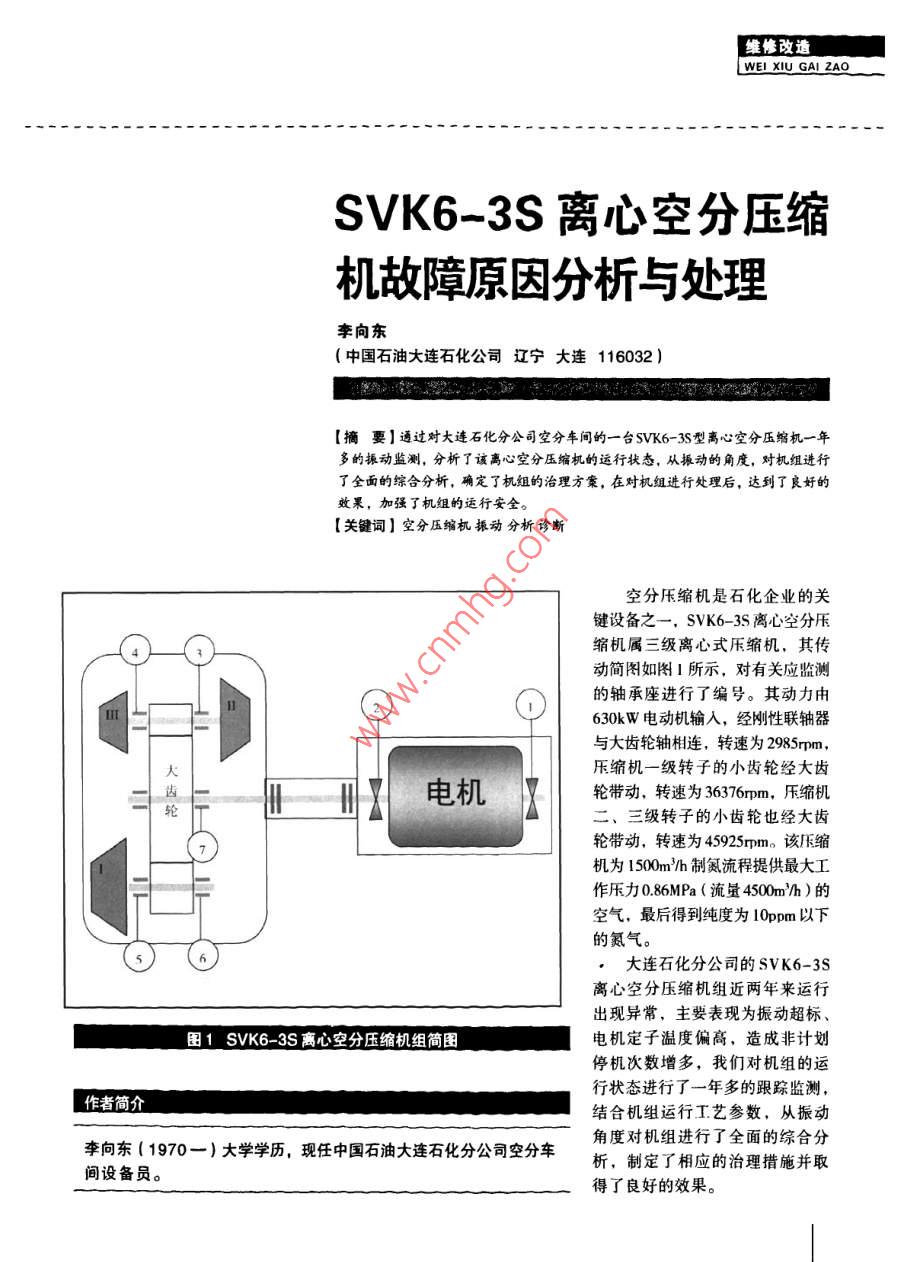

〖慘改造WEI XIU GAl 2AOSVK6-3S離心空分壓縮機故障原因分析與處理李向東(中國石油大連石化公司遼寧大連116032)【摘要】通過對大連石化分公司空分車間的一臺SVK6-35型離心空分壓縮機一年多的振動監測,分析了該離心空分壓縮機的運行狀態,從振動的角度,對機組進行了全面的綜合分析,確定了機組的治理方象,在對杋組進行處理后,達到了良好的效果,加強了機組的運行安全?！娟P(guān)鍵詞】空分壓縮機振動分析診斷空分壓縮機是石化企業的關鍵設備之一,SVK6-35離心空分壓縮機屬三級離心式壓縮機,其傳動簡圖如圖1所示,對有關應監測的軸承座進行了編號。其動力由630kW電動機輸入,經剛性聯軸器與大齒輪軸相連,轉速為2985rm,大壓縮機一級轉子的小齒輪經大齒電機輪帶動,轉速為36376pm,壓縮機、三級轉子的小齒輪也經大齒輪帶動,轉速為45925rm。該壓縮機為1500mh制氮流程提供最大I作壓力086MPa(流量450mh)的空氣,最后得到純度為10pm以下的氮氣大連石化分公司的SVK6-3s離心空分壓縮機組近兩年來運行出現異常,主要表現為振動超標圖1SVK6-35離心空分壓縮機組簡圖電機定子溫度偏高,造成非計劃停機次數增多,我們對機組的運行狀態進行了一年多的跟蹤監測作者簡介結合機組運行工藝參數,從振動李向東(1970一)大學學歷,現任中國石油大連石化分公司空分車角度對機組進行了全面的綜合分間設備員。析,制定了相應的治理措施并取得了良好的效果。維改籃]1機組運行狀況經過對機組長期的監測,發現機組存在以下運行特征1.1電機定子溫度監測趨勢曲線20067-5圖2為電機定子溫度監測趨勢007831曲線,2006年10月22日對電機定2006-10-22對電杋定子進行打后子進行清掃后,定子溫度明顯下降,后來又有所上升。一般都在100℃以上1.2電機振動趨勢分析圖2電機定子溫度監測趨勢曲線圖3為電機自由端水平振動的速度有效值變化趨勢,從振動趨C<勢線測空勢上看,存在明顯的振動隨季節設備空分5M6354空壓機洲點1H例量值660mmA時同D6O7DE13194月變化的規律,即振動值冬季達到夏季振動波谷,而在夏季振動值最高,冬夏振功值相差近一倍。圖4所示為電機自由端水平振動的工頻變化趨勢,該趨勢與通頻變化趨勢基本致。圖5和圖6為電機自由端垂冬季振動直方向振動趨勢,該趨勢與水平方向相似,但規律不如水平方向06070E131946060613270707012513342800071341407H7134910明顯。垂直方向振動趨勢不如水平方向明顯,是因為一般垂直剛度圖3電機自由端水平振動趨勢大些,但是總體看,有與水平相似的趨勢,且工頻趨勢與通頻趨勢s幾乎一致,說明變化主要由電機設備寶分5w304空壓機洲點1H工須670m時間p607051319工頻即50Hz的幅值變化引起的。1.3低速軸振動趨勢及頻譜圖7為一級壓縮缸低速軸軸承座水平振動趨勢,從趨勢上看,振動存在小幅的波動。圖8為一級壓縮缸低速軸軸承座水平振動部分測點的瀑布圖,從圖上看,振動的主要能量在電機T頻(即50Hz),007013146067015132700013280700713414000171349t0級壓縮缸低速軸軸承座水平通頻振動趨勢的波動,主要是電機工頻(即50Hz)成分的波動?？諌簷C(jī)圖4電機自由端水平振動的工頻變化趨勢維修改造WEI XIU GAI ZA上其它各測點譜圖上均顯示比較大的電機1X(50H)成分(高速軸軸承座振動與一級壓縮缸低速軸軸承座水平振動類似)。圖9為一級壓縮缸低速軸軸承座水平振動加速度頻譜,從加速度FFT圖來看,18004500H的寬頻t寸-:帶所占的能量很大,再經高頻調圖5電機自由端垂直振動趨勢制的結果。細化放大如圖10所示。該寬頻帶的譜峰間隔為50Hz,說明為電機T頻(50Hz)被嚙合不x…- fom:/.良的多齒頻率調制,是典型的齒輪嚙合不良特征。2故障分析結論通過以上綜合分析,可得出如下結論:圖6電機自由端垂直振動工頻變化趨勢(1)振動趨勢隨外界環境溫度呈現周期性變化。振動的波動都o(jì)Ir是電機工頻的波動,從水平振動與垂直方向振動來看都存在該情況,水平振動情況明顯。通過對比分析,備機無明顯呈現周期性變化的規律。電機的主要問題是結構熱敏感性較強。(2)齒輪嚙合精度不良。從頻圖7一級壓縮缸低速軸軸承座水平振動趨勢率成分看,電機軸工頻成分在低、高速軸軸承座上的振動拾取頻譜上占主導成分,是電機工頻或大多點通靜選空分34交壓齒輪T作頻率的傳遞,且大齒輪工作頻率再經嚙合不良的多齒頻率高頻調制。3處理意見基于對故障的綜合分析,機pEsa能45:31組振動的主要問題是電機結構的1R1234929熱敏感性較強,電機振動隨溫度/11場的變化而波動,振動能量經嚙合不良的大齒輪傳遞到空壓機轉子上引起高頻振動。由此我們有圖8一級壓縮缸低速軸軸承座水平振動部分測點的瀑布圖維值改針對地提出如下處理意見:備空分864空壓機點5Ha測量信520ms2耗243125H2404m/s(1)電機當前處理方案:對電機進行解體,轉子抽出,對定子用專用清洗劑進行清洗,去除油脂,清掃通風道,又加裝1臺軸流風機,加強通風措施,以利于電機散熱,經處理后溫度降了30度。由于電機本身存在結構熱敏感性的問題,涉及到電機材料.制造I藝等,從長期看應該返廠綜合修理,山As0003653.57(2)電機軸大齒輪存在嚙合精度不良的情況,應解體檢查齒輪嚙合情況,根據其嚴重程度制定圖9一級壓縮缸低速軸軸承座水平振動加速度頻譜修理方案,必要時更換新的齒輪設備空分SVK6384#空壓機測點6Ha測量值520ms2牌林383125Ht229m/24結論3.21經過與生產工藝人員協調,在不影響生產任務的情況下,對該機組進行了處理,處理后,機組的振動情況有了明顯的下降,取107得了明顯的效果。而且,搞清了機組振動變化的原因,保障了機組0001371安全平穩運行,是一用狀態監測和振動分析方法對機組進行動態數字化管理的典型案例。毆百圖10細化放大的一級壓縮缸低速軸軸承座水平振動加速度頻譜參考文獻鄧定國,東鵬程主編.回轉式壓縮機M.北京:機械工業出版杜,19822沈慶根編.化工機器故障診斷技術M.杭州:浙江大學出版社,1994中華副產鹽酸網是由中國化工經濟技術發展中心主辦,專注于副產鹽酸產品市場綜合資訊的信息服務、最具權威的門戶網站,依托網絡平臺、豐富的資訊和強力的網站推廣,為中小企業搭建誠信的供需平臺,提供全方位的服務。聯系方式網址:htt://www.bphcl.con/電話:010-59795339傳真:01064945601
