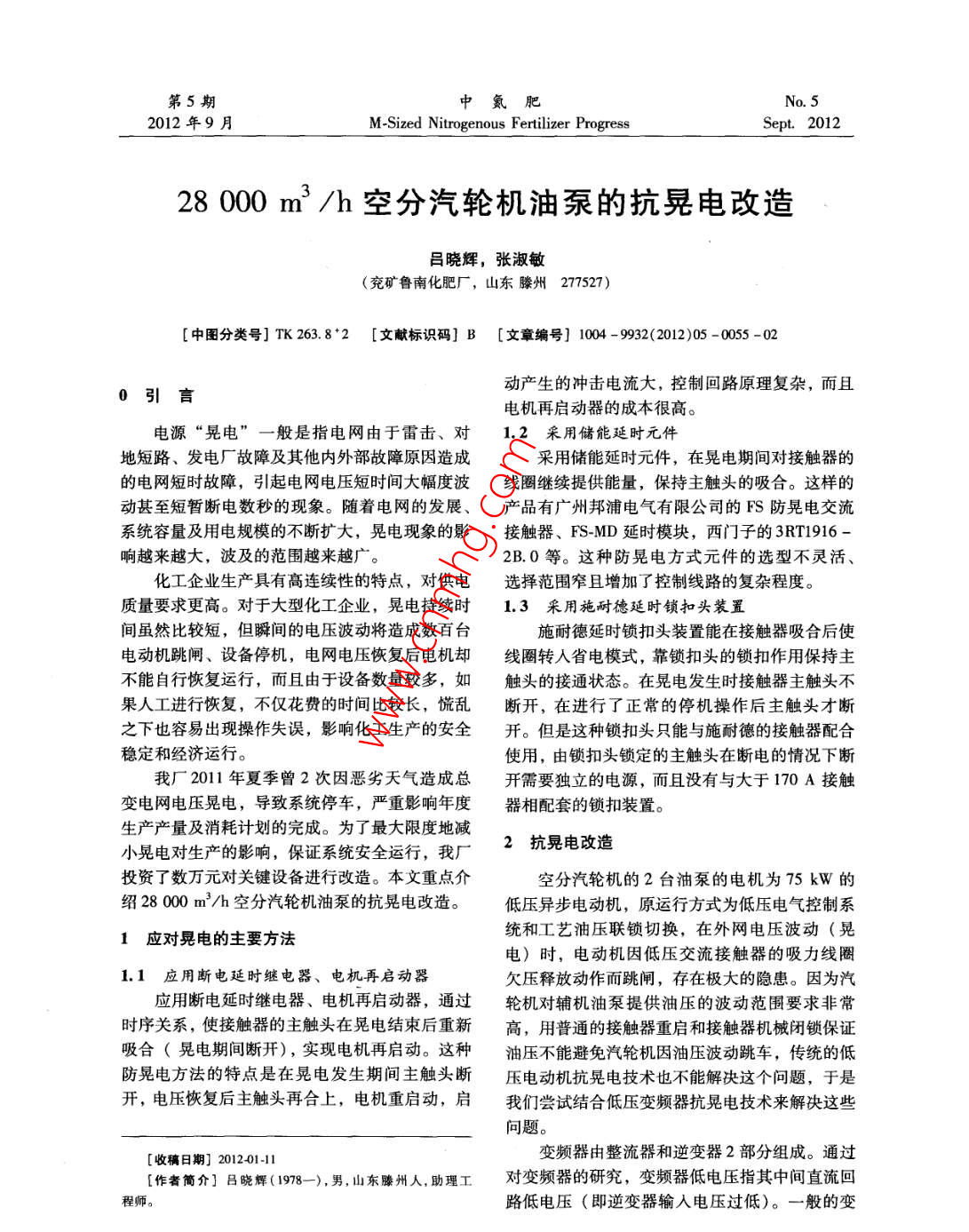

第5期中氳肥No 52012年9月M-Sized Nitrogenous Fertilizer ProgressSept. 20122800m3/h空分汽輪機油泵的抗晃電改造呂曉輝,張淑敏(兗礦魯南化肥廠,山東滕州277527)[中圖分類號]TK263.8·2[文獻標識碼]B[文章編號]1004-9932(2012)05-0055-02動產生的沖擊電流大,控制回路原理復雜,而且0引言電機再啟動器的成本很高電源“晃電”一般是指電網由于雷擊、對12采用儲能延時元件地短路、發電廠故障及其他內外部故障原因造成采用儲能延時元件,在晃電期間對接觸器的的電網短時故障,引起電網電壓短時間大幅度波線圈繼續提供能量,保持主觸頭的吸合。這樣的動甚至短暫斷電數秒的現象。隨著電網的發展、產品有廣州邦浦電氣有限公司的FS防晃電交流系統容量及用電規模的不斷擴大,晃電現象的影接觸器、FSMD延時模塊,西門子的3RT1916響越來越大,波及的范圍越來越廣。2B.0等。這種防晃電方式元件的選型不靈活化工企業生產具有高連續性的特點,對供電選擇范圍窄且增加了控制線路的復雜程度。質量要求更高。對于大型化工企業,晃電持續時1.3采用施耐德延時鎖扣頭裝置間雖然比較短,但瞬間的電壓波動將造成數百臺施耐德延時鎖扣頭裝置能在接觸器吸合后使電動機跳閘、設備停機,電網電壓恢復后電機卻線圈轉入省電模式,靠鎖扣頭的鎖扣作用保持主不能自行恢復運行,而且由于設備數量較多,如觸頭的接通狀態。在晃電發生時接觸器主觸頭不果人工進行恢復,不僅花費的時間比較長,慌亂斷開,在進行了正常的停機操作后主觸頭才斷之下也容易出現操作失誤,影響化工生產的安全開。但是這種鎖扣頭只能與施耐德的接觸器配合穩定和經濟運行。使用,由鎖扣頭鎖定的主觸頭在斷電的情況下斷我廠2011年夏季曾2次因惡劣天氣造成總開需要獨立的電源,而且沒有與大于170A接觸變電網電壓晃電,導致系統停車,嚴重影響年度器相配套的鎖扣裝置生產產量及消耗計劃的完成。為了最大限度地減小晃電對生產的影響,保證系統安全運行,我廠2抗晃電改造投資了數萬元對關鍵設備進行改造。本文重點介空分汽輪機的2臺油泵的電機為75kW的紹2800m3/h空分汽輪機油泵的抗晃電改造。低壓異步電動機,原運行方式為低壓電氣控制系應對晃電的主要方法統和工藝油壓聯鎖切換,在外網電壓波動(晃電)時,電動機因低壓交流接觸器的吸力線圈1.1應用斷電延時繼電器、電機再啟動器欠壓釋放動作而跳閘,存在極大的隱患。因?yàn)槠麘?yīng)用斷電延時繼電器、電機再啟動器,通過輪機對輔機油泵提供油壓的波動范圍要求非常時序關系,使接觸器的主觸頭在晃電結束后重新高,用普通的接觸器重啟和接觸器機械閉鎖保證吸合(晃電期間斷開),實現電機再啟動。這種油壓不能避免汽輪機因油壓波動跳車,傳統的低防晃電方法的特點是在晃電發生期間主觸頭斷壓電動機抗晃電技術也不能解決這個問題,于是開,電壓恢復后主觸頭再合上,電機重啟動,啟我們嘗試結合低壓變頻器抗晃電技術來解決這些問題。[收稿日期]201201-11變頻器由整流器和逆變器2部分組成。通過作者簡介]呂曉輝(1978—),男,山東滕州人,助理工對變頻器的研究,變頻器低電壓指其中間直流回程師。路低電壓(即逆變器輸入電壓過低)。一般的變56·中氮肥第5期頻器都具有過壓、失壓和瞬間停電的保護功能。低壓跳閘,已在其他安全級別要求不高的行業有變頻器的逆變器件為GTR時,一旦失壓或停電,成熟的應用。控制電路將停止向驅動電路輸出信號,使驅動電我廠在對空分汽輪機油泵電機進行變頻器改路和GTR全部停止工作,電動機將處于自由制造時,使用了直流支撐裝置,保證汽輪機不因?yàn)閯訝顟B(tài)。逆變器件為IGBT時,在失壓或停電油壓波動造成系統跳車,采用雙回路同時雙頻運后,將允許變頻器繼續工作短時間t,若失壓或行自動提速。具體控制方式為:將28000m3/h停電時間tt,變頻器自我保護,停止運行,為此增加2臺富士變頻器,新上直流支撐裝行。L值一般在15~25ms,只要電源“晃電”置1套,正常時2臺潤滑油泵同時運行,對變頻較為強烈,t都在幾秒鐘以上,變頻器自我保護器設置自動提速、故障切換功能(即將2臺變會動作,使電動機停止運行。頻器都設置成2頻段運行,而頻率切換信號為另結合變頻器的原理和工作方式,采用抗晃電外1臺變頻器運行信號停和油壓節點與另外1臺系統是解決變頻器低壓跳閘的最好辦法。變頻器變頻器運行信號開相串聯,這2個條件是并列的的雛形是直流變頻器,交流變頻器只是在直流變關系),在發生晃電時,直流支撐裝置起到支撐頻器的前端加上了整流器。變頻器的控制電源和抗晃電功能,滿足空分汽輪機晃電時不停機的要做功電源都來自于變頻器內部的直流母線。新型求。經過與工藝反復配合試驗確定:正常情況下變頻器都有直流母線端子。直流電源技術已經非2臺油泵電機在32Hz低頻運行,如果有1臺故常成熟,都配備了完善的自檢系統。國內目前有障(電氣和泵本體故障),另1臺立即提升頻率100多家知名的直流電源廠商,很多直流電源廠為47Hz;晃電時,由直流支撐裝置供電,電網商就是用變頻器逆變作為交流電源輸出端的。將正常時,直流支撐裝置自動退出。改造后的油泵直流電源作為變頻器的備用電源,解決變頻器的電機的主回路圖見圖1。8障跳劑指示示燈電流星示T■2變頻啟?？刂艭MM-)主電機主回路控制回路圖128000m3h空分汽輪機油泵電機變頻改造電路圖3結語驗,期間經歷了2次晃電,未發生因電氣系統晃電而造成油壓低汽輪機停車事故,提高了生產系改造后裝置于2011年3月投用至今,運行統運行的穩定性和可靠性,而且這種運行方式有穩定,應用效果明顯。經過一個夏季的運行考很好的節能效果,耗能僅為原運行方式的52%。
