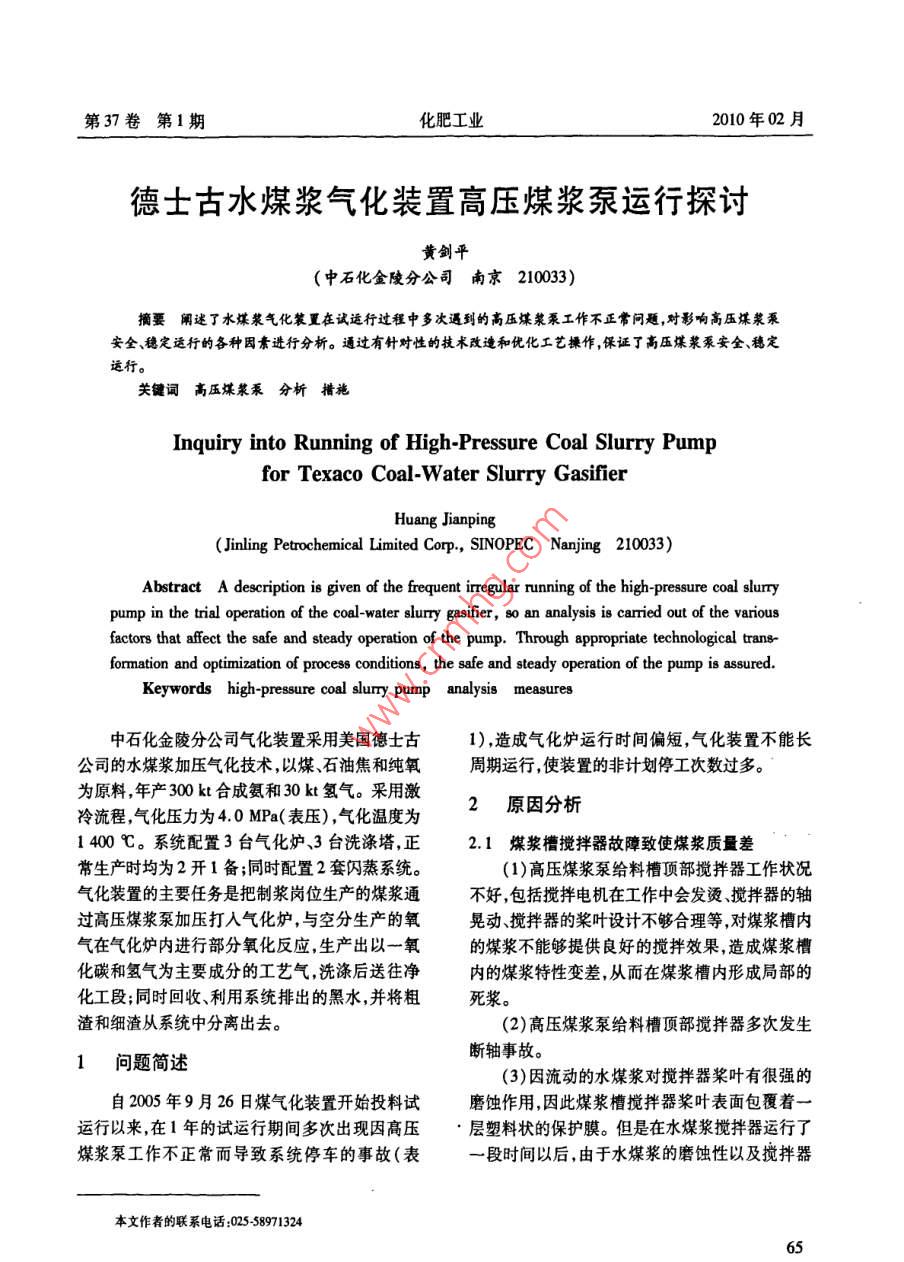

第37卷第1期化肥工業2010年02月德士古水煤漿氣化裝置高壓煤漿泵運行探討黃劍平(中石化金陵分公司南京20033摘要闡逑了水煤漿氣化裝夏在試運行過程中多次遇到的高壓煤漿泵工作不正常問題,對影響高壓煤漿泵安全、穩定逕行的各種因紊進行分析。通過有針對性的技術改造和優化工藝搡作,保證了高壓煤漿泵安全、穗定關鍵詞高壓煤漿泵分析措施Inquiry into Running of High-Pressure Coal Slurry Pumpfor Texaco Coal-Water Slurry Gasifier( Jinling Petrochemical Limited Corp, SINOPEC Nanjing 210033)Abstract a description is given of the frequent irregular running of the high-pressure coal slurrypump in the trial operation of the coal-water slurry gasifier, so an analysis is carried out of the variousfactors that affect the safe and steady operation of the pump. Through appropriate technological trans-formation and optimization of process conditions, the safe and steady operation of the pump is assuredKeywords high-pressure coal slurry pump analysis measures中石化金陵分公司氣化裝置采用美國德士古1),造成氣化爐運行時間偏短,氣化裝置不能長公司的水煤漿加壓氣化技術,以煤石油焦和純氧周期運行,使裝置的非計劃停工次數過多。為原料,年產300kt合成氨和30kt氫氣。采用激冷流程,氣化壓力為40MPa(表壓),氣化溫度為2原因分析1400℃。系統配置3臺氣化爐、3臺洗滌塔,正2.1煤漿槽攪拌器故障致使煤漿質量差常生產時均為2開1備;同時配置2套閃蒸系統。(1)高壓煤漿泵給料槽頂部攪拌器工作狀況氣化裝置的主要任務是把制漿崗位生產的煤漿通不好,包括攪拌電機在工作中會發燙攪拌器的軸過高壓煤漿泵加壓打人氣化爐,與空分生產的氧晃動、攪拌器的槳葉設計不夠合理等對煤漿槽內氣在氣化爐內進行部分氧化反應,生產出以一氧的煤漿不能夠提供良好的攪拌效果,造成煤漿槽化碳和氫氣為主要成分的工藝氣洗滌后送往凈內的煤漿特性變差,從而在煤漿槽內形成局部的化工段;同時回收、利用系統排出的黑水,并將粗死漿渣和細渣從系統中分離出去。(2)高壓煤漿泵給料槽頂部攪拌器多次發生問題簡述斷軸事故。3)因流動的水煤漿對攪拌器槳葉有很強的自2005年9月26日煤氣化裝置開始投料試磨蝕作用,因此煤漿槽攪拌器槳葉表面包覆著運行以來,在1年的試運行期間多次出現因高壓·層塑料狀的保護膜。但是在水煤漿攪拌器運行了煤漿泵工作不正常而導致系統停車的事故(表一段時間以后,由于水煤漿的磨蝕性以及攪拌器本文作者的聯系電話:0255897132465第37卷第1期化肥工業2010年02月表12005年9月-2006年8月現攪拌器軸的壁厚不夠軸位移太大、設計扭距太氣化爐非計劃停車統計小,要求供貨廠商對攪拌器軸重新設計。更換后氣化爐連續運行位號時間/d停車原因的攪拌器軸運行情況很好。(3)將煤漿槽攪拌器上的保護內襯材料去R8201A4.3煤漿流量低,聯鎖跳車除檢修中加強對攪拌器的檢測和檢查。在需要R8201B1.0煤漿流量低聯鎖跳車更換攪拌器槳葉時,向供貨廠商提出關于煤漿槽R8201B12.8煤漿泵出口流量低,手動緊急停車R820C11.4煤漿泵出口流量低,手動緊急停車攪拌器槳葉磨蝕強度的要求。R8201C8.0高壓煤漿泵不明原因跳車3.2提高操作技能R8201A3高壓煤漿泵不明原因跳車加強對操作人員的培訓,重新配備各個班組R8201A20.7高壓煤漿泵不明原因跳車的人員,力求各個班組操作人員的操作水平和操R8201B18.4高壓煤漿泵不明原因跳車作技能較為平均;嚴格制訂和控制煤漿制備過程R8201C1.4高壓煤漿泵不明原因跳車中的各項工藝指標。經過不斷地試驗,摸索出一R8201A04高壓煤漿泵不明原因跳車套經驗即通過調整煤漿制備過程中添加劑的加R8201C3.0高壓煤漿泵不明原因跳車入量?jī)?yōu)化煤漿的濃度和黏度之間的關系,既保證槳葉內襯材料強度不夠,造成攪拌器槳葉內襯材了水煤漿的流動特性又保證了水煤漿的濃度符料脫落,影響到高壓煤漿泵的運行。合要求22操作人員操作技能欠佳3.3儀表、電器系統故障因?yàn)樗簼{裝置是新裝置操作人員的操作針對煤漿泵不明原因跳車問題,會同儀表、電水平和操作技能欠佳和分布不均,有時造成水煤氣的有關人員共同分析商討。鑒于高壓煤漿泵的漿的制備不能完全符合設計要求影響高壓煤漿驅動電機的電氣柜工作環境惡劣變頻器易受到泵的穩定運行外界因素干擾而失電、儀表和電氣接線接觸不良23儀表、電器系統故障以及供電線路引起的干擾問題,釆取以下措施。煤漿泵電氣柜工作環境差,造成煤漿泵變頻(1)變頻器前加1個延時繼電器,延時時間器工作不正常,變頻器易受到外界因素干擾(電為0.5由于干擾信號是瞬間產生的這樣可以壓波動及電磁信號等)失電而造成煤漿泵跳車,有效避免干擾信號對變頻器的影響,也不會妨礙此外還有電氣、儀表接線接觸不良所引起的煤漿正確的煤漿泵的停車信號(正確的停車信號持續泵跳車。并且由于供電系統只有兩路總線而煤時間長)。漿泵有3臺,必然有2臺煤漿泵在同一條總線上,(2)每臺煤漿泵加1個電源切換開關,開車如果這2臺泵同時運行,其驅動電機電氣控制系前可選擇任何一路電源以保證2臺煤漿泵不在統極易受到外電壓波動的信號干擾。同一總線上。這樣既可以減少干擾信號,又能提高煤漿泵運行的穩定性。3措施(3)鑒于高壓煤漿泵現場環境差和變頻器柜3.1煤漿槽攪拌器故障及控制柜密封防護等級低,建議將變頻器柜及控(1)針對高壓煤漿泵給料槽頂部攪拌器工作制柜移地。在移地未實施前可先逐臺設置隔離狀況不好的情況釆取了加強攪拌器電機基座和罩并增加空調和換氣扇;對變頻器柜及控制柜加攪拌器軸嚴格控制煤漿槽液位等相關措施;為防強密封和清掃,改善其工作環境。此項工作在氣止電機發燙,采用了電機上部加裝遮陽頂棚等相化爐停車檢修期間逐一完成關措施較好地解決了煤漿槽頂部攪拌器工作狀(4)針對導致高壓煤漿泵停車的電氣控制原態不好的問題。目前煤漿槽攪拌器的工作電流、因較多以及變頻器故障原因無法查明的情況,為電機溫度、攪拌器晃動情況均正常。進一步查明故障的原因,對高壓煤漿泵電氣控制(2)針對煤漿槽攪拌器斷軸事故,利用裝置部分釆用故障排除法作如下臨時修改和完善:取停工檢修的機會,對斷軸部位進行了仔細檢查發消變頻器外部所有跳閘接點即分別短接控制柜第37卷第1期化肥工業2010年02月上的停止按鈕、儀表聯鎖跳閘接點將儀表聯鎖跳閘的接點改接至變頻器;現場小控制箱和控制柜4結語上的泵停止按鈕取消,泵啟動按鈕正常使用,停泵通過對高壓煤漿泵運行中出現的問題進行分時只需按下紅色急停按鈕,就可完成停泵操作;將析找出了影響高壓煤漿泵穩定運行的主要原因。變頻器故障保護功能由“NO”修改為“LAST采取了針對性措施以后,高壓煤漿泵的運行一直SPEED”(最后采集的速度信號)繼電器狀態信較為平穩高壓煤漿泵在開、停機過程中未發生問號由“ READY”修改為“ LOSS OF REF"(信號丟題;在高壓煤漿泵運行過程中,中控對高壓煤漿泵失),在輸入的調速信號丟失時,最后的速度得以的轉速升降操作也較為靈敏改造情況良好。今保持,并在現場柜面板上設報警指標燈。通過以后工作中需要著重解決的是高壓煤漿泵儀表、電上的改進措施,可以對高壓煤漿泵電氣控制部分氣系統故障的判斷和排除,以及煤漿質量的優化出現的故障進行判斷,以求真正發現并且解決這等問題。些故障確保裝置的穩定運行。(收稿日期200807-31)煤1600t,干煤氣產量為125000m3h(標態),加壓灰熔聚流化床粉煤氣化實現工業應用配套30ka甲醇合成系統。繼1年前國內第1套加壓灰熔聚流化床粉煤加壓灰熔聚氣化工業裝置由中科院山西煤化氣化工業示范裝置(0.6MPa)在石家莊金石化肥所山西省粉煤氣化工程研究中心提供工藝設計軟有限公司試車成功之后,200年9月3日該技術件包和操作包,華泰工程公司(原化工部第二設在晉煤集團100k/a合成油示范工程項目中再獲計院)承擔工程設計和總包。該項目的成功實成功應用,裝置各項技術指標達到設計要求,并成施,不僅首次實現了加壓灰熔聚流化床煤氣化技功實現甲醇生產全流程貫通,實現了“三高”(高規?；蜕虡I(yè)化應用而且為我國大量“三高灰、高灰熔點、髙硫)無煙煤的連續穩定氣化。煤的合理利用提供了先進可靠的工業氣化技術。該項目共有6臺灰熔聚氣化爐(5開1備)(上海擎督信息科技公司金秋能源石化工作宣氣化爐的操作壓力為0.6MPa,日處理晉城無煙200127錢伯章)⑦辦辦辦辦辦辦辦辦辦辦必辦歡迎訂閱2010年《化肥工業》《化肥工業》雜志是經原國家科委、原化工部批準,由上?；ぱ芯吭壕庉嫵霭娴娜珖?guó)性刊物,主要報道內容有:大、中、小型氮肥,磷肥鉀肥和復混肥(專用肥)企業的技術改造、節能降耗、生產管理等方面的經驗;國內外化肥工業現狀和有關的科研成果及發展趨勢綜述;化肥企業開展多種經營、搞活企業的成功經驗;化工機械、儀器儀表、計算機應用;化學分析、科學施肥、安全生產、三廢治理及其綜合利用等?！痘使I(yè)》是《小氮肥》的主刊已連續兩次被選列為全國中文核心期刊,繼2004年被國家科技部評為“中國科技核心期刊”后,2006年和2008年連續2次被評為“中國科技核心期刊”。美國《化學文摘》從1996年開始摘錄本刊內容?！痘使I(yè)》為雙月刊,大16開,2008年擴版至72頁,國內外公開發行,雙月的28日出版。國內每期定價8.00元,全年定價48.00元,各地郵政局已于2009年9月開始辦理2010年《化肥工業》期刊征訂工作,郵發代號4232,請廣大讀者前往當?shù)鼐徒]政局辦理訂閱手續。國外訂閱處:中國國際圖書貿易總公司(北京399信箱),國外發行代號:4593BM。也可以直接向本編輯部訂閱。歡迎國內外各單位和各界人士訂閱。地址:上海市云嶺東路345號郵碼:00062電話:(021)52815377×10252800372(直線)傳真:(021)52500962本刊編輯部
