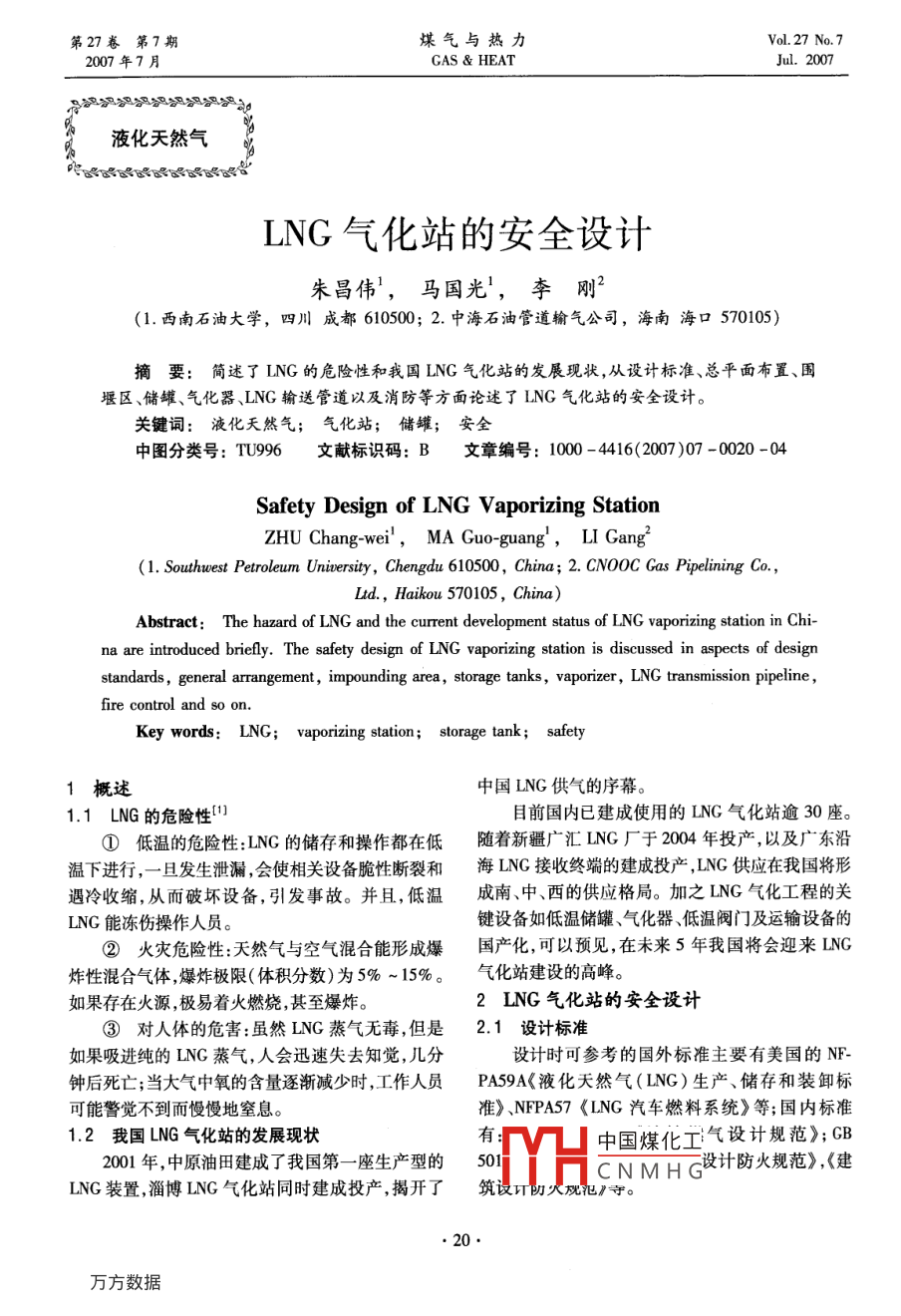

第27卷第7期煤氣與熱力Vol 27 No. 72007年7月GAS heatJul.2007液化天然氣LNG氣化站的安全設計朱昌偉,馬國光,李剛(1.西南石油大學,四川成都610500;2.中海石油管道輸氣公司,海南?？?70105摘要:簡述了ING的危險性和我國ING氣化站的發展現狀,從設計標準、總平面布置、圍堰區、儲罐、氣化器、ING輸送管道以及消防等方面論述了ING氣化站的安全設計。關鍵詞:液化天然氣;氣化站;儲罐;安全中圖分類號:TU96文獻標識碼:B文章編號:1000-4416(2007)07-0020-04Safety Design of LNG Vaporizing StationZHU Chang-wei, MA Guo-guang, LI Gang(1. Southwest Petroleum University, Chengdu 610500, China; 2. CNoOC Gas Pipelining CoLtd, Haikou 570105, China)Abstract: The hazard of LNG and the current development status of LNG vaporizing station in Chi-na are introduced briefly. The safety design of LNG vaporizing station is discussed in aspects of designstandards, general arrang area, storage tanks, vaporizer, LNG transmission pipeline,fire control and so onKey words: LNG; vaporizing station; storage tank; safety1概述中國LNG供氣的序幕1.1LNG的危險性1目前國內已建成使用的LNG氣化站逾30座。①低溫的危險性:LNG的儲存和操作都在低隨著新疆廣匯LNG廠于2004年投產,以及廣東沿溫下進行,一旦發生泄漏,會使相關設備脆性斷裂和海LNG接收終端的建成投產,LNG供應在我國將形遇冷收縮,從而破壞設備,引發事故。并且,低溫成南、中、西的供應格局。加之LNG氣化工程的關ING能凍傷操作人員。鍵設備如低溫儲罐、氣化器、低溫閥門及運輸設備的②火災危險性:天然氣與空氣混合能形成爆國產化,可以預見,在未來5年我國將會迎來LNG炸性混合氣體,爆炸極限(體積分?jǐn)?shù))為5%~15%。氣化站建設的高峰如果存在火源,極易著火燃燒,甚至爆炸。2LNG氣化站的安全設計③對人體的危害:雖然LNG蒸氣無毒,但是2.1設計標準如果吸進純的LNG蒸氣,人會迅速失去知覺,幾分設計時可參考的國外標準主要有美國的NF鐘后死亡;當大氣中氧的含量逐漸減少時,工作人員PA59A《液化天然氣(LNG)生產、儲存和裝卸標可能警覺不到而慢慢地窒息。準》、NFPA57《ING汽車燃料系統》等;國內標準2我國LNG氣化站的發展現狀有中國煤化工氣設計規范》;CB2001年中原油田建成了我國第一座生產型的501CNMHG設計防火規范》,(建LNG裝置,淄博LNG氣化站同時建成投產,揭開了筑議計切火觀范守。www.watergasheat.com朱昌偉,等:LNG氣化站的安全設計笫27卷第7期22總平面布置2切斷裝置,它應與全部的控制計量儀表分開設置。LNG氣化站總平面布置設計要合理地確定站e.為了避免儲罐內形成空氣與天然氣的混合氣內各作業區和設備的位置,以確保氣化站有一個安導致事故儲罐在首次使用或停止使用進行內部檢全的環境。對于LNG的溢出,總希望能夠預測LNG修時,要進行惰化處理。蒸氣量與溢出距離和溢出時間的函數關系,這樣可f根據地質、氣象等資料,分析發生地震、風災、以通過溢出的流量和時間來預測可能產生危險的區雪災等自然災害的可能性及其特征,考慮儲罐的抗域震和抵御風雪載荷的能力NFPA59A已經對氣化站邊界線以外的人身和②LNG渦旋現象的預防財產的影響做了明確的安全要求,這些要求限制了渦旋現象( rollover),也稱翻滾,通常出現在在邊界線的熱輻射量。現在各種計算機軟件能夠模多組分的液化天然氣中,是由于向已裝有LNG的低擬LNG儲存設施周圍的火災輻射和氣體擴散濃度,溫儲罐中充注新的LNG,或由于LNG中的氮優先蒸例如 LNGFIRE(ING燃燒的熱輻射模型)和DE-發而使儲罐內的液體發生分層而引起。在已有的GAIS(氣體擴散濃度程序)。些研究中,對該問題的解釋是:密度較大的液體積聚2.3圍堰區在儲罐底部,而密度較小的液體處于儲罐頂部,底部圍堰區是指用混凝土、金屬等耐低溫材料在液體因受到上面液體重力的作用,壓力高于上部液LNG儲罐周圍建造的堤防、防護墻或排液系統所圍體,對應的蒸發溫度相應提高,且底部LNG具有成的區域。LNG儲罐周圍必須設置圍堰區,以將儲定的過冷度,蒸發速度較上部液體慢。外界熱量總罐發生事故時對周圍設施造成的危險降低到最小程是不斷由外向內傳遞,底部液體獲得熱量,其溫度升度高,密度減小,當?shù)撞恳后w密度小于上部液體密度2.4LNG儲罐時,分層平衡將被破壞,形成渦旋現象,引起液體蒸LNG儲罐按結構形式可分為地下儲罐、地上金發率劇增。屬儲罐和金屬-預應力混凝土儲罐3類,地上LNG計算機模型已經發展到能夠預測渦旋發生的時儲罐又分為金屬子母儲罐和金屬單罐2種。LNG間、分層和氣體釋放率,然而,渦旋發生時氣體釋放氣化站采用何種儲罐,主要取決于其儲存量。儲存率的峰值很難精確預測。因此,為避免渦旋的發生量為1200~5000m3時可采用金屬子母儲罐帶壓在設計時預防非常必要?？梢酝ㄟ^測量LNC儲罐儲存和常壓罐儲存。儲存量為1200m3以下的城內垂直方向上的溫度和密度來確定是否存在分層,市LNG氣化站,基本采用金屬單罐帶壓儲存。當分層液體之間的溫差>0.2K,密度差>0.5kg①LNG儲罐的安全措施23m3時,一般認為發生了分層。防止發生渦旋現象的a.為保證儲罐及連接部件在ING及其冷蒸氣方法有下能正常工作,儲罐材料必須滿足低溫性能要求。a將不同產地、不同氣源的LNG分開儲存,可暴露的儲罐隔熱層應防火、防水、阻燃、阻LNC蒸避免因密度差而引起的分層。b.根據需儲存的氣,并且在消防水的沖擊力作用下不會移動。LNG與儲罐內原有LNG的密度差異,選擇正確的充b.儲罐之間需要有適當?shù)膬艟啾阌谠O(shè)備的安注方式。c.使用混合噴嘴和多孔管向儲罐中充注裝、檢查和維護。NFPA59A中的表2.2.4.1明確規NG。d.檢測LNG的蒸發速度,LNG分層會抑制定了ING儲罐之間的最小凈距和布置要求(2。ING的蒸發速度,使出現渦旋前的蒸發速度比通常c.儲罐的液相管上安裝緊急切斷閥,發生意外情況下的蒸發速度低。事故時切斷儲罐與外界的連通,防止儲罐內的LNG③儲罐靜態蒸發率泄漏。每臺儲罐應設2套相互獨立的液位測量裝儲罐靜態蒸發率能較為直觀地反映儲罐在使用置在選擇測量裝置吋應考慮密度的變化。在儲罐時的神性甘守%為沮的熱壓力容器在裝有真空層設壓力儀表,用于測量真空層的絕對壓力。大中國煤化本時,靜止達到熱平d儲罐應當設置一個高液位報警器,使操作人衡后CNMHG溫液體質量和容器員有足夠的時間停止進料。儲罐應設置高液位進料有效容積下低溫液體質量的比值。LNG氣化站大第27卷第7期煤氣與熱力www.watergasheat多釆用50m3及100m3帶壓ING儲罐,文獻[5、6]料的屈服極限。通?？刹捎媒饘俨y管、管環式補對其靜態蒸發率的要求見表1。償器以及熱膨脹系數小的管材等方法解決。國家現行標準中沒有給出LNG儲罐蒸發率的2.7氣化站的消防上限標準,設計時可以參考液氮的標準。消防系統的安全設計原則是:盡量切斷氣源控表1立式和臥式低溫絕熱容器的靜態蒸發率制泄漏;對儲罐及鄰近儲罐的設備進行冷卻保護,避Tab. 1 Static evaporation rate of vertical and horizontal免設備超壓造成更大的災害;將泄漏的LNG引至安yogenic adiabatic vessels絕熱形式容積/m}液氮靜態蒸發率(上限)/%統安全設計主要包括以下幾個部分,消防系全地帶氣化,避免燃燒擴大。根據以上原則,固定罐移動罐罐式集裝箱高真空①緊急關閉系統0.1500.1500.240多層絕熱100每個LNG設備上都應裝備緊急關閉系統0.350(ESD),該系統可隔離或切斷LNG、可燃液體、可燃真空粉末0.25070.2400.380制冷劑和可燃?xì)怏w的來源,并關閉一些如繼續運行2.5氣化器可能加大或維持災情的設備LNG氣化器按其熱源的不同,可分為加熱氣化②火災和泄漏監控系統器、環境氣化器和工藝氣化器,其安全設計主要考慮該系統主要包括:設置在氣化器里的碳?xì)浠弦韵乱蛩?3):物泄漏檢測器和設置在大氣中的可燃?xì)怏w檢測器①除非導熱介質不可燃,否則氣化器及其熱在氣化區、儲罐區、外送泵區設置的紫外線或紅外線源與其他任何火源之間的水平凈距至少為15m,整火焰探測器,在控制室、電氣室以及消防泵房設置的體加熱氣化器到圍墻的水平凈距至少為30m。煙氣檢測器以及用來檢測LNG是否泄漏的低溫檢②氣化器到LNG、可燃制冷劑或可燃?xì)怏w儲測器罐的水平凈距至少為15m,到控制大樓、辦公室、車③消防水系統間等有人的重要建筑物的水平凈距至少為15m。消防水系統由消防泵房、消防水池、消防給水管③站內布置多臺加熱氣化器時,各氣化器之道及消火栓、消防水槍等組成。水可用來控制LNG間的水平凈距至少為1.5m。產生大火,但不是滅火。如果將水噴到LNG表面,④安裝在距ING儲罐15m之內的任何環境會使LNG的蒸發率增大,從而使LNG的火勢更大。氣化器或加熱氣化器,均應在液體管道上設置自動因此,不能用水直接噴淋到LNG或LNG蒸氣上。切斷閥,此閥應設置在距離氣化器至少3m處。用水的目的主要是將尚未著火而火焰有可能經過的⑤每臺氣化器應提供一種距氣化器至少15地方淋濕,使其不易著火m的切斷熱源的方式。④干粉滅火系統⑥為防止泄漏的LNG進入備用氣化器,可安干粉滅火劑是撲滅高壓力、大流量天然氣火災裝2個進口閥門,并采取安全措施排空積存在兩個的最有效措施。由于干粉滅火劑對燃燒物的冷卻作閥門之間的LNG和蒸發氣體。用很小,在撲滅較大規模的火災時,如滅火不完全或⑦應設置恰當?shù)淖詣踊O(shè)備,以避免ING及因火場中熾熱物的作用,容易發生復燃其蒸氣在異常情況下進入輸配系統。⑤泡沫滅火系統2.6LNG輸送管道泡沫滅火劑可分為化學泡沫滅火劑、空氣泡沫在進行ING管道設計中,不僅要考慮低溫液體滅火劑、氟蛋白泡沫滅火劑、水成膜泡沫滅火劑等。的隔熱要求還應特別注意因低溫引起的熱應力防LNG氣化站常采用高倍數泡沫滅火系統,滅火器噴止水蒸氣滲透避免出現冷凝和結冰、管道泄漏的探出大量泡沫覆蓋在泄漏的LNG上面,減少來自空氣測方法以及防火等問題。LNG管道和其他低溫液體輸送管道一樣,管道的中國煤化工的速度的熱補償是一個需要細心考慮的重要問題。兩個固CNMHG規范》(GB50140定點之間,由于冷收縮產生的應力可能遠遠超過材2005的規定,生產區為嚴重危險級場所,設置手提www.watergasheat.com朱昌偉,等:LNG氣化站的安全設計第27卷第7期式干粉滅火器和推車式干粉滅火器。控制室、變電參考文獻室內配置手提式二氧化碳滅火器,以保證迅速有效[1]顧安忠,魯雪生,汪榮順,等.液化天然氣技術[M]地?fù)錅绯跗诨馂?zāi)和零星火災。北京:機械工業出版社,2003⑦其他安全措施[2]NFPA59A,液化天然氣(LNG)生產、儲存和裝卸標準合理進行功能分區,將生產區、輔助區合理分開;選擇與防爆等級相適應的電氣設備,保證站區供3]CB50028—2006,城鎮燃?xì)庠O(shè)計規范[S][4]林文勝,顧安忠,李品友.液化天然氣的分層與渦旋研電系統的安全可靠性;對站內工作人員進行定期培究進展[冂].真空與低溫,200,(6):125-132訓,使其了解LNG特性及可能產生的危害和影響,[5]cB18442-20,低溫絕熱壓力容器[s了解防護用品的作用及正確使用方法;編制應急事[6JB4780-2002,液化天然氣罐式集裝箱[S]故處理預案等。[7]王蕾,李帆.LNG氣化站的安全設計[J]、煤氣與熱3結語力,2005,25(6):30-33.LNG設施在國外已安全、環保地運行了30年,[8]王忠.LNG站消防設計探討[冂].消防科學與技術但是,設計出既安全又經濟的LNG氣化站仍是一項2001,(4):10-12挑戰。未來5年我國將建設更多更大規模的LNG作者簡介:朱昌偉(1981男,河南虞城人氣化站,這些項目中將有不少選址在人口密集的地碩士生,研究方向為LNG儲罐(槽)的設方,因此安全問題更應引起高度重視。為適應我國LNG工業高速發展的需要,應盡快頒布我國的ING電話:134389678設計、施工規范,以指導LNG應用領域的設計、施工E-mail: huchangwei2002@ 163和運行管理收稿日期:2006-09-18;修回日期:2006-11-2信息中國土木工程詹天佑獎簡介為了推動科技進步,把當今優秀科技成果應用于工程實踐中,創造出先進的土木建筑工程,199年,中國土木工程學會與北京詹天佑土木工程科學技術發展基金會設立了中國土木工程詹天佑獎(以下簡稱詹天佑大獎)。詹天佑大獎是經建設部認定、國家科技部核準的土木工程建設領域最高獎項(工程大獎),旨在獎勵和表彰我國在科技創新和科技應用方面成績顯著的優秀土木工程建設項目。本獎評選充分體現“創新性”(獲獎工程在設計、施工技術方面應有顯著的創造性和較高的科技含量)、“標志性”(反映當今我國同類工程的最高水平)、“權威性”(學會與政府主管部門協同推薦與遴選)。本項大獎是我國土木工程界工程技術方面的榮譽獎,每兩年評選一次。大獎的評審由“大獎評選委員會”組織進行。評選委員會由各專業土木工程專家組成。設大獎指導委員會負責工程評選的指導和監督。指導委員會由建設部、交通部、鐵道部等有關部門領導組成。對榮獲大獎的主要單位授予“詹天佑”金像和榮譽證書;在獲獎工程上嵌掛“獲獎標牌”;在科技、建設及學術報刊上發表蕤獎名單,在評獎年度舉行頒獎大會。2000年5月30日在杭州舉行首屆中國土木工程詹天佑大獎頒獎大會。(本刊通訊員供稿中國煤化工CNMHG
