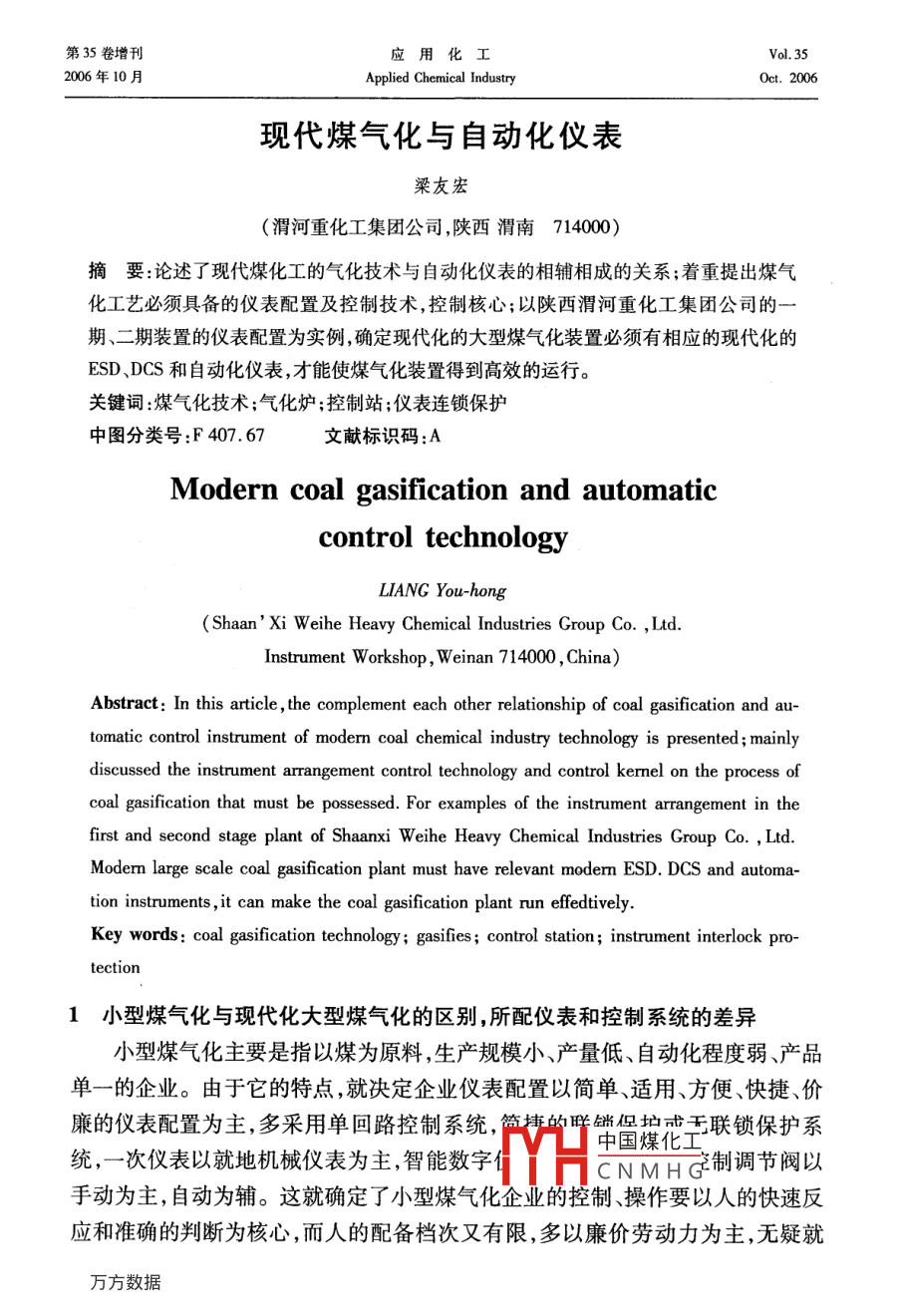

第35卷增刊應用化工Vol.352006年10月Applied Chemical IndustryOct.2006現代煤氣化與自動化儀表梁友宏(渭河重化工集團公司,陜西渭南714000)摘要:論述了現代煤化工的氣化技術與自動化儀表的相輔相成的關系;著重提出煤氣化工藝必須具備的儀表配置及控制技術,控制核心;以陜西渭河重化工集團公司的一期、二期裝置的儀表配置為實例,確定現代化的大型煤氣化裝置必須有相應的現代化的ESD、DCS和自動化儀表,才能使煤氣化裝置得到高效的運行。關鍵詞:煤氣化技術;氣化爐;控制站;儀表連鎖保護中圖分類號:F 407. 67文獻標識碼:AModern coal gasification and automaticcontrol technologyLIANG You-hong(Shaan' Xi Weihe Heavy Chemical Industries Group Co. ,Ltd.Instrument Workshop，W einan 714000 , China)Abstract: In this article , the complement each other relationship of coal gasification and au-tomatic control instrument of moderm coal chemical industry technology is presented ; mainlydiscussed the instrument arrangement control technology and control kernel on the process ofcoal gasification that must be possessed. For examples of the instrument arrangement in thefirst and second stage plant of Shaanxi W eihe Heavy Chemical Industries Group Co. , Ltd.Modem large scale coal gasification plant must have relevant modemn ESD. DCS and automa-tion instruments ,it can make the coal gasification plant run effedtively.Key words: coal gasification technology; gasifies ; control station; instrument interlock pro-tection1小型煤氣化與現代化大型煤氣化的區別,所配儀表和控制系統的差異小型煤氣化主要是指以煤為原料,生產規模小、產量低、自動化程度弱、產品單一的企業。由于它的特點,就決定企業儀表配置以簡單適用、方便、快捷、價廉的儀表配置為主，多采用單回路控制系統,簡摔的聯銷保培戒于聯鎖保護系中國煤化工統,一次儀表以就地機械儀表為主,智能數字MHCNM H &2制調節 閥以手動為主,自動為輔。這就確定了小型煤氣化企業的控制、操作要以人的快速反應和準確的判斷為核心，而人的配備檔次又有限,多以廉價勞動力為主,無疑就174應用化工2006年第35卷增刊降低了企業生產的安全性。現代化大型煤氣化企業,是以煤為原料,生產規模大,產量高,自動化程度高,能夠連續穩定生產的企業。由于它的連續性、穩定性和安全性的特點,迫使企業必須配備性能可靠智能數字儀表,操作穩定的DCS系統,安全反應迅速的毫秒級ESD系統,經久耐用智能調節閥,因?yàn)楝F(xiàn)代化的企業以現代化的系統控制為主要手段,控制的模式,控制的方案,控制的提示,都在DCS中設計，運行的程序,控制的步序,聯鎖停車的步驟,閥門的安全位置動作時間,都在ESD中編程,操作人員只需按操作規程準確的去按動按鈕,即可實現穩定運行。2現代化煤氣化裝 置對自動化儀表控制的依靠已不可分割現代化煤氣化裝置都是以煤為原料在氣化爐內同氧氣、蒸汽利用高溫、高壓進行復雜而又劇烈的化學反應。因此,對于氣化爐中的所有反應條件都必須嚴格控制,所有與氣化爐相關的設備、儀表、閥門、電機都必須良好運行,要按設計的要求反映爐子內外介質的溫度、壓力、流量、液位、成分,各控制閥門靈活、可靠、準確、到位,運轉設備穩定運行,否則,就有可能引起工藝狀況的紊亂,運行設備的事故,甚至?xí)霈F(xiàn)著火、爆炸,使機毀人亡,造成無可挽回的損失。而避免事故發生僅靠操作人員的努力是遠遠不夠的,還要有DCS、ESD的儀表聯鎖保護,因?yàn)?快速的化學反應是始終在進行,人的反應總是滯后的,尤其對大型的現代化煤化工裝置,儀表的重要性更加突出，運行裝置實際是在運行儀表,儀表的可靠性直接影響運行裝置的可靠性,所以說,現代化煤氣化裝置對自動化儀表控制的依靠已不可分割。3渭河重化工集 團公司一期氣化爐儀表的基本配置渭河重化工集團公司一期氣化爐是由日本宇部公司總體設計，采用德士古專利技術的水煤漿氣化裝置,即將水煤漿通過高壓煤漿泵加壓后,與高壓氧氣經過氣化爐燒咀噴人爐膛,進行氣化反應,生成的粗煤氣在氣化爐激冷室進行冷卻,經過碳洗塔用水洗滌去除粗煤氣中的灰渣和碳黑,進人變換工段進行變換反應,產出合格的煤氣。氣化裝置在爐頭安裝11臺氣缸式兩位快速切斷閥,用于控制進人氣化爐的煤漿、氧氣、蒸汽、燒嘴冷卻水,這些閥所有動作都有時間限制,在ESD控制下快速到位,以確保氣化爐的安全。而靠人為操作是無法實現快速反應,來保證系統的安全,所以,良好的中國煤化全運行的基本保證。TYRCNMHG增刊粱友宏:現代煤氣化與自動化儀表175表1氣化爐儀表的基本配置Table 1 Bosic instrument arrangement of coal gasifier數量(總數)/個:帶調節儀表/臺流量儀表5328壓力儀表33溫度儀表59液位儀表17液位開關差壓儀表15壓力開關手操器12火焰監測器速度儀表閥位變送5合計224(數據為三臺氣化爐)61301-425.6948F--3.99CMPc.O.OOME:55413050網感汽發壓低低報A1306201310-00+放證路的 2VTS18-L9AEN按電13102-19E13101994213015EPTA91308D1E3010-1M16-130111302262本日尚開區T1302中國煤化工YHCNMHG圖1氣化爐爐頭閥門圖Fig.1 Sketch of valve inthe hend of coal gasifier176應用化工2006年第35卷增刊L/HDDA-13002000:366莊6007820307PDIA-1309D0728077吹掃出壓管線16:913/6紅壓收造32728C150:00%Pa91170執德機電皮高市報0140-4機造機運控價號QL40-執資機面收鏈樂信號PL014/A40124圖2氣化爐排灰 系統圖Fig.2 Sketch of the coal gasifier slag collection system4渭河重化工集團公司一期裝置因儀表原因而停車事件表21999 ~ 2001年儀表事故匯總Table 2 Instrument events collection in 1991 ~ 2001序號事故發生日期事故簡述1999.6. 19LT8601故障,氮壓機跳車1999. 8. 25空分電源開關故障,系統停車31999. 10.3HV8003限位開關故障,空分停車42000. 10. 25.氮壓機入口閥限位開關故障,系統停車52000. 12. 9空壓機因儀表軸振動故障,系統停車62001.1.26分子篩人口閥KJV8202開關故障,空分跳車72001.4. 12儀表處理KJV8202閥時,突然關閉,空分跳車82001.5.25E1802液位低,k1850跳車以上所列故障是1999 ~ 2001年內,由于儀表原因影響公司系統生產,作為連續性非常強的工廠,每次停車都會造成很大的經濟損失,氣化爐需要高壓氧氣氮?dú)?空分系統的空壓機、氮壓機停車都會V戶石中國煤花生生產。從1999~ 2001年儀表事故匯總表中可以看到, 1999THCNM H c縮機到空分系統之間的切斷閥HV8003上作為閥位狀態指示的限位開關,突然損壞,造成空分系統氣化系統、合成系統、尿素系統全部停車,直接經濟損失200多萬元,若用增刊梁友宏:現代煤氣化與自動化儀表177這筆錢買此限位開關可以買--火車皮的開關,對此類重要儀表必須定期更換。因此,一個很小的儀表部件都涉及到公司的經濟利益,現代化煤氣化裝置效益和儀表的性能配置是密不可分的。5渭河重化工集 團公司一期裝置與二期裝置的系統配置渭河重化工集團公司由于有- -期裝置建設、調試、10年的運行經驗,以及各種事故所換來的教訓,對二期裝置的選型,設計特別重視,尤其儀表和控制系統，充分利用有經驗的儀表人才,從原始招標文件的編制到設計院的初步設計,儀表人員都進行嚴密把關,在系統、儀表招標過程中,工程技術人員積極參加,多項比較,使渭河集團二期開車順利成功,沒有因?yàn)閮x表原因而影響生產。表3-期裝置與二期裝置的系統配置Table 3 System arrangement of the first stage plant and the second stage plant一期裝置二期裝置DCS YOKOCAWACENTUM μXLCENTUM CS3000ESD日本三菱美國GEESD表決方式雙通道互備三通道表決SOE無有機組控制PLCTS3000 GE90-30控制站5操作臺136現代煤氣化裝置核心儀 表配置系統的要素現代煤氣化裝置核心儀表系統，從一般化工企業來看應從以下幾點考慮,使儀表系統的配置最佳,并且可以根據要素確定儀表選型檔次,從而為企業節約資金。6.1 DCS 的選型，要根據系統的大小配置性能可靠、業績優良、備件方便的產品,最好留出30%的富余空間,用于系統擴展和以后技術改造,同時對各機柜內部細小部件考慮周全。6.2 ESD 的選型要根據系統聯鎖點的多少來確定,硬件性能、冗余冗錯性能、CPU性能、通訊性能、SOE記錄功能、熱備切換性能等都是重點考察項目, 并且要慎之又慎,因?yàn)樗侨珡S穩定運行的核心。中國煤化工6.3 一-次儀表CTHCNMH G技術性能已向高精度、高可靠性及更高的環境適應性方向發展,并逐步實現微型化、集成化、智能化、儀表的選型,就可根據此表的重要性來確定其配置的檔應用化工2006年第35卷增刊178次,從中可節約投資。6.4 現場聯鎖點儀表的選型-般采用3取2的表決方式,即使用三臺相同儀表或用一臺模擬儀表,兩臺開關儀表,這一方法可更準確地反映工況的真實值,從而減少儀表傳遞數據的失真。6.5 調節閥的選型非常重要這要根據工藝介質的情況,對閥芯進行特殊的要求,以減少使用中的不必要麻煩。7結束語如今,國際油價不斷飚升,我國石油資源匱乏,煤炭資源相對豐富。發展?jié)崈裘杭夹g(shù)、建設新型煤化工工業是大規模補充我國石油資源不足、保障能源安全的重要途徑，同時也是一個科技含量高、有效延伸傳統煤炭產業鏈，對保證我國能源安全和經濟可持續發展具有重要的戰略意義。當前,潔凈煤主要在煤直接或者間接液化制燃料油、焦化、氣化等領域。在煤化工企業中,煤氣化裝置是煤化工企業的核心,因此,對于現代煤氣化裝置要采用信息化、自動化技術,即具有高性能的ESD、DCS系統,以提高運行水平及管理能力,這是增強企業競爭能力的有效手段。作者簡介:梁友宏(1964- ),男,山西陽城人,渭南集團儀表車間主任工程師。電話:0913-2106658 , E-mail :Liang-youhong@ 126. com中國煤化工MYHCNMHG
