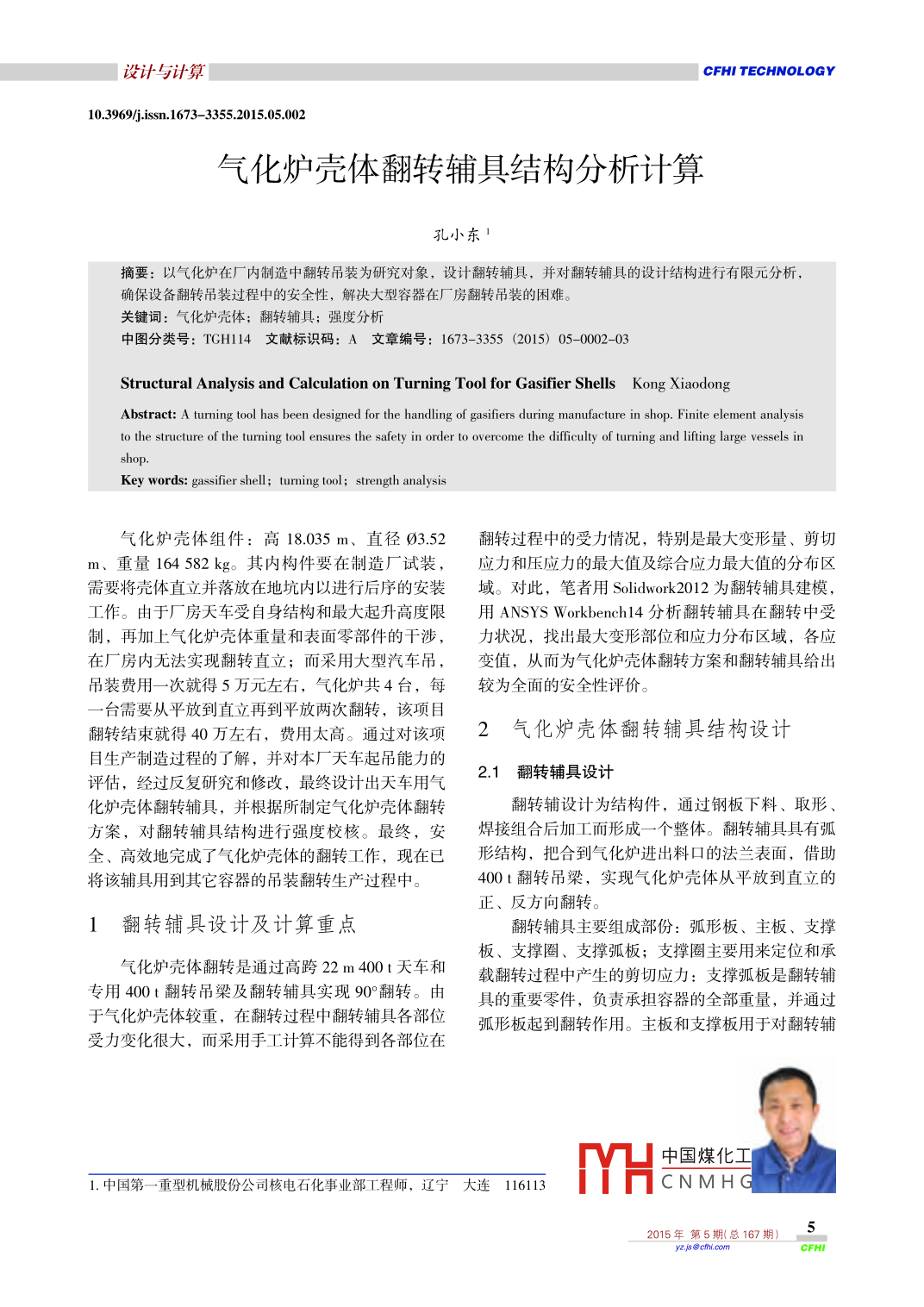

設計與計算CFHI TECHNOLOGY10.396/j.ssn.1673- 3355.2015.05.002氣化爐殼體翻轉輔具結構分析計算孔小東'摘要:以氣化爐在廠內制造中翻轉吊裝為研究對象，設計翻轉輔具，并對翻轉輔具的設計結構進行有限元分析，確保設備翻轉吊裝過程中的安全性，解決大型容器在廠房翻轉吊裝的困難。關鍵詞:氣化爐殼體;翻轉輔具;強度分析中圖分類號: TCHII4 文獻標識碼: A文章編號: 1673-3355 (2015) 05-0002-03Structural Analysis and Calculation on Turning Tool for Gasifier Shells Kong XiaodongAbstract: A turming tool has been designed for the handling of gasifiers during manufacture in shop. Finite element analysisto the structure of the turning tool ensures the safety in order to overcome the difculty of turning and lifting large vessels inshop.Key words: gassifer shell; turning tool; strength analysis氣化爐殼體組件:高18.035 m、直徑03.52翻轉過程中的受力情況，特別是最大變形量、剪切m、重量164582kg。其內構件要在制造廠試裝,應力和壓應力的最大值及綜合應力最大值的分布區需要將殼體直立并落放在地坑內以進行后序的安裝域。對此，筆者用Solidwork2012為翻轉輔具建模,工作。由于廠房天車受自身結構和最大起升高度限用ANSYS Workbench14分析翻轉輔具在翻轉中受制，再加上氣化爐殼體重量和表面零部件的干涉,力狀況，找出最大變形部位和應力分布區域，各應在廠房內無法實現翻轉直立;而采用大型汽車吊，變值，從而為氣化爐殼體翻轉方案和翻轉輔具給出吊裝費用一次就得5萬元左右，氣化爐共4臺，每較為全面的安全性評價。-臺需要從平放到直立再到平放兩次翻轉，該項目翻轉結束就得40萬左右，費用太高。通過對該項2氣化爐殼體翻轉輔具結構設計目生產制造過程的了解，并對本廠-天車起吊能力的2.1 翻轉輔具設計評估，經過反復研究和修改，最終設計出天車用氣化爐殼體翻轉輔具，并根據所制定氣化爐殼體翻轉翻轉輔設計為結構件，通過鋼板下料、取形、方案，對翻轉輔具結構進行強度校核。最終，安焊接組合后加工而形成一個整體。 翻轉輔具具有弧全、高效地完成了氣化爐殼體的翻轉工作，現在已形結構，把合到氣化爐進出料口的法蘭表面，借助將該輔具用到其它容器的吊裝翻轉生產過程中。400t翻轉吊梁,實現氣化爐殼體從平放到直立的正、反方向翻轉。1翻轉輔具設計及計算重點翻轉輔具主要組成部份:弧形板、主板、支撐板、支撐圈、支撐弧板;支撐圈主要用來定位和承氣化爐殼體翻轉是通過高跨22m400t天車和載翻轉過程中產生的剪切應力:支撐弧板是翻轉輔專用400t翻轉吊梁及翻轉輔具實現90°翻轉。由具的重要零件，負責承擔容器的全部重量,并通過于氣化爐殼體較重，在翻轉過程中翻轉輔具各部位弧形板起到翻轉作用。主板和支撐板用于對翻轉輔受力變化很大，而采用手工計算不能得到各部位在中國煤化工1.中國第一重型機械股份公司核電石化事業部工程師，遼寧大連116113MHCNM HG2015年第5期(總167期) _5rz.s@chi.comCFHI一重技術設計與計算具的連接、定形和輔助支撐，使輔具能承載點融合，確保幾何模型中有共享的邊，這個功能加180 000 kg以內的超大噸位容器，且不會產生變強了對大型殼模型劃分網格的穩定性和效率。筆者形;針對各零件的不同作用而選用不同材料的目地利用ANSYS Workbench14 網格劃分的亮點之一，既是為了節約成本，同時也是為了提高結構的強度多域法(MuliZone) 對翻轉輔具分多個面進行多域和穩定性，保證在翻轉過程中，翻轉輔具各部件不掃掠，共劃分了202907個節點，185 095個單元，會發生屈服、變形或斷裂(見圖1)。單元邊長10mm，最終生成高質量的六面體網格。3.2受力分析， 施加載荷與位移約束載荷與位移約束決定了模擬工況與實際工況的近似程度。正確地施加載荷與位移約束是得到正確計算結果的前提條件,也是結構分析技術應用到工程領域中的一個 關鍵環節。(1) 不同狀態下的受力分析首先對氣化爐殼體在正、反90°翻轉過程中的1-弧形板; 2- 主板; 3-支撐板; 4-支撐圈; 5-支撐弧板。狀態進行受力分析，找出翻轉輔具受最大載荷和最圖1翻轉輔具模型大應力、剪切應力時所處的翻轉位置和結構部位。2.2翻轉輔具的優點在直立時(見圖2)，400t天車副鉤下降的最通過采用翻轉輔具，解決了超重、超高、超大初瞬間，翻轉輔具受到氣化爐殼體垂直向下的重直徑壓力容器整體翻轉的難題，在翻轉過程中能保力，翻轉輔具與地面的接觸面積也非常小，這時翻證容器表面的零件不產生損壞，同時克服了場地的轉輔具所受到的氣化爐殼體的全部重力作用，對翻限制。吊裝更加規范，安全性高，可操作性強。翻轉輔具結構的破壞性應最大。而在翻轉過程中，為轉輔具設計的支撐圈可以防止螺栓在翻轉過程中受了保證連接螺栓不受剪切力,在設計翻轉輔具時增到剪切應力，并起到定位的作用。通過螺栓將翻轉加了支撐圈，以起到定位作用和承擔翻轉時產生的輔具與氣化爐殼體連接，防止在起吊和翻轉過程中剪切力。在翻轉過程中氣化爐殼體的重量主要由輔具發生脫落和滑移;配合專用400t吊梁，杜絕400t翻轉吊梁和翻轉輔具的支撐弧形部分承擔，了鋼絲繩對容器的勒傷，使整個翻轉中鋼絲繩在吊只有在接近90°設置時，支撐圈所受到的力最大，梁的滑輪內自由轉運，避免鋼絲繩的磨損。通過天承擔殼體-半的重量。我們針對這兩種受力狀態，車升降和小車運行，實現壓力容器的正、反方向?qū)ΨD(zhuǎn)輔具的結構進行強度分析。分別是翻轉前的90°翻轉和直立、臥放，安全方便、操作快捷。瞬間和接近90°時翻轉輔具所受的各項應力，并建立載荷與位移約束。3對翻轉輔具結構分析3.1建模及 網格劃分利用SolidWorks12對翻轉輔具建模，在進行結構分析時，- - 方面要全面準確地描述模型，另一方面也要兼顧計算效率。因此，在建模時忽略不影響強度的細節，進行適當?shù)牡刃?，將用于翻轉輔具本體起吊的四個吊耳去除，對模型進行簡化處理。若在結構分析過程中，發現等效簡化不合理的情況，將遵循以下原則進行適當?shù)慕Y(jié)構調整:①嚴格遵循原設計結構;②真實反映應力分布特征。建模后將模型導人ANSYS Workbench14中進行網格劃分。ANSYS Workbench14的網格連接新中國煤化工增加了允許用戶不改變幾何形狀就可以把相鄰的節YHCNMHG62015167期)CFHI設計與計算CFHI TECHNOLOGY(2) 最大載荷時的邊界條件結構分析，得到翻轉輔具在不同狀態時各部位置的翻轉輔具處于圖2狀態時所受力最大，由此得變形量及變形方向，以及所受到各應力值的大小，模型的載荷及位移邊界條件(見圖3)。 設弧形板從而對設計結構進行優化，確保系統的剛度。與地面接觸部位的100mm寬度處采用固定約束,經計算，翻轉輔具在最大載荷狀態時，位移最對翻轉輔具的主板與氣化爐殼體連接面施加1.8x大值: 0.547 69 mm，所受到的綜合應力最大值:10°N力，此時的約束、載荷與實際工作狀態相符201.92 MPa。在翻轉到90°時，綜合應力最大值:合,也是翻轉輔具承載最大時的受力狀態。V圖5翻轉輔具最大載荷時應力云圖圖3翻轉輔具 最大載荷時邊界條件AN(3) 翻轉輔具90°時的邊界條件氣化爐殼體翻轉到90°時,翻轉輔具所受載荷是通過支撐圈傳導到翻轉輔具弧形板和支架上面，結構最薄弱處也正是支撐圈(見圖4)。下圖6翻轉輔具90°時應力云圖190.64 MPa (見圖5、圖6)。最終得到的安全系數: [σ ]=O-=1.7。結論:翻轉輔具在受到最大載荷時有1.7 倍的安全系數，由于實際氣化爐殼體理論值是凈重圖4翻轉輔具 90°時邊界條件氣化爐殼體在翻轉到90時，它一半重量作用164 582 kg,所以翻轉輔具能夠完成翻轉操作。在翻轉輔具的支撐圈上,并傳導到弧形板和支撐弧4結語板及主板上，本文對該狀態進行受力分析，并施加載荷和位移約束，在支撐圈外圓與氣化爐進出料口通過上述結構分析、強度計算，判定翻轉輔具的法蘭內臂接觸300mm寬的面.上施加9.0x10*N的結構設計、強度、剛度通過效核，可以應用到實力，對弧形板最外端300 mm寬處進行約束，經過際工作中。計算得到翻轉輔具在90°時的結構強度、剛度的計由于該氣化爐殼體翻轉輔具設計結構緊湊，操算結果。作方便，安全性高，適合用于大型容器的翻轉操3.3結論分析作，而且材料結構選用合理，有效降低成本。因翻轉輔具屬于結構件，設計時應保證剛度、強此，該方案可以用于其它類似產品的翻轉輔具設度和穩定性的基礎上還要求重量輕，成本低，翻轉計。而采用ANSYS Workbench14結構分析和手工無卡阻。在過去的設計中，只能計算強度有足夠的驗算相結合，提高材料選用的安全性，使設計者能冗余即可，而剛度這個關系到系統能否正常工作的更好地了解輔具設計結構各項應力的分布區域、位關鍵指標卻往往被忽視。通過ANSYS Workbench14移矢量，合理確定結構和選材方案。收稿日期: 2015-09-18中國煤化工MHCNMH G2015年第5期(總167期) _7rz.s@chi.comCFHI
