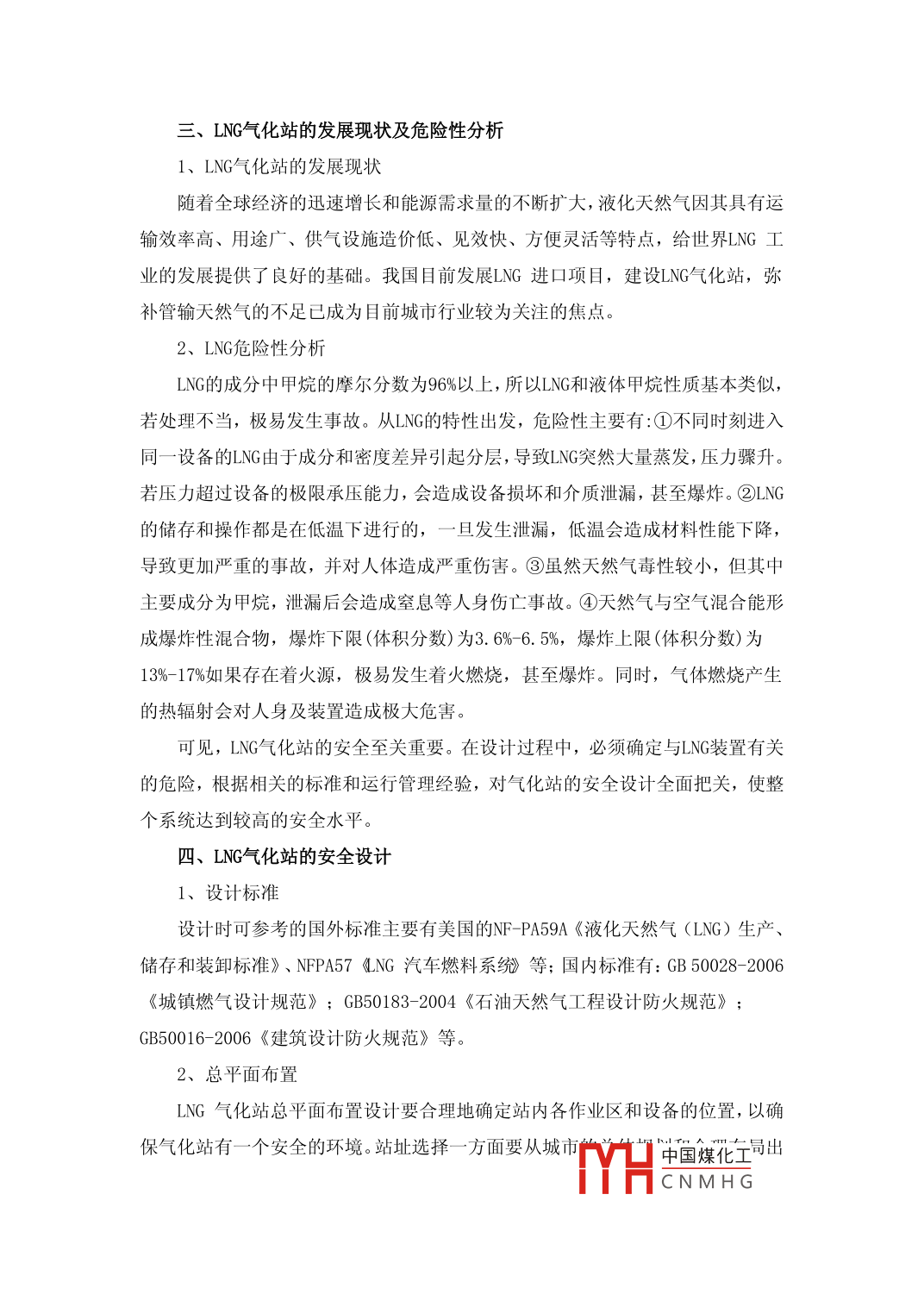

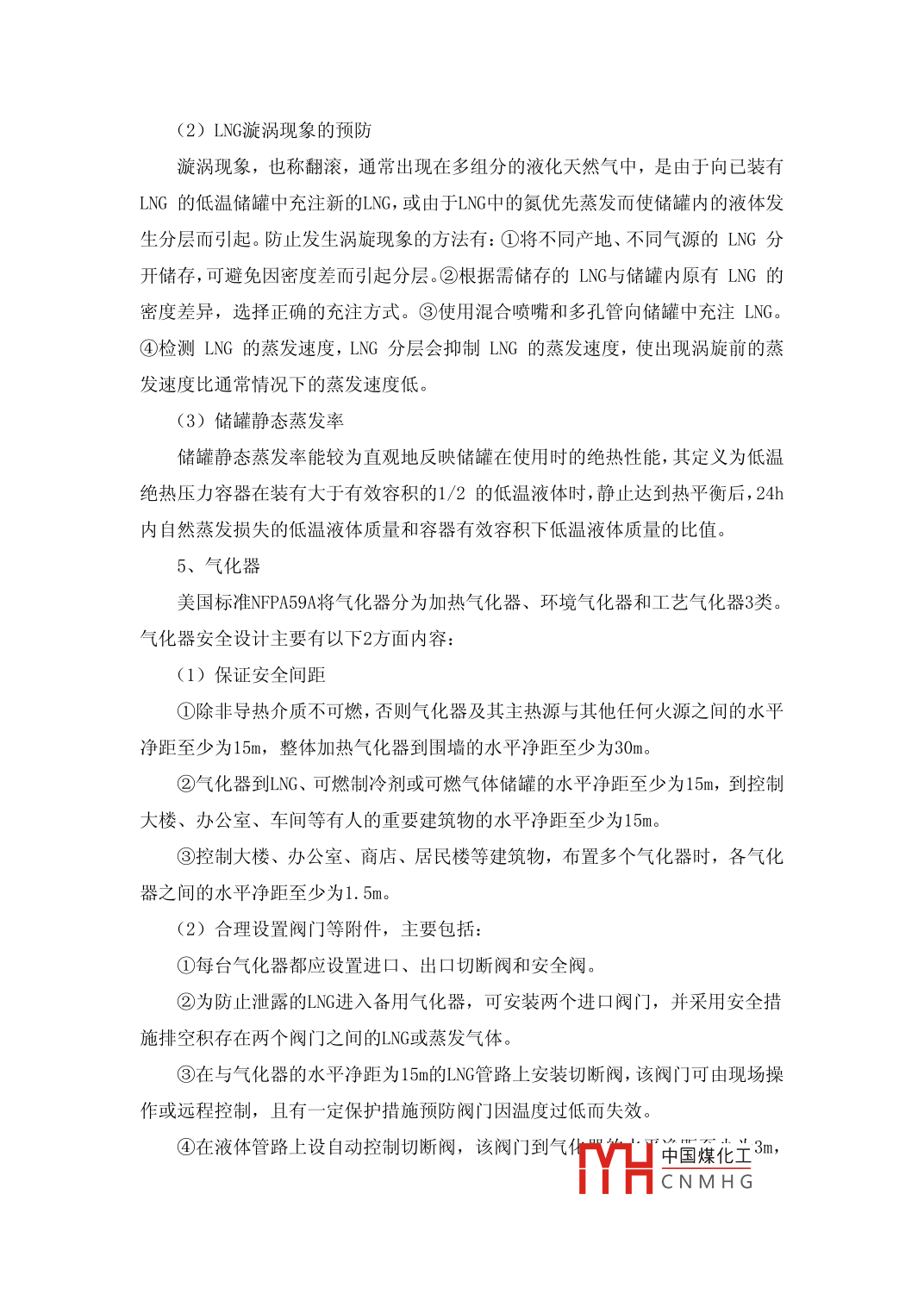

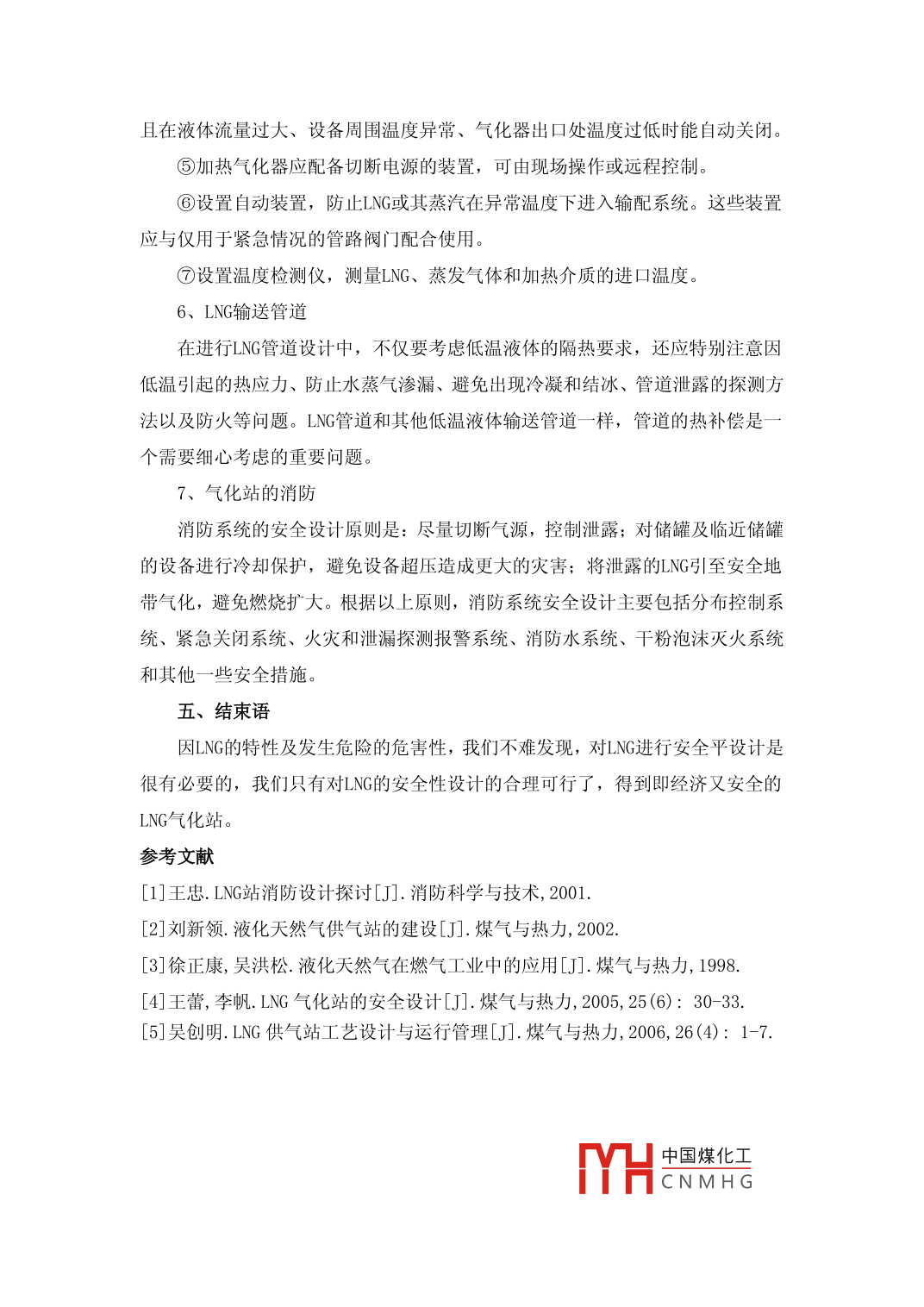

LNG氣化站的安全設計曹乖艷西安長慶科技工程有限責任公司蘇州分公司江蘇215021【摘要】本文首先介紹了LNG氣化站簡介,其次探討了LNG氣化站的發展現狀及危險性分析,最后重點討論了LNG氣化站的安全設計?！娟P(guān)鍵詞】LNG;氣化站:安全設計中圖分類號:S611文獻標識碼:A文章編號前言隨著現代技術的不斷發展,我國的各行業發展也是相當迅速的,對LNG氣化站的安全設計是對于LNG安全至關重要的,同時不僅影響著我國人們的人生安全,而且影響著國家的發展。二、LNG氣化站簡介1、LNG氣化站工藝流程用槽車運來的LNG在卸車臺經卸車增壓器增壓后,將LNG送入LNG儲罐儲存。λNG氣化時,儲罐內少量LNG進入儲罐自增壓器,吸熱相變后,氣態天然氣返回儲罐,使得儲罐內壓力増大,儲罐和管道形成壓力差,在壓力差的作用下,儲罐內的LNG經管道進入空溫式氣化器。在空溫式氣化器內,LNG吸熱發生相變,再以氣態形式進入天然氣緩沖罐。LNG經計量后進入混氣站,與氣源廠其他氣源摻混后進入燃氣管網。圖1是LNG氣化站工藝流程。中國煤化工CNMHGEAG加熱高點放空管進入族市管網LNG糟空溫式汽化備加臭裝置LNG氣化站工藝流程圖2、LNG特性(1)易蒸發性LNG是深冷液體,很容易被周圍的空氣加熱轉化為NG,溫度也隨之上升。-107℃是一個重要的分界點,NG溫度低于-107℃時,氣體密度比空氣大;NG溫度等于107℃時,氣體密度與空氣相當;NG溫度高于-107℃時,氣體密度比空氣小。一般情況下,NG密度小于空氣,很容易向上擴散。但若LNG大量泄漏,短時間來不及與周圍空氣進行熱交換,溫度就可能低于-107℃,其蒸氣云的密度比空氣低這樣NG會順著地面或向低處曼延,擴散到很遠的地方,一旦遇到點火源,就會燃燒,甚至回燃、爆炸,非常危險(2)易燃、易爆性NG是甲類易燃、易爆物質,與空氣混合后在一定條件下是可燃的,其燃燒范圍大約在體積分數為5%~15%。(3)低溫性深冷的LNG具有低溫性,某些材料與之接觸會變脆、易碎和冷收縮,使設備損壞,引起LNG泄漏。人體持續接觸LNG后,會引起嚴重的低溫凍傷和人體組織損壞。(4)窒室息作用LNG蒸氣無毒,但如果吸入純的LNG蒸氣,會迅速失去知覺,幾分鐘后窒息死亡。當大氣中的氧含量因LNG蒸氣含量增高而逐漸減少時,工作人員有可能警覺不到而慢慢地窒息死亡,中國煤化工CNMHG、LNG氣化站的發展現狀及危險性分析1、LNG氣化站的發展現狀隨著全球經濟的迅速增長和能源需求量的不斷擴大,液化天然氣因其具有運輸效率高、用途廣、供氣設施造價低、見效快、方便靈活等特點,給世界LNG工業的發展提供了良好的基礎。我國目前發展LNG進口項目,建設LNG氣化站,彌補管輸天然氣的不足已成為目前城市行業較為關注的焦點。2、LNG危險性分析LNG的成分中甲烷的摩爾分數為96%以上,所以LNG和液體甲烷性質基本類似,若處理不當,極易發生事故。從LNG的特性出發,危險性主要有:①不同時刻進入同一設備的LNG由于成分和密度差異引起分層,導致LNG突然大量蒸發,壓力驟升若壓力超過設備的極限承壓能力,會造成設備損壞和介質泄漏,甚至爆炸。②LNG的儲存和操作都是在低溫下進行的,一旦發生泄漏,低溫會造成材料性能下降,導致更加嚴重的事故,并對人體造成嚴重傷害。③雖然天然氣毒性較小,但其中主要成分為甲烷,泄漏后會造成窒息等人身傷亡事故。④天然氣與空氣混合能形成爆炸性混合物,爆炸下限(體積分數)為3.6%-6.5%,爆炸上限(體積分數)為13%-17%如果存在著火源,極易發生著火燃燒,甚至爆炸。同時,氣體燃燒產生的熱輻射會對人身及裝置造成極大危害可見,LNG氣化站的安全至關重要。在設計過程中,必須確定與LNG裝置有關的危險,根據相關的標準和運行管理經驗,對氣化站的安全設計全面把關,使整個系統達到較高的安全水平四、LNG氣化站的安全設計1、設計標準設計時可參考的國外標準主要有美國的NF-PA59A《液化天然氣(LNG)生產儲存和裝卸標準》、NFPA57《NG汽車燃料系統等;國內標準有:GB50028-2006《城鎮燃氣設計規范》;GB50183-2004《石油天然氣工程設計防火規范》GB50016-2006《建筑設計防火規范》等。2、總平面布置LNG氣化站總平面布置設計要合理地確定站內各作業區和設備的位置,以確保氣化站有一個安全的環境。站址選擇一方面要從城市中國煤化工司出CNMHG發,另一方面也應從有利生產、方便運輸、保護環境著眼。(1)站址應選在城鎮和居民區的全年最小風向的上風側(2)考慮氣化站的供電、供水和電話通信網絡等各種條件,站址選在城市邊緣為宜。(3)站址至少要有一條全天候的汽車公路。(4)氣化站應避開油庫、橋梁、鐵路樞紐站、飛杋場等重要戰略目標。(5)站址不應受洪水和山洪的淹灌和沖刷,站址標高應高出歷年最高洪水位0.5m以上。(6)應考慮站址的地址條件,避免在滑坡、溶洞、塌方、斷層、淤泥等不良地質條件的地區,站址的土壤耐壓力一般不低于0.15MPa3、圍堰區液化天然氣儲罐周圍必須設置圍堰區,以保證儲罐發生的事故對周圍設施造成的危害降低到最小程度。圍堰區是指用壓實土、混凝土、金屬等低溫材料在LNG儲罐周圍建造的堤防、護墻或排液系統所圍成的區域。其作用是當LNG泄露或溢出時,將可燃液體限制在圍堰區內,防止進一步擴散;當發生火災時,阻止火焰向四周蔓延。4、LNG儲LNG儲罐按結構形式可分為地下儲罐、地上金屬儲罐和金屬-預應力混凝土儲罐3類,地上LNG儲罐又分為金屬子母罐和金屬單罐2種。LNG氣化站采用何種儲罐,主要決定于其儲存量。儲存量為1200m-5000m°時可采用金屬子母儲罐帶壓儲存和常壓罐儲存。儲存量為1200m以下的城市LNG氣化站,基本采用金屬單罐帶壓儲存。(1)LNG儲罐的安全措施根據儲罐容積合理確定安全間距,見表表1圍堰墻與站區圍墻之間、儲罐之間的水平凈距儲罐容積m3圍堰墻到站區圍墻的水平儲罐之間水平凈距最凈距最小值/m小值/mV<0.50.5≤V<193.01.09≤v<764.67.6≤V<56.87.656.8≤V<1140.51140≤v<2650相鄰儲罐公稱直徑之儲罐公稱直徑的0.7倍,但和的114,且最小為265.0
