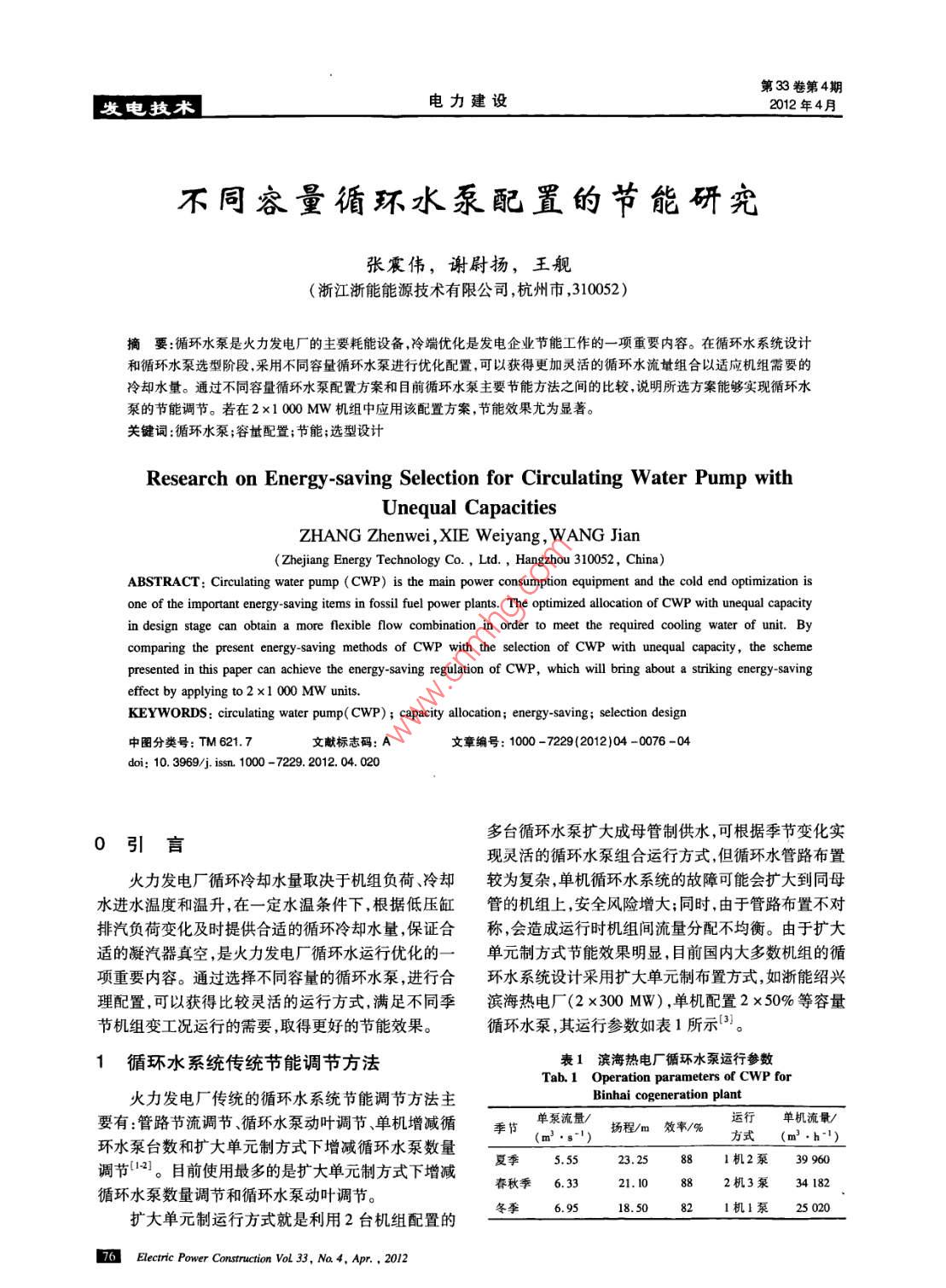

第33卷第4期發電技術L電力建設2012年4月不同農量循環水泵配置的節能研究張震偉,謝尉揚,王艦(浙江浙能能源技術有限公司,杭州市,310052)摘要:循環水泵是火力發電廠的主要耗能設備,冷端優化是發電企業節能工作的一項重要內容。在循環水系統設計和循環水泵選型階段,采用不同容量循環水泵進行優化配置,可以獲得更加靈活的循環水流量組合以適應機組需要的冷卻水量。通過不同容量循環水泵配置方案和目前循環水泵主要節能方法之間的比較,說明所選方案能夠?qū)崿F(xiàn)循環水泵的節能調節。若在2×100MW機組中應用該配置方案,節能效果尤為顯著。關鍵詞:循環水泵;容量配置;節能;選型設計Research on Energy-saving Selection for Circulating Water Pump withUnequal CapacitiesZHANG Zhenwei, XIE Weiyang, WANG JianZhejiang Energy Technology Co, Ltd., Hangzhou 310052, China)ABSTRACT: Circulating water pump( CWP) is the main power consumption equipment and the cold end optimization isone of the important energy-saving items in fossil fuel power plants. The optimized allocation of CwP with unequal capacityin design stage can obtain a more flexible flow combination in order to meet the required cooling water of unit. Bycomparing the present energy-saving methods of CwP with the selection of CwP with unequal capacity, the schemepresented in this paper can achieve the energy-saving regulation of CWP, which will bring about a striking energy-savingeffect by applying to 2 x1 000 Mw unitsKEYWORDS: circulating water pump( CWP); capacity allocation; energy-saving; selection design中圖分類號:TM621.7文獻標志碼:A文章編號:1000-7229(2012)04-0076-04doi:10.3969/jiss.1000-7229.2012.04.020多臺循環水泵擴大成母管制供水,可根據季節變化實0引言現靈活的循環水泵組合運行方式,但循環水管路布置火力發電廠循環冷卻水量取決于機組負荷冷卻較為復雜,單機循環水系統的故障可能會擴大到同母水進水溫度和溫升,在一定水溫條件下,根據低壓缸管的機組上,安全風險增大;同時,由于管路布置不對排汽負荷變化及時提供合適的循環冷卻水量,保證合稱,會造成運行時機組間流量分配不均衡。由于擴大適的凝汽器真空,是火力發電廠循環水運行優化的一單元制方式節能效果明顯,目前國內大多數機組的循項重要內容。通過選擇不同容量的循環水泵,進行合環水系統設計采用擴大單元制布置方式,如浙能紹興理配置,可以獲得比較靈活的運行方式,滿足不同季濱海熱電廠(2×300MW),單機配置2×50%等容量節機組變工況運行的需要,取得更好的節能效果循環水泵,其運行參數如表1所示3。1循環水系統傳統節能調節方法表1濱海熱電廠循環水泵運行參數Tab 1 Operation parameters of CWP for火力發電廠傳統的循環水系統節能調節方法主Binhai cogeneration plant單泵流量/要有:管路節流調節、循環水泵動葉調節、單機增減循季節(m3,)揚程/m效率/%運行單機流量/環水泵臺數和擴大單元制方式下增減循環水泵數量調節2。目前使用最多的是擴大單元制方式下增減夏季5.5523.25881機2泵39%6春秋季6.3310882機3泵循環水泵數量調節和循環水泵動葉調節擴大單元制運行方式就是利用2臺機組配置的冬季821機1泵2502076 Electric Power Construction VoL 33, Na 4, Apr,2012第33卷第4期張震偉,等:不同容量循環水泵配置的節能研究墩電術循環水泵動葉調節采用特殊的調節機構,在一定范圍內調整葉片角度,達到調整循環水泵出力的目2×50%并聯75%的。雖然有許多機組采用動葉調節方式,如浙能嘉興發電廠一期(2×300MW)和二期(4×600MW),但由于葉片調節裝置結構復雜,故障率高,實際運行中50%單運行基本上也是按季節進行調節,無法達到完全按冷卻水溫度進行調節的目的,同時其初投資也較大,這種調節方式在已投產機組中并不占主流。5060708090100110120系統流量%2交流電機變速調節方法圖1不同容量循環水泵運行特性曲線Fig 1 characteristic curves of CwP with unequal由于火力發電廠循環水系統普遍按等容量循環capacity in parallel operation水泵配置方案進行設計,限制了循環水泵組合的靈活性。所以目前開展的循環水泵節能改造,通常是在小可用點2、Q2、0、H所封閉面積來表示;而方案2則維持現有系統設計,保留現有水泵設備的基礎之上,在30%+50%并聯方式下運行,工作點由點1移至進行變流量技術改造。較為通行的方法是采用交流點3,軸功率大小可用點3、Q3、0、B2所封閉面積來表電機調速技術,主要有雙速電機調節和高壓變頻調節。圖1陰影部分面積△P就是方案2較方案1獲2種方法4。得的節能效果。雙速電機調速技術是通過改變定子繞組的極對以濱海熱電廠為例,假設按上述2個方案配置數改變旋轉磁場同步轉速來進行調速6。改造時可當系統需水量為75%額定流量時分析不同容量循以不更換原有的電機費用低、設備簡單可靠性高,適環水泵配置方式可獲得的節能效果如圖2所示。合冬季和春秋季調節,切換操作簡便。缺點是有級調圖2中,2×50%配置方式下,2臺泵并聯經管路速級差較大,低速時循環水泵效率有所降低41。節流后,水泵揚程為242m,總功率為額定負荷功率高壓變頻技術在理論上可以獲得高效率、大范圍的91%;50%+30%配置方式下,2臺泵并聯經節流的無級調速但要達到完全的無級調速仍需克服許后,水泵揚程為20m,水泵總功率為額定負荷功率的多困難。首先是轉速太低會對推力瓦潤滑造成危害,73%,節能顯著。所以,不同容量循環水泵配置方案,就是在有限遲緩,其無級變速功能很難獲得令人滿意的效果。如的循環水泵臺數下,通過運行方式的組合,盡可能滿何根據不同水溫、不同汽輪機負荷,自動調節循環水足機組水量需求,從而減少由管路系統調整引起的壓泵頻率實現循環水系統的智能運行調度,還有待于頭裕量損失保證水泵在最佳效率區運行,獲得較好進一步探索。目前,只有少數電廠在技改時采用高壓的節能效果。如果在設計階段實施還可以避免節能變頻技術,如大唐七臺河電廠(2×350MW)在2006改造所增加的額外費用。年進行了循環水泵電機高壓變頻改造。目前,國內300、600MW機組大多采用2×50%容量循環水泵母管制設計方案,僅能提供50%、3不同容量循環水泵配置75%、100%共3種有效供水模式。如果同樣考慮每臺機組配2臺循環水泵,在采用40%+60%不同容水泵軸功率正比于水泵的揚程流量,而反比于量循環水泵配置時,可以獲得40%、50%、60%、效率。為說明問題,循環水泵以單元制的2×50%70%80%、100%共6種有效循環水量組合,節能效(方案1)和20%+30%+50%(方案2)配置為例,對不同容量循環水泵配置的節能機理進行分析。圖1果也將顯著提高。為不同容量循環水泵運行特性曲線曲線A為水泵4不同容量循環水泵配置在1000MW特性曲線,曲線B為系統阻力特性曲線。機組上的應用如圖1所示,設計工況下,額定流量時循環水泵工作點位置為點1,循泵揚程流量分別為H1、Q1,軸41工程應用功率大小可用點1、Q10、H1所封閉面積來表示。對于1000MW超超臨界燃煤機組,現有循環水當系統需水量降為75%額定流量時,方案1仍系統設計普遍采用2×50%或3×33%容量母管制配需2泵并聯,運行工作點由點1節流至點2,軸功率大置,如果采用20%+30%+50%容量循環水泵優化配Electric Power Construction vol 33, Na 4, Apr, 201277發電技術L電力建設2012年4月兩棄聯運行20%+30%+50%配置方案供水量′兩泵并聯75%1|機組需水量3×33%配置方案供水量H=24.2m20}單泵運行兩泵并聯100%H=18.5m目1615.6:1823.5:2571272循環水溫/℃0102030405060708090100110120系統流量%圖32×1000MW機組循環水流量曲線2×50%容量配置方式Fig 3 Circulating water flow curves forA1:50%+30%+20%并聯運行2×1000MwurA2:50%+30%并聯運行B2:509+30%并聯B、C共3個區域(25.7~27.2℃,18.2~23.5℃,15.6℃以下部分)為可節能區域。3×33%方案的供3單泵運行泵并聯100%水量大大超過20%+30%+50%方案的供水量,最大時可達到17000m3/h。這3個區域相對應的時間工況為部分夏季時間、大部分春秋季時間和全部冬季419時間,正是全年循環水泵節能調節運行最長的時段這對于1000MW燃煤機組來說具有更加現實的節P能意義。4.2節能效益分析0102030405060708090100110120系統流量%2×1000MW機組采用3×33%容量循環水泵b)50%+30%+20%容量配置方式母管制運行參數如表2所示。由于設計方案僅提供A一水泵特性曲線;B一系統阻力特性曲線了3種運行方式,其余運行方式下的參數確定由流量圖2濱海熱電廠循環水泵運行特性曲線內插值近似計算獲得。Fig 2 Characteristic curves of CWP inparallel operation in Binhai cogeneration plant從表2可以看出,由于不同運行方式下循環水泵設計揚程差異較流量差異更大,所以合理選擇循環水置,則可組合18種不同的運行方式自10%至90%泵配置方式,可以有效降低運行壓頭裕量,由此獲得容量之間每級5%的梯度變化,基本能夠滿足機組在的節能效果也將相當顯著。變工況運行時循環水系統全程調節的需要根據凝汽器內傳熱的熱平衡方程可知,若機組負表22×1000MW機組3×33%容量循環水泵運行參數荷、真空維持不變,即排汽量、排汽溫度恒定,當季節Tab 2 Operation parameters of 3 CWPs with33%o capacity in 2 x1 000 MW units變化導致冷卻水溫上升,必須使冷卻水溫下降才能維運行流量/揚程/軸功率持排汽溫度不變,也就是要增加循環冷卻水量。所方式(效率取88%)/kW以,根據機組設計背壓和凝汽器運行端差,由冷卻水單機1泵1.98(12.98913.001300181902)溫升、流量和凝汽量之間的關系,就可以算出機組額雙機3泵12.372040.48定負荷下不同循環水溫對應的流量變化。單機2泵11.7616.532171.011000MW機組,每臺采用3×33%容量循雙機5泵11510)18.50850)2303n2(2269)環水泵和20%+30%+50%容量循環水泵配置在單機3泵10.54(1054)20.002002354.25(2349)額定負荷下循環水流量隨水溫變化曲線如圖3:括號中為設計值所示比較顯示,20%+30%+50%容量配置方案能更該泵的揚程擬合方程式為好地滿足機組循環水量需求,2條曲線之間形成的A、H=47.467-23925Q-0.02025Q2(178 Electric Power Construction VoL 33, Na. 4, Apr,2012第33卷第4期張震偉等:不同容量循環水泵配置的節能研究墩電救術式中:H為揚程;Q為流量。acceptance,THA)工況,機組需水量約為設計總量假設各循環水泵性能相似,如果不考慮管路系的52%,3×33%設計方案最優供水模式為單機兩統的節流影響,則不同容量配置方案的節能效果比泵66%容量,而20%+30%+50%配置方案則按較如表3所示。本計算在循環水泵運行方式的匹55%容量(雙機2×30%+50%)進行配置。配上,按照供水量大于需水量選取最接近供水模20%+30%+50%配置方案各參數可由相同運行式,如夏季50%汽輪機熱耗保證( turbine heat方式下的33%循泵參數確定。表32×1000MW機組不同容量循環水泵配置節能效果比較Tab 3 Comparison of Energy saving effect for CWP with unequal capacity in 2 x1 000 MW units3×33%配置方案20%+30%+50%配置方案機組需水量/需水量節能工況(m3s)百分比/%運行方式單機系功率單機泵功率kw運行方式101060100.0單機3×33%7063單機20%+30%+50%7063夏季75%THA7373.2雙機5×33%5759雙機20%+30%+2×50%50% THA52514520單機2×33%4342雙機2x30%+50%97581.6雙機5×33%雙機2×20%+30%+2×50%5874-115春秋季75%THA6436863.7單機2×33%4342雙機30%+2×50%50% THA45.3雙機3×33%3061單機50%THA57.4單機2×33%4342雙機20%+2×50%3674冬季75%THA452964.8雙機3×33%3061雙機2×20%+5050%THA3231.8單機33%I885雙機20%+50%1979注:TRL指汽輪機額定工況( uibine rating load,TRL)。表3計算結果表明變工況運行方式下,優化配6參考文獻置方案在春秋季THA、冬季50%THA運行工況下單機循泵軸功率比設計方案略有增加,其余變工況運行[]D5000發電廠設計技術規程S].北京:中國電力出都能比設計方案有更好的節能效果。版社,2001[2]DLTl1-2009火力發電廠廠用高壓電動機調速節能導則5結論[S].北京:中國電力出版社,2009[3]張震偉,王艦.浙江浙能紹興濱海熱電廠閉式冷卻系統循環水泵(1)不同容量循環水泵配置可通過運行方式的節能研究[R].杭州:浙能技術中心,2010組合,盡可能滿足機組不同的循環水量需求,從而減[4]宮少全王繼英王慶斌等.七臺河電廠循環水泵變頻技術改造少由管路系統調整引起的水泵壓頭裕量損失,保證水[冂].黑龍江電力,2008,30(1):4247泵在最佳效率區運行,減少輔機功耗。[5]陳康強循環水泵電機改造技術方案[R]湘潭:湘電集團有限公(2)20%+30%+50%容量配置方案組合基本6盛煥程,劉文循環水泵采用雙速電機可行性探討[門]江蘇電機能夠滿足機組在變工況運行時循環水系統全程調節工程,2003,22(5):4244.的需要。7]徐海新張林,王興平,等,600MW機組循環水和真空系統運行(3)不同容量循環水泵配置可以有多種選擇方優化[J.發電設備,2009(3):191-193式,具體應用中可以根據實際情況,綜合各種因素進楊少華,楊有,吉瓦級超臨界壓力發電機組應用變頻技術的技術與經濟分析[]廣東電力2007,20(1):2326行合理選擇,以獲得最佳的節能效果。(4)不同容量循環水泵配置可以改變現有火力收稿日期:2011-09-25修回日期:2012-01-17發電廠在生產投運后開展循環水泵改造的被動局面作者簡介:將循環水系統的節能措施落實在循環水系統設計和作者簡介:張震偉(1968),男,工程師,從事發電企業技術服務工循環水泵選型階段,更加符合循環水系統設計的初作,Ema:znw863@sina.com衷。但不同容量循環水泵配置同時也會給電廠的運(編輯:沈雷)行、檢修和備件帶來一定的不便。Electric Power Construction Vol 33. Na4,Ap,20129
