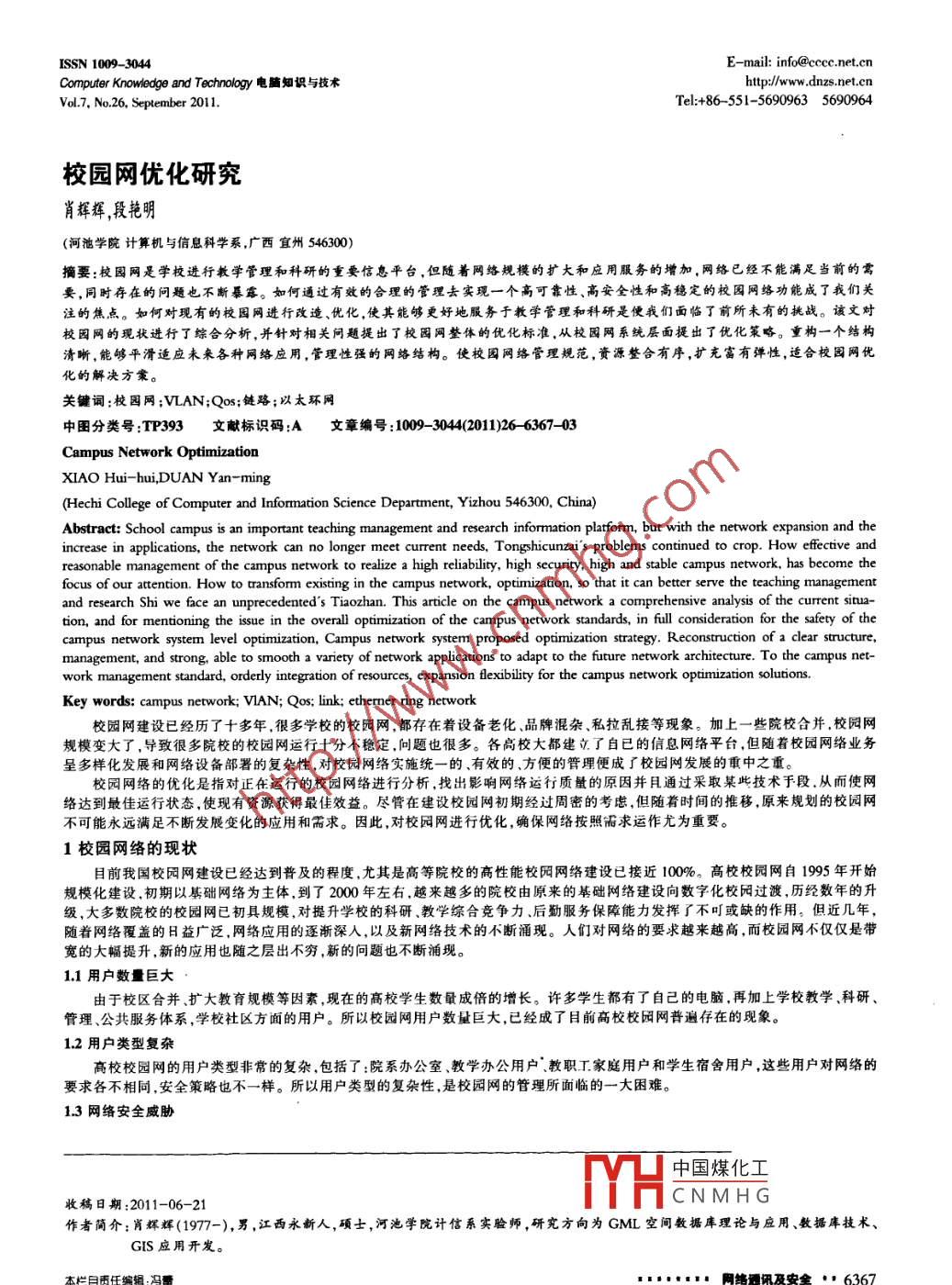

ISSN 1009- 3044E-mail: ifo@ccc.net.cnComputer Knowedge and Technology電踏知識與技術htp://www .dnzs.net.cnVol.7, No.26, September 2011.Tel:+86- -551- -5690963 5690964校園網優化研究肖輝輝,段艷明(河池學院計算機與信息科學系,廣西宜州546300)摘要:校園網是學校進行教學管理和科研的重要信息平臺,但隨著網絡規模的擴大和應用服務的增加,網絡已經不能滿足當前的需要,同時存在的問題也不斷暴露。如何通過有效的合理的管理去實現一個高可靠性、高安全性和高穩定的校園網絡功能成了我們關注的焦點。如何對現有的校園網進行改造、優化,使其能夠更好地服務于教學管理和科研是便我們面臨了前所未有的挑戰。該文對校園網的現狀進行了綜合分析,并針對相關問題提出了校園網整體的優化標準,從校園網系統層面提出了優化策略。重構一個結構清晰,能夠平滑適應未來各種網絡應用,管理性強的網絡結構。使校園網絡管理規范,資源整合有序,擴充富有彈性,適合校園網優化的解決方案。關鍵詞:校園網;VLAN;Qs;鏈路;以太環網中圍分類號:TP393文獻標識碼:A文章編號:1009- -3044(2011)26 -6367-03Campus Network OptimizationXIAO Hui-hui,DUAN Yan- ming(Hechi College of Computer and Information Science Department, Yizhou 546300, China)Abstract: School campus is an important teaching management and research information platform, but with the network expansioninctease in applications, the network can no longer meet current needs, Tongshicunzai's problems continued to crop. How efective andreasonable management of the campus network to realize a high reliaility, high securty, high and stable campus network, has become thefocus of our attention. How to ransform existing in the campus network, optimization, so that it can better serve the teaching managementand research Shi we face an unprecedented's Tiaozhan. This article on the campus network a comprchensive analysis of the curent situa-tion, and for mentioning the issue in the overall optimization of the campus network standards, in full consideration for the safety of thecampus network system level opimization, Campus network system proposed opimization strategy. Reconstruction of a2 clear structure,management, and strong, able to smooth a variety of network applications to adapt to the future network architecture. To the campus net-work management standard, ordely integration of resources, expansion flexibility for the campus network opimization solutions.Key words: campus network; VIAN; Qos; link; ethermer ring network校園網建設已經歷了十多年,很多學校的校園網,都存在著設備老化、品牌混雜私拉亂接等現象。加上一些院校合并.校園網規模變大了，導致很多院校的校園網運行十分不穩定.問題也很多。各高校大都建立了自已的信息網絡平臺,但隨著校園網絡業務呈多樣化發展和網絡設備部署的復雜性,對校園網絡實施統- - 的、有效的,方便的管理便成了校園網發展的重中之重。校園網絡的優化是指對正在運行的校園網絡進行分析.找出影響網絡運行質量的原因并月通過采取某此技術于段.從而使網絡達到最佳運行狀態.使現有資源獲得最佳效益。盡管在建設校園網初期經過周密的考慮,但隨著時間的推移,原來規劃的校園網不可能永遠滿足不斷發展變化的應用和需求。因此,對校園網進行優化,確保網絡按照需求運作尤為重要。.1校園網絡的現狀目前我國校園網建設已經達到普及的程度,尤其是高等院校的高性能校園網絡建設已接近100%。高校校園網自1995年開始規?；ㄔO.初期以基礎網絡為主體,到了2000年左右.越來越多的院校由原來的基礎網絡建設向數字化校園過渡，歷經數年的升級,大多數院校的校園網已初具規模.對提升學校的科研,教學綜合競爭力、后勤服務保障能力發揮了不可或缺的作用。但近幾年，隨著網絡覆蓋的日益廣泛,網絡應用的逐漸深人,以及新網絡技術的不斷涌現。人們對網絡的要求越來越高,而校園網不僅僅是帶寬的大幅提升,新的應用也隨之層出不窮,新的問題也不斷涌現。1.1用戶數量巨大由于校區合并、擴大教育規模等因素,現在的高校學生數最成倍的增長。許多學生都有了自己的電腦,再加上學校教學、科研、管理、公共服務體系,學校社區方面的用戶。所以校園網用戶數量巨大,已經成了目前高校校園網普遍存在的現象。1.2用戶類型復雜高校校園網的用戶類型非常的復雜.包括了:院系辦公室教學辦公用戶、教職工家庭用戶和學生宿舍用戶,這些用戶對網絡的要求各不相同,安全策略也不-樣。所以用戶類型的復雜性,是校園網的管理所面臨的-大困難。1.3網絡安全威脅中國煤化工收稿日期:2011-06-21MHCNMH G作者簡介:肖輝輝(1977-),男,江西永新人,碩士,河池學院計信系實驗師,研究方向為GML空間數據庫理論與應用、數據庫技術、GIS應用開發。本欄自責任編輯:馮蕾網絡通訊及安全”6367.Computer Knowledge and Technology電脯知識與技術第7卷第26期(2011年9月)校園網的網絡資源豐富、大量用戶隨時在線、互相之間訪問頻繁.網絡管理者對用戶終端的管理權限小,P2P技術的大量應用，病毒泛濫等都給網絡安全造成了巨大的威脅,由此可見高校校園網在安全方面的管理難度。特別是ARP病毒的大規模爆發,常會造成校園網的全面癱瘓"。而學生的求知欲很強,難免會對校園網進行破壞性的實驗活動,嚴重影響了校園網絡的正常運行。1.4網絡覆蓋范圍廣校區的合并和學生數量的增長,使得校園網的覆蓋范圍非常寬廣,校園內的光纖長度也達到了幾十公里。已達到了城域網的規膜。用戶多網絡數據流量大,給網絡設備的數據承載力提出了更高的要求。1.5其它的問題目前,很多學校校園網運行維護過程中,都會面臨著以下的問題及挑戰:為了提高校園網出口訪問速度,很多學校普遍采用校園網多出口方式,使用兩個或更多的校園網出口,這樣就給校園網前端帶來了復雜的路由和安全管理問題。同時也帶來復雜的負載均衡問題,這些問題的出現都會嚴重影響校園網的運行效率。校園網是P2P應用最多的場所之一,大量的P2P等非關鍵應用無情地吞噬著校園網絡有限的帶寬資源,使得網絡管理人員頭痛不已。在沒有對校園P2P流量進行策略管理的時間段內,P2P等非關鍵應用的流量幾乎占用了網絡帶寬的70%,使得關鍵性應用如數字化圖書館.多媒體教學.WEB網站等卻得不到有效的帶寬保障。而盲目的增加帶寬,-方面會浪費不必要的資金,另-方面網絡的堵塞現象并不能得到很好的解決,如何做到既省錢又使網速得到提高便是我們追求的目標。2校園網整體優化標準2.1可擴展性與實用性可擴展性指的是網絡設計應該支持多大程度的擴展吧。學校應根據實際情況,在網絡的建設過程中既要保證網絡的先進性、實用性和擴展性,又不可片面的不切實際的追求高端設備,以免造成不必要的浪費。用戶應根據實際的需要更新網絡設備,比如,在接人層用交換機代替集線器,使每一個接口屬于一個沖突域,在有幾個用戶同時發送數據時不會造成交換機端口的堵塞。匯聚層用三層交換機代替二層交換機,在充分發揮數據交換的同時也實現數據的轉發?？傊谏壴O備時應盡量利用原有的設備,避免造成資金浪費,在購買新設備時也得未雨綢繆,考慮其可擴展性、兼容性、安全性等因素.盡量選擇模塊化設備,方便對未來校園網的升級。模塊化設備雖然在價格上要貴一些,但擁有更大的靈活性和可擴充性,用戶可任意選擇不同數量、不同速事和不同接口類型的模塊,以適應千變?nèi)f化的網絡需求。例如:機箱式交換機大都有很強的容錯能力，支持交換模塊的冗余備份,并且往往擁有可熱插拔的雙電源，以保證交換機的電力供應。在對校園網優化時,應全盤考慮當前校園網的現狀,以及將到達到的目標。對整個網絡系統進行綜合分析,合理配置,以最少的資金投入實現最佳的網絡性能。2.2經濟性在優化過程中應最大限度地保護已有投資,盡量充分利用網絡中原有的設備,在原有的設備上對網絡實施擴展。在產品選撣方面可能依據自己的經濟實力選撣相應的產品,不要-味的追求名牌。在資金不是很充足的情況下可以選擇與名牌參數相同的略遜- - 點的牌子。這樣既節約了資金,又滿足了需求。2.3兼容性在優化過程中除了要盡量考慮經濟性外,還得考慮不同廠家之間及相同廠家不同時期生產的設備之間的兼容性。由于網絡設備廠家眾多,數據傳輸協議各不相同。比如目前在市場上具有競爭力的兩大廠商是思科和華為,他們的設備都有各自的數據傳輸協議標準。在對產品進行選購時應選擇具有開放數據傳輸協議的標準產品。這樣的話更易于對設備的管理。3校園網系統層面的優化3.1三層網絡結構的優化由于建網時的資金限制,用戶數量少,但是隨著時間的推移,用戶的發展和對網絡功能需求的增大,原來設計的網絡結構已不合理、導致了網絡使用效率低、運行不穩定。這就使得我們不得不對現有的網絡結構進行優化,從而提高網絡資源的利用率減少不必要的資源浪費。校園網設計一般采用三層網絡架構的層次化模型設計,每一個層次都對應某些特定的功能對網絡設備的性能要求也不同。三層設計使得網絡層次更明顯,也更易于管理。三層網絡架構設計的網絡有三個層次:核心層、匯聚層、接人層即。針對三層結構的不同功能,優化的重點主要保證核心層的高速、穩定、可靠;匯聚層的可擴展性;接人層的可管理性。分層設計有助于規劃和分配帶寬,有利于信息流量的局部化,也就是說全局網絡對某個部門的信息訪向的需求很少,在這種情況下部分業務服務器即可放在匯聚層。這樣局部的信息流歇傳輸不會波及全網,部門內的信息盡可能在本部門局域網內傳輸,以減輕主干信道的壓力和確保信息不被非法監聽。3.1.1核心層的優化對于校園網核心部分可靠性的優化,可以采用先進的環網技術。目前校園網核心網絡拓撲多為星型.雙歸屬結構,在實際應用中，上行雙歸屬連接的兩條鏈路或光纖都處于-一個地溝或管道中,這樣就出現了共享風險組,鏈路保護無任何意義;同時該種網絡中還會浪費核心交換機的端口資源和光纖資源。如果采用以太環網技術,可以對校園核心網絡進行優化。以太網環網保護技術是一-種專門應用于以太網環的鏈路層協議,它在以太網環中能夠防止數據環路引起的廣播風暴,當以太網環上鏈路或設備故障時，能迅速切換到備份鏈路.保證業務快速恢復。中國煤化工，當在核心層配置路由器時,應該使用優化分組吞吐量的路由特征.避免使用分AT第二分組操作的特征,也應該為實現低延遲和高可管理性優化核心層。MYHCNM HG對于需要通過外網或者因特網連接其他企業的客戶,核心層拓撲應該包括--個或多個與外部網絡連接的鏈路。校園網的網絡管理員應該禁止區城或部門網絡管理員規劃自己的外網與因特網的連接。將這些功能集中在核心層可以降低復雜性,減少可能的6368 .網絡通訊及安全........本欄目責任編輯:馮蕾第7卷第26期(2011年9月)Computer Knowledge and Technology電腦知識與技術路由問題,并月提高安全性。3.1.2匯聚層的優化.匯聚層是校園網的骨干網,目前主要采用以下幾種結構:單星型、雙星型環形等結構,都無法保障毫秒級的收斂。現在隨著介質成本的降低、維護成本的增加.更多地考慮減少節點或者是減少有源節點的方式,將匯聚層直接設置在大樓內部,從核心到匯聚都采用直接邏輯連接,不再設中間有源節點。這種方式尤其對用戶較多、網絡應用較多.路由協議復朵的大規模校園網比較適合。具體組建時采用高速路由交換機為核心,多層交換機作為匯聚層的網絡設計;中小規模的校園網建議采用多層交換機為核心,可遠程.管理型交換機作為匯聚層的網絡設計。為了在核心層維持良好的性能,匯聚層在帶寬密集型接人層協議和優化的核心層之間重新分配。同時提高路由協議的性能,匯聚層可在接入層概括總結路由。為了實現層次化、模塊化和性能最大化,匯聚層應該隱藏從核心路由器到接人層的詳細拓撲信息。3.1.3接入層的優化接入層為本地網段的用戶提供對互聯網的訪向。接人層可包括路由器.交換機和無線訪問點。接人層可以提供訪問學?；ヂ?lián)網的廣域網技術,例如ISDN、幀中繼模擬的MODEM線。可以實現按需撥號路由和靜態路由,以控制降低遠程訪問鏈路的費用。接人交換機是最接近用戶的網絡設備,也最適于通過它進行相關網絡攻擊防護。通過對接人交換機進行適當設置,可以將很多的網絡威脅隔離在交換機的每-個端口上,而不至于對整個網絡產生危害,同時也提高了對終端用戶的管理。對校園網接入層的?？啃赃M行優化時,可以采用目前較先進的智能彈性架構技術。支持智能彈性架構技術的多臺交換設備可以互相連接起來形成- -個“聯合設備”,用戶可以將多臺設備看成- -臺單- -設備進行管理和使用。這樣既可以通過增加設備來擴展交換能力和端口數量,同時也通過多臺設備之間的相互備份增強了網絡的可靠性。在一臺設備出現故障的時候,其它設備可以迅速接管故障設備并照常運行。此時,域內路由協議不會隨之中斷，通過跨越設備的聚合,通信鏈路也得到了完善的保護,轉發流量和大部分業務都不會出現中斷。3.2網絡布線設計網絡綜合布線是構建計算機網絡的基礎,只有線路通暢、穩定,才能保證數據的有效安全傳輸。綜合布線系統應采用開放式結構體系,符合多種國際上流行的標準,盡量使用具有開放標準的網絡類型和設備,以保證布線系統的良好運行。同時也必須考慮布線設計的靈活性,當需要對設備進行接入移動或移除時無需改變布線的系統,只需要加入相應的網絡設備以及進行必要的跳線對接即可。傳輸介質是網絡中傳輸信息的載體,對網絡性能有不可忽視的影響,-一個性能良好的校園網必須有一個堅實的介質基礎網。目前的綜合布線系統普遍采用單模或多模光纜,超五類或六類非屏蔽雙絞線。在網絡應用要求可靠、高速地長距離傳輸數據時,使用光纖作為傳輸介質。光纖具有優良的可擴展性,隨著用戶的增多,對網絡流量需求的增長,在將來對網絡進行升級時也不必再重新拉線。但是在用戶流最不大的時候，建議還是采用雙絞線,--方面避免造成不必要的浪費，另一方面當前雙絞線的流量傳輸能力已經能滿足普通用戶的需求。.3.3冗余技術故障可能在任何地方出現,用戶時時刻刻都處于網絡中斷的風險中。冗余網絡給我們帶來了新的體驗,在網絡設備、鏈路發生中斷或者變化的時候,用戶幾乎感覺不到。校園網的冗余部署包含了三個環節,分別是設備的的冗余、鏈路的冗余和網關的冗余。3.3.1設備的冗余設備的冗余技術是指采用冗余配置的單機或多臺設備互為熱備份,分為電源和管理板卡冗余，由于設備成本上的限制.這兩種技術都被應用在中高端產品上,價格自然也會比較的高。目前許多廠商都生產有這種冗余設備。電源冗余上有主電源模塊和備用電源模塊,當主電源模塊發生故障時,備用電源模塊立即啟用。管理板卡的冗余也是類似。3.3.2鏈路冗余技術.在一個校園網中往往存在多條二層和三層鏈路,使用鏈路冗余技術可以實現多條鏈路之間的備份和流量分擔。二層鏈路冗余技術主要使用生成樹技術,如:STP、RSTP、MSTP。生成樹協議802.1Q作為一種純二層協議,通過在交換網中建立樹型拓撲實現了環路的避免和冗余。3.3.3網關的冗余對網絡的終端用戶來說,還需要一種機制來保證其與校園網絡的可靠連接,這便是網關冗余技術,VRRP技術便可以實現對網關級的冗余。VRRP是一種容錯協議,它保證當主機的下一跳路由失效時,可以及時地由另一臺路由器來替代,從而保持通訊的連續性和可靠性。VRRP協議通過交互報文的方法將多臺物理路由器虛擬成一臺路由器,網絡上的主機與虛擬路由器進行通信,從而保證校園網數據流量的可靠傳輸。4結束語校園網的優化管理是學校教學和管理實現信息化、數字化的重要組成部分。結合學校的實際需求、實際應用環境、資金狀況以及技術發展的前瞻性,科學合理地選擇組網方案,構建一套性能優良、運行穩定、使用方便.經濟實惠的校園網，必將對學校的現代化起到很好的推動作用。參考文獻:[1]邵波,王其和.計算機網絡安全技術及應用[M].北京:電子工業出版社,2005.[2]羅新華,李酒.校園網優化與提速[J].網絡通信與安全200(2);1220-1222.中國煤化工[3]貴婷,校園網優化的策略和方法切蘭州石化職業技術學院學報2007.7(4);:43- 45.MYHCNMHG[4]郭詮水,王寶智.全新計算機網絡工程教程[M].北京:北京希望電子出版社,2002.本欄目責任編輯;馮蕾川網絡劃 訊及安全“6369.
