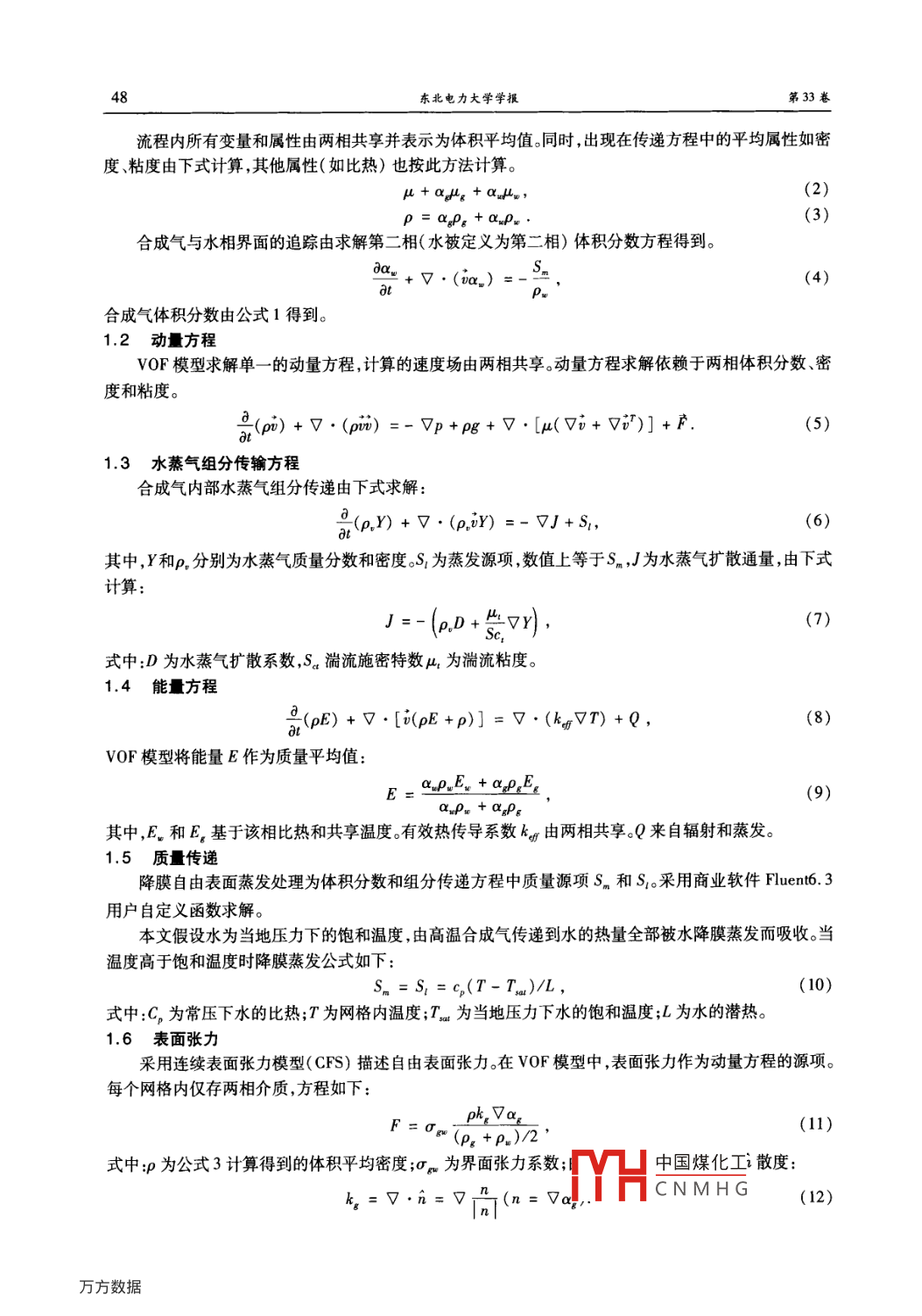

第33卷第3期東北電力大學學報Vol. 33 ,No.32013年6月Journal of Northeast Dianli UniversityJun. ,2013 .文章編號:1005 -2992(2013)03 -0047 -05德士古氣化爐激冷室下降管內氣液傳熱傳質過程研究李鐵',袁竹林2(1.東北電力大學能源與動力工程學院，吉林吉林132012 ;2.東南大學能源與環境學院,江蘇南京210096)要:采用VOF多相流模型建立德士古氣化爐激冷室下降管內氣液兩相直接接觸熱質傳遞的二維數學模型。模型考慮了合成氣內部組分擴散,表面張力作用和輻射熱傳遞。同時進行了實驗研究以驗證模擬結果,數值預測的溫度分布與實驗吻合良好。采用所建立的模型預測了水蒸氣濃度分布和有無相變時降膜流動流型。關鍵詞:德士古氣化爐;降膜;VOF模型;數值模擬中圖分類號: TQ 546.5文獻標識碼: A德士古水煤漿氣化爐激冷室采用下降管降膜冷卻。由氣化爐流出的合成氣攜熔融態灰渣與下降管內壁激冷水降膜直接接觸傳熱,合成氣被迅速冷卻并增濕,熔融態灰渣驟冷凝固。這種冷卻技術既高效又簡單(3]。降膜動力學與熱力學理論是衡量冷卻與增濕效率的基礎,尤其對了解下降管運行環境,防止降膜斷裂具有重要作用。由于下降管內多相傳熱傳質過程的復雜性,使得試驗和管內動力學與熱力學參數測量十分困難。采用數值模擬方法,能夠在高溫同時不破壞流場的條件下獲得管內流場、溫度場分布規律以及降膜流動特性等。趙永志[4采用焓分析方法對下降管內傳熱傳質過程進行了數值模擬。李云[56] 對管內氣相流場進行了數值模擬,模型將降膜蒸發產生的水蒸氣處理為壁面邊界條件,忽略降膜和熔渣流動傳熱影響，模擬獲得了下降管內溫度分布規律,研究證明管內的輻射傳熱是主要的傳熱方式。以上研究從不同角度描述了下降管內流動和傳熱傳質過程,但沒有對降膜流型、合成氣增濕等降膜流動細節給出定性和定量描述。本文基于德士古結構的實驗室規模水煤漿氣化爐激冷室的運行數據建立數學模型。不考慮熔融態灰渣對流場的影響,采用Hirt'"]界面追蹤技術的VOF方法描述下降管內的氣液界面波動。由于問題涉及的傳熱傳質過程不僅存在于氣液兩相間,也發生于水蒸氣和合成氣組分之間,因此能量方程、體積變化和組分傳遞方程都考慮了蒸發過程的影響,通過修改控制方程源項形式處理該過程。數值計算獲得的管內軸向溫度分布與實驗研究吻合良好,進而預測了降膜流型和整個管內的水蒸氣濃度分布規律。1數學模型1.1 自由界面追蹤下降管內的兩相流動相間互不貫穿非穩態流動。采用VOF技術對移動氣液界面進行追蹤。對于模型中的每一相都作 為計算網格內體積分數為的a變量。在每一一個控制容 積內，兩相體積分數之和為1。ag +a。=1,(1)其中,下標w表示水相,g表示合成氣。中國煤化工收稿日期:2012 -08-18基金項目:東北電力大學博士啟動基金( BSJXM - 201201);國家重點基礎研究發展計劃.JHCNMH G作者簡介:李鐵(1979-),女， 吉林省吉林市人,東北電力大學能源與動力工程學院副教設,時工，土安研無力網:歲怕流理論及數值模擬.48東北電力大學學報第33卷流程內所有變量和屬性由兩相共享并表示為體積平均值。同時,出現在傳遞方程中的平均屬性如密度粘度由下式計算,其他屬性(如比熱)也按此方法計算。μ +aJue + aw,(2)ρ=agPg+aPw.(3)合成氣與水相界面的追蹤由求解第二相(水被定義為第二相)體積分數方程得到。aa。at合成氣體積分數由公式1得到。1.2動量方程VOF模型求解單--的動量方程,計算的速度場由兩相共享。動量方程求解依賴于兩相體積分數密度和粘度。(pi)+V(in) =- Vp+pg+ V●[u(Vi+ V")] +戶.(5)1.3水蒸 氣組分傳輸方程合成氣內部水蒸氣組分傳遞由下式求解:(p.Y) + V●(p.iY) =- VJ +S,(6)其中, Y和ρ,分別為水蒸氣質量分數和密度。S,為蒸發源項,數值上等于Sm,J為水蒸氣擴散通量,由下式計算:1=-(.D+ e川,(7)S式中:D為水蒸氣擴散系數,Sa湍流施密特數Pu,為湍流粘度。1.4 能量方程點(ρE) + V●[i(pE+p)] = V●(hgjVT) +Q，(8)VOF模型將能量E作為質量平均值:cPE. +asp.Ee(9)aPw + agPg其中,E。和E。基于該相比熱和共享溫度。有效熱傳導系數keg由兩相共享。Q來自輻射和蒸發。.5質量傳遞降膜自由表面蒸發處理為體積分數和組分傳遞方程中質量源項Sm和S。采用商業軟件Fluent6.3用戶自定義函數求解。本文假設水為當?shù)貕毫ο碌娘柡蜏囟?由高溫合成氣傳遞到水的熱量全部被水降膜蒸發而吸收。當溫度高于飽和溫度時降膜蒸發公式如下:S。= s,=c,(T- T.)/L,(10)式中:C,為常壓下水的比熱;T為網格內溫度;Tm為當?shù)貕毫ο滤娘柡蜏囟?L為水的潛熱。.6表面張力采用連續表面張力模型( CFS)描述自由表面張力。在VOF模型中,表面張力作為動量方程的源項。每個網格內僅存兩相介質,方程如下:pk。Va,F =σw°(P。+p.)/2’(11)式中:p為公式3計算得到的體積平均密度;σp為界面張力系數;|中國煤化工i散度::TYHCNMHG(12)h.=V.n= V品(n= Va.I第3期李鐵等:德士古氣化爐激冷室 下降管內氣液傳熱傳質過程研究491.7 輻射傳熱能量方程中,源項S,由以下輻射傳遞方程求解:v .(I3) +(a +σ,)l(r,5) = an?oT + σ ["(G,)(s,9)dQ,(13)其中:s方向向量,s'散射方向,s沿程長度,a吸收系數,n折射系數,σ,散射系數,σ斯蒂芬-玻耳茲曼常數,I輻射強度,T當?shù)販囟?φ相位函數,.2空間立體角。采用DOM模型計算下降管內輻射熱傳遞。2數值求解采用二維結構網格劃分下降管計算區間。在VOF模型中,在兩相之間存在大溫差情況下,界面的溫度計算精度非常有限。引入各相異性系數考慮方程中各相較大的物性差異以加速收斂。在本文的模擬中,對壁面附近的網格進行加密盡量降低物性差異的影響。采用控制容積隱式求解法求解控制方程。壓力與速度耦合采用基于SIMPLE法則的PISO算法。首先計算冷態流場,將冷態流場參數作為熱態模擬的初始條件。以確保整個下降管內充分發展的邊界條件并加速收斂。3結果與討論3.1模型驗證為了驗證模擬的準確性,將模擬預測結果與華東理工大學王亦飛等人[8]的實驗相對比。王根據相似原理,建立實驗室規模的氣流床氣化爐冷卻室實驗系統。氣化爐進料采用柴油和氧氣,忽略炭灰對下降管內氣液流動的影響,并假設管內燃燒產物只有CO和H2。實驗條件見表1。圖1給出了管內溫度分布,沿軸向溫度下降明顯,出表1實驗室規模氣流床 氣化爐實驗工況[8]現了明顯的高溫區和低溫區。取3s時下降管內氣液合成氣流量/Nm3●.h6.82兩相溫度分布,此時管內兩相流動得到充分發展。由于柴油流量/Kg. h .4.02 .合成氣人口溫度遠高于飽和水的溫度,在下降管上部區人口合成氣流率/m●s1. 86人口合成氣溫度/K1 200域,熱質傳遞過程迅速劇烈。圖2對比了模擬預測溫度人口冷卻水流速/m●s0.55與實驗測量溫度分布規律,兩條曲線的溫度變化趨勢基人口冷卻水溫度/K280工作壓力/MPa本相一致,即在距離管口0.3m處,溫度由1200K降至400K,而在較低位置區域內,溫度降變化不太明顯。王等人在氣流床氣化爐冷卻室實驗研究方面具有國內領先水平,但由于受實驗環境和測量手段的限制,僅對常壓、合成氣人口溫度為1200K的條件下對管內溫度分布規律進行研究,本文將模擬與該實驗獲得的溫度分布規律一致,驗證了所建立的數學模型具有一定的可行性。1200K1200-◆experiment1000-0- smuation800400200 0中國煤化工280K:TYHCNMH G圖1下降管溫度分布圖2軸向溫度分布的實驗與模擬值對比.0東北電力大學學報第33卷3.2 降膜流型圖3分別給出了考慮相變和不考慮相變條件下,管內液膜流型圖。由圖3(a)可見，當不考慮相變過程時,降膜流型光滑、連續。而考慮相變影響條件下,如圖3(b)所示,氣液界面平滑當氣液界面發生質量交換時,液膜穩定性與連續性被破壞,表面不再平滑,甚至有液體被攜帶出液膜主體區域。下降管底部區域的流型擾動和夾帶現象比頂部區域顯著。由于實驗測量手段的限制,工業實踐中,合成氣實際入口溫度(1700 K)高于實驗溫度(1200 K)。圖4給出了不同合成氣入口溫度下降膜流型的瞬時圖片。由圖可見入口溫度越高,降膜的不穩定性與不連續性越顯著。隨著人口合成氣溫度的升高,降膜斷裂的初始位置距離管口的距離較小。在T=1 500 K,T=1700 K條件下,降膜幾乎完全斷裂。在T=1200K,T=1500K,T=1700K時,出現液滴夾帶現象,這表明管內劇烈的流動與熱質傳遞耦合過程的發生。夾帶處的液滴引起壁面降膜流率的減小，加速降膜斷裂。夾帶的液滴也增大了氣液接觸面積進而提高了熱質傳遞效率。a)b)(a)T=1000K (b)T=1200K (c)T=1500K (d)T=1700K圖3相變對降膜流 型的影響圖4不同合成氣人口溫度下降膜流型3.3 合成氣增濕;0.8降膜表面蒸發產生水蒸氣,使合成氣增濕。圖5給出了不同橫截面水蒸氣質量流率?？梢?，下降管著內水蒸氣質量流率分布沿高度方向上具有較大的變0.4 t化梯度。表明在下降管下半段合成氣增濕效果較好。4結論0.2 0.4 0.6 0.8 1.0Distance form pipe inlet/m建立了大溫差下相間直接接觸熱質傳遞與組分圖5不同橫截面 上水蒸氣濃度分布傳遞模型,研究下降管內氣液兩相介質的流動傳熱傳質規律。模型給出了控制方程的質量、動量和能量源項,考慮了表面蒸發與界面張力影響。在實驗驗證了模型可行性基礎上，進--步對不同實驗溫度進行模擬，獲得了管內溫度分布,降膜流型以及水蒸氣質量流率。模擬結論如下:(1)下降管上部區域具有較大的溫度降,合成氣溫度降至飽和水溫度。應選取較好的耐高溫材料作為下降管管材防止管壁燒損。(2)人口合成氣溫度越高,降膜流型越不穩定,液滴夾帶現中國煤化工溫度變化是應調整合理的激冷水流量。YHCNMH G(3)軸線方向上水蒸氣質量流量梯度變化較大。管下部增濕效果比上部好。應進-步考慮合成氣..第3期李鐵等:德士古 氣化爐激冷室下降管內氣液傳熱傳質過程研究51流動對水蒸氣分布的影響以完善模型。表1主要符號表英文符號_C水的比熱T計算網格內溫度水蒸氣擴散系數T.當?shù)貕毫ο滤娘柡蜏囟葎恿糠匠淘错棔r間重力加速度Sm質量源項輻射強度蒸發源項有效導熱系數湍流施密特數ke曲率法向向量散度沿程長度水蒸氣擴散通量方向向量水的潛熱散射方向氣體折射系數4; i 方向上的速度界面法向向量VOF模型中兩相共享的速度P壓力水蒸氣質量分數輻射方程源項希臘字母吸收系數σ斯蒂芬 -玻耳茲曼常數a.ag流體相體積分數界面張力系數流體動力粘度氣體散射系數湍流黏度相位函數密度空間立體角主要下角標_g,w 氣相，液相水蒸氣組分參考文獻[1] Schlinger, W. G. , Kolaian,J H. ,Quintana, M. E. , Dorawala,T. C. ,Texaco coal gasification process for producion of clean synthesis gasfrom coke[ C]//1985 Spring National Meeting and Petro Expo ' 85-Amerian Istite of Chemical Engineers. AICHE,New York ,NY,USA:1985 :539 -541.2] Jahnke ,Fred C. Current plans for the Texaco Gesifcation Power Systems( TGPS)[C]/Proc. 57th Annual American Power Conference. Part1 (of 3). Chicag,IL,USA,1995:132 -145.3] Guo,R, Cheng,C. X. ,Zheng, Bao,X. , Wang, Y. ,Long period and safety running analysis of Texaco coal gaifcation process and units[J].Hsi-An Chiao Tung Ta Hsuch ,2005 ,39(8) :94997.94] 趙永志水煤漿氣化爐激冷室下降管內流動與傳熱數學模擬[J].化工學報,003,54()11511[5] 李云,顧兆林等.氣化爐激冷室工作過程數學模擬[J].高?；瘜W(xué)工程學報,000,14(2) :134-138.6] 李云,顧兆林,馮霄.利用雙流體模型研究不同煤種對煤氣化激冷過程的影響[J].西安交通大學學報,2004 ,34(8) :83-87.[7] Hir cW ,Nichols BD. Volume of fuid( VOF )method for the dynamis of free boundarie[J].J. Comput Phys,1981 ,39(2) :201 -225.[8]王亦飛,盧瑞華 ,蘇宜豐等.新型水煤漿氣化爐內洗滌冷卻管的溫度分布[J].華東理工大學學報2006 ,32(3) :00-30.Investigation on Gas-Liquid Heat and Mass Transfer inVertical Pipe of Texaco Gasifier Quench ChamberLI Tie' ,YUAN Zhu-lin2(1. Energy and Power Engineering College, Northeast Dianli University ,Jilin Jilin 132012;2. College of Energy and Environ-ment ,Southeast University ,Nanjing Jiangsu 210096)Abstract: Two-dimensional gas-liquid direct-contact heat-mass transfer in vertical pipe of CwS entrained-flowgasifier was simulated using VOF multiphase flow model. Water vapor difusion in the syngas, surface tensionand radiation heat transfer were considered when establishing the mathematics model. The corresponding exper-iment was conducted to validate the simulation results , and the numerical prediction of the temperature disti-bution was in a good agreement with experiment. With this model ,the中國煤化工flow pattemof the flling water film with or without phase change were predicted.:YHCNM HGKey words: Texaco gasifier; Flling water film; VOF ;Simulation
