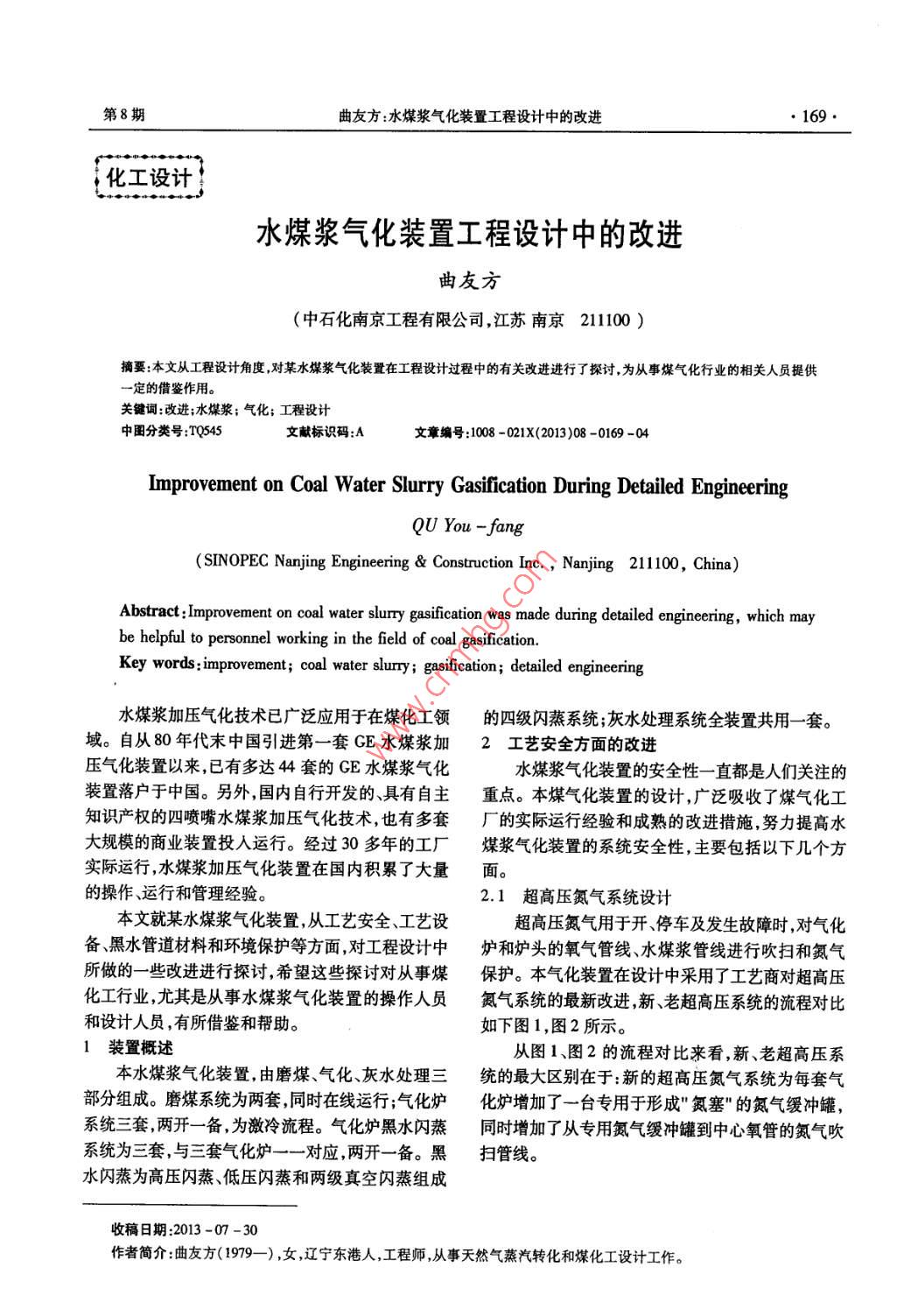

第8期曲友方:水煤漿氣化裝置工程設計中的改進169化工設計水煤漿氣化裝置工程設計中的改進曲友方(中石化南京工程有限公司,江蘇南京2100)摘要本文從工程設計角度對某水煤漿氣化裝置在工程設計過程中的有關改進進行了探討,為從事煤氣化行業的相關人員提供定的借鑒作用。關鍵詞:改進;水煤漿;氣化;工程設計中圖分類號:TQ545文獻標識碼:A文章編號:1008-021X(2013)08-0169-04Improvement on Coal Water Slurry Gasification During Detailed EngineeringQU You-fang(SINOPEC Nanjing Engineering& Construction Inc, Nanjing 211100, China)Abstract: Improvement on coal water slurry gasification was made during detailed engineering, which maybe helpful to personnel working in the field of coal gasificationKey words: improvement; coal water slurry; gasification; detailed engineering水煤漿加壓氣化技術已廣泛應用于在煤化工領的四級閃蒸系統;灰水處理系統全裝置共用一套。域。自從80年代末中國引進第一套CE水煤漿加2工藝安全方面的改進壓氣化裝置以來已有多達44套的GE水煤漿氣化水煤漿氣化裝置的安全性一直都是人們關注的裝置落戶于中國。另外,國內自行開發的、具有自主重點。本煤氣化裝置的設計,廣泛吸收了煤氣化工知識產權的四噴嘴水煤漿加壓氣化技術,也有多套廠的實際運行經驗和成熟的改進措施,努力提高水大規模的商業裝置投入運行。經過30多年的工廠煤漿氣化裝置的系統安全性,主要包括以下幾個方實際運行,水煤漿加壓氣化裝置在國內積累了大量面。的操作、運行和管理經驗。2.1超高壓氮氣系統設計本文就某水煤漿氣化裝置,從工藝安全、工藝設超高壓氮氣用于開停車及發生故障時對氣化備黑水管道材料和環境保護等方面,對工程設計中爐和爐頭的氧氣管線、水煤漿管線進行吹掃和氮氣所做的一些改進進行探討希望這些探討對從事煤保護。本氣化裝置在設計中釆用了工藝商對超高壓化工行業,尤其是從事水煤漿氣化裝置的操作人員氮氣系統的最新改進新、老超高壓系統的流程對比和設計人員,有所借鑒和幫助。如下圖1,圖2所示1裝置概述從圖1、圖2的流程對比來看,新、老超高壓系本水煤漿氣化裝置,由磨煤、氣化、灰水處理三統的最大區別在于:新的超高壓氮氣系統為每套氣部分組成。磨煤系統為兩套,同時在線運行;氣化爐化爐增加了一臺專用于形成"氮塞"的氮氣緩沖罐,系統三套,兩開一備,為激冷流程。氣化爐黑水閃蒸同時增加了從專用氮氣緩沖罐到中心氧管的氮氣吹系統為三套與三套氣化爐一一對應兩開一備。黑掃管線。水閃蒸為高壓閃蒸、低壓閃蒸和兩級真空閃蒸組成收稿日期:2013-07-30作者簡介:曲友方(1979—),女,遼寧東港人,工程師從事天然氣蒸汽轉化和煤化工設計工作。山東化工170SHANDONG CHEMICAL INDUSTRY2013年第42卷裝置在設計中分別增加了氣化室與煤漿管線之間的r中心氧去燒嘴差聯鎖氣化室和激冷室之間的壓差聯鎖以及進氣化爐的激冷水與氣化室合成氣之間的壓差聯鎖等氧氣管線一,度外環氧去燒嘴多個聯鎖報警和跳車功能。新增的這些聯鎖措施增強了對氣化爐的安全保護,提高了氣化爐的本質氮氣去其他系列安全性。2.3燒嘴冷卻水系統改進高壓氮氣本裝置設計中,為燒嘴冷卻水系統設置了氮封;并在燒嘴冷卻水分液罐上設置了爆破片。高壓氮氣吹掃罐在之前建成的很多水煤漿氣化裝置中,燒嘴冷圖1CE以前高壓氮氣系統的設計卻水貯槽和燒嘴冷卻水分液罐都是直通大氣的常壓容器。曾經有氣化裝置發生過工藝燒嘴冷卻水盤管G時氧去燒嘴由于煤漿磨損而發生穿孔泄漏的事故,氣化爐中的高溫工藝氣體通過穿孔竄人燒嘴冷卻水系統,通過氧氣管線一禹外環氧去燒嘴燒嘴冷卻水分液罐的放空管直排大氣,同時來不及排放的工藝氣體又沿燒嘴冷卻水回水管線竄入燒嘴氮氣吹掃去冷卻水貯槽,并從貯槽頂部放空管直排大氣,幸好當其他系列時沒有火花或靜電才免于重大事故發生。后來針對這個問題,該氣化裝置專門請有資質的專業安全評估機構進行了 HAZOP分析,增設了氮封。因此本去其他系列高壓氮氣工程設計中,增加氮封這一安保措施。另外,在燒嘴冷卻水分液罐上設置了爆破片,是專用高壓氮氣共用高壓氮氣吹掃罐緩沖罐考慮了氣化爐燒嘴磨穿,工藝氣泄漏到燒嘴冷卻水圖2GE最新高壓氦氣系統改進系統這一工況。由于氣化爐泄漏的工藝氣體流量可新的超高壓氮氣系統的操作程序是:一旦氣化能較大如果采用安全閥其選型尺寸較大,在投資、爐停車首先關閉氧氣管線上游切斷閥然后打開專布置及以后的檢、維修上均會比較麻煩因此本設計用氮氣緩沖罐氮氣吹掃氧氣管線上游切斷閥至下中選用了爆破片。游燒嘴之間的氧氣管線;吹掃一段時間后氧氣管線3工藝設備的改進上的下游切斷閥關閉,在上、下游氧氣切斷閥之間形3.1磨煤系統成“氮塞”,并關閉由專用氮氣緩沖罐去中心氧管的本裝置采用兩套磨煤系統,同時在線運行。由氮氣。同時共用氮氣吹掃罐上的閥門打開,由它接于三套氣化爐兩開一備,實際上每套磨煤系統對應替專用氮氣緩沖罐繼續對氧氣管線進行吹掃;此時一套氣化爐。一般來講,每套磨煤系統的能力只要專用氮氣緩沖罐不再提供連續的氮氣流量,而專用滿足50%裝置負荷就夠了,這樣投資也是最省的。于保證"氮塞"用氣。即使共用氮氣吹掃罐由于連但是考慮到,裝置100%負荷運行時,一旦有一套磨續吹掃大量用氣等原因出現壓力降低情況,也不會煤系統發生故障停車,將出現另一套磨煤系統單獨影響到專用氮氣緩沖罐的壓力,從而保證了"氮塞”同時向兩套氣化爐供煤的局面,這樣氣化裝置總體的壓力不會降低。因此,新的超高壓氮氣系統明顯負荷將被迫降至50%,相應的會導致下游裝置負荷提高了"氮塞"的可靠性和氣化爐的安全性。的大幅調整,引起全廠操作工況的波動。同時,50%22氣化爐安全聯鎖的改進負荷也是氣化裝置設計運行的最低負荷在經濟性、根據某公司氣化裝置曾經發生過的煤漿管線閥穩定性和可操作性上都會帶來一定問題。在工程設門誤操作,導致氣化爐過氧,高溫氣體回竄至煤漿管計中,經調研和討論決定,將每套磨煤系統的最大能線引起爆炸事故的教訓;同時為能及時發現氣化爐力調整為氣化裝置總負荷的75%,這樣一旦一套磨渣口堵渣現象以及激冷環噴嘴堵塞引起激冷水流量煤系統發生故障,另一套磨煤系統在最大能力下單不足等引起的安全問題,保證氣化爐的安全運行,本獨運行,能夠保證氣化裝置在75%的負荷下運行,第8期曲友方:水煤漿氣化裝置工程設計中的改進171避免了負荷的大幅波動引起的各種問題。雖然增加因有很多比如設計不佳,操作不當,以及工藝技術了一定的投資,但提高了磨煤系統的可用性和供煤本身的限制等。國內煤氣化裝置在多年生產實踐的可靠性因此,單套磨煤系統的最大磨煤能力選為氣基礎上總結發現碳洗塔的空塔氣速是一個非常重化裝置總負荷的75%是合適的。要的影響因素。通過調研掌握的實際情況也表明了3.2碳洗塔直徑這一點,表1為一些煤氣化裝置中碳洗塔的空塔氣長期以來,碳洗塔出口合成氣中帶水帶灰問題速比較。都困擾著不少國內煤氣化裝置用戶,帶水帶灰的原表1碳洗塔空塔氣速比較裝置名稱氣量/(m3/h)塔內徑/r空塔氣速/(m/s)操作工況設計工況操作工況設計工況氣化裝置A45800.1930.207氣化裝置B57520.166氣化裝置C34000.291本裝置(原設計∞y0.2140.239本裝置(改進)77980.191從表1中數據對比可以看到裝置C的正常操離子含量高,不建議黑水管線采用腐蝕裕度為6mm作氣速是最高的,為0.291m/s,在實際裝置調研中的碳鋼。我們了解到裝置C確實帶灰?guī)容^嚴重;裝置A在水煤漿氣化裝置的工藝設計中,黑水中氯含也曾經出現過帶水帶灰的情況,但不是很嚴重;而裝量一般都高于1.5×104,根據CE的選材原則,應考置B從來沒有出現過。根據這一實際情況以及掌慮采用雙相鋼S92507。由于雙相鋼價格昂貴,同時握的其他資料,對本氣化裝置的原工藝設計進行了雙相鋼管道及閥門在中國國內采購較為困難因此核算發現空塔氣速偏高(0.214m/s)。經項目組和在本氣化裝置尚處于工藝包編制階段時,就已經開業主一起研究討論將并征得工藝商同意最終將碳始考慮如何規避雙相鋼的問題,轉而考慮"將黑水洗塔的內徑由3400mm改為3800m,起到了很好的中氯離子降到1.5×104以下,黑水管線采用316L實際效果。不銹鋼"這一方案。在具體實施這一方案的過程33鎖斗容積中,由于本裝置黑水管線的設計溫度為268℃,設計鎖斗位于氣化爐正下方用于收集爐渣。鎖斗壓力556MPaG,如果采用316L管道的壓力等級將為壓力交變?nèi)萜?平均每30min循環一次,將渣和水不得不選用900b,這會造成黑水管線及閥門的投資排至鎖斗正下方的渣池中,一臺鎖斗對應一臺渣池。費用增加。如果采用316,600l等級即可滿足設計根據氣化裝置的實際運行經驗渣池中的撈渣機在溫度和設計壓力的要求。運行中可能會發生鏈條打折、鏈條刮板卡塞或鏈條由于黑水中存在甲酸等有機酸,316抗晶間腐磨損等故障,一旦發生故障,撈渣機必須停車檢修。蝕能力低于316L在工程設計中,通過與工藝商、檢修期間,鎖斗中的渣水不允許再排入渣池,這就需裝置業主的多次交流,工藝商認為這種腐蝕影響不要鎖斗本身要有足夠容渣量,根據經驗,處理撈渣機是很大,可以采用316不銹鋼;裝置業主也同意采用故障的最短時間一般為4h316不銹鋼這一材料,最終確定316不銹鋼作為黑原設計鎖斗容積為10.4m3,而本裝置設計最大水管線的材質。為防止316發生晶間腐蝕,管道在渣量(濕渣)為4.88m/h,也就是說鎖斗原設計最焊接完畢后需進行焊后熱處理,以降低晶間腐蝕的大容渣時間只有2.Ih,滿足不了撈渣機最短檢維修傾向時間的要求。據此,在工程設計中對鎖斗容積重新5環境保護方面的改進評估后,將其增大為24m3,保證4h的容渣量通常煤氣化裝置的現場環境都是比較糟糕的,4黑水管道材料由于設計考慮不周管理不到位等原因,現場情況可水煤漿氣化裝置中的黑水管線材質的選擇主要能會更糟,隨時都可能出現渣、水、氣亂排亂放的情與黑水中氯離子濃度有關。CE水煤漿氣化工藝中況。隨著環境保護的壓力越來越大,在工程設計中黑水管線選材的原則是氯離子濃度小于等于1.5要盡量做到少排放零排放、有序排放。104時選用316L不銹鋼;氯離子濃度大于等于1.5.1兩級真空閃蒸設計5×10選用雙相鋼Ss2507;由于黑水pH值較低,氯一般煤氣化裝置都采用一級真空閃蒸,真空度山東化工172SHANDONG CHEMICAL INDUSTRY2013年第42卷約-0.08MPaC閃蒸溫度約60℃,排入下游沉降槽但由于除氧器的排放氣溫度較高,直接放空會導致的黑水溫度偏高,沉降槽會排放大量的水蒸汽,造成現場水汽彌漫;同時,排放氣中還含有微量NH3、現場蒸汽彌漫。本工程設計中采用兩級真空閃蒸,H2S等惡臭物質,會嚴重影響周圍環境。第一級真空閃蒸壓力為-0.07MPaG,閃蒸溫度本工程設計中,將除氧器排放氣先經冷卻分液70℃;第二級真空閃蒸壓力為-0.093MPaG,閃蒸溫后送入火炬總管,再送火炬頭充分燃燒后高空排放度為44°℃。第二級真空閃蒸后的黑水送入下游沉避免了可燃、有毒惡臭物質的直排大氣,大大改善了降槽,由于黑水溫度降低,水汽蒸發量大大降低,極環境衛生狀況。由于火炬總管壓力是變動的,正常大改善了現場環境。為十幾個kPaG以內,當有火炬氣排放時,總管壓力兩級真空閃蒸設計在工藝上和投資上是不利可達50kPaG以上,這時除氧器排氣將無法送入火的,但從環保角度來講,兩級真空閃蒸會明顯改善現炬。因此,將除氧器排放氣送入火炬總管的同時保場環境。同時,較低的黑水溫度更有利于泵的選型留了直接放空的管線,一旦監測到火炬總管壓力過和黑水輸送,也有利于沉降槽的澄清效果,澄清后的高將排放氣切換至直接放空。灰水中渣含量更低,優質的灰水水質對煤氣化裝置6結論的水循環都非常有利,從這個角度上講,兩級真空閃本文對某水煤漿氣化裝置在工程設計中所做的蒸設計也是比較好的選擇。一些改進進行了探討。這些改進將會進一步提高煤5.2除氧器排放改進氣化裝置的工藝性能,大大改觀煤化工裝置現場臟、本氣化裝置中除氧器排放氣溫度109℃,壓力亂、差的印象,有助煤氣化裝置做到節能環保,減少小于0.04MPaC。排放氣中97%為水蒸汽,其余為水耗和三廢排放。CO2及微量的H2、CO、NH3、H2S等。其中NH3總量為0.71kg/h,H2S總量為0.5kg/h,排放口位于地面本文文獻格式:曲友方水煤漿氣化裝置工程設計30m以上,可完全滿足直接放空的環保標準要求。中的改進[J.山東化工,2013,42(8):169-172.)(上接第168頁)[3]張奇.高等教育心理學[M].1版,大連江寧師范大4結束語學出版社,2007.化工專業大學生創新訓練的實施效果受到各種[4】劉沫,陳海寧,陳曉猛創新人才培養的理論探索和實踐[冂].化工高等教育,2002(3):26-27,20取適當措施提高創新訓練教學水平。大學生創新訓5陳朝厚,王球大學生創新能力現狀與主動實踐理念練活動是一個長期的教育工程,需要不斷的總結經[6]李文先加強無機化學實驗課建設培養具有創新能力驗和教訓,建立和完善相關機制,這對于培養化工專的高素質人才[J]實驗室科學.2007(2):33-34.業創新性人才,發展我國化學工業發展水平具有重[7李青丁圣利淺析校企合作下的大學生創新能力培要意義。養[J中國電力教育,2013(2):31-32參考文獻[1]崔國星張啟衛,王益凡化工類創新型人才培養教育(本文文獻格式:魏立綱魏莉安慶大等化學工教學實踐與探索[J高教論壇.2009,6:33-36程與工藝專業大學生創新訓練活動的探討[J].山[2]陳靜基于大學生創新性試驗項目為平臺的教學改革東化工,2013,42(8):167-168,172.)[J].中國電力教育.2011(16):135-136簡訊元以上200-300元、100~200元、50-100元。亞星實施事故隱患舉報獎勵制度該公司事故隱患舉報內容包含但不限于隱患現狀及產生原因、危害程度、整改難易程度分析和治理方案。舉報程近日,濰坊亞星化學股份有限公司為建設安全隱患排查序為職工發現事故隱患首先匯報給所在部門安全人員由治理長效機制,發布實施了《安全生產事故隱患舉報獎勵管所在部門初步核實后提交隱患報告然后由安全管理部門組理制度》,對舉報未經發現的安全隱患的職工,將根據事故隱織現場落實隱患級別及整改情況,并提出獎勵方案報公司領患級別分別給予對等標準的一次性獎勵導批準后實施。該公司規定對多人分別舉報相同隱患的獎該公司本著從嚴控制原則定性或定量評估可能造成的勵最先舉報人員同時將嚴懲冒名舉報和刁難、迫害舉報人人身傷亡財產損失、環境影響、整改時間和投入資金將事等不良現象和行為,切實保障舉報人的合法權益。故隱患劃分為ABC、D4級,對應舉報獎勵標準分別為300(濰坊亞星孫杰,杜鵬)
