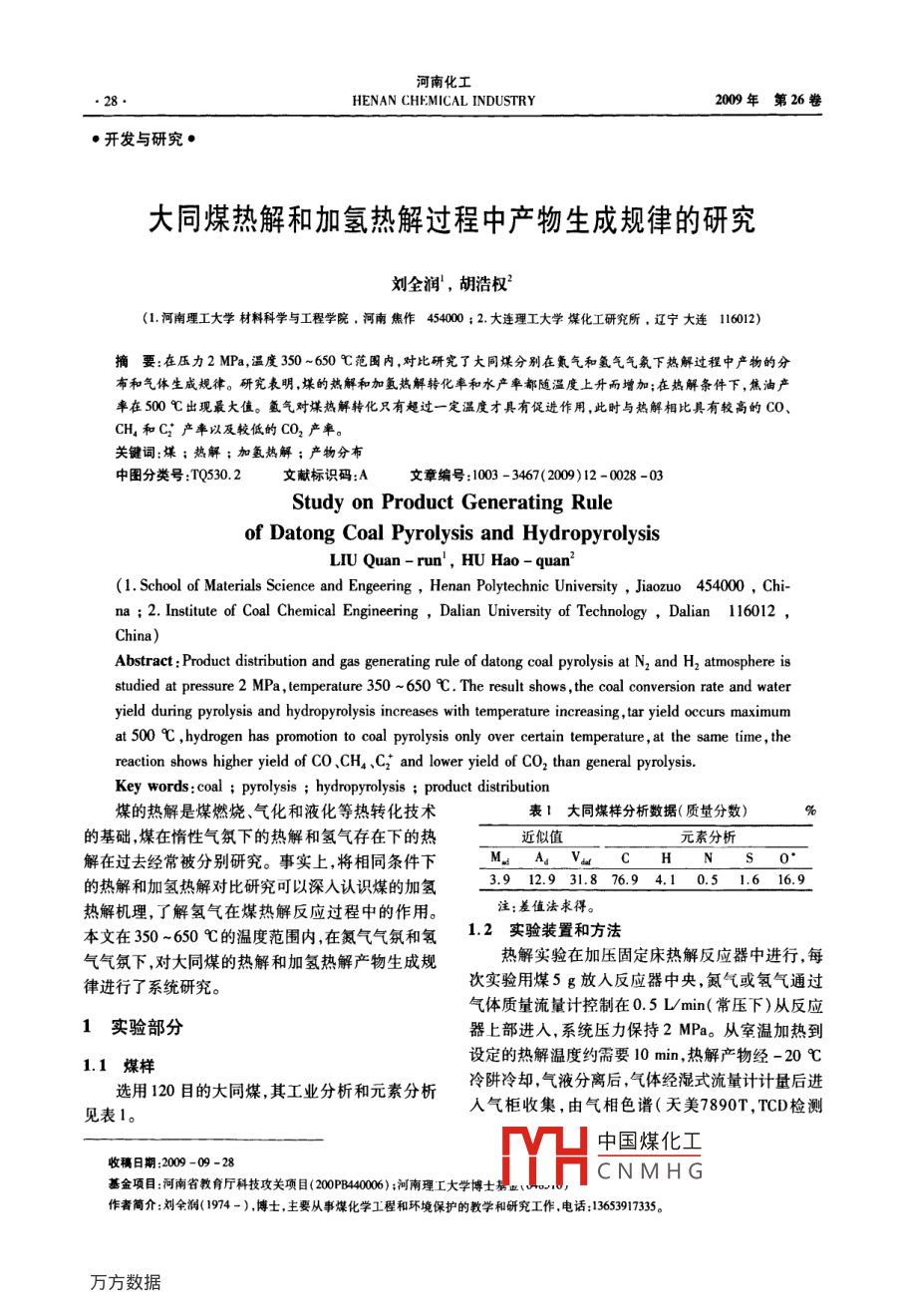

河南化工28HENAN CHEMICAL INDUSTRY2000年第26卷開發與研究·大同煤熱解和加氫熱解過程中產物生成規律的研究劉全潤,胡浩權(1河南理工大學材料科學與工程學院,河南焦作454000;2.大連理工大學煤化工研究所,遼寧大連116012)摘要:在壓力2MPa,溫度350~650℃范圍內,對比研究了大同煤分別在氮?dú)夂蜌錃鈿夥障聼峤膺^(guò)程中產物的分布和氣體生成規律。研究明,煤的熱解和加氨熱解轉化率和水產率都隨溫度上升而增加;在熱解條件下,蕉油產率在500℃出現最大值。氫氣對煤熱解轉化只有超過一定溫度才具有促進作用,此時與熱解相比具有較高的CO、CH4和C產率以及較低的CO2產率關鍵詞:煤;熱解;加氨熱解;產物分布中圖分類號:TQ530.2文獻標識碼:A文章編號:1003-3467(20012-008-03Study on product Generating ruleof Datong Coal Pyrolysis and HydropyrolysisLIU Quan-run, HU Hao-quan(1. School of Materials Science and Engeering, Henan Polytechnic University, Jiaozuo 454000,Chi-na: 2. Institute of Coal Chemical Engineering, Dalian University of Technology, Dalian 116012Abstract: Product distribution and gas generating rule of datong coal pyrolysis at N, and H, atmosphere isstudied at pressure 2 MPa, temperature 350-650C. The result shows, the coal conversion rate and wateryield during pyrolysis and hydropyrolysis increases with temperature increasing tar yield occurs maximumat 500C, hydrogen has promotion to coal pyrolysis only over certain temperature, at the same time, thereaction shows higher yield of CO, CHa, C2 and lower yield of CO, than general pyrolysisKey words: coal i pyrolysis; hydropyrolysis product distribution煤的熱解是煤燃燒、氣化和液化等熱轉化技術表1大同煤樣分析數據(質量分?jǐn)?shù))的基礎煤在惰性氣氛下的熱解和氫氣存在下的熱近似值元素分析解在過去經常被分別研究。事實上,將相同條件下的熱解和加氫熱解對比研究可以深入認識煤的加氫3.912.931.876.94.10.51.616.9熱解機理,了解氫氣在煤熱解反應過程中的作用。注:差值法求得。本文在350-650℃的溫度范圍內,在氮?dú)鈿夥蘸蜌?2實驗裝置和方法點氣氛下,對大同煤的熱解和加氫熱解產物生成規熱解實驗在加壓固定床熱解反應器中進行,每律進行了系統研究。次實驗用煤5g放入反應器中央,氮?dú)饣螂睔馔ㄟ^(guò)氣體質量流量計控制在0.5Lmn(常壓下)從反應1實驗部分器上部進入,系統壓力保持2MPa。從室溫加熱到1.1煤樣設定的熱解溫度約需要10min,熱解產物經-20℃選用120目的大同煤其工業分析和元素分析冷阱冷卻氣液分離后,氣體經混式流量計計量后進見表1。入氣柜收集,由氣相色譜(天美7890T,TCD檢測中國煤化工收稿日期:200909-28CNMHG基金項目:河南省教育廳科技攻關項目(200P84.00);河南理工大學博士基正作者簡介:劉全潤(1974-)博士,主要從事煤化學工程和環境保護的教學和研究工作,電話:13653917335第12期劉全潤等:大同煤熱解和加氫熱解過程中產物生成規律的研究器)分析氣體組成;液體產物用 ASTM D95-83解水)產率才高于熱解的。很多研究者在研究煤的(1990)法分離焦油和水。加氫熱解和液化時都發現,總是在溫度大于某一臨界值(取決于溫度一時間歷程和煤的性質,大同煤2實驗結果和討論為450℃)時,氫氣對煤的轉化才顯現出促進作用。2.1熱解和加氫熱解產物分布一般認為煤在熱解過程中,分子之間的橋鍵斷裂形圖1和圖2分別是煤熱解和加氫熱解轉化率以成小分子化合物和自由基它們通過擴散進入氣相。及焦油產率隨溫度的變化情況。由圖可知,隨著溫?cái)U(kuò)散過程同時伴隨反應由于自由基極不穩定易相度的升高煤的裂解程度加深轉化率相應增加。熱互結合縮聚形成焦油和半焦或與氫結合生成小分解和加氫熱解轉化率在450℃以下差別不大,在此子氣態烴。氫的存在可減少自由基間的相互聚合,之后大同煤的加氫熱解轉化率高于一般熱解轉化因此有學者認為氫是自由基的穩定劑。在煤的率,在650℃時,比氮?dú)庀碌臒峤廪D(zhuǎn)化率高97%加氫熱解過程中,因氫的參與降低了膠質體固化和此時的熱解和加氫熱解的轉化率分別為25.2%和自由基縮聚的機會,有利于轉化率的提高359%。同樣地,在450℃以后加氫熱解焦油產率11N2氣氛開始高于熱解焦油產率。熱解過程中,低溫區焦油H2氣氛產率隨著溫度的升高而升高,500℃時出現最大值此后焦油產率略有下降。在加氫熱解過程中,焦油產率隨溫度的升高而升高,600℃以后變化不大。在氮?dú)鈿夥障聼峤?500℃時的焦油收率為10.3%,350400450500在氫氣氣氛下熱解650℃時焦油產率為14.1%。溫度/℃圖3煤熱解和加氫熱解過程中水的產率N2氣氛2.2熱解和加氫熱解氣體生成規律圖4和圖5是熱解和加氫熱解條件下CO和CO2的逸出規律。由圖可知,隨溫度增加,CO在熱N2氣氛H2氣氛8圖1熱解和加氫熱解過程中的轉化率N2氣氛12圖4煤熱解和加氫熱解過程中CO逸出曲線N2氣氛H2氣氛度/℃圖2熱解和加氫熱解過程中的焦油產率圖3為煤熱解和加氫熱解過程熱解水的產率隨溫度的變化情況?？梢钥闯?在450℃以下,氫氣對熱解水的產率沒有明顯影響。450℃以后,加氫熱解水的產率高于熱解過程中水的產率。在低溫區圖5煤熱解和加氫熱解過程中CO2逸出曲線熱解和加氫熱解水的產率都隨溫度的升高而增加,解和加氫解中的產率都顯著增加。CO主要由煤600℃以后變化平緩。從圖1-3可以看出,在低溫中羰中國煤化工基在400℃就開區,熱解和加氫熱解產物分布差別不大,只有到了始裂CNMHG℃以上1,因而450℃以后,加氫熱解煤的轉化率和液體(焦油和熱在本文研究的溫度范圍內CO產率隨溫度的升高而河南化工HENAN CHEMICAL INDUSTRY2009年第26卷直增加。CO2主要由羧基基團分解而產生。羧基基團在較低溫度下開始分解,故熱解條件下CO2的N2氣氛產率高溫區基本保持恒定。450℃以后,加氫熱解下的CO產率高于氮?dú)鈿夥障碌臒峤?而CO2相反在高溫下更為明顯。這可能與在高溫下氫氣中水煤氣變換逆反應的存在有關,致使CO2產率降低,CO和H2O產率升高。40045圖6~8是大同煤在熱解和加氫熱解過程中小分子烴類氣體逸出曲線。熱解和加氫熱解條件下,圖8煤在熱解和加氬熱解過程中C2H6逸出曲線當溫度超過450℃以后CH4開始明顯逸出。隨著溫度的上升,CH4產率顯著增加。加氫熱解甲烷的產率高于熱解過程中甲烷的產率,溫度越高,差距越大。 Peter等人研究了氣氛對甲烷生成的影響,發現甲烷主要是由煤大分子結構的降解、烷基基團的分解、半焦的縮聚、焦油的二次反應以及生成自由基和揮發分的加氫反應生成。在氫氣氣氛中,由于氫的參與,煤在加氫熱解過程中甲烷的產率明顯高于圖9大同煤在N2氣氛熱解中H2逸出曲線氮?dú)庀聼峤饧淄榈漠a(chǎn)率。可以認為,煤在氫氣氣氛增加迅速升高。氫氣在550℃前的析出主要是煤分中熱解由于氫的參與,穩定了自由基,抑制了自由子在碎裂過程中氫自由基之間的結合產生,550℃基的縮聚有利于甲烷等小分子化合物的生成。與以后析出的氫氣是由芳香部分的縮聚產生的。甲烷相似,450℃以后,加氫熱解的乙烷和乙烯產率從圖9可知大同煤在熱解過程中產生的氫氣主要明顯高于熱解的乙烷和乙烯產率。 Karcz“認為熱來源于煤在芳構化過程中的芳香部分的縮聚。解和加氫熱解下C1~C3烴類的生成遵循相似的機理,氫氣有利于C向C1-C3的轉化。從圖7還發3結論現,乙烯在氮?dú)鈿夥障?550℃時出現最大產率值。實驗研究表明,在低溫區,煤的熱解和加氫熱解產物分布幾乎沒有差別,氫氣對煤熱解轉化只有在超過一定溫度才具有促進作用,對大同煤,此溫度為450℃。當溫度大于450℃,加氫熱解與熱解相比,具有高的CO、CH4和C2產率以及低的CO2產率30面勿動動參考文獻[1]金海華,朱子彬煤快速熱解獲得液態烴和氣態烴的研究I:氣態影響的考察[J].化工學報,1992,43(6):圖6煤在熱解和加氫熱解過程中CH,逸出曲線[2]朱子彬,王欣蒙.煤快速熱解獲得液態烴和氣態烴的氣氛研究Ⅲ氣體停留時間的考察[J].化工學報,1995(6):710-716.[3 JJ Peter, F K Tromp, A M Jacob. Characterization of coalpyrolysis by means of differential scanning carorimetry(2)Quantitative heat effects in a H, and in a CO, atmos-phere[J]. Fuel Process Technol, 1989, 23[4rada. Formation of C,-C, hydrocarbons圖7煤在熱解和加氫熱解過程中C2H4逸出曲線中國煤化工 gasification in relation圖9是熱解過程中氫氣的逸出曲線。從圖9可CNMHGEuel, 1995, 74: 806看出,煤在500℃開始明顯逸出氫氣,產率隨溫度的
