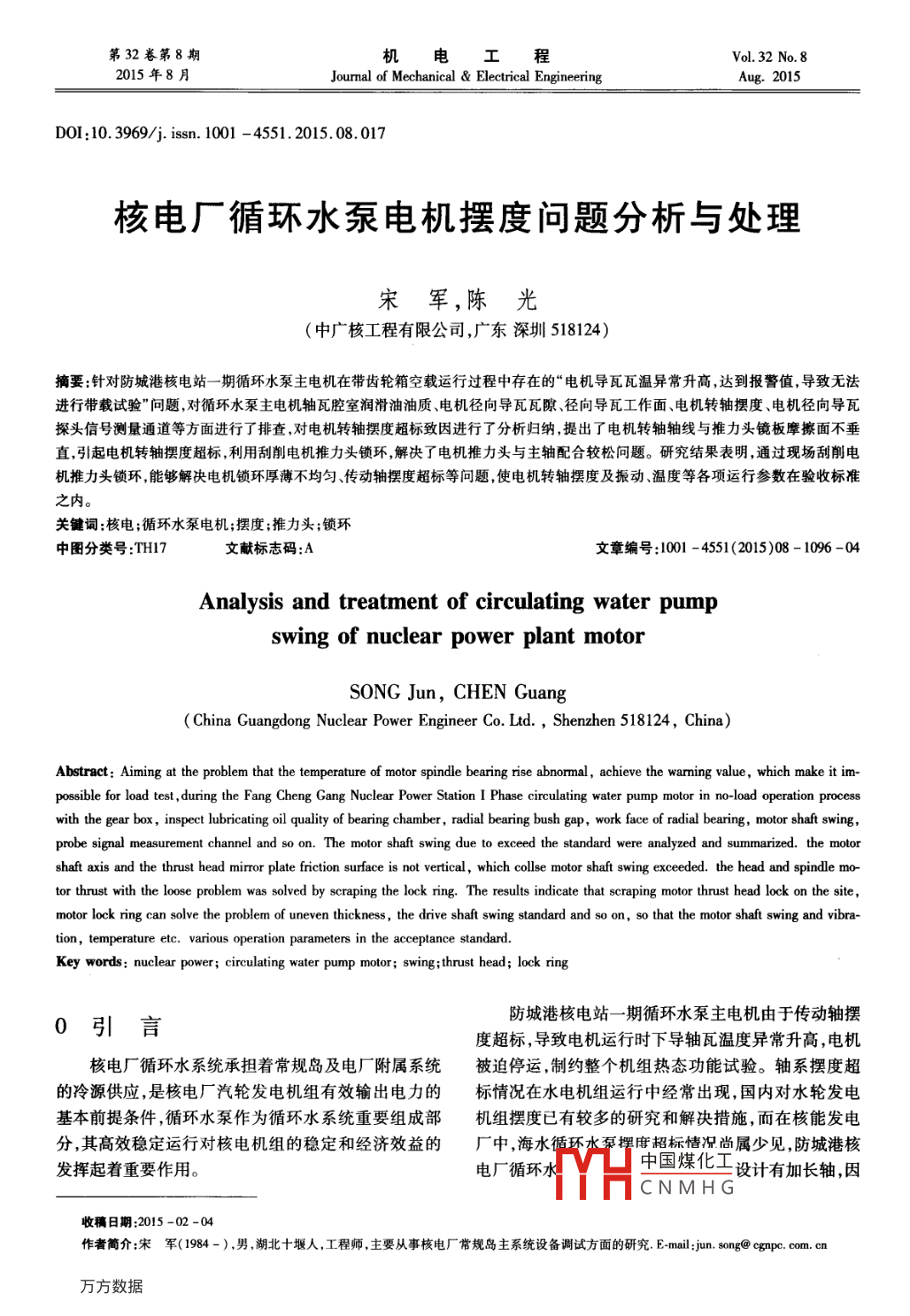

第32卷第8期機電工程Vol. 32 No.82015年8月Jourmal of Mechanical & Electrical EngineeringAug. 2015DOI: 10.3969/j. issn. 1001 -4551. 2015.08.017核電廠循環水泵電機擺度問題分析與處理宋軍,陳光(中廣核工程有限公司,廣東深圳518124)摘要:針對防城港核電站-期循環水泵 主電機在帶齒輪箱空載運行過程中存在的“電機導瓦瓦溫異常升高,達到報警值,導致無法進行帶載試驗”問題,對循環水泵主電機軸瓦腔室潤滑油油質、電機徑向?qū)咄呦稄较驅吖ぷ髅?、電機轉軸擺度、電機徑向?qū)咛筋^信號測量通道等方面進行了排查,對電機轉軸擺度超標致因進行了分析歸納,提出了電機轉軸軸線與推力頭鏡板摩擦面不垂直,引起電機轉軸擺度超標,利用刮削電機推力頭鎖環,解決了電機推力頭與主軸配合較松問題。研究結果表明,通過現場刮削電機推力頭鎖環,能夠解決電機鎖環厚薄不均勻、傳動軸擺度超標等問題,使電機轉軸擺度及振動、溫度等各項運行參數在驗收標準之內。關鍵詞:核電;循環水泵電機;擺度;推力頭;鎖環中圖分類號:TH17文獻標志碼:A文章編號:1001 -4551(2015)08 - 1096 -04Analysis and treatment of circulating water pumpswing of nuclear power plant motorSONG Jun, CHEN Guang( China Guangdong Nuclear Power Engineer Co. Ltd. , Shenzhen 518124, China)Abstract: Aiming at the problem that the temperature of motor spindle bearing rise abnormal, achieve the warming value, which make it im-possible for load test , during the Fang Cheng Gang Nuclear Power Station I Phase circulating water pump motor in no-load operation processwith the gear box , inspect lubricating oil quality of bearing chamber , radial bearing bush gap, work face of radial bearing, motor shaft swing,probe signal measurement channel and so on. The motor shaft swing due to exceed the standard were analyzed and summarized. the motorshaft axis and the thrust head miror plate friction surface is not vertical, which collse motor shaft swing exceeded. the head and spindle mo-tor thrust with the loose problem was solved by scraping the lock ring. The results indicate that scraping motor thrust head lock on the site,motor lock ring can solve the problem of uneven thickness, the drive shaft swing standard and so on, so that the motor shaft swing and vibra-tion, temperature etc. various operation parameters in the acceptance standard.Key words: nuclear power; circulating water pump motor; swing;thrust head; lock ring防城港核電站一期循環水泵主電機由于傳動軸擺0引言度超標,導致電機運行時下導軸瓦溫度異常升高,電機核電廠循環水系統承擔著常規島及電廠附屬系統被迫停運,制約整個機組熱態功能試驗。軸系擺度超的冷源供應,是核電廠汽輪發電機組有效輸出電力的標情況在水電機組運行中經常出現,國內對水輪發電基本前提條件,循環水泵作為循環水系統重要組成部機組擺度已有較多的研究和解決措施,而在核能發電分,其高效穩定運行對核電機組的穩定和經濟效益的廠中,海水循環;水泵擺度超標情況尚屬少見，防城港核發揮起著重要作用。電廠循環水中國煤化工:設計有加長軸,因iYHCNM HG收稿日期:2015 -02 -04作者簡介:宋軍(1984-),男 ,湖北十堰人，工程師,主要從事核電廠常規島主系統設備調試方面的研究. E-mail:jun. song@ cgnpec. com. cn●1098 .第32卷線就會繞著旋轉中心線轉動,其數值為直徑方向?qū)?yīng)7 C。且在電機運行過程中,電機與齒輪箱之間傳動軸兩點的單側擺度值之差[2]。的滾動軸承振幅偏大,反復波動,最大達到0.152 mm。造成泵組軸線擺度的原因有多種,大致可分為加電機停運后,本研究從以下幾方面排查軸承溫度工制造、運輸保管和安裝質量等幾類。在以上因素或異常升高的原因:綜合因素作用下,使得泵組的擺度值過大超標時,電機(1)從電機下導軸承油箱內取出油樣進行化驗;或泵的主軸便與軸承產生摩擦，泵組在運行中就會由(2)檢查電機導瓦瓦隙;于擺度影響而產生劇烈振動,加劇機械部件的磨損和(3)拆除電機下導瓦進行檢查;疲勞損壞,降低泵組效率,縮短設備使用壽命,嚴重時(4)復測電機轉軸擺度;造成軸瓦燒毀3]。因此在制造、安裝、維修過程中需(5)對電機.上導軸瓦探頭進行重新檢查校驗,檢采用相關技術手段將泵組的擺度值控制在規范規定的查信號通道。合格范圍內。經過化驗,電機潤滑油水分顆粒度、運動黏度等擺度示意圖如圖3所示。各項指標在標準以內;電機下導瓦PT檢測合格;電機上導軸瓦瓦溫測點功能正常;通過復查電機上導瓦瓦隙,發現電機主軸不在上導瓦的幾何中心處,位置正好工與對稱點瓦溫差異相吻合，這也證明了電機主軸不在幾何中心線上。以下本研究分兩步測量電機轉軸擺度,“X"表示該處軸瓦收緊;百分表指向位置為測量位置'6]:申第一步:收緊電機上、下導軸瓦,調整軸瓦單邊間隙為0.03mm~0.05mm,對電機手動盤車,測量方法如圖4所示,測量擺度數據為:(1)電機下導瓦滑轉子處擺度0. 03 m;擺度(2)電機聯軸器擺度為0. 04 mm。根據電機下導瓦滑轉子處擺度(0.03 mm)及電機圖3擺度示意圖聯軸器處擺度(0.04 mm) ,可以判斷電機主軸不存在電機轉軸產生擺度的一般原因?yàn)殡姍C(jī)轉軸軸線與彎曲。鏡板摩擦面不垂直,主要因素有:第二步:收緊電機上導軸瓦,調整軸瓦單邊間隙為(1)推力頭、鎖環上、下兩端面不平行;0.03mm~0.05mm,電機下導軸瓦調整至工作間隙,(2)推力頭與鏡板間絕緣墊厚薄不均;軸瓦單邊間隙為0.10 mm ~0. 15 mm。對電機手動盤(3)鏡板上、下兩平面不平行;車,測量方法如圖4所示,測量擺度數據為:(4)推力頭底面與主軸的垂直度不好;>|c推力頭(5)主軸本身彎曲等(4)。處理電機轉軸軸線與鏡板摩擦面不垂直的方法有外性推a}c; 力軸承(1)刮削絕緣墊;h0百分表(2)刮削推力頭底面;(3)刮削鎖環;tO百分表(4)在推力頭與鏡板間加墊[5]。3試驗及結果分析圖4擺度測量圖在循環水泵電機帶齒輪箱試轉過程中,電機下導(1)電機下導瓦滑轉子處擺度1. 00 mm;軸承溫度以約3C/min速率迅速升高65C(接近報(2)電中國煤化工警值75C),電機被迫停運,電機惰轉過程中下導軸瓦電機下YHc N M H G聯軸器擺度超標溫度最高達到70 C。(電機擺度驗收標準為0. 15 mm[()。電機上導軸瓦對稱布置瓦溫測點測量值向差約通過以上測量數據分析判斷,電機主軸與鏡板摩.第8期宋軍,等:核電廠循環水泵電機擺度問題分析 與處理●1099 .擦面不垂直可能是造成電機主軸擺度超標的根本均處于正常范圍內,這也證實了前述對電機主軸擺度原因。超標原因的推斷。推力頭與主軸配合較松,鎖環厚薄不均勻,可能是導致電機轉軸軸線與鏡板摩擦面不垂直的原因。在刮4結束語削鎖環之前,根據測量數據,理論計算出鎖環最大刮削本研究通過排查軸瓦間隙、電機潤滑油油質軸瓦量,作為現場刮削工作參考。已知電機下導瓦滑轉子處擺度,電機上、下導瓦兩工作面轉軸擺度、軸瓦探頭信號通道,找出了循環水泵電機導瓦瓦溫異常升高的原因。通過計算電機推力點間的距離L。即可做出一個直角三角型△ABC,鎖環頭鎖環的最大刮削量,現場刮推力頭鎖環,解決了推力刮削量計算圖如圖5所示。頭與主軸配合較松、鎖環厚薄不均勻問題,使電機轉軸軸線與鏡板摩擦面垂直,以調整軸線的擺度,使電機擺度數據符合擺度驗收標準,徹底解決了電機導瓦瓦溫異常升高問題,確保了核電重大設備的長期穩定運行,后續可為核電廠該類型的電機擺度調整提供參考。參考文獻( References):[1] 蘇林森楊輝玉,王復生,等.900 MW壓水堆核電站系統與設備[ M].北京:原子能出版社,2005.圖5鎖環刮削量計算圖[2]昌省三,朱 寧,徐 俊,等.立式水力機組 相關擺度的幾在電機軸線AB的延長線上,作推力頭底面直徑ε個問題辨析[J].上海大中型電機,2012 ,55(4) :444.4的垂線,使它與水平線相交D,通過F點作AB的平行[3] 肖惠民中小型水輪發電機組運行與檢修[M]1版.北線交于水平線的E,得另-一個直角三角形ODEF[&]。京:中國電力出版社,2006.由于ODEF一OABC, EF/DF = BC/AC = 8/ε =[4]李建義,曾學仁.一線天3#機組擺度超標的原因分析w/λ。.[J].中國水能及電氣化,2010,6(4) :58-59.因此,可求得鎖環的最大刮削量:[5]魏強林,朱建軍.大型立式機組軸線擺度調整方法探討δ=w&/λ= φε/2λ=1 x280/(2 x2800) =0.05 mm (1)[J].上海大中型電機,2011 ,54(2) :45-46. .式中:o-軸線的傾斜值, mm;δ-鎖環的最大刮削量，[6] 何興妹. 大型立式水泵機組安裝中擺度調整[].安徽水mm;φ-法蘭(或下導)處的最大凈擺度,mm;ε--推力利水電職業技術學院學報,2014,14(2) :69-72.頭底面直徑, mm;λ-兩測點的距離, mm。[7]中華人民共和國國家質量監督檢驗檢疫總局.CBT隨后本研究在現場通過6次反復刮削鎖環、盤車8564-2003水輪發電機組安裝技術規范[S].北京:中國擺度驗證,調整電機轉軸與推力頭垂直度,電機聯軸器標準出版社,2003.擺度由1.35mm調整到0.08mm,優于驗收標準[8]秦石明.立式水泵機組檢修安裝技術及對電機軸線擺度(0. 15 mm)。再次啟動循環水泵主電機,電機瓦溫和軸振的精細調整[J].內蒙古水利,2013, 13(5):143-145.[編輯:洪煒娜]中國煤化工本文引用格式:MHCNM HG宋軍,陳光核電廠循環水泵電機擺度問題分析與處理[J].機電工程,2015 ,32(8) :1096 - 1U99SONG Jun, CHEN Guang. Analysis and treatment of circulating water pump swing of nuclear power plant motor[J]. Joumal of Mechanical & Electrical Engi-neeing, 2015 ,32(8) :1096 - 1099. .《機電工程》雜志:t://www. meem. com. cn.
