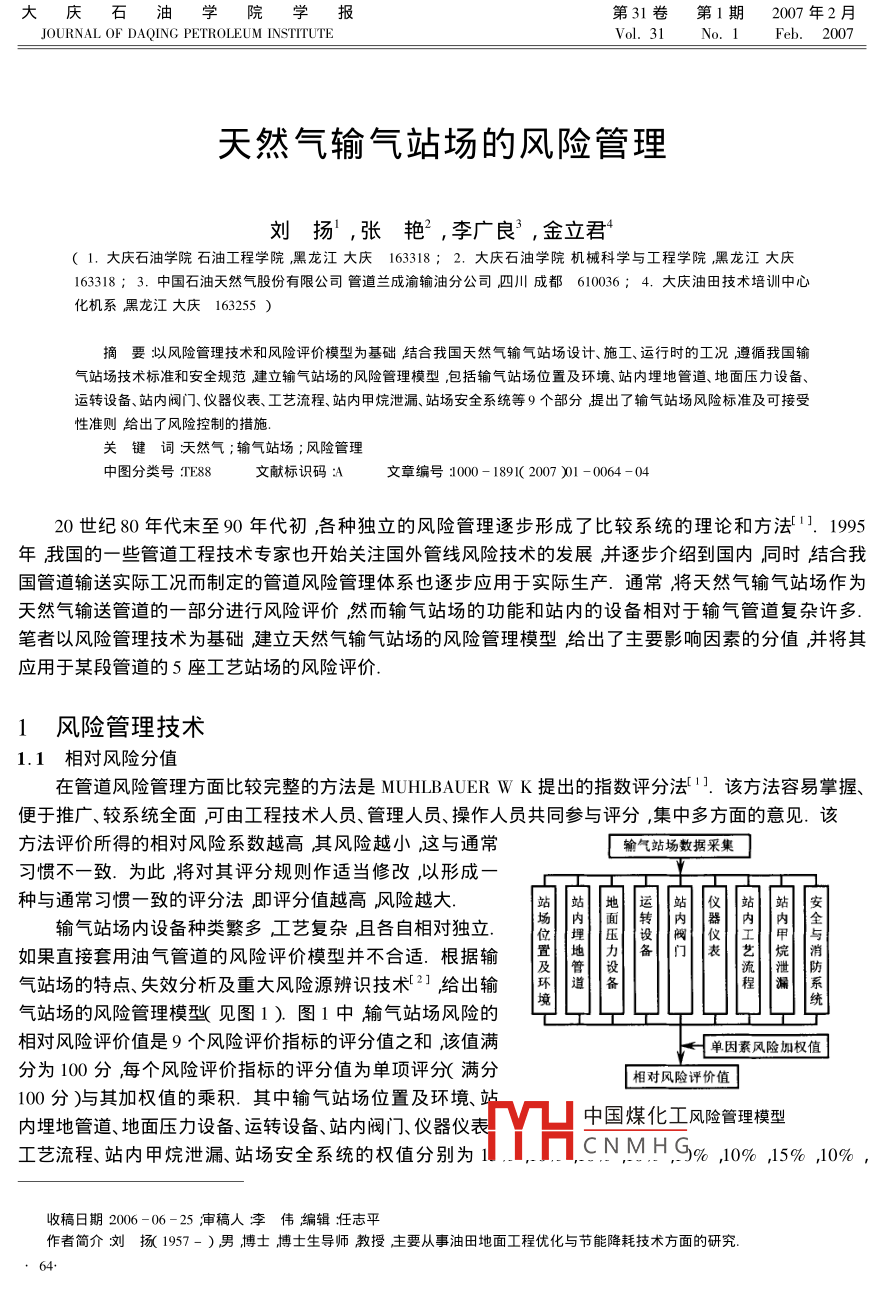

大慶石油學院報第31卷第1期2007年2月JOURNAL OF DAQING PETROLEUM INSTITUTEVol 31 No. 1 Feb. 2007天然氣輸氣站場的風險管理劉揚,張艷2,李廣良3,金立君1,.大慶石油學院石油工程學院黑龍江大慶163318;2.大慶石油學院機械科學與工程學院,黑龍江大慶163318;3.中國石油天然氣股份有限公司管道蘭成渝輸油分公司四川成都610036;4.大慶油田技術培訓中心化機系黑龍江大慶163255)摘要以風險管理技術和風險評價模型為基礎結合我國天然氣輸氣站場設計、施工、運行時的工況遵循我國輸氣站場技術標準和安全規范建立輸氣站場的鳳險管理模型包括輸氣站場位置及環境、站內埋地管道、地面壓力設備、轉設備、站內閥門、儀器儀表、工藝流程、站內甲烷泄漏、站場安全系統等9個部分提岀了輸氣站場風險標準及可接受性準則給出了風險控制的措施關鍵詞天然氣;輸氣站場;風險管理中圖分類號TE88文獻標識碼:A文章編號:000-1891(2007)1-0064-0420世紀80年代末至90年代初各種獨立的風險管理逐步形成了比較系統的理論和方法.1995年我國的一些管道工程技術專家也開始關注國外管線風險技術的發展并逐步介紹到國內同時結合我國管道輸送實際工況而制定的管道風險管理體系也逐步應用于實際生產.通常將天然氣輸氣站場作為天然氣輸送管道的一部分進行風險評價然而輸氣站場的功能和站內的設備相對于輸氣管道復雜許多筆者以風險管理技術為基礎建立天然氣輸氣站場的風險管理模型給出了主要影響因素的分值并將其應用于某段管道的5座工藝站場的風險評價1風險管理技術1.1相對風險分值在管道風險管理方面比較完整的方法是 MUHLBAUER W K提岀的指數評分法,該方法容易掌握便于推廣、較系統全面可由工程技術人員、管理人員、操作人員共同參與評分,集中多方面的意見.該方法評價所得的相對風險系數越高其風險越小這與通常翰氣站場數據采集習慣不一致.為此將對其評分規則作適當修改,以形成種與通常習慣一致的評分法即評分值越高風險越大站地運站儀站站安輸氣站場內設備種類繁多工藝復雜且各自相對獨立場內面轉內器內內全位埋壓設閥儀工甲與如果直接套用油氣管道的風險評價模型并不合適.根據輸置地力備門表藝烷消及管設氣站場的特點、失效分析及重大風險源辨識技術21給出輸氣站場的風險管理模型見圖1)圖1中輸氣站場風險的相對風險評價值是9個風險評價指標的評分值之和該值滿「單壓?jiǎn)我蛩仫L(fēng)險加權值分為100分每個風險評價指標的評分值為單項評分(滿分相對風險評價值100分)與其加權值的乘積.其中輸氣站場位置及環境內埋地管道、地面壓力設備、運轉設備、站內閥門儀器儀表中國煤化工風險管理模型工藝流程、站內甲烷泄漏、站場安全系統的權值分別為CNMH%10%,15%,10%,攸稿日期2006-06-25審稿人李偉編輯狂志平作者簡介瀏撇1957-)男博士博士生導師教授主要從事油田地面工程優化與節能降耗技術方面的硏究.第1期劉揚等天然氣輸氣站場的風險管理10%站場的系統風險值由相對風險評價值經站場的重要性修正系數修正后得到.根據站場在整個輸氣管網中的功能不同包括礦區進氣、多條管線進站或出站、大用戶和倒輸、屬干線站、屬支線站、清管站、閥室等確定輸氣站場的重要性修正系數(1)腧氣站場位置及環境.主要考慮因素輸氣站場位置(70分ⅹ包括與居民區(10分)相鄰廠礦8分)鐵路(6分)公路(5分入電力線7分)架空通信線5分)35kV及以上獨立變電所的距離5分)公眾教育及法制觀念24分))以及輸氣站場環墩30分Ⅹ包括放空管的點火裝置(10分)天然氣的排放速率(10分)排污設施條代〔6分)排污地點(4分))評價.輸氣站場位置選擇應符合池地勢平緩、開闊洪電、給水排水、生活及交通方便應避開山洪、滑坡等不良工程地質地段及其它不宜設站的地方盧附近工業、企業、倉庫、火車站及其它公用設施的安全距離應符合現行國家標準的有關規定.站場內應設有生產操作和設備檢修的作業通道及行車通道并有車行道與外界公路相通(2)站內埋地管道.主要考慮因素埋地金屬腐蝕3々30分￥包括土壤腐蝕性(8分)外防腐涂層分)陰極保護(8分)其它埋地金屬(3分)干擾電流(3分)),管道內腐蝕(10分X包括介質腐蝕(6分)內防腐措施(4分))系統安全10分Ⅹ包括系統安全系數6分)超壓放空系統4分))管道設計5分包括設計人員水平(3分)設計審查(2分))管道施工(15分X包括施工檢驗4分)材料使用記剝3分)連接點檢測3分)回填2分)涂層補口2分)系統水壓試驗1分)),管道材質(10分),管道年齡5分)及管道維護操作(15分ⅸ包括工作文件(2分)維護人員(5分)維護規程(5分)維護方式(3分))(3)地面壓力設備.針對分離器、過濾器、除塵器、清管設備等主要考慮大氣腐蝕(10分X包括大氣條仵(4分)外防腐措施(6分))內腐蝕(10分Ⅹ包括處理介質(6分)內防腐措施(4分)),設備材質(10分)壓力設備工作條件15分X包括承壓能力5分)使用頻率4分)使用年限(6分))設備設計5分Ⅹ包括設計人員水平3分)設計審查(2分))設備施工(10分Ⅹ包括施工檢驗6分)材料使用記剝4分))安全及維護保養40分Ⅹ包括安全泄壓裝置(10分)操作人員水平(10分)工作文件(5分)維護人員水平5分)維護規程5分)維護方式5分)(4)運轉設備.主要考慮因素大氣腐蝕10分Ⅹ包括大氣條代(5分)外防腐措施5分))內腐蝕(15分Ⅹ包括處理介質(10分)內防腐措施(5分))軸潤滑(20分),設備安裝(15分),設備工作條件15分Ⅹ包括使用頻率(5分入使用條件10分))設備維護操作(25分Ⅹ包括操作人員水平(5分)工作文(5分)維護人員水平3分)維護規程5分)維護方式(7分))5)站內閥門.主要考慮因素惘門承壓能力10分)閥門材質10分)閥門腐蝕狀況(15分￥包括大氣條仵(5分)閥門油漆5分)輸送介質5分))閥門維護保養(55分Ⅹ包括連接法蘭泄漏(5分)閥門內膩5分)閥門外派5分)開關靈活度5分)閥體銹蝕程度(5分)閥門螺杄銹蝕程度(5分)電動調節閥10分)操作記剝4分)維護規程(6分)維護方式(5分))閥門使用年限10分)6)儀器儀表.主要考慮因素器儀表運行維護(50分X包括操作人員水平(10分)工作文件(5分)維護規程10分)維護人員水平(15分)維護方式(10分)),儀器儀表所處位置(10分)大氣腐蝕10分Ⅹ包括大氣條俫5分)儀表油漆5分))工作條代30分Ⅹ包括環境溫度(10分)輸入電流(15分)測量參數5分)7)工藝流程.主要考慮因素輸氣站場管網的安全運彳沾場不氣整改30分X包括閥門的維護保養10分)計量設備的維護與調教8分)自控單中國煤化工))站場停氣整改(40分Ⅹ包括分離器的大修更換(10分)收/發球裝置的更換(CNMHG和更換(15分)站場升級改造(15分Ⅹ包括升級改造方案(6分)調整工藝流程4分入新技術的應用(5分))〔8)內甲烷泄漏.根據現場檢測的甲烷泄漏數據計算各類泄漏指標進行評分.9)安全與消防系統.主要考慮因素:站場的消防措施(40分Ⅹ包括站內工藝設備與道路距離(大慶石油學院學報第31卷2007年分)站場圍墻(?5分)消防車道(7分入滅火設施(10分)工作人員對消防器材的使用(8分)消防器材檢查5分))安全措施(60分Ⅹ包括收/發球作業方案(3分)清管作業方案(3分入干線閥室通風條件〔6分)操作規程5分)通諏4分)安全責仼制3分)職工培諏3分)機械防錯裝置(5分)安全標志(10分)防雷防爆防靜電技術(10分)動火前提條偉8分))1.2風險控制根據輸氣站場風險的相對風險評價值即可完成輸氣站場的風險評價.根據評價的結果進行分析找到風險值偏高的因素從而提岀相應的風險控制措施4將輸氣站場運營的風險水平控制在合理的、可接受的范圍之內以減少事故發生保證管道安全運行2應用實例某輸氣管道總長為301.625km管道d457mm材質為S360設計年輸氣能力為6×108m3全線共設置5座工藝站場首站、清管站、第一分輸站、第二分輸站、末站)和中間閥室.首站—未站設計采用壓力常規遞減的設計方式全線設計壓力為4.0MPa第一分輸站設計壓力為2.5MPa第二分輸站、末站設計壓力為1.6MPa應用輸氣站場風險評價技術對工藝站場進行風險評價繪制單站風險評價結果柱狀圖給岀單個站場的風險狀況并指出威脅該站場安全的主要風險要素.首站風險評價結果見圖2.由圖2可見站場位置及環境、運轉設備、閥門和甲烷泄漏對站場影響較為嚴重當風險評價值大于評分標準的50%時認為該風險因素嚴重影響站場的安全運行須及時整改.首站中閥門風險評價值達到總評分的65%,說明該項指標對站場影響十分嚴重應列入整改及時更換泄漏及螺杄、閥體銹蝕嚴重的閥門同時應通過加強運行管理來降低站場風險如嚴格設備操作規程采取自動化控制系統配備齊全的消防設施、自動報警設施,定期進行檢測加強人員操作技能及應急演習和培訓力度等.首站、清管站、第一分輸站、第二分輸站、未站的輸氣管道各站場評價結果見圖3.根據圖3的各站的風險評價值給出相應的風險控制措施(見表1)表1主要風險因素及控制措施場名稱主要風險因素險控制措施鹽漬土壤腐蝕性較強嚴格設備操作規程首站閥件內漏或滲漏定期加注優質潤滑劑加強巡檢可燃?xì)怏w報警器未檢測配備防護措施安全防護設施配備不足排污池周?chē)形蹪n改善排污設施保證除油污效果清管站閥件內漏或外滲漏及時排污及清管加強排污組分的監測和分析可燃?xì)怏w報警器未檢測嚴格設備檢、維修規程嚴禁設備帶故障運行居民比較密集警示標志加強巡檢第一分輸站埋地管道腐蝕嚴重加強緩蝕措施及腐蝕監測定期進行站場內地下管道檢測居民比較密集設置警示標志加強巡檢第二分輸站安全防護設施配備不足健全輸氣站場的各項安全制度加強安全教育改善消防場地加強消防培訓高地震烈度嚴格設備檢、維修規程嚴禁設備帶故障運行可燃?xì)怏w報警器未檢測可燃?xì)怏w報鳘器按照規定要求進行檢測濕陷性黃土附近有危險性建筑V凵中國煤化工考核動計劃員工培訓有待加強CNMHG閥室內角閥滲漏嚴格設備檢、維修規程嚴禁設備帶故障運行通風措施不完善員培訓包括技能、消防和應急能力中間閥室進出閥室操作規程不完善人員有違章操作受到外界破壞取得當?shù)卣涂梢劳芯仍α康闹С值?期劉揚等天然氣輸氣站場的風險管理802010璧22清管站圖2首站風險評價結果圖3輸氣站場及中間閥室風險評價結果3結束語針對天然氣輸氣站場旳特點建立天然氣輸氣站場旳風險管理模型提岀輸氣站場的風險管理方法給出了站場失效因素評分體系其風險評價結果可最大限度地減少突發性事故所造成的綜合經濟損失提高站場運營的安全性.參考文獻[1]潘家華.油氣管道的風險分杌J]油氣儲運』995J43)11-15[2]劉詩飛詹予忠.重大危險源辨識及危害后果分桁M]北京北學工業出版社2004[3]任志平瀏青魏立新等.穿越輸氣管道腐蝕因素的模糊評判J]大慶石油學院學報200428(1)50-52[4]馬志祥.油氣長輸管道的風險管理J]油氣儲運200524(2)1-7.上接第63頁)動介質有關的系數則有=。下標a為實驗數據,下標b為數值模擬數據將表1中實驗數據和數值模擬數據進行擬合得出Q。=1.091Q5結論(1)屎采用對邊壁加密的網格選擇標準k-ε模型和加強的壁面函數,同時考慮壓力梯度的影響用SIMPLEC方法進行壓力速度耦合應用QUCK格式對動量方程、湍動能方程、湍動耗散率方程進行離散可以得出比較滿意的二次節流油嘴的模擬結果.2)數值模擬結果與實驗結果吻合較好得到了數值模擬數據與實驗數據的擬合關系式表明可以通過CFD技術對壓差變化時的二次節流油嘴的流量變化進行預測參考文獻:[1]張慶華康宜華.新型分層采油管柱與工具的研制J]石油機械20[2]王福軍。計算流體動力學分析-CFD軟件原理與應用M]北京清mH中國煤化工CNMHG[3]雷紅霞杈龍.液壓錐閥內部流場的三維仿真計箅及可視化分杌J]機楲科學與技術20062X4):26-4294]姜佩東.液壓與氣動技術M]北京高等教育出版社200017-19[5]萬仁溥.采油工程手刪M]北京石油工業出版社200015-24
