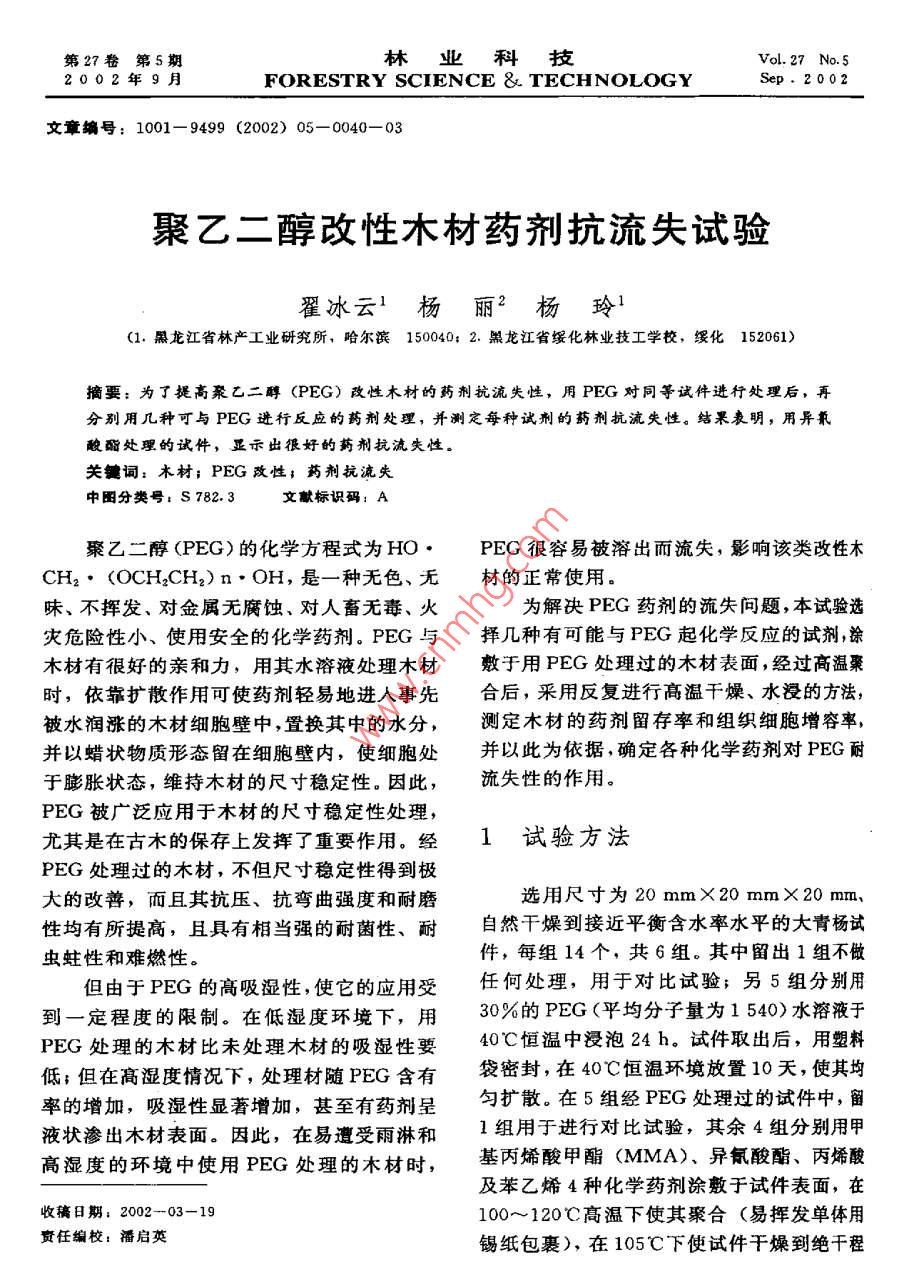

第27卷第5期林業(yè)科技 Vol. 27 No.52002年9月 FORESTRY SCIENCE TECHNOLOGYSep2002文章編號(hào):1001-9499(2002)05-0040-03聚乙二醇改性木材藥劑抗流失試驗(yàn)翟冰云楊麗2楊玲1(1.黑龍江省林產(chǎn)工業(yè)研究所,哈爾濱15000;2.黑龍江省綏化林業(yè)技工學(xué)校,綏化152061摘要:為了提高聚乙二醇(PEG)改性木材的藥劑抗流失性,用PEG對(duì)同等試件進(jìn)行處理后,再分別用幾種可與PEG進(jìn)行反應(yīng)的藥劑處理,并測(cè)定每種試劑的藥劑抗流失性結(jié)果表明,用異瓶酸酯處理的試件,顯示出很好的藥劑抗流失性。關(guān)鍵詞:木材;PEG改性;藥劑抗流失中圖分類號(hào):S782.3文獻(xiàn)標(biāo)識(shí)碼:A聚乙二醇(PEG)的化學(xué)方程式為HO·PEG很容易被溶出而流失,影響該類改性木CH2·(CH2CH2)n·OH,是一種無色、無材的正常使用味、不揮發(fā)、對(duì)金屬無腐蝕、對(duì)人畜無毒、火為解決PEG藥劑的流失問題,本試驗(yàn)選災(zāi)危險(xiǎn)性小、使用安全的化學(xué)藥劑PEG與擇幾種有可能與PEG起化學(xué)反應(yīng)的試劑,涂木材有很好的親和力,用其水溶液處理木材敷于用PEG處理過的木材表面,經(jīng)過高溫聚時(shí),依靠擴(kuò)散作用可使藥劑輕易地進(jìn)入事先合后,采用反復(fù)進(jìn)行高溫干燥、水浸的方法,被水潤漲的木材細(xì)胞壁中,置換其中的水分測(cè)定木材的藥劑留存率和組織細(xì)胞增容率,并以蠟狀物質(zhì)形態(tài)留在細(xì)胞壁內(nèi),使細(xì)胞處并以此為依據(jù),確定各種化學(xué)藥劑對(duì)PEG耐于膨脹狀態(tài),維持木材的尺寸穩(wěn)定性。因此,流失性的作用。PEG被廣泛應(yīng)用于木材的尺寸穩(wěn)定性處理,尤其是在古木的保存上發(fā)揮了重要作用。經(jīng)1試驗(yàn)方法PEG處理過的木材,不但尺寸穩(wěn)定性得到極大的改善,而且其抗壓、抗彎曲強(qiáng)度和耐磨選用尺寸為20mm×20mm×20mm性均有所提高,且具有相當(dāng)強(qiáng)的耐菌性、耐自然干燥到接近平衡含水率水平的大青楊試蟲蛀性和難燃性。件,每組14個(gè),共6組。其中留出1組不做但由于PEG的高吸濕性,使它的應(yīng)用受任何處理,用于對(duì)比試驗(yàn);另5組分別用到一定程度的限制。在低濕度環(huán)境下,用30%的PEG(平均分子量為1540)水溶液于PEG處理的木材比未處理木材的吸濕性要40℃恒溫中浸泡24h試件取出后,用塑料低;但在高濕度情況下,處理材隨PEG含有袋密封,在40℃恒溫環(huán)境放置10天,使其均率的增加,吸濕性顯著增加,甚至有藥劑呈勻擴(kuò)散。在5組經(jīng)PEG處理過的試件中,留液狀滲出木材表面。因此,在易遭受雨淋和1組用于進(jìn)行對(duì)比試驗(yàn),其余4組分別用甲高濕度的環(huán)境中使用PEG處理的木材時(shí),基丙烯酸甲酯(MMA)、異氰酸酯、丙烯酸及苯乙烯4種化學(xué)藥劑涂敷于試件表面,在收稿日期:2002-03-19100~120℃高溫下使其聚合(易揮發(fā)單體用賁任校:潘啟英錫紙包裹),在105℃下使試件干燥到絕干程第5期冰云等:聚乙二醇改性木材藥劑抗流失試驗(yàn)41度。將以上6組試件,同時(shí)進(jìn)行24h水浸水浸、干燥處理后,異氰酸脂涂敷過的試件(10℃)和20h干燥(105℃)試驗(yàn),反復(fù)5比未處理過的試件藥物留存率高81.29%;次。并測(cè)定每次水浸、干燥后重量變化和體而用其他藥劑處理的試件,藥物留存率經(jīng)5積變化情況,測(cè)算出每組試件的藥劑留存率次水浸、干燥后,均比最初降低80%以上。由和木材細(xì)胞增容率的變化情況。此說明,用異氰酸酯涂敷可有效阻止PEG藥劑的溶出(見表1,圖1)2結(jié)果和分析40經(jīng)檢測(cè),用異氰酸酯處理的試件,其藥3530劑抗流失性有明顯的改善。試驗(yàn)結(jié)果表明,用PEG25PEG異氰酸酯異氰酸酯涂敷過的試件,其藥物留存率最初20是38.25%,經(jīng)5次水浸、干燥后降為15PEG丙烯酸17.93%;未用異氰酸酯涂敷而單用PEG處PEG苯乙烯10理的試件,其藥物留存率最初為30.61%,經(jīng)5次水浸、干燥后降為9.89%。相比之下,最50初涂敷過異氰酸酯的試件初始留存率比未處初始1次2次3次4次5次理試件的藥物初始留存率高24.9%,經(jīng)5次圖1藥物留存率表1經(jīng)5次水浸、干燥處理藥物留存率變化情況%項(xiàng)目初始1次2次3次4次5次 PEG30.6119.8415.6213.1311.159.89PEG+異氟酸酯38.2529.525.0122.1119.6317.93 PEG+MMA33.5219.8814.0910.788.216.53PEG+丙烯酸37.1821.2914.6710.838.146.16PEG+苯乙烯36.2820.9314.1510.177.515.72從木材細(xì)胞的增容率看,用PEG處理的試件,其細(xì)胞增容率最初是12.71%,經(jīng)5次18水浸、干燥后降為4.72%;而用PEG處理后14 -PEG再用異氰酸酯涂敷的試件,其細(xì)胞增容率最12PEG異氰酸酯初是16.34%,經(jīng)5次水浸、干燥后降為109.10%。涂敷與未涂敷的試件相比,最初涂8PEG丙烯酸6PEG苯乙烯敷過的試件比未涂敷試件的細(xì)胞增容率高428.56%;經(jīng)5次水浸、干燥處理后,涂敷過2的試件比未涂敷試件的細(xì)胞增容率高初始1次2次3次4次5次92.8%。結(jié)果同樣說明,用異氰酸酯涂敷可有效阻止PEG藥劑的溶出(見表2,圖2)圖2細(xì)胞增容率42林業(yè)科技第27卷表2經(jīng)5次水浸、千燥處理的細(xì)胞增容率變化情況%項(xiàng)目初始1次2次3次4次5次 PEG12.718.847.165.995.264.72PEG+異氰酸酯16.3412.8211.4810.29.449.10 PEG+MMA12.638.667.625.34.793.83PEG+丙烯酸12.388.476.865.534.753.96PEG+苯乙烯12.538.796.995.464.343.75試驗(yàn)結(jié)果證明,異酸酯對(duì)PEG改性木1983,38(5)材來說,是一種很好的藥劑抗流失劑。除異[大越誠等提高乙?；EGMA復(fù)合處理、透明涂氰酸酯外,其他幾種試劑不但未能阻止PEG裝木材的耐候性[]木材工業(yè)1996,51(5)藥劑的溶出,反而在5次水浸、干燥反復(fù)處3陸文達(dá)木材改性工藝學(xué)[M]哈爾濱:東北林業(yè)大學(xué)出版社,1993,6理后,有使藥劑加速溶出的趨勢(shì)。第1作者簡(jiǎn)介:翟冰云(1954年~),女,東北林業(yè)大學(xué)木材加工專業(yè)畢業(yè),現(xiàn)任黑龍江省林產(chǎn)工業(yè)研參考文獻(xiàn)究所副研究員,專門從事木材改性等木材學(xué)方面的[1]佐道健聚乙二醇與木材[]木材工業(yè),研究。 Study on the Medicine BleedResista- Ability of PEG Modified Wood ZHAI Bingyun (Forest Products Industry Institute of Heilongjiang Province, Harbin 150040) Abstract In order to improve the medicine bleed-resistant ability of PEG modified wood, after dealed with PEG, the same test pieces were treated with some kinds of medicine which can react with PEG again, and then measured the medicine bleed-resistant ability of every one. The result showed that the test pieces treating with isocyanate dislayed very good medicine bleed-resistant ability. Key words Wood; PEG modification; Medicine bleed-resistant ability
