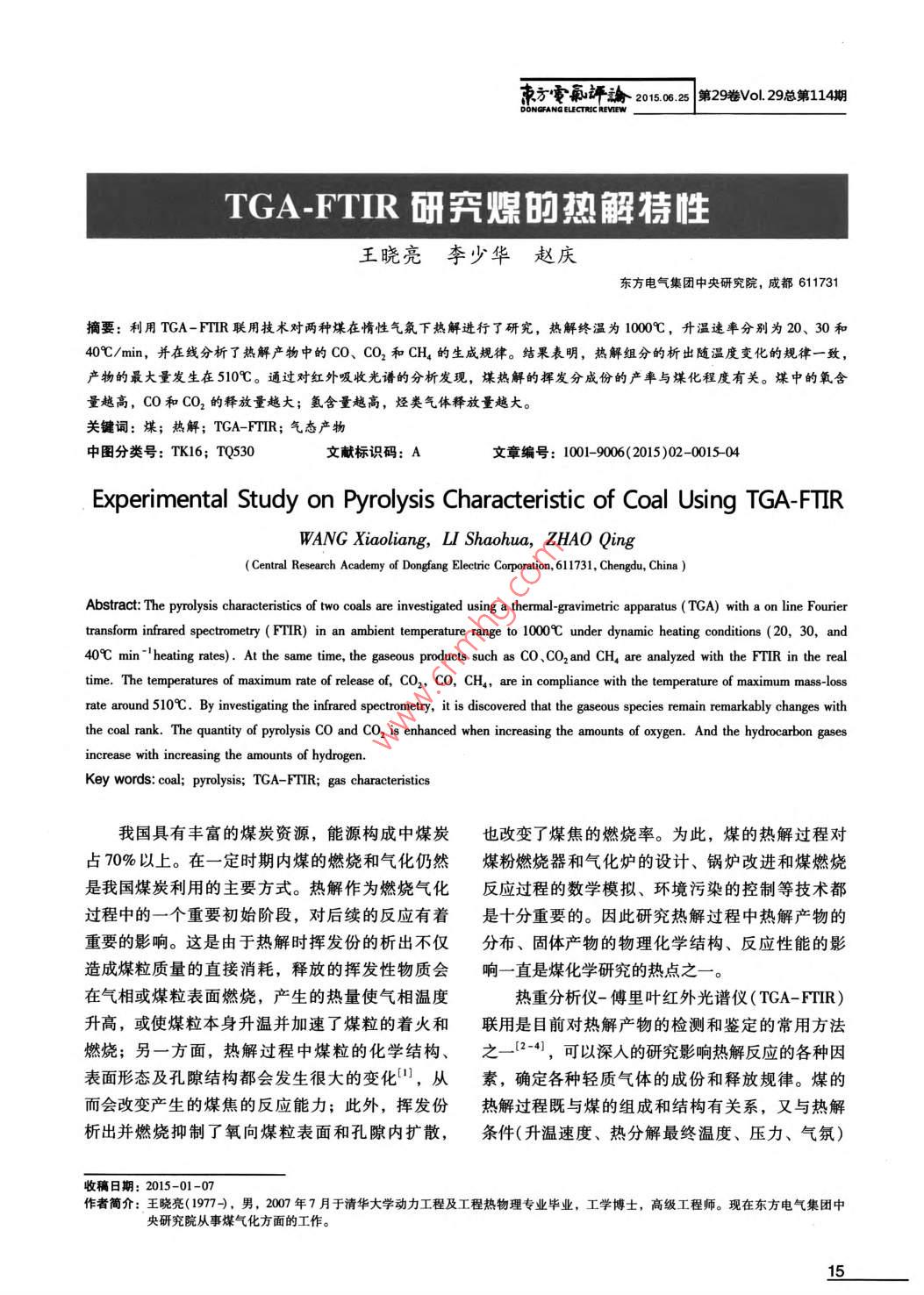

金證2x102卷023總第14TGA-FTIR研究的熱解特性王曉亮李少華趙慶東方電氣集團中央研究院,成都611731摘要:利用TGA-FTR聯用技術對兩種煤在惰性氣氛下熱解進行了研究,熱解終溫為1000℃C,升溫速率分別為20、30和40℃/min,并在線分析了熱解產物中的CO、CO2和CH4的生成規律。結果表明,熱解組分的析出隨溫度變化的規律一致產物的最大量發生在510℃。通過對紅外吸收光譜的分析發現,煤熱解的揮發分成份的產率與煤化程度有關。煤中的氧含量越高,CO和CO2的釋放量越大;氨含量越高,烴類氣體釋放量越大。關鍵詞:煤;熱解;TGA-FTIR;氣態產物中圖分類號:TK6;TQ530文獻標識碼:A文章編號:1001-9006(2015)02-001504Experimental Study on Pyrolysis Characteristic of Coal Using TGA-FTIRWANG Xiaoliang, LI Shaohua, ZHAO QingCentral Research Academy of Dongfang Electric Corporation, 611731, Chengdu, ChinaAbstract: The pyrolysis characteristics of two coals are investigated using a thermal-gravimetric apparatus(TGA)with a on line Fouriertransform infrared spectrometry FTIR)in an ambient temperature range to 1000C under dynamic heating conditions(20, 30, and40C min"heating rates). At the same time, the gaseous products such as co, CO2 and CH, are analyzed with the FTIR in the reatime. The temperatures of maximum rate of release of, CO2, CO, CHa, are in compliance with the temperature of maximum mass-lossrate around 510C. By investigating the infrared spectrometry, it is discovered that the gaseous species remain remarkably changes withthe coal rank. The quantity of pyrolysis CO and CO2 is enhanced when increasing the amounts of oxygen. and the hydrocarbon gasesKey words: coal; pyrolysis; TGA-FTIR; gas characteristics我國具有豐富的煤炭資源,能源構成中煤炭也改變了煤焦的燃燒率。為此,煤的熱解過程對占加0%以上。在一定時期內煤的燃燒和氣化仍然煤粉燃燒器和氣化爐的設計、鍋爐改進和煤燃燒是我國煤炭利用的主要方式。熱解作為燃燒氣化反應過程的數學模擬、環境污染的控制等技術都過程中的一個重要初始階段,對后續的反應有著是十分重要的。因此研究熱解過程中熱解產物的重要的影響。這是由于熱解時揮發份的析出不僅分布、固體產物的物理化學結構、反應性能的影造成煤粒質量的直接消耗,釋放的揮發性物質會響一直是煤化學研究的熱點之在氣相或煤粒表面燃燒,產生的熱量使氣相溫度熱重分析儀-傅里葉紅外光譜儀(TGA-FTIR)升高,或使煤粒本身升溫并加速了煤粒的著火和聯用是目前對熱解產物的檢測和鑒定的常用方法燃燒;另一方面,熱解過程中煤粒的化學結構、之一(2-4,可以深入的研究影響熱解反應的各種因表面形態及孔隙結構都會發生很大的變化,從素,確定各種輕質氣體的成份和釋放規律。煤的而會改變產生的煤焦的反應能力;此外,揮發份熱解過程既與煤的組成和結構有關系,又與熱解析出并燃燒抑制了氧向煤粒表面和孔隙內擴散,條件(升溫速度、熱分解最終溫度、壓力、氣氛)收稿日期:2015-01-07作者簡介:王曉亮(1977-),男,207年7月于清華大學動力工程及工程熱物理專業畢業,工學博士,高級工程師?，F(xiàn)在東方電氣集團中央研究院從事煤氣化方面的工作。束方氟評蠢2002第29卷ol29總第114期ELECTRIC REVIEW等有關5-9。因此,本文使用TGA-FTR對兩種煤樣品進行試驗,其工業分析和元素分析見表1。粉樣品在不同升溫速率下的熱解反應進行了實驗研1.2實驗過程究,分析了各種官能團發生熱解的難易程度,探索熱重分析儀為德國 Netzsch公司出品,型號為熱解過程及輕質氣體如CO0、CO2、烷烴的析出規律。 Netzsch tA-STA409C,傅立葉變換紅外光譜儀為1實驗部分美國 NICOLET公司出品,型號為NEXU670FTR。熱解的氣氛為N2,氮?dú)獾牧髁繛?.1試驗制備50ml/min,熱重分析儀量程為2mg~2g,熱解最本實驗選用鶴壁煤和 Newlands兩種煤樣,經終溫度為1000℃,加熱速率分別為20℃/min、過破碎、研磨和篩分,選取粒徑為60~100μm的30℃/min和40℃/min表1煤樣工業分析和元素分析工業分析(%,ad)元素分析(%,d)煤樣0鶴壁14.267.63.20.3Newlands 2.315.926.357.870.74.31.37.60.32結果與討論DTG曲線2.1熱解的熱重分析圖1為 Newlands煤的TG和DTG曲線變化規1-20℃/min律。鶴壁煤也顯示出了相同的變化趨勢。不同升20℃mTG曲線123溫速率下兩種煤樣的失重曲線、失重速率曲線變3-40℃化趨勢是相同的。由圖1可以看出, Newlands煤在400℃時開始失重,之前的失重較少,主要是水份4006008001000和吸附氣體的析出。在510℃左右,失重速率最圖1 Newlands煤的TG和DTG曲線大,熱解反應最活躍,揮發分析出的量也最大。峰值區域。從該曲線可以確定初始失重溫度、初由圖1還可以看出,隨著升溫速率的增大,DG始熱解溫度。在300℃以前,煤的原始分子在結構曲線的峰值增大,反應的初始溫度和終止溫度均上基本不發生變化,主要是脫除煤粉顆粒吸附的增高,TG曲線向高溫側移動。這是因?yàn)樯郎厮俾蕷怏w和水份,在差熱(DTA)曲線上表現為一個吸不同,熱量從試驗坩鍋外向內傳遞的速率也就不熱低谷,這說明煤作為一種天然大分子有機材料,同,影響了鍋壁與試樣間的傳熱速率,升溫速率其分子結構是復雜的,熱解過程是連續的。高,試樣就沒有足夠的時間接受熱量造成這種現象。2.2熱解DTG與FTR比較雖然升溫速率是影響熱解速率和熱解產物產量的因FTR吸收強度反映被測氣體在某一時刻的總素之一,但由于試驗中的升溫速率均較低(低于濃度。圖3為 Newlands煤在30℃/min下DTG曲100℃/min),在不同的升溫速率下失重曲線的趨勢線與所有熱解氣體紅外吸收強度的對照?qǐng)D。從光和形狀非常相近,最終的失重率也非常相近。譜圖可知,對應水份的析出和揮發分的析出有明圖2為鶴壁煤在加熱速率為30℃/min時的熱顯的吸收峰出現。出峰時間與DTG的峰值條件稍解曲線。由該圖可以看出,加熱初期,試樣質量稍有所滯后,這是因?yàn)闊峤猱a(chǎn)物經過連接管到達的變化比較緩慢,然后進入質量變化比較明顯的光譜儀需要一定的時間所致。為剩評201602第29卷VoL29總第14期DONGFANG ELECTRIC REVIEW110放強度隨時間的變化曲線。在2273cm處的吸收DTA曲線強度先增大后減小,表明了 Newlands煤CO的釋放100規律,即氣體量先增大至一最大值然后減小,大TG曲線600約在325℃時開始釋放CO,在625℃時釋放量最大,然后一直減小,大概在785℃時釋放結束。在2362cm處的吸收率則表現為雙峰,即CO2的釋升溫曲線放量有2個峰值,在低溫下CO2的釋放可以考慮時間/min是樣品內吸附的游離的CO2,大概從400℃時開始圖2鶴壁煤的TGA曲線大量的釋放。在2392cm和3000cm-處吸收強度也是先增大后減小,這2個位置表明了脂肪烴和DTG曲線光強度曲線甲烷的釋放規律。大分子的脂肪烴大概在400℃時0.0開始釋放,而甲烷大概在500℃時達到最大值,到頭形米600℃時釋放結束。而小分子的甲烷釋放稍稍滯0.02后,在570℃時達到最大值,在700℃時釋放結束。含氧官能的產物反應開始后,無論在數量還是反應速度都是很快的,這充分體現了含氧官能團的高的活性和低的活化能。時間/min圖3吸光強度曲線和DTG曲線Newlands鶴壁Newlands煤的揮發含量較高,在480℃時揮發份的釋放強度最高。圖4所示顯示了多組分的吸收峰,在2363cm-處有CO2的吸收峰,在223cm1O02處有CO的吸收峰,在1500cm-和3500cm處有水的吸收峰,在2392和3000cm1處有脂肪烴和甲.00F烷的吸收峰。2128時間/min圖5CO氣體釋放強度隨時間的變化關系對鶴壁煤的熱解產物進行分析。實驗條件和前面 Newlands煤的實驗條件相同,煤樣的質量相同。由圖5、6、7可以看出,鶴壁煤CO、CO2和0.02CH4的釋放規律和 Newlands煤的釋放規律基本相同。這也表明在熱解反應模型中用官能團的一級30002000反應來模擬是可行的。由元素分析可知,鶴壁煤波數/cm圖4煤粉熱解的峰值吸收曲線中氧元素的含量為3.2%, Newlands煤中氧元素的含量為762%,而 Newlands煤的CO和CO2釋放2.3熱解產物的FTR分析量也遠遠大于鶴壁煤,這說明煤中的氧含量越高,對于確定存在的物質,如圖5、6、7所示的釋CO和CO2釋放量就越大。比較兩種煤中氫元素的束方評21502第2卷Vol.29總第14期Newlands(1)不同升溫速率下,兩種煤樣的失重曲線的鶴壁趨勢和形狀非常相近,最終的失重率也非常相近。0.10隨著升溫速率的增大,樣品熱解的某些特征溫度都逐漸升高。(2)煤熱解的揮發分成份的產率與煤化程度有關。煤中的氧含量越高,CO和CO2的釋放量越0.005大;氫含量越高,烴類氣體釋放量越大。時間/min(3)采用熱重和紅外聯機方法可以對煤熱解過圖6CO2氣體釋放強度隨時間的變化關系程中產生的多種氣體成分不經分離地進行實時檢Newlands測、分析。結果測試良好,沒有氣體返混、互相鶴壁干擾現象。但在同樣的FTIR檢測條件下,升溫速0.03率低,試樣用量少會造成煤中低含量元素成分信息丟失。參考文獻[]王曉亮,李少華,趙慶.褐煤快速熱解比表面積及孔隙結構變圖7CH4氣體釋放強度隨時間的變化關系化規律[J].煤炭轉化,2013,36(4):6-9含量可以發現,煤中氫的含量高,熱解氣體中總[2]劉栗,邱朋華,吳少華,等采用TG-FTR聯用研究煙煤熱的烴類氣體的含量就高,反之則低解及熱解動力學參數的確定[J].科學技術與工程,2010,2FTIR檢測分析表明,煤熱解的輕質氣體成份(10):6642-6647有一氧化碳、二氧化碳、水、甲烷以及低分子的3]趙麗紅,郭慧卿,馬青蘭煤熱解過程中氣態產物分布的研究碳?xì)浠衔?。煤的組成和結構決定著熱解氣體的[J].煤炭轉化,2007,30(1):5-9組成。煤中的氧含量越高,CO和CO2的釋放量越4]王鵬,文芳,步學鵬,等煤熱解特性研究[J煤炭轉化,大;氫含量越高,烴類氣體釋放量越大。在試驗2005,28(1):8-13過程中,每次樣品的質量都大于15mg。當試樣質[5]J.-P. Charland, J. A. MacPhee, L. Giroux, et al. Applicationof TG-FTIR to the determination of oxygen content of coals. Fuel量低于一定量時,由于升溫速率較低,產生的氣ocessing Technology, 2003, 81: 211-221體含量會非常的少,在同樣的FTR檢測條件下,[6] Silvera Scaccia.mo. FTIR and kinetics of devolatilization of會造成部分產物檢測不出來造成信息的丟失。Sulcis coal. Joumal of Analytical and Applied Pyrolysis, 20133結語104:95-102[7]蘇桂秋,崔暢林,郝志金,熱重紅外聯用方法在煤質分析中本文利用熱重分析儀和傅里葉紅外光譜儀對的應用[J].儀器儀表學報,2003,24(4):62-63煤在惰性氣氛下的熱解進行了研究。升溫速率分[8]王俊宏,常麗萍,謝克昌.現代儀器分析方法在煤熱解研究中別為20℃/min、30℃/min和40℃/min,熱解終的應用[J].現代化工,2006,26(2):386-390溫為1000℃。用FTIR對熱解產生的氣體進行實時9]周俊虎,平傳娟,楊衛娟,等,用熱重紅外光譜聯用技術研究跟蹤分析,主要結論如下:混煤熱解特性[J].燃料化學學報,2004,32(6):658-665
