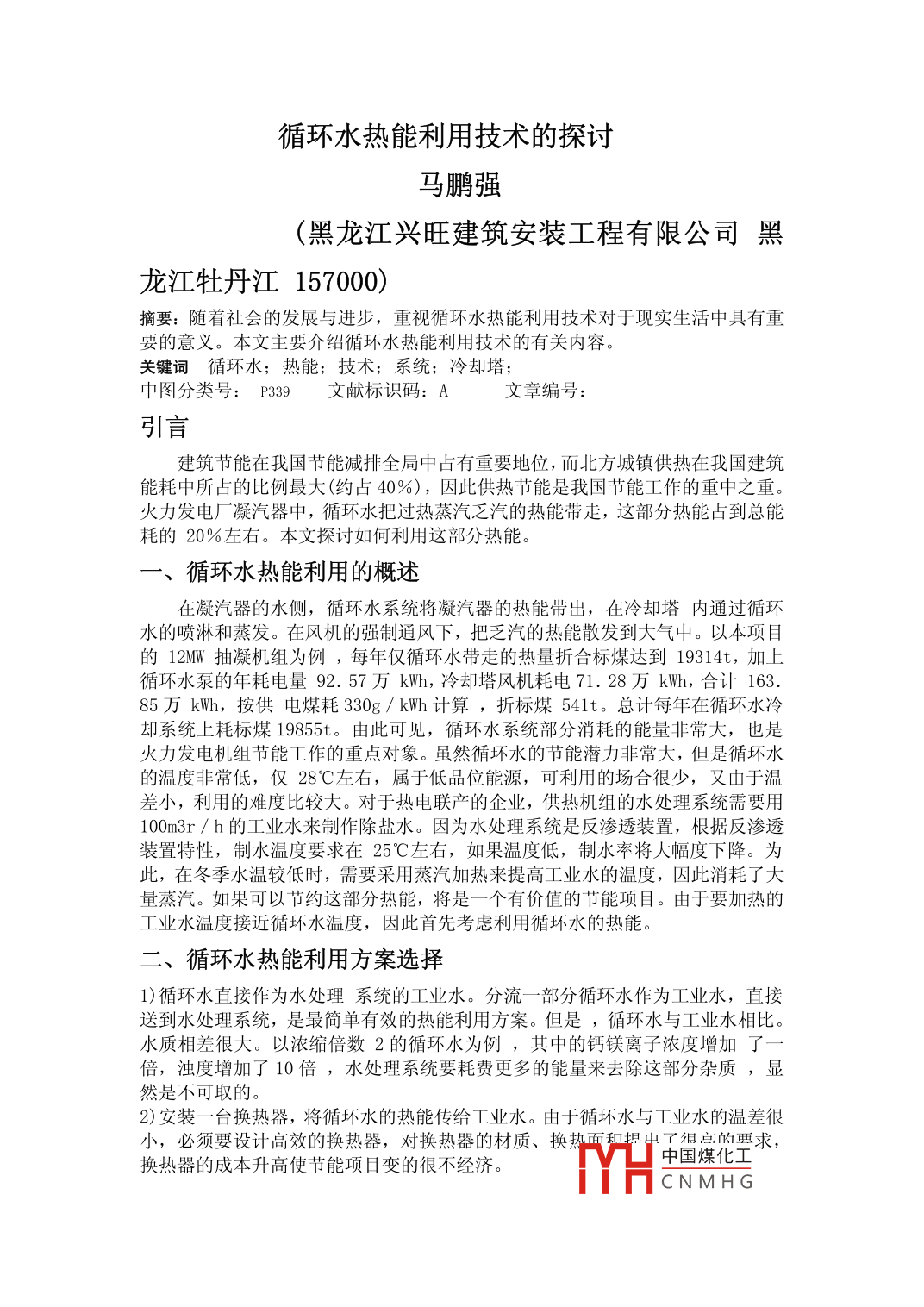

循環水熱能利用技術的探討馬鵬強(黑龍江興旺建筑安裝工程有限公司黑龍江牡丹江157000摘要:隨著社會的發展與進步,重視循環水熱能利用技術對于現實生活中具有重要的意義。本文主要介紹循環水熱能利用技術的有關內容。關鍵詞循環水;熱能;技術;系統;冷卻塔;中圖分類號:P39文獻標識碼:A文章編號建筑節能在我國節能減排全局中占有重要地位,而北方城鎮供熱在我國建筑能耗中所占的比例最大(約占40%),因此供熱節能是我國節能工作的重中之重火力發電廠凝汽器中,循環水把過熱蒸汽乏汽的熱能帶走,這部分熱能占到總能耗的20%左右。本文探討如何利用這部分熱能循環水熱能利用的概述在凝汽器的水側,循環水系統將凝汽器的熱能帶出,在冷卻塔內通過循環水的噴淋和蒸發。在風杋的強制通風下,把乏汽的熱能散發到大氣中。以本項目的12w抽凝機組為例,每年僅循環水帶走的熱量折合標煤達到19314t,加上循環水泵的年耗電量92.57萬kW,冷卻塔風機耗電71.28萬kW,合計16385萬k阽h,按供電煤耗330g/k計算,折標煤541t?？傆嬅磕暝谘h(huán)水冷卻系統上耗標煤19855t。由此可見,循環水系統部分消耗的能量非常大,也是火力發電機組節能工作的重點對象。雖然循環水的節能潛力非常大,但是循環水的溫度非常低,僅28℃左右,屬于低品位能源,可利用的場合很少,又由于溫差小,利用的難度比較大。對于熱電聯產的企業,供熱機組的水處理系統需要用100m3r/h的工業水來制作除鹽水。因為水處理系統是反滲透裝置,根據反滲透裝置特性,制水溫度要求在25℃左右,如果溫度低,制水率將大幅度下降。為此,在冬季水溫較低時,需要采用蒸汽加熱來提高工業水的溫度,因此消耗了大量蒸汽。如果可以節約這部分熱能,將是一個有價值的節能項目。由于要加熱的工業水溫度接近循環水溫度,因此首先考慮利用循環水的熱能、循環水熱能利用方案選擇1)循環水直接作為水處理系統的工業水。分流一部分循環水作為工業水,直接送到水處理系統,是最簡單有效的熱能利用方案。但是,循環水與工業水相比水質相差很大。以濃縮倍數2的循環水為例,其中的鈣鎂離子濃度增加了倍,濁度增加了10倍,水處理系統要耗費更多的能量來去除這部分雜質,顯然是不可取的。2)安裝一臺換熱器,將循環水的熱能傳給工業水。由于循環水與工業水的溫差很小,必須要設計高效的換熱器,對換熱器的材質、換熱而和捍屮了高的更求換熱器的成本升高使節能項目變的很不經濟中國煤化工CNMHG三、循環水熱能利用方案實施分割出部分凝汽器的換熱面積,用工業水替代循環水,直接在凝汽器內加熱,是一個循環水熱能利用的好方法。具體實施時首先要確定分割比例。以循環水流量1600m3/h,工業水流量160m3/h(考慮今后發展加60%余量)計算,凝汽器銅管總數為3432根,分割出的總數應為10%左右。如圖1所示實際數為進水180根,出水182根,總計362根,基本達到設計要求分割隔板位青示意圖進水管180根出水管18根圖1分割比例位置圖分割數量確定后,根據銅管的分布,以60°和120°角的自然縫隙,用鐵板隔開。鐵板的二側與凝汽器的外殼焊接;頂部用蓋板、橡皮和不銹鋼螺栓密閉固定,可以在檢修時打開;底部因靠近銅管不可焊接,只能用環氧樹脂密封。如圖2所示栓螺皮A-A安裝示意圖圖2隔板安裝圖在凝汽器的一端做一個進水小室和出水小室。在凝汽器的另一端做一個連通小室。對應進水小室和出水小室各安裝進、出水管,安裝進、出水閥和旁通閥。進、出水管上還安裝了測溫用的熱電阻,和測壓用的變送器,凝汽器的循環水進ID和工業水進口都安裝了流量計,所有測量信號傳到DCS系統由電腦顯示。管道連接如圖3所示。中國煤化工CNMHG循環水出→去水處理工業水循環水進口圖3管道連接圖四、循環水熱能利用節能效果改造后的循環水系統如圖4所示,凝汽器被分割出1/10用于水處理系統的工業水加熱,原來用于蒸汽加熱的板式換熱器停止使用。每年11月到次年4月需要加熱6個月,實測溫度數據見表1。表1凝汽器的循環水和工業水加熱后的實測溫度(℃)11月12月1月2月3月4月平均溫差循環水進口溫度2086203918091420049194978循環水318030.1627.052539313529.7529.25出口溫度工業水進口溫度15111016977321313192912141298工業水25502558256624.122536245025.12出口溫度工業水平均進水溫度為12.14℃,平均出水溫度25.12℃,平均溫差為1298℃,可以計算出年節能量Qs= mxdxhxTc/Qd=100x180x24x12.98/7000=801(噸標煤)其中:業水加熱年耗能量,噸標煤工業水流量,100m0/h;d—加熱天數,180天;h——每天加熱小時數。24時:Tc——工業水平均進出口溫差,12.98℃Qd-—標煤低位熱值,700kcal/kg僅以工業水提升的溫度計算,每年的節能量折標煤801噸,其中還沒有計算產生這些蒸汽應該要消耗更多的煤(鍋爐熱效率9中國煤化工CNMHG汽輪機35心45c水處瑤系私區厚來用系汽舞熱2環水索敢剩用圖4改造后工藝流程圖工業水替代了部分循環水后,理論上可以減少循環水量10%,而實際上只是通過凝汽器的流速增加,流量并未減少。原因是循環水泵未安裝變頻器,無法調節流量。如果安裝了變頻器,按照減少10%循環水量計算,還可以減少循環水泵的耗電27%。一年可節電12.5萬kWh。按供電煤耗330g/kW計算,折標煤41t,總計該項目每年可節約標煤842t。五、循環水熱能利用前景由上述分析可知,火力發電廠循環水系統可利用的熱能相當大,應用的范圍有待于進一步發掘。如果是熱電聯產企業,如本文所述,首先應考慮水處理系統的工業水加熱;其次,根據政府的節能規定,冬季空調的溫度不高于20℃,循環水的熱能應該可以用于冬季取暖,以循環水系統做一個中央空調,冬季可以不額外耗能,還可以節省冷卻塔風機的耗電;再次,室內游泳池的水溫一般控制在26℃,利用循環水的熱能正合適;其它如溫室大棚,養殖業魚池等等,需要低溫?zé)嵩吹胤?都可以考慮采用循環水的熱能循環水的熱能利用技術實施簡單,投資低。如果由凝汽器制造廠在凝汽器的左右二側預先做好10%和20%二個小室,那么用戶就可以獲得10%,20%,30%、…∷、100%十種不同容量的換熱器,其中可以流通各種需要加熱的水。在原有設備上進行改造時應該注意:當隔絕要求不高,同時小室內外壓差很小時,可以采用本文所述的環氧樹脂密封方案;當隔絕要求較高,或者小室內外有一定的壓差時,應采用焊接形式,必須犧牲一排銅管,焊接時要注意不能使周邊的銅管泄漏,側板和蓋板要進行承壓計算。結束語與太陽能利用、地?zé)崂孟啾?循環水的熱能利用項目投資少,效果好,特別是可以一舉兩得,在利用熱能的同時減少了循環水泵和冷卻塔風機的耗電。低品位熱能利用,技術形式多種多樣,只要開拓思路,認真研究,一定能想岀更多更好的節能新方案,為企業、社會節約更多的能源參考文獻【1】薛兵,王瑞平,魏忠義等.工程熱力學【M】,西安術蟲斷補.9005中國煤化工CNMHG【2】錢頌文.換熱器設計手冊【M】,北京:化工工業出版社.2002.8【3】清華大學建筑節能研究中心.中國建筑節能年度發展研究報告2008[M.北京:中國建筑工業出版社,2008:12.[4]任世英,邵愛云.試談中國小城鎮規劃發展中的特色[J城市規劃,1999,23(2):66-6中國煤化工CNMHG
