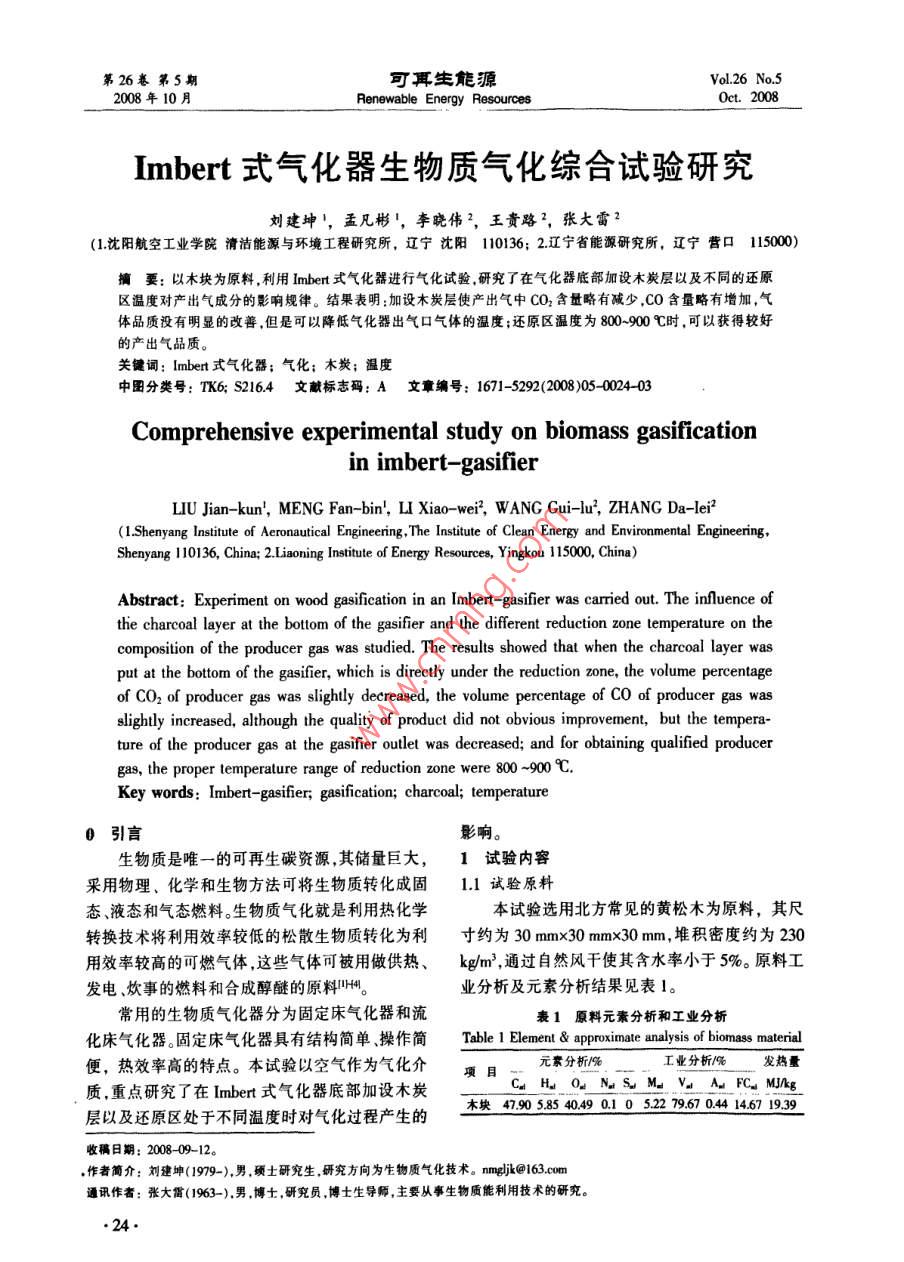

第26卷第5期可再生能源Vol.26 No.52008年10月Renewable Energy ResourcesOet. 2008Imbert式氣化器生物質氣化綜合試驗研究劉建坤'，孟凡彬,李曉偉2，王貴路子，張大雷2(1.沈陽航空工業學院清潔能源與環境工程研究所,遼寧沈陽110136; 2.遼寧省能源研究所，遼寧營口15000)摘要:以木塊為原料,利用Imbert式氣化器進行氣化試驗.研究了在氣化器底部加設木炭層以及不同的還原區溫度對產出氣成分的影響規律。結果表明:加設木炭層使產出氣中CO2含量略有減少,Co含量略有增加,氣體品質沒有明顯的改善,但是可以降低氣化器出氣口氣體的溫度;還原區溫度為800-900C時.可以獲得較好的產出氣品質。關鍵詞: Imbet式氣化器:氣化;木炭;溫度中圖分類號: TK6; S216.4文獻標志碼: A文章編號: 1671-5292(2008)05 00204-03Comprehensive experimental study on biomass gasificationin imbert-gasifierLIU Jian -kun', MENG Fan- bin', L Xiao- wei?, WANG Gui-lu, ZHANG Da-lei?(1.Shenyang Institute of Aeronautical Engineering ,The Institute of Clean Energy and Environmental Engineering,Shenyang 110136, China; 2.Liaoning Insitute of Energy Resources, Yingkou 15000, China)Abstract: Experiment on wood gasification in an Imbert-gasifier was carried out. The influence ofthe charcoal layer at the botom of the gasifier and the different reduction zone temperature on thecomposition of the producer gas was studied. The results showed that when the charcoal layer wasput at the bottom of the gasifier, which is directly under the reduction zone, the volume percentageof CO2 of producer gas was slightly decreased, the volume percentage of Co of producer gas wasslightly increased, although the quality of product did not obvious improvement, but the tempera-ture of the producer gas at the gasifer outlet was decreased; and for obtaining qualified producergas, the proper temperature range of reduction zone were 800 -900 C.Key words: Imbert-gasifer; gasification; charcoal; temperature?引言影響。生物質是唯一的可再生碳資源,其儲量巨大，1試驗內容采用物理、化學和生物方法可將生物質轉化成固1.1 試驗原料態、液態和氣態燃料。生物質氣化就是利用熱化學本試驗選用北方常見的黃松木為原料,其尺轉換技術將利用效率較低的松散生物質轉化為利寸約為30mmx30mmx30mm,堆積密度約為230用效率較高的可燃氣體,這些氣體可被用做供熱、kg/m', 通過自然風干使其含水率小于5%。原料工發電、炊事的燃料和合成醇醚的原料H4。業分析及元素分析結果見表1。常用的生物質氣化器分為固定床氣化器和流表1原料元素分析和工業分析化床氣化器。固定床氣化器具有結構簡單、操作簡Table 1 Element & approximate analysis of biomass material便，熱效率高的特點。本試驗以空氣作為氣化介元素分析/%工業分析/%發熱量質,重點研究了在Imbert式氣化器底部加設木炭A目CHONSMV.AFCMIAE層以及還原區處于不同溫度時對氣化過程產生的木塊47.905.85 40.49 0.1 0 5.22 79.67 0.44 14.67 19.39收稿日期: 2008-09-12。.作者簡介:劉建坤(1979-),男.碩士研究生.研究方向為生物質氣化技術。nmgjk@163.com通訊作者:張大雷(1963-).男,博士,研究員,博士生導師，主要從事生物質能利用技術的研究。.24.劉建坤,等Imbert 式氣化器生物質氣化綜合試驗研究原料的堆積密度較大，在氣化過程中不易形表2未加木炭層的氣體樣品分析數據成空腔和搭橋,可以建立穩定、持續的反應層。Table 2 Gas composition of the producer gas without1.2試驗裝置charcoal layer試驗的核心裝置為改進的Imbert式氣化器。COy% CH/% H/% 0/% N/% CHJ% C0/% LHVAJ.m'311.73 0.17 18.06 0.86 46.00 1.62 21.55 5 361.77在氣化器的不同部位布置熱電偶，用來監測各反10.98 0.15 18.28 0.80 46.38 1.39 22.01 5 347.41應層和出氣口氣體的溫度。該設備的主要特點是11.35 0.15 16.44 1.55 50.21 1.46 18.84 4776.23在喉部均勻布置了噴嘴，通過循環噴嘴的均布配11.20 0.15 18.11 0.74 46.87 1.47 21.46 s 288.848風,在噴嘴下方形成高溫氧化區,使氣化反應進行11.73 0.19 18.54 0.72 46.22 1.47 21.13 5 319.22_得更加充分,進一步提高了氣化效率;在喉口下部表3加設木炭層的氣體樣品的分析數據增設了還原炭層,使產出氣被進-步還原,增加了Table 3 Gas composition of the producer gas with charcoal layer氣體中的可燃成分,同時降低了產出氣溫度。C0O/% CHJ% H)% 0/% Ny% CH/% C0/% UHVNJ.m10.89 0.13 17.21 0.82 49.00 1.43 2051 5 044.94整個系統在負壓環境下運行，其動力由羅茨9.24 0.12 15.78 0.77 48.73 1.27 24.09 5274.21風機提供，氣體流量大小通過調節回流閥的開關10.73 0.15 17.19 0.71 46.87 1.48 22.86 5 368.11程度來進行控制。系統工藝流程見圖1。9.30 0.00 14.40 1.04 50.66 1.19 23.41 4 934.389.48 0.11 16.29 1.15 49.32 1.28 22.37 5 110.23由表2,3的數據可以看出，產出氣中CH，O2,N2,CH4等組分的含量未見變化，但在加設木.炭層氣化器的產出氣體中,C0含量略有增加,CO2含量略有減少,H2含量也有一定程度的降低。圖1系統工藝流程團在氣化器還原區內發生的主要反應:C+CO2=Fig1 Process Aow chart of system2C0-162.41kJ，由吉布斯自由能計算結果得知，1-Imbert 氣化器;2-旋風除塵器;3-噴淋器;4氣水分離器;當還原區溫度達到714以上時，該反應才能向5-過濾器;6-羅茨風機正反應方向進行。本試驗中還原區溫度為840C,1.3試驗過程及方法加設的木炭層的溫度明顯低于還原區溫度,因此試驗時,將氣化器一次性加滿料,封閉加料口反應C+CO2=2CO并不能進行,但在還原層和木炭蓋。打開進氣口和出氣口的閥門,開啟羅茨風機，層之間的過度區的溫度能夠滿足生成CO的溫度將回流閥完全關閉，使氣體流量達到最大,檢查是要求,使少量碳與CO2發生反應,導致氣化氣中否有漏氣點。確定系統密封完好后,打開點火門,CO含量略有增加，反應前后木炭質量和品質沒調整合適的空氣流量，用點火棒點火,啟動氣化反有明顯變化也說明了這一一點。產出氣中H2含量略應,關閉點火門。當產出氣能夠點燃且能持續穩定微降低還缺乏合理的解釋,H2含量略微降低抵消燃燒時,說明氣化反應已達到穩定狀態。通過取樣了CO含量略微增加對氣體熱值的貢獻。泵在羅茨風機后的取樣管用取氣袋取樣，多余氣從布置在氣體出口處的熱電偶的溫度變化可體直接燃燒掉。采用美國生產的HP Varian 3800以看出,在氣化器底部加設木炭層,可以降低產出.氣相色譜儀分析產出氣成分。氣體的溫度。未加設木炭層時,產出氣體的最高溫2試驗結果及討論度可達300 C左右,加設木炭層后,產出氣的最高2.1木炭層的影響溫度為180 C左右。這是因為產出氣在經過木炭在生物質氣化過程中，產出氣體中的大部分層時的阻力增大,延長了氣體的滯留時間,所攜帶可燃成分來自于還原反應，因此還原反應進行的.的熱量被木炭層吸收用于加強還原區的反應。產程度決定了產出氣體的品質。為強化還原反應過出氣體溫度的降低減少了熱量損失，提高了氣化程,在氣化器底部加設術炭層。在相同工況下,在器的熱效率。氣化器底部未加設和加設木炭層的產出氣成分分2.2還原區溫度的影響.析結果見表2,3。氣化溫度是影響氣化反應過程的重要因素之.25.可再生能源2008 ,26(5)一，對產出氣體的組成、分布、氣體熱值有相當大區溫度高于900C,H2的含量隨溫度升高而逐漸的影響。還原反應是吸熱反應,在還原區發生的主降低。還原區溫度接近900 C時,產出氣中H2含要反應有量最高。C+C02=2C0-162.41 kJ(1)還原區溫度對氣體產串和氣化效率的影響見C+H20=C0+H2-118.82 kJ圖3。從圖3中可以看出,隨著還原區溫度的升C+2H20=CO2+2H2-75.24 kJ高，氣體產率和氣化效率逐漸增大，當溫度為H20+CO=CO2+H2- -43.58 kJ(4)500-900 C時,氣體產率為1.70~2.14 m/kg,氣化要使還原反應順利地進行，提高產出氣體的效率為40.3%-76.5%。質量,必須對還原區提供足夠的熱量。試驗初期,士氣北數事產生的氣體無法點燃，這是因為在氣化器內建立的氧化層，尚不能提供足夠的熱量來建立穩定的-50還原層。當還原層的溫度達到400C時，氣體能夠點燃,但是燃燒不穩定。圖2給出了還原區溫度對5氣體組分含量的影響情況。50060070溫度/心圈3溫度對氣體產率及氣化效率的影響Fig.3 Inluence of reduction zone temperature on gas中15-production rate and gasification efciency3結論400 500 600700800900通過試驗研究和分析，可以得出以下一些結溫度心圈2溫度對產出氣組分的影響論。Fig.2 Infuence of reduction zone temperature on producer①在Imbet式氣化器底部加設木炭層,雖然gas composition不能明顯地改善氣體的品質，但是可以顯著降低當還原區溫度低于400C時，生物質中的揮產出氣體的溫度,減少熱量損失,有效提高氣化器發分已大量析出,在氧化區反應生成大量的CO2，的熱效率。雖然此時供氧量不足,揮發分不能完全燃燒,也會②溫度是生物質氣化的重要影響因素，還原產生一定量的CO,但由于還原區的溫度不夠高，區溫度的升高,可以得到品質較好的產出氣,氣體導致反應(1)進行緩慢,因此,此時產出氣中CO2產 率和氣化效率均有提高。試驗結果表明,當占有很大的比例。隨著還原區溫度的升高，反應Imbert式氣化器還原區溫度控制在800~900C(1)的速率呈略微下降趨勢。當溫度升高到700 C時,生物質氣化效果最佳。以后,此時的熱量使反應(1)的速率加快,CO2的參考文獻:含量迅速下降;同時反應(2)的速率也開始加快,1] 應浩,蔣劍春.生物質氣化技術及開發應用研究進展CO的含量隨溫度升高而迅速增加。當還原區溫[]林產化學與工業,2005, 25(S);151-155.度達到900C以后，焦油和固定碳的含量隨反應2] YAO BIN YANG, CHANGKOOK RYU, ADELA KHOR,的進行逐漸降低,CO2的含量會有所增加,CO的et al. Effect of fuel properties on biomass combustion.含量反而會減少。還原區溫度為850 C時,產出氣Part I1. Modelling apprach- idenifcation of the con-中CO含量最高。tolling fcors[].Fuel,200 ,84:2116 -2130.當還原區溫度達到500 C以后,產出氣中H2[3] ORMEROD B. The disposal of carbon dioxide fromfossil fuel fired power stations [C]Eds Elsevier. Ams-的含量開始逐漸增加。隨著還原區溫度的升高,物terdam,1998.料產生的揮發分發生熱解產生H2，當溫度達到4]蔣劍春.生物質熱化學轉化行為特性和工程化研究800C時，部分熱解殘留的固定碳也開始與水蒸[D].南京:中國林業科學研究院,2003.氣發生反應,反應(2)的速率明顯加快,H2的含量5] 馬隆龍,吳創之,環立.生物質氣化技術及其應用[M].迅速增加。隨后H2與02發生燃燒反應,使得還原北京:化學工業出版社,2003.●26.
