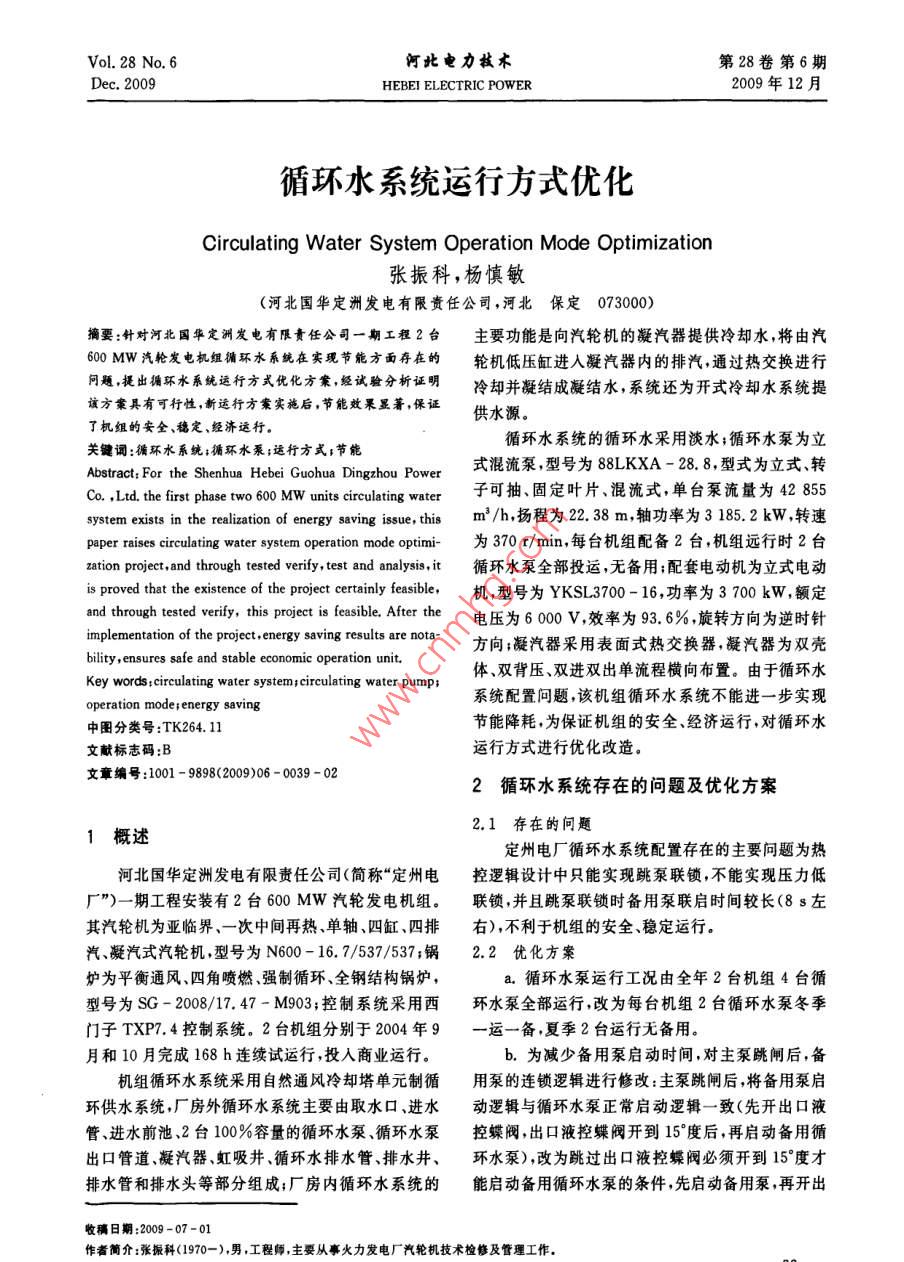

Vol. 28 No 6河此電力軾術第28卷第6期Dec.2009HEBEI ELECTRIC POWER2009年12月循環水系統運行方式優化Circulating Water System Operation Mode Optimization張振科,楊慎敏(河北國華定洲發電有限責任公司,河北保定073000摘要:針對河北國華定洲發電有限貴任公司一期工程2臺主要功能是向汽輪機的凝汽器提供冷卻水,將由汽600MW汽輪發電機組循環水系統在實現節能方面存在的輪機低壓缸進入凝汽器內的排汽,通過熱交換進行問題,提出循環水系統運行方式優化方案,經試驗分析證明冷卻并凝結成凝結水,系統還為開式冷卻水系統提該方案具有可行性,新運行方案實施后,節能效果顯著,保證了機組的安全、穗定、經濟運行。供水源。關鍵詞:循環水系統;循環水泵;運行方式;節能循環水系統的循環水采用淡水;循環水泵為立Abstract: For the Shenhua Hebei Guohua Dingzhou Power式混流泵,型號為88LKXA-28.8,型式為立式、轉co. Ltd. the first phase two6o0 MW units circulating water子可抽、固定葉片、混流式,單臺泵流量為42855system exists in the realization of energy saving issue,thim3/h,揚程為2238m,軸功率為31852kW轉速paper raises circulating water system operation mode optimi-為370r/min,每臺機組配備2臺,機組遠行時2臺zation project, and through tested verify, test and analysis,it循環水泵全部投運,無備用;配套電動機為立式電動is proved that the existence of the project certainly feasible,機,型號為YKSL3700-16,功率為3700kW額定and through tested verify this project is feasible. After the電壓為6000V效率為93.6%旋轉方向為逆時針implementation of the project, energy saving results are nota方向;凝汽器采用表面式熱交換器,凝汽器為雙殼bility, ensures safe and stable economic operation unit.Key words: circulating water system; circulating water pum體、雙背壓、雙進雙出單流程橫向布置。由于循環水operation mode; energy saving系統配置問題,該機組循環水系統不能進一步實現中圖分類號:TK264.11節能降耗,為保證機組的安全、經濟運行,對循環水文獻標志碼:B運行方式進行優化改造。文章編號:1001-9898(2009)06-0039-022循環水系統存在的問題及優化方案1概述2.1存在的問題定州電廠循環水系統配置存在的主要問題為熱河北國華定洲發電有限責任公司(簡稱“定州電控邏輯設計中只能實現跳泵聯鎖,不能實現壓力低廠”)一期工程安裝有2臺600MW汽輪發電機組。聯鎖并且跳泵聯鎖時備用泵聯啟時間較長(8s左其汽輪機為亞臨界、一次中間再熱、單軸、四缸、四排右),不利于機組的安全穩定運行。汽凝汽式汽輪機型號為N600-16.7/537/537;鍋2.2優化方案爐為平衡通風、四角噴燃、強制循環、全鋼結構鍋爐a.循環水泵運行工況由全年2臺機組4臺循型號為SG-2008/17.47-M903;控制系統采用西環水泵全部運行,改為每臺機組2臺循環水泵冬季門子TXP74控制系統。2臺機組分別于2004年9一運一備,夏季2臺運行無備用。月和10月完成168h連續試運行,投入商業運行。b.為減少備用泵啟動時間,對主泵跳閘后,備機組循環水系統采用自然通風冷卻塔單元制循用泵的連鎖邏輯進行修改:主泵跳閘后,將備用泵啟環供水系統,廠房外循環水系統主要由取水口、進水動邏輯與循環水泵正常啟動邏輯一致(先開出口液管、進水前池、2臺100%容量的循環水泵、循環水泵控蝶閥,出口液控蝶閥開到15度后,再啟動備用循出口管道、凝汽器、虹吸井、循環水排水管、排水井、環水泵),改為跳過出口液控蝶閥必須開到15°度才排水管和排水頭等部分組成;廠房內循環水系統的能啟動備用循環水泵的條件,先啟動備用泵再開出收稿日期:200907-01作者簡介:張振科(1970—)男,工程師主要從事火力發電廠汽輪機技術檢修及管理工作VoL 28 No 6阿此電力軾木第28卷第6期Dec.2009HEBEI ELECTRIC POWER2009年12月口液控蝶閥;增加循環水泵出口壓力低時聯啟備用循環水泵在切換過程中倒流水量平均約為循環水泵邏輯。9333t/h,循環水倒流進入凝汽器溫度為32℃,流3優化方案可行性分析出凝汽器可能達到的最高溫度為60℃(低壓缸壓力為20kPa時對應的排汽溫度),循環水最高溫升為為保證修改邏輯后機組能夠安全運行,在定州28℃。凝汽器最大排汽量計算公式(由熱平衡公式電廠1號機組A級檢修期間,做了循環水泵切換試導出)為:驗,并邀請河北省電力研究院以“循環水泵切換對主Q, (i, -ib)=Q2 (ic-ia)(1)機影響”為專題進行試驗分析。式中:Q為循環水流量,t/h;Q2為低缸排汽流量,31試驗過程t/h;i為循環水退水焓值,kJ/kg;i為循環水進水試驗?zāi)M機組運行期間單臺運行循環水泵跳閘焓值kJ/kg;i為低壓缸排汽焓值,kJ/kg;i為凝結后備用泵聯鎖啟動的過程,對2臺泵分別進行運行水焓值,kJ/kg中跳閘工況試驗。在設備聯動過程中,使用超聲波冬季運行工況下,機組正常運行時:Q1=46000流量計對循環水流量進行測量,觀察循環水泵聯動t/h;=134kJ/kg(32℃水溫);i=63kJ/kg(15過程中的循環水流量變化?！嫠疁?;i=2560kJ/kg(低壓缸排汽壓力為5kPa3.2試驗結果時對應的排汽溫度焓值);id=134kJ/kg(32℃水冬季工況下,2臺循環水泵單獨穩定運行流量溫)。代入式(1)可得均為46000t/h左右,運行循環水泵跳閘,備用泵聯Q2=4600×134632=1346th(2)鎖啟動過程中,循環水流量迅速減少,而備用泵啟動后流量逐漸恢復。循環水流量恢復到20000t/h大從式(2)計算結果看,循環水的冷卻能力大于低約需要25s,其中循環水維持負流量(循環水倒流)壓缸排汽量,冬季運行工況下單臺循環水泵正常運時間大約需要10s,最大倒流流量為11000t/h行能夠滿足機組運行要求。3.3試驗分析機組循環水泵切換過程中:Q1=9333t/h;i3.3.1循環水泵切換的水流量分析134kJ/kg(循環水流向改變溫度變?yōu)樵瓉硗怂疁貋y.倒流水量對豎井水位的影響。運行泵跳閘度);i=251k/kg(極端情況下,循環水溫度與蒸后,循環水流量迅速減少,當已經啟動的備用泵開始汽溫度相同);i=2608kJ/kg(低壓缸壓力為20上水后,循環水流量穩定上升,直至達到正常出力。kPa時對應的排汽溫度焓值);id=134kJ/kg(32℃冷卻塔豎井的計算尺寸為5.6m×5.6m×14.97水溫)。帶入式(1)可得m;經過循環水流量積分計算,循環水10s倒流水量Q2=933X(251-1342=41.4:h(3)約為25.92m3,平均倒流流量約為9333t/h;冷卻塔豎井截面積為31.36m2,倒流水量相當于0.84m機組50%額定負荷下的排汽量為602.675t/h,水柱高度,不會導致水塔豎井水位大幅度下降。30%額定負荷下的排汽量為405561t/h,利用插值b.循環水倒流對機組凝汽器運行的影響。由法計算出的排汽量相當于機組負荷則W441.4-405.561于循環水泵切換時對水塔豎井水位影響不大,所以循環水倒流時對機組凝汽器不會造成影響凝汽器(50%-30%)+30%=33.6%(4)水側不會發生抽真空現象。從式(4)計算結果看推算出機組正常運行時,3.3.2循環水泵切換的熱力學分析循環水泵跳閘后,循環水流量會迅速從46000t/h利用循環水流量的變化對凝汽器最大安全排汽下降到逆流的11000t/h,循環水冷卻能力迅速降量進行半定量評估,確定機組運行時的最小負荷。低造成汽輪機排汽不能冷卻進而影響機組真空,導按照最惡劣工況進行計算,循環水平均倒流流量為致機組跳閘,機組安全運行負荷僅為33.6%會影9333t/h,低壓缸排汽溫度取排氣壓力為20kPa時響機組安全運行。機組實際運行中,循環水泵跳閘對應的排汽溫度,其他參數均取設計值利用凝汽器后機組真空下降同時機組會因背壓上升而自動減的熱量平衡計算公式,可以計算出這種工況下的機負荷,所以實際的真空變化較計算略有遲緩機組能組最大排汽量,在小于這個排汽量的情況下可以認否在25s(循環水恢復正常值時間)左右維持真空不為循環水泵聯動是安全的。到跳閘值,還有待實踐檢驗。(下轉第49頁)Vol 28 No 6阿此電力技木第28卷第6期Dec.2009HEBEI ELECTRIC POWER2009年12月證TA二次回路接線的正確性。角法,要求差動TA二次均為Y接線則接線系數b.差動用TA極性安裝要統一,即:變壓器繞均為1。組采用負極性,TA繞組也應采用負極性,且L1端b.平衡系數調整:一般設接近各側二次電流算均朝向各自母線側。TA伏安特性應滿足10%誤差術平均值的那一側作為基本側,選為1;基本側電流曲線,飽和倍數特性應滿足現場運行方式要求。設為l,則其它側平衡系數計算公式為:K=lb/I,c.應優化保護裝置配置選型,盡量選用內、外其中I為其它非基本側二次電流值轉角可靈活整定的保護裝置,避免因裝置設計原因限制主變壓器保護二次回路接線。4更換主變壓器后正確的接線方式d.對于采用TA二次外轉角進行相位校正的通過分析可知:主變壓器差動保護使用的TA主變壓器差動保護,需在裝置投運前進行六角形圖如為同極性,即TA極性端均朝向母線側(常規安裝法檢查其二次接線正確性并使用微機保護測試儀要求),則三角形接線方式為U頭V尾,V頭W尾,對保護裝置本身進行模擬特性檢查。W頭V尾;如果保護用TA一次側極性端朝向主變e.在主變壓器差動保護電流二次回路進行更壓器側(非常規安裝方式),一次設備安裝時應盡量改后,必須在主變壓器首次帶負荷過程中,對差動保避免此種安裝方式,三角形接線方式為U尾Ⅴ頭,護進行向量檢查,測量變壓器各側二次電流的大小V尾W頭,W尾U頭。裝置本身要求主變差動和相位,作出負荷向量圖,各側同名相電流的向量和TA接線均為Y接線。應為零或接近零方表明二次接線正確。還要用高內阻電壓表測量差動回路的不平衡電壓,其電壓應符結束語合繼電保護規程的規定。一般情況下,在額定負荷區外故障主變壓器差動保護誤動跳閘將影響電時,此不平衡電壓不超過0.15V。向量檢查正確網的安全穩定運行。二次回路接線錯誤(如現場施后,主變壓器差動保護方可正式投入運行。工誤接線等),將導致差動保護電流回路極性或相序3變壓器差動保護相位校正錯誤,通過對更換變壓器后不同連接組別后的二次接線錯誤示例進行差動保護誤動原因的分析,并在3.1主變壓器差動保護相位校正方法分析的基礎上更改接線方式,利用差動保護測試儀按常規縱聯差動保護接線,通過電流互感器二對接線方式的正確性進行測試,可保證接線的正確,次接線進行相位校正,稱為外轉角方式;利用微機保避免差動保護的誤動作。護軟件計算的靈活性,直接由軟件進行相位校正,變參考文獻:壓器各側電流互感器二次接線同為星形接法,稱為1韓笑趙景峰邢素娟電網微機保護測試技術[M.北京中內轉角方式,內轉角的計算方法又可分為星形側向國水利水電出版社,2005三角形側(稱Y→△)校正的算法及三角形側向星形[2]蘇文博李鵬博,張高睡繼電保護事故處理技術與實例[M北京:中國電力出版社,2002.側(稱△→Y)校正的算法2種。[3]李玉海,劉聽李鵬電力系統主設備繼電保護試驗[M]3.2接線系數及平衡調整系數的校正北京:中國電力出版社,2005.a.對于外轉角二次接線,TA二次Y接線時接本文責任編輯:王洪娟線系數為1,△接線時接線系數為1.732;對于內轉·?！ぁば　ぁぁぁぁ?·:::s:。(上接第40頁)5結束語4方案實施效果定州電廠采用循環水系統運行方式優化方案后,既保證了機組的安全、穩定運行,又在節能降耗定州電廠循環水系統運行方式優化后,每臺機方面取得了很好的效果。在今后的工作中,1臺循組2臺循環水泵在冬季、夏季工況下均運行正常(1環水泵故障,另1臺備用泵切換運行的邏輯修改方臺循環水泵故障,另1臺備用泵切換運行的邏輯修案還有待檢驗和進一步改進。為進一步實現節能降改方案未經檢驗),與循環水系統運行方式優化前相耗,該廠還將在循環水系統改造,運行方式合理調度比較2臺機組4臺循環水泵全年可節約用電3087等方面來繼續完善循環水系統運行方式萬kWh。本文責任編輯:楊秀敏
