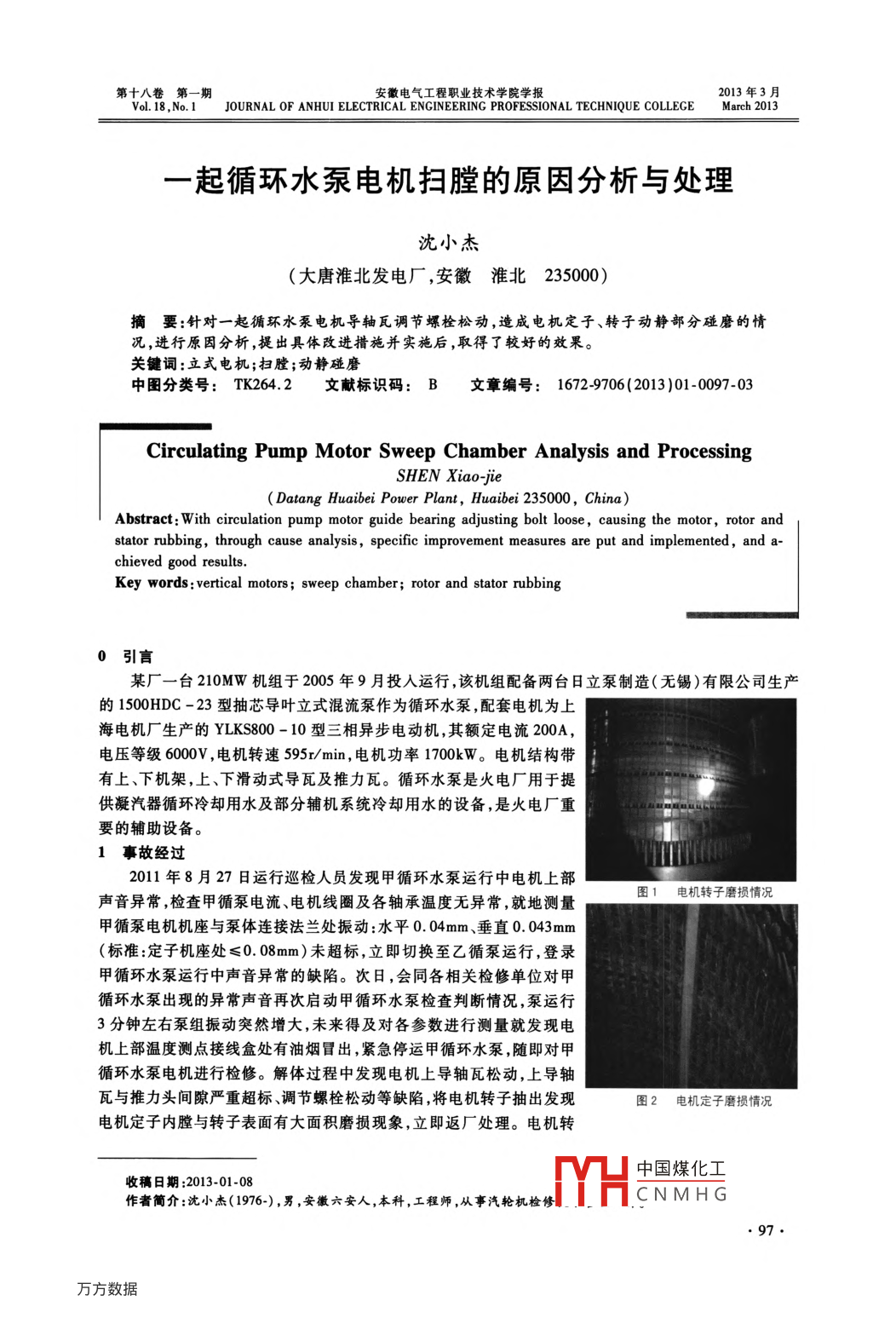

第十八卷第一期安徽電氣工程職業技術學院學報2013年3月Vol. 18,No. 1JOURNAL OF ANHUI ELECTRICAL ENGINEERING PROFESSIONAL TECHNIQUE COLLECE March 2013一-起循環水泵電機掃膛的原因分析與處理沈小杰(大唐淮北發電廠,安徽淮北235000)摘要:針對一起循環水泵 電機導軸瓦調節螺栓松動,造成電機定子、轉子動靜部分碰磨的情況,進行原因分析,提出具體改進措施并實施后,取得了較好的效果。關鍵詞:立式電機;掃膛;動靜碰磨中圖分類號: TK264.2文獻標識碼: B文章編號: 1672-9706 (2013 )01-0097-03Circulating Pump Motor Sweep Chamber Analysis and ProcessingSHEN Xiao-jie( Datang Huaibei Power Plant, Huaibei 235000, China)Abstract: With circulation pump motor guide bearing adjusting bolt loose, causing the motor, rotor andstator rubbing, through cause analysis, specific improvement measures are put and implemented, and a-chieved good results.Key words :vertical motors; sweep chamber; rotor and stator rubbing0引言某廠一臺210MW機組于2005年9月投人運行,該機組配備兩臺日立泵制造(無錫)有限公司生產的1500HDC-23型抽芯導葉立式混流泵作為循環水泵,配套電機為上海電機廠生產的YLKS800-10型三相異步電動機,其額定電流200A,電壓等級6000V,電機轉速595r/ min,電機功率1700kW。電機結構帶有上、下機架,上、下滑動式導瓦及推力瓦。循環水泵是火電廠用于提供凝汽器循環冷卻用水及部分輔機系統冷卻用水的設備,是火電廠重要的輔助設備。1事故經過 .2011年8月27日運行巡檢人員發現甲循環水泵運行中電機上部圖1 電機轉子磨損情況聲音異常,檢查甲循泵電流、電機線圈及各軸承溫度無異常,就地測量甲循泵電機機座與泵體連接法蘭處振動:水平0.04mm、垂直0.043mm(標準:定子機座處≤0.08mm)未超標,立即切換至乙循泵運行,登錄甲循環水泵運行中聲音異常的缺陷。次日,會同各相關檢修單位對甲循環水泵出現的異常聲音再次啟動甲循環水泵檢查判斷情況,泵運行3分鐘左右泵組振動突然增大,未來得及對各參數進行測量就發現電機上部溫度測點接線盒處有油煙冒出,緊急停運甲循環水泵,隨即對甲.循環水泵電機進行檢修。解體過程中發現電機上導軸瓦松動,上導軸瓦與推力頭間隙嚴重超標、調節螺栓松動等缺陷,將電機轉子抽出發現圖2電機定子磨損情況電機定子內膛與轉子表面有大面積磨損現象,立即返廠處理。電機轉中國煤化工收稿日期:2013-01-08作者簡介:沈小杰(1976-),男,安徽六安人,本科,工程師,從事汽輪機檢修|.MYHCNMHG●97●沈小杰:-起循環水泵電機掃膛的原因分析與處理邏輯調整,避免因泵體短暫倒轉對泵組的沖擊引起電機上導軸瓦瓦塊調節螺栓松動,導致電機發生掃膛現象;因機組正在運行不能對出口蝶閥密封面進行檢查,而采取當每次蝶閥液壓自動關閉后再人工手動進行關閉檢查臨時措施,確保出口蝶閥的嚴密性。待機組調停或小修時對出口蝶閥進行檢查修復。(3)加強設備檢修管理。對主要設備應按計劃時間進行全面檢修,提前預控故障風險;點檢員應準確掌握設備劣化趨勢,嚴格控制檢修質量,保證檢修數據準確無誤。將循環水泵電機軸瓦檢查、循環水泵葉輪及其間隙檢查、靠背輪中心復查.出口蝶閥檢查等項目列人今后每次機組小修的標準項目。(4)提高運行、檢修人員的業務水平,對設備結構及其特性要詳細了解、掌握,對運行中發現的缺陷問題能夠進行準確的判斷,避免因?qū)υO(shè)備結構及其特性不夠了解而造成事故的擴大。4修后情況(1)甲循環水泵電機修后空試電機,空載電流63A,測量電機機座與泵體連接法蘭處振動:水平0.003mm、垂直0.009mm,電機定子繞組溫度最高點47C,上軸承推力瓦溫度最高點65C,各參數均在設計標準內。電機空試結束后連接泵與電機兩靠背輪螺栓,全面檢查甲循環水泵系統正常后,采用“順啟”方式開啟甲循環水泵運行(乙循環水泵在運行狀態下),電流185A,測量電機機座與泵體連接法蘭處振動:水平振動0.024mm、垂直振動0.022mm;次日停運乙循環水泵投人聯鎖備用,甲循環水泵單泵運行,電流185A,電機定子繞組溫度最高點49C,上軸承推力瓦溫度最高點69C,測量電機機座與泵體連接法蘭處振動:水平振動0.025mm、垂直振動0.022mm。(2)在2012年6月份機組小修中對該循環水泵電機上下導瓦、推力瓦、泵與電機靠背輪中心等進行檢查,未出現電機上導軸瓦瓦塊調節螺栓松動現象;導軸瓦與推力頭間隙在設計要求范圍內;上、下導軸瓦及推力軸瓦有輕微磨損痕跡;泵與電機靠背輪中心偏差符合設計標準要求;并對循環水泵出口蝶閥密封面進行檢查修復處理。5結論循環水泵是火電廠用于提供凝汽器循環冷卻用水及部分輔機系統冷卻用水的設備,是火電廠重要的輔助設備,- -旦發生事故將會對機組安全、經濟運行產生嚴重影響。該循環水泵電機經上述改進處理后截止目前未發生異常,說明原因分析得當,處理方法正確,可為以后類似問題的處理提供參考。參考文獻:[1] 上海電機廠.大型立式交流電機使用維護說明書[Z].2005.[2]顧德軍,欒 華.極中型異步電動機振動產生的原因及處理[J].防爆電機,2005(3).[3]陳屹,田玉芹.一起循環水泵電機掃膛故障分析及處理[J].華電技術,2010(1).[責任編輯:薛寶]中國煤化工MHCNMH G .，99●
