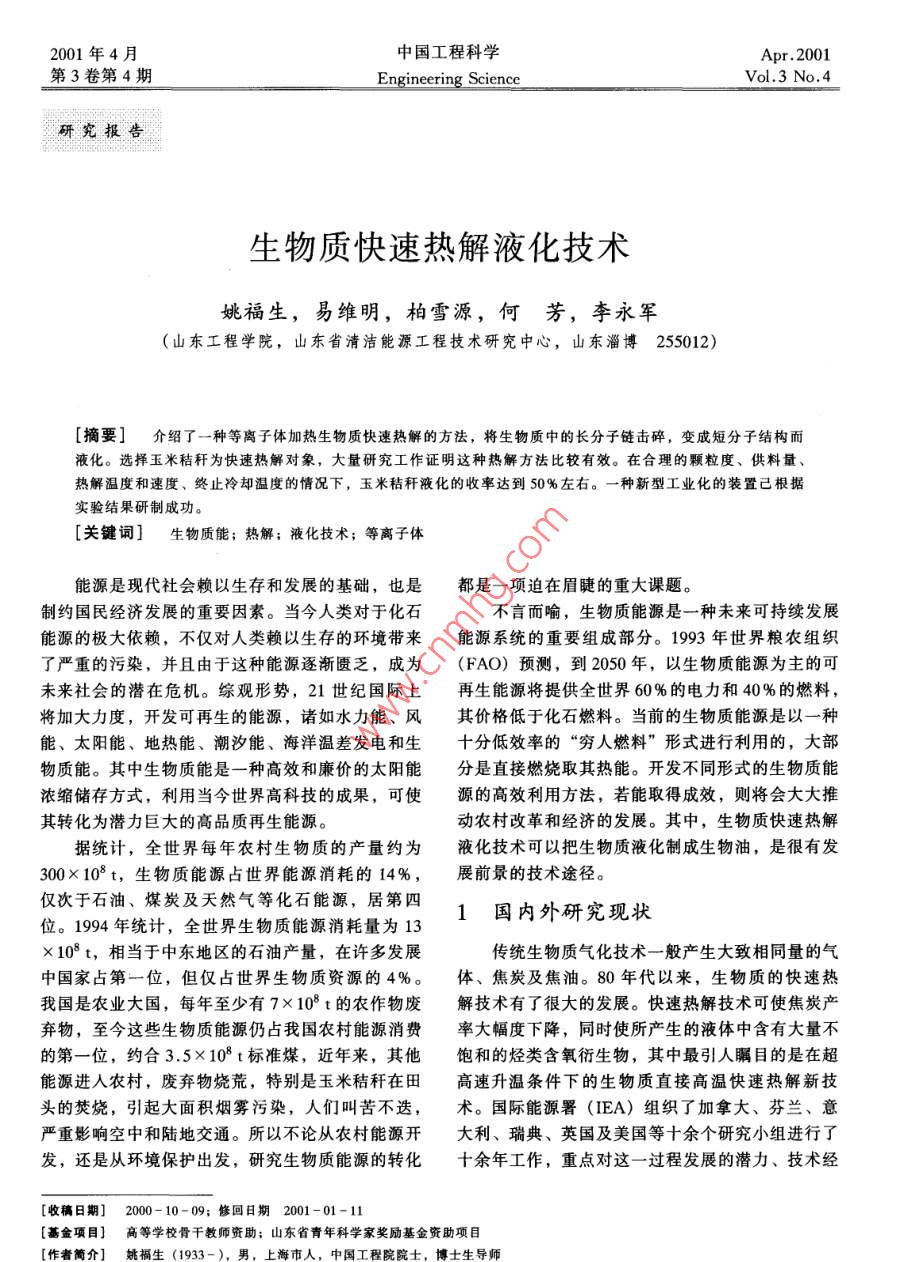

2001年4月中國工程科學Apr.2001第3卷第4Vol. 3 No4研究報告生物質快速熱解液化技術姚福生,易維明,柏雪源,何芳,李永軍(山東工程學院,山東省清潔能源工程技術研究中心,山東淄博255012)[摘要]介紹了一種等離子體加熱生物質快速熱解的方法,將生物質中的長分子鏈擊碎,變成短分子結構而液化。選擇玉米秸稈為快速熱解對象,大量研究工作證明這種熱解方法比較有效。在合理的顆粒度、供料量熱解溫度和速度、終止冷卻溫度的情況下,玉米秸稈液化的收率達到50%左右。一種新型工業化的裝置己根據實驗結果研制成功。[關鍵詞]生物質能;熱解;液化技術;等離子體能源是現代社會賴以生存和發展的基礎,也是都是一項迫在眉睫的重大課題。制約國民經濟發展的重要因素。當今人類對于化石不言而喻,生物質能源是一種未來可持續發展能源的極大依賴,不僅對人類賴以生存的環境帶來能源系統的重要組成部分。1993年世界糧農組織了嚴重的污染,并且由于這種能源逐漸匱乏,成為(FAO)預測,到2050年,以生物質能源為主的可未來社會的潛在危機。綜觀形勢,21世紀國際上再生能源將提供全世界60%的電力和40%的燃料,將加大力度,開發可再生的能源,諸如水力能、風其價格低于化石燃料。當前的生物質能源是以一種能、太陽能、地熱能、潮汐能、海洋溫差發電和生十分低效率的“窮人燃料”形式進行利用的,大部物質能。其中生物質能是一種高效和廉價的太陽能分是直接燃燒取其熱能。開發不同形式的生物質能濃縮儲存方式,利用當今世界高科技的成果,可使源的高效利用方法,若能取得成效,則將會大大推其轉化為潛力巨大的高品質再生能源。動農村改革和經濟的發展。其中,生物質快速熱解據統計,全世界每年農村生物質的產量約為液化技術可以把生物質液化制成生物油,是很有發300×108t,生物質能源占世界能源消耗的14%,展前景的技術途徑。僅次于石油、煤炭及天然氣等化石能源,居第四位。1994年統計,全世界生物質能源消耗量為131國內外研究現狀×10°t,相當于中東地區的石油產量,在許多發展傳統生物質氣化技術一般產生大致相同量的氣中國家占第一位,但僅占世界生物質資源的4%。體、焦炭及焦油。80年代以來,生物質的快速熱我國是農業大國,每年至少有7×10t的農作物廢解技術有了很大的發展?？焖贌峤饧夹g(shù)可使焦炭產棄物,至今這些生物質能源仍占我國農村能源消費率大幅度下降,同時使所產生的液體中含有大量不的第一位,約合3.5×108t標準煤,近年來,其他飽和的烴類含氧衍生物,其中最引人矚目的是在超能源進人農村,廢棄物燒荒,特別是玉米秸稈在田高速升溫條件下的生物質直接高溫快速熱解新技頭的焚燒,引起大面積煙霧污染,人們叫苦不迭,術。國際能源署(IEA)組織了加拿大、芬蘭、意嚴重影響空中和陸地交通。所以不論從農村能源開大利、瑞典、英國及美國等十余個研究小組進行了發,還是從環境保護出發,研究生物質能源的轉化十余年工作,重點對這一過程發展的潛力、技術經[收稿日期]2000-10-09;修回日期2001-01-11蕃金項目]高等學校骨干教師資助;山東省青年科學家獎勵基金資助項目作者簡介]姚福生(1933國工程士生導師中國工程科學第3卷濟可行性及參加國際間的技術交流進行了評估和協產的成本僅為50加元/t(約合人民幣300元/)。調,所發表的報告得出的結論十分樂觀。到1995目前最大處理能力100t/d的裝置正在運行,可產年初,加拿大、意大利、荷蘭和芬蘭等國已有20生7~8MW的電力,供400~500戶家庭使用,余套工業示范裝置在運行中,該技術過程涉及到當取得較可觀的經濟效益,所發表的經濟分析報告指今化工及能源過程中多相流及過程耦合等多項前沿出,目前的生產成本已可與常規化石燃料相競爭。性研究內容,國際上不少知名學者都在參與此工近年來,我國在生物質快速熱解液化技術方面也開作展了一些研究工作。沈陽農業大學開展了國家科委這一技術的關鍵是使生物質達到103~104K/s八五重點攻關項目“生物質熱裂解液化技術”的研的升溫速度及相應的超短接觸時間反應、快速反應究工作。該項目還獲得了聯合國開發計劃署終止技術等可控的熱解條件。根據以上熱解條件,(UNDP)和糧農組織(FAO)的資助,并與荷世界各國相繼開發了輸送流式熱解器、真空熱解吞特大學進行了廣泛的合作。他們在生物質熱裂解器、快速熱解器、快速升溫熱解、漩渦熱解、熱解過程的實驗和理論分析方面做了很有成效的工作。磨、旋轉殼反應器及流化床熱解等多種熱解工藝,浙江大學、科學院化工冶金研究所、河北省環境科其中以顆粒為熱載體的氣固并流下行超短接觸熱解學院等單位近年來也進行了生物質流化床液化實技術較為引人注目。由于以顆粒為熱載體的氣固并驗。山東工程學院開發了等離子體快速加熱生物質流下行超短接觸熱解技術中顆粒的熱容為相同體積液化技術,1999年6月首次在國內利用實驗室設氣體的1000倍,傳熱性能好。將加熱的顆粒(比備液化玉米秸粉,制出了生物油,并進行了成分分如AQO3顆粒)與粉碎成細粉的生物質直接快速接析。目前正在進行工業示范設備研究。觸,可以方便地實現生物質在0.1~0.5秒超短接2山東工程學院對生物質熱解液化技觸時間內使其升溫500~650℃(773~923K),術研究進展斷裂生物質中的高分子鍵,并通過反應器中的氣固快速分離、冷激等過程,獲得最大量的液體產品。為了深入研究生物質快速熱解液化的技術參通過這類快速熱解技術,將分子量為幾十萬到數百數,山東工程學院采用等離子體加熱手段研究了以萬的生物質直接熱解為分子量幾十到一千左右的小玉米秸粉為原料的液化技術。等離子體加熱具有溫分子液體油。當對木材液化時,其液體油的收率可度調節容易,射流速率可調的優點,特別適用于本達70%~80%,僅有少量的氣體,產物中有少量項研究。實驗裝置如圖1所示,主要由四大部分組甚至不含焦炭,熱解所得液體油為黑色,其熱值達成。它們是:等離子體加熱部分;料斗和加料器部22M/kg,是標準輕油熱值的一半。產物的組成分;高溫熱解管部分;冷激部分。中99.7%以上為碳、氫、氧、含有數百種的多環Biomass hopper and化合物,基本不含硫及灰份等對環境有污染的物Feeding system質。所得液態油的粘度較小,=0.04Pa·s,High pressure cooling waterPyrolysis tube Condensate unit具有很好的流動性,在不與空氣接觸的條件下可穩定地存放數星期。液態油中含有多元酚、醇及有機Cooling water酸等多種通過常規石油化工合成路線不易合成的物質,具有廣闊的化工利用前景。Power source近年來,有人通過催化蒸汽重整法,可以將生Argon物質液體油完全地或部分地轉變?yōu)闅錃狻５?生物質液態油深加工研究目前進行得較少,最簡單的方法是直接作為燃料使用。如對這種液態油進行加圖1等離子體加熱生物質快速熱氫和催化加工,使其熱值達到普通輕油水平,并有解液化裝置示意圖更好的穩定性,那么就能與當今石油化工產品的應1 Schematic diagram of plasma heated用接軌1-8mass fast pyrolysis liquefaction equipment根據加拿大提供的資料表明,大規模工業化生第4期姚福生等:生物質快速熱解液化技術通過對裝置的精心調整,成功地實現了玉米秸證。利用普通飼料粉碎機粉碎玉米秸并用40目篩稈的液化工作。表1是一組實驗參數和產油率的例過°,粒度≤0.32mm。表1生物質熱解液化實驗參數舉例Table 1 Experimental parameters of biomass liquefaction氬氣流量入口平均溫度加料量熱解管長出口平均溫度產油率,田固定碳,c/m3h15281.497851.2←注:從表中數據可以看到,生物油產率對于反應條件極其敏感。這一方面說明對于生物質液化面言,影響因素很多,有些因素的交互影響也很大;同時說明,生物質液化實驗的穩定性不足,這在其它研究者那里也得到證實。研究生物質液化必須考慮多種因素和交互作用,要采取科學的實驗設計手段(比如正交實驗)。我們這里因為工作正在展開,下一步實驗改進方案包含了這方面的內容,也將在以后繼續報道通過測量所得到生物油質量以及加料量,可以對于反應時間可以利用已知氬氣的流量、反應得到產油率,利用色質聯用(GC-MS)可以得到管直徑、進出口溫度,并用狀態方程和體積流量公生物油的成分。改變熱解參數可以探討不同條件的式估算。因為熱解反應,在反應管內流動的還有生產油率、生物油成分與熱解條件的關系等等物質蒸汽以及顆粒,這是一個不定因素,它們的存按照表1所設定的條件進行生物質熱解液化實在會增大管內氣體體積流量;同時,因為熱解是吸驗,得到生物油占進料(玉米秸粉)質量的25%熱反應,它使得氣流溫度下降,進而造成管內氣體~51.2%。實驗結果表明,生物油得率與加熱條件體積流量減小。綜合考慮可以假設氬氣氣流以入口關系密切。同時,加料速率也是不可忽視的重要因溫度流經反應管所用時間為熱解反應時間。(對于素,需要深入研究。我們目前在一系列實驗基礎上熱解管內顆粒流動速率,當顆粒濃度不太大時,可計劃進行多因素正交實驗,在表觀上研究加熱條以采取激光多普勒方法測定)件、加料速率等因素對生物油得率的影響。進一步因為這里估算的成分太大,只能說明一種趨將在反應動力學方面研究液化的機理問題勢,僅取表1中最后一組數據進行計算。2.1對于生物質升溫速率和反應停留時間的估算氬氣入口體積流量=1.4978+273生物質快速熱解液化技術的核心是快速升溫和20+273終止反應(停留時間控制)。我們知道,利用等離5.98m3hr=0.00166m3/s子體射流加熱生物質的過程是一個帶有化學反應的反應管直徑25mm,管長1m。由此推算熱解多相流動問題。對于這一多相流動中各相的熱工參反應停留時間為數的測量相當困難,我們目前只能測定等離子體射0.0252×3.14×10.00166×4≈0.3s流出口溫度(也就是表1中所給出的反應入口平均估算生物質升溫速率=溫度)以及反應終點時混合相的顯示溫度(也就是(519-20)0.3=1663≈1600℃/s表1中所給出的出口平均溫度),特別對于這個出2.2生物油的成分分析口溫度很難說它表明了什么。但是,常識告訴我對其中的一種生物油進行了色質聯用分析們,因為熱解反應是吸熱反應,所以這一測定溫度(GC-MS),得到了生物油的化學組成。成分中以應該高于生物質顆粒溫度,并且因為這些溫度數值乙酸最多25.994%。以乙酸為100%較低,熱解反應不很劇烈,測定溫度與生物質顆粒其它相對乙酸的分數大于2%的成分見表2?？偲饻囟鹊牟町惒粦?yīng)很大。作為一種估算,暫且假設這來看,玉米秸粉在這種條件下進行熱解液化處理,出口溫度就是生物質顆粒溫度(在今后實驗中應該設法直接測定生物質顆粒溫度)。產生的生物油的分子量較小,為了增加生物油得率中國工程科學第3卷astOn, (0 4 14M 12.01 14H LM 21.11 22.10_的602403的4靜334:41日4204圖2生物油色譜分析峰值譜Fig 2 Gas chromatogram of bio-oil表2生物油主要成分的相對成分比例表3生物油定性分析結果Table 2 Chemical components relativeTable 3 Qualitative analysis of bio-oilcomposition in bio-oil化合物名稱成分名稱相對比例/%成分名稱相對比例/%較普通的化工原料,價:3750元/t甲醇化工原料,溶劑,價:43000元/t1,4-二甲基吡唑醫藥中間體,化工原料,價:數萬元環戊烯7.2252.丁酮-1-醇16.076香蘭素香料,醫藥中間體,價:84000元丁醚甲酸8.918丙酸12.336苯酚2,6二甲氧基苯酚合成香料的原料,價:數萬元對甲基苯酚5.758間甲基苯酚2,3,4三甲基2環戊烯1酮化工原料,中間體3甲基2羥基2環戊烯1酮化工原料,中間體可以考慮適當降低熱解溫度,調整停留時間,使生苯酚化工原料,價:7000元/物油產率達到較高水平。同時,考慮產物的價值,2,3二羥基苯并吱哺化工原料,中間體也需要調整運行參數1,1,2三甲基3(2’甲基烷)較少見圖2是產物的色譜分析譜圖,峰值上的數字是環丙烷相應產物析出時間,t/mino對另外的試樣使用色一質聯用設備進行了定性由此可見,生物質快速熱解液化得到的產物組分析。得到的分析結果見表3。成因熱解條件變化可能發生變化。進一步研究熱解第4期姚福生等:生物質快速熱解液化技術67條件與產物成分的關系顯得十分必要,以便增加高參考文獻附加價值的產品,提高項目經濟效益。[1] Sipila K, et al. Characterization of biomass-based flash在實驗室研究基礎上,開發了生物質快速熱解pyrolysis oils[J]. Biomass and Bioenergy, 1998,14(2):液化工業示范裝置。該裝置采用陶瓷球為熱載體;103~113應用下行反應器;配合離心分離反應終止技術可以2] Wang D,eta. Production of hydrogen from biomass by實現生物質液化。此技術已經申請了國家專利。目catalytic steam reforming of fast pyrolysis oils[J]. Energy and Fuels,1998,(12):19~24前的處理能力為30kg/h。在此基礎上將研制300[3 Minowa T, et al. Thermochemical liquefaction of indonekg/h的工業化裝置,有條件的地區可以考慮利用sian biomass residues[J]. Biomass and Bioenergy, 1998余熱資源,進一步提高項目經濟性。14(5/6):517~5243結束語[4] Solter E J Of biomass, Pyrolysis, and liquids therefrom[AJ. In: Pyrolysis Oils From Biomass[C]. ACS Sym po生物質液化是生物質能源利用的一條有效途sium series 376. 1988: 1-7徑。研究符合我國國情、具有獨立知識產權的適用5] Hayes R D. Biomass pyrolysis technology and products:A技術是解決問題的關鍵所在。我國應該在這方面加Canadian viewpoint[ A]. In: Pyrolysis Oils From Biomass大投人。基于農業生產廢棄物的液化技術研究最具[C]. ACS Symposium Series 376, 1998.8-15中國特色,其結果配合其它有效處理方式,可以綜[6】Royc, et al. Processing of wood chips in a semi-contintous multiple-hearth vacuum-pyrolysis reactor[A]. ACS合解決目前農村秸稈利用的技術制約,達到良好的經濟、社會效益[7] Diebold J, et al. Production of pyrolysis oils in a Vortex研究表明,生物質液化產物—生物油不僅可Reactor[A]. ACS Symposium Series 37 6[C], 1988.31以作為燃料獲得應用,同時也是一些重要化工原料的來源。可以預見,在后石油時代,生物質資源是[8] Biomass to gasoline: Upgrading pyrolysis vapors to aro人們獲取目前常規的化工原料的途徑之一。對于生h zeolite catalysis at atmosp heric pres物質液化技術的深人研究可以在機理上探究液化規sure[ A]. ACS Symposium Series 376[C], 1988. 264律,為更有效地實現生物質資源化利用提供強有力的保證。[9]易維明,何芳,李永軍,等,生物質在等離子體攜帶流中熱解液化技術的研究[A].ICME2000論文集[C],上海,2000Biomass Fast Pyrolysis Liquefaction TechnologyYao Fusheng, Yi Weiming, Bai Xueyuan, He Fang, Li YongjunShandong Research Center of engineering Technology forClean Energy, Zibo, Shandong 255012, ChinaAbstract] A method of plasma heated biomass fast pyrolysis liquefaction was reported. The very high heatrate could cause the cracking of the long chain molecular structure in biomass. The solid-state biomass then wasconverted into liquid state. The biomass used in experiments was pulverized corn stork. The experimental resultsshowed that this kind of liquefaction technique was effective Under proper conditions, more than 50% of cornstork could be converted into liquid, the bio-oil. a prototype has been constructed according to the test resultsI Key words] biomass energy: pyrolysis; liquefaction; plasma
