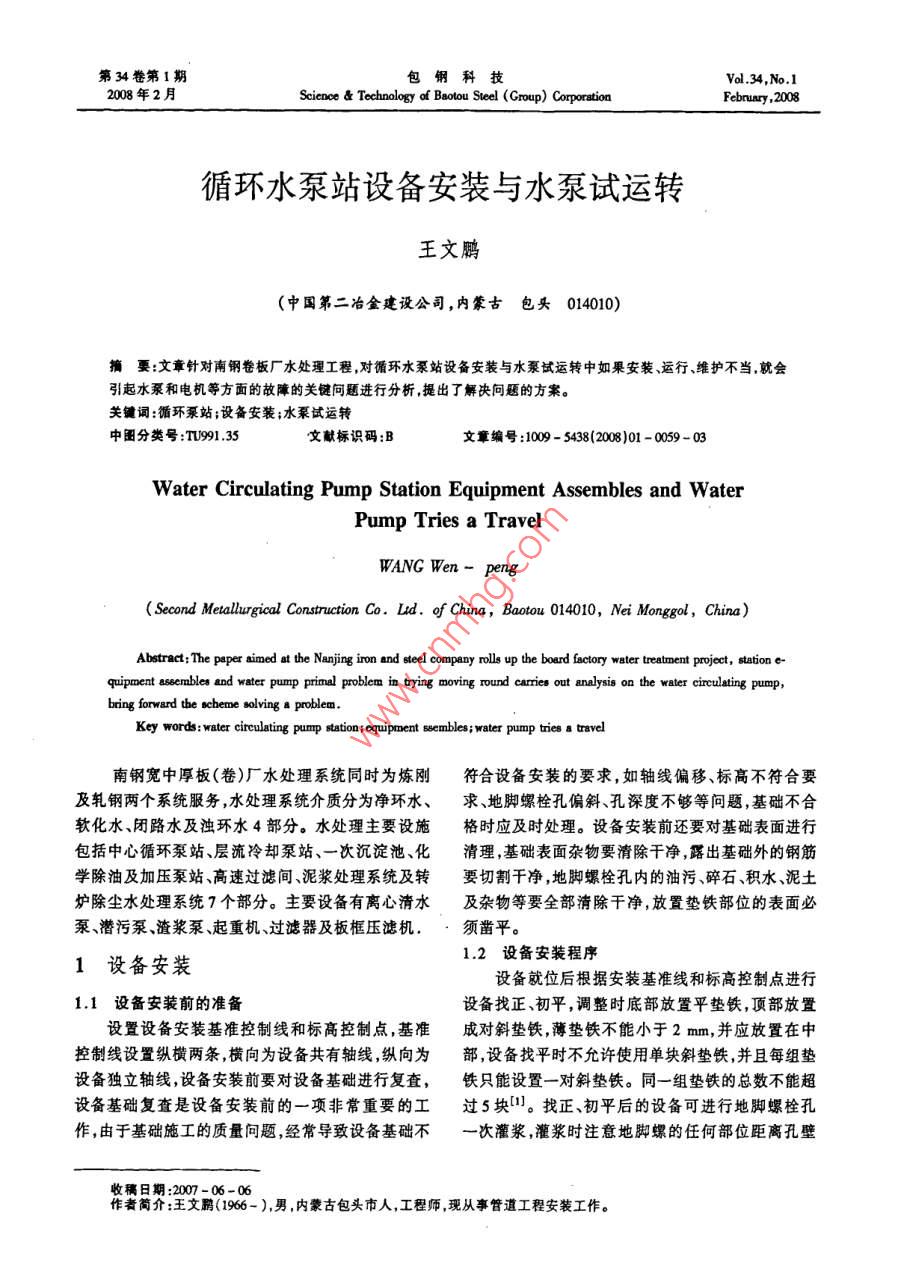

第34卷第1期包鋼科技Vol.34,No.12008年2月Scicence & Technology of Baotou Sueel (Croup) CrporationFebnuary 2008循環水泵站設備安裝與水泵試運轉王文鵬(中國第二冶金建設公司,內蒙古包頭014010)摘要:文章針對南鋼卷板廠水處理工程,對循環水泵站設備安裝與水泵試運轉中如果安裝、運行、維護不當,就會引起水泵和電機等方面的故障的關鍵問題進行分析,提出了解決問題的方案。關鍵詞:循環泵站;設備安裝;水泵試運轉中圖分類號:TU991.35文獻標識碼:B文章編號:1009- 5438(2008)01 - 0059 -03Water Circulating Pump Station Equipment Assembles and WaterPump Tries a TravelWANG Wen- peng(Second Mealurgical Constnuctin Co. Lad. of China , Baotou 014010, Nei Monggol, China)Abstract;' The paper aimed at the Nanjing iron and seel company rolls up the board factory water treatment project, station equippent 8s8embles and water pump prinal problem in trying moving round carries out analysis on the water circulating pump,bring forward tbe ochemne solring a problem.Key words:water cireulating pump station;equipment sembles; water pump tries a ravel南鋼寬中厚板(卷)廠水處理系統同時為煉剛符合設備安裝的要求，如軸線偏移、標高不符合要及軋鋼兩個系統服務,水處理系統介質分為凈環水、求、地腳螺栓孔偏斜孔深度不夠等問題,基礎不合軟化水、閉路水及濁環水4部分。水處理主要設施格時應及時處理。設備安裝前還要對基礎表面進行包括中心循環泵站、層流冷卻泵站、一次沉淀池、化清理,基礎表面雜物要清除干凈,露出基礎外的鋼筋學除油及加壓泵站、高速過濾間、泥漿處理系統及轉要切割干凈,地腳螺栓孔內的油污、碎石、積水、泥土爐除塵水處理系統7個部分。主要設備有離心清水及雜物等要全部清除干凈，放置墊鐵部位的表面必泵潛污泵、渣漿泵、起重機過濾器及板框壓濾機.須鑿平。1.2設備安裝程序1設備安裝設備就位后根據安裝基準線和標高控制點進行1.1設備安裝 前的準備設備找正、初平,調整時底部放置平墊鐵,頂部放置設置設備安裝基準控制線和標高控制點,基準成對斜墊鐵，薄墊鐵不能小于2 mm,并應放置在中控制線設置縱橫兩條,橫向?yàn)樵O(shè)備共有軸線,縱向?yàn)椴?設備找平時不允許使用單塊斜墊鐵,并且每組墊設備獨立軸線,設備安裝前要對設備基礎進行復查,鐵只能設置一對斜墊鐵。同一組墊鐵的總數不能超設備基礎復查是設備安裝前的一項非常重要的工過5塊1。找正、初平后的設備可進行地腳螺栓孔作，由于基礎施工的質量問題,經常導致設備基礎不一次灌漿,灌漿時注意地腳螺的任何部位距離孔壁收稿日期:2007-06-06作者簡介:王文鵬(1966- ),男,內蒙古包頭市人,工程師,現從事管道工程安裝工作。60包鋼科技第34卷的距離均應大于15 mm,螺栓底部不能與孔底接觸，填的濾料是確保水質處理效果的關鍵,所以對濾料地腳螺栓要保持垂直,露出設備底座的絲長要符合的選用裝填的處理是否正確,都會直接影響水質處技術要求,一般應為螺栓直徑的1/3-1/2。一次灌理的效果與過濾器的正常運行。對此,必須嚴格采漿后待強度達到要求方可進行設備精平,設備精平用規定的濾料,確保各種濾料的技術性能及規格標時要進行垂直度、平面度、同軸度等檢查并符合相關準,濾料在裝填前,必須將濾料清洗干凈,然后按照技術標準,設備精平后，墊鐵應露出設備底座外緣,各種濾料級配要求分層裝填。平墊鐵應露出10~ 30 mm,斜墊鐵應露出10-50 mm。精平后可緊固地腳螺栓,點焊固定墊2設備配管及閥門安裝鐵。復查工無誤后進行2次灌漿。2.1設備配管1.3 主要設備安裝與設備連接的管道,先進行設備接口配管,再進.起重機的安裝:起重機吊裝之前,要檢查軌道跨行遠離設備部分的配管,其固定焊口要遠離設備,避度、軌道頂面縱向傾斜度、軌道縱向彎曲及同-截面免設備附近應力集中,與設備連接的管道應單獨設內兩平行軌道標高差[2],符合規范要求后方可進行置支撐,管道安裝合格后,設備不得承受額外的附加安裝。起重機吊裝就位后調整小車車輪踏面與軌道載荷。設備配管有2個問題必須引起高度重視，-之間的間隙,調整車輪輪緣內側與軌道翼緣間的間個是泵前管道- -定要保持干凈;另一個是設備配管隙,調整其制動器,使其符合技術要求,起重機安裝引起的設備附加載荷或設備附近應力集中，雖然在完畢,要進行空負荷、1.25倍靜負荷、1.1倍動負荷施工前已作為重點控制對象,但本工程仍出現過上試運轉,靜負荷、動負荷試運轉時間不少于10 min。述問題,在試車時出現水泵異常聲響,及時發現后經試運轉合格并取證后,方可正式投入運行。離心泵和電機的安裝:水泵基礎驗收合格后,將過檢查發現水泵內有異物。另外在運行過程中出現泵體吊裝就位,進行設備的找平、初平,一次灌漿待水泵異常震動，判斷為配管引起設備附近應力集中，強度達到要求后,用斜墊板調整,進行設備的精平,切斷設備附近管道重新安裝后得以解決。尤其是高泵的縱橫向水平度為0.1/1 00053],泵軸中心線與電壓水泵要特別注意這方面的問題。機中心線應在同一軸線上,采用聯軸器直接傳動時,水泵吸水管應有不小于5/1 000的坡度坡向水兩聯軸器應同心,其相臨2個垂面應平行,其間腺一泵進口,避免吸水管積存空氣,吸水管中的變徑管應般為2~3 mm,找正后，各地腳螺栓必須充分緊固，采用偏心漸縮管,漸縮管上邊成水平,以免產生氣囊。2次灌漿前須將墊板組點焊固定牢固。壓濾機的安裝:壓濾機即脫水裝置,用于將泥和2.2閥門安裝水分離。泥漿處理間2層平臺上設有板框壓濾機，閥門安裝前首先應按規范要求進行強度及嚴密重量為41.2t,壓濾機為整體安裝,體大量重,像板性試驗,合格后方可安裝。安裝前要檢查其法蘭密框壓濾機這樣的大型室內設備安裝前必須首先考慮封面是否完好、操作機構和傳動裝置是否靈活可靠,吊裝就位向題，要在結構未封頂(或外墻砌體未封安裝前要開關--到兩個行程,看其開關是否到位,指閉)前將設備吊裝就位,最好在設備吊裝前將設備基針是否能夠與開、閉的狀態同步,與有缺陷應通知供礎先施工完畢,設備直接就位。設備就位后要做好貨單位予以處理。閥門安裝方向的判定是非常重要設備覆蓋保護工作。壓濾機安裝時主要對其軸線、的一個環節,施工時要注意按介質流向判定并確定標高和底座水平度進行調整,縱、橫向中心線極限偏其安裝方向,一般情況下閥門承壓面(迎水面)是迎差均為+2mm;標高極限偏差為士5mm;底座的水向介質流向安裝的,但并不是所有閥門都是這個方平公差為0.5/1 000。向,主要看閥門起什么作用,例如泵房末端設置的閥過濾器安裝及濾料裝填:過濾器安裝時墊鐵間門,其安裝目的是為了切斷用戶區的水返回到泵站，距一般不大于500~ 1 000 mm,可以用千斤頂輔助找在泵站內管道及設備檢修時使用,其受力面(迎水平,對其軸線、底座標高及罐體的垂直度進行調整，面)應該是迎向用戶 方向的，如果方向裝反,泵站檢縱、橫向中心線極限偏差均為+3 mm;標高極限偏修時就會出現閥門關閉不嚴密，高點用戶水流回泵;差為+3 mm;鉛垂度公差為1.5/1 000。過濾器內充站的現象 ,從而嚴重影響泵站的正常檢修工作。第1期循環水泵站設備安裝與水泵試運轉61大同樣會引起壓力下降,流量過大，電機過載,超負3水泵負荷試車荷運行。要通過調節泵后閥門來控制壓力和流量, .水泵調試前先進行電機無負荷試運轉,電機無其壓力不能偏離水泵揚程過大,待同-泵組啟動數負荷試運轉合格后再進行水泵負荷試車,水泵負荷目達到設計數目時,可同時加大泵組內各臺水泵出試車先手動后電動,最后進行自動控制操作。水管路閥門開度,此時系統在設計工況工作,觀察壓3.1 試車準備力,流量,電流等指示情況,一般均應滿足額定要求水泵試車一般與管道系統吹洗同時進行,試車或設計參數。另外在開起和關閉閥門時要綬慢進吹洗時不允許臟物進人的設備可暫不與管道系統連行,操作過急會引起管道系統壓力的急劇升高,發生接或進行供回水管道的旁路連接,設備本體應予隔水錘。離。試車前應將管道系統內的儀表加以保護,并將3.3 運行檢查孔板、噴嘴、濾網、節流閥及單流閥閥芯等拆除,待試均勻擰緊水泵填料壓蓋上的壓緊螺母,使液體車吹洗后復位,水泵試運轉前各泵站內事故排水系呈滴狀漏出。注意觀察壓蓋填料腔處的溫升,觀察統應已調試完畢并能正常工作。廠區外部排水系統壓力表流量計、電流表指示情況，指示的壓力、流應已進行閉水試驗及通水試驗，保證排水系統暢通。量、電流應符合技術要求,水泵承軸最高溫度:滾動試車前水泵承軸加注潤滑油的油質、油量應符軸承為75 C,滑動軸承70 c[3]。水泵運行應無異合設備說明書要求。盤動聯軸器,看轉動是否靈活,常聲響、振動,地腳螺栓無松動。試車時應密切注意泵內有無聲響、卡阻現象,如有異常現象應查明原因吸水井水位變化情況,水池應及時補水,水泵應當在并迅速處理,點試水泵運轉方向,運轉方向不正確應工作水位以上進行工作,嚴防水位下降至警戒水位調換電動機接線位置。檢查設備螺栓是否連接完以下?lián)p壞設備,水泵負荷試運轉必須專人巡視,每隔好,應無松動脫落現象。檢查填料壓蓋松緊是否適-定時間進行一次壓力、流量、電流、軸承溫度檢查宜。檢查合格后打開試車泵組進口閥門往泵內注并做記錄,系統試運轉時巡視人員要隨時報告或處水,排凈泵內空氣,關閉壓力表前旋塞。理試車中的異常情況。3.2水泵負荷試車3.4 停泵水泵啟動:接通電源啟動水泵,水泵啟動后待轉緩慢關閉出水管路閥門,切斷電源。關閉壓力速正常,打開壓力表前旋塞,壓力穩定后緩慢打開泵表前旋塞。后閥門向系統供水。泵后閥門關閉的情況下水泵連4結束語續工作不允許超過3 min。水泵初次啟動時系統內沒有任何介質,管道系通過對南鋼卷板廠水處理工程泵站設備安裝、統充滿度為零,此時離心泵屬于無載運行,離心泵無設備配管與水泵調試的過程進行的系統論述,指出載運行時電動機電流會超過額定載荷，引起電動機了水泵安裝和調試過程中應該關注的問題和解決的過載,超負荷工作,嚴重時可能引發事故。因此離心方法,供工程技術人員在類似工程施工時參考。泵不允許無載長期運行,無載運行時間通常以參考文獻2~4min為限[4],初次啟動時通過調節出水閥門開度可有效防止離心泵無載運行,水泵啟動后緩慢打[1]CBS0231-98.機械設備安裝工程施工及驗收通開出水閥門,并作必要的停動,待系統充滿度達到一用規范[S].定程度后再逐步加大閥門開度,同時密切注意壓力[2]CBS0278- -98.起重設備安裝工程施工及驗收規表和電流表指示情況。范[S].同一泵組有多臺水泵時,在啟動前一臺水泵運[3]CB50275~ 98 .壓縮機、鳳機、泵安裝施工及驗收轉正常后方可逐次啟動同一泵組其他水泵,同一泵規范[S].組水泵啟動沒有達到設計數目時,其工況不是正常[4]白擴社.流體力學●泵與鳳機[M].北京:中國機設計工況,此時泵后閥門開度不宜太大,閥門開度過械工業出版社,2005.
