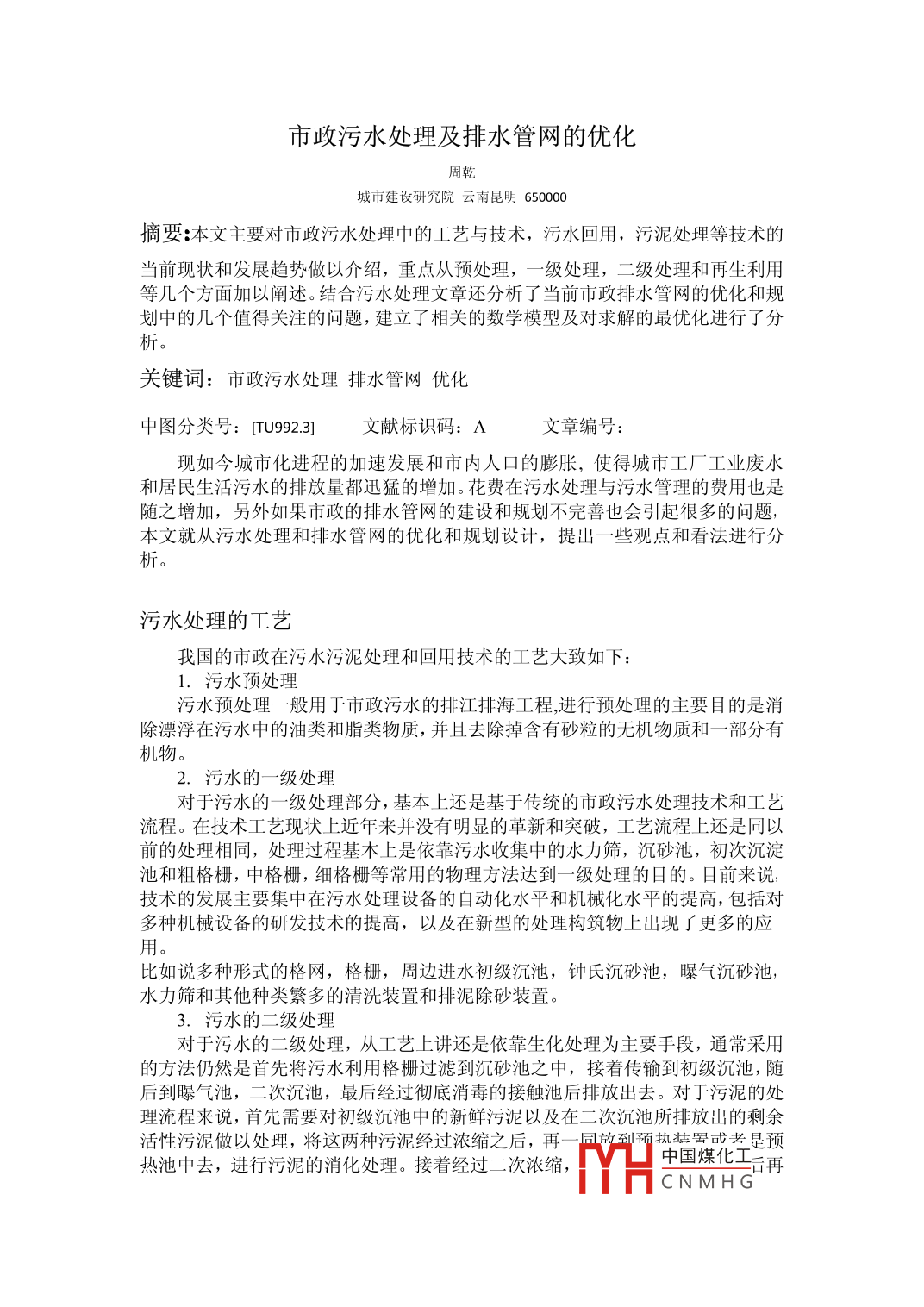

市政污水處理及排水管網的優化周乾城市建設研究院云南昆明650000摘要:本文主要對市政污水處理中的工藝與技術，污水回用，污泥處理等技術的當前現狀和發展趨勢做以介紹，重點從預處理，--級處理，二級處理和再生利用等幾個方面加以闡述。結合污水處理文章還分析了當前市政排水管網的優化和規劃中的幾個值得關注的問題，建立了相關的數學模型及對求解的最優化進行了分關鍵詞:市政污水處理排水管網優化中圖分類號: [TU992.3]文獻標識碼: A文章編號:現如今城市化進程的加速發展和市內人口的膨脹，使得城市工廠“工業廢水和居民生活污水的排放量都迅猛的增加?；ㄙM在污水處理與污水管理的費用也是隨之增加，另外如果市政的排水管網的建設和規劃不完善也會引起很多的問題，本文就從污水處理和排水管網的優化和規劃設計，提出一些觀點和看法進行分析。污水處理的工藝我國的市政在污水污泥處理和回用技術的工藝大致如下:1.污水預處理污水預處理一般用于市政污水的排江排海工程,進行預處理的主要目的是消除漂浮在污水中的油類和脂類物質,并且去除掉含有砂粒的無機物質和一部分有機物。2.污水的一級處理對于污水的一-級處理部分，基本上還是基于傳統的市政污水處理技術和工藝流程。在技術工藝現狀上近年來并沒有明顯的革新和突破，工藝流程上還是同以前的處理相同，處理過程基本上是依靠污水收集中的水力篩，沉砂池，初次沉淀池和粗格柵，中格柵，細格柵等常用的物理方法達到一級處理的目的。目前來說,技術的發展主要集中在污水處理設備的自動化水平和機械化水平的提高,包括對多種機械設備的研發技術的提高，以及在新型的處理構筑物上出現了更多的應用。比如說多種形式的格網，格柵，周邊進水初級沉池，鐘氏沉砂池，曝氣沉砂池，水力篩和其他種類繁多的清洗裝置和排泥除砂裝置。3.污水的二級處理對于污水的二級處理，從工藝上講還是依靠生化處理為主要手段，通常采用的方法仍然是首先將污水利用格柵過濾到沉砂池之中，接著傳輸到初級沉池，隨后到曝氣池，二次沉池，最后經過徹底消毒的接觸池后排放出去。對于污泥的處.理流程來說，首先需要對初級沉池中的新鮮污泥以及在二次沉池所排放出的剩余活性污泥做以處理，將這兩種污泥經過濃縮之后，再一同放到而執裝罷或老是預熱池中去，進行污泥的消化處理。接著經過二次濃縮，中國煤化化工后再YHCNMHG進到機械脫水機之中脫水，此時等待最后處理，既可以當作顆粒肥料，復合肥料也可以用作林肥，農肥和填埋等處理。對于污水的處理工藝，既可以采用生物膜法，活性污泥法，也可以對各種處理方法進行工藝組合，這樣可以達到提高出水水質，減少基建費用，降低運行費用的目的，例如我國有些廠已經開始采用兩段活性污泥法。另外也可以將生物膜法同活性污泥法聯合起來應用，利用生物膜法的生物生長固定的特點和活性污泥法的液相和固相的接觸面積大,來提高處理效率。也有的采用生物化學處理方法，去氮除磷，達到對水體富營養化的防治的目的。最近國內有很多污水處理廠都采用A2/0和A/O的處理工藝來應付城市的污水。但是由于目前土地問題越來越突出了，采用物理化學法取代生化方法正被普遍的采用，這樣既達到了對氮，磷和.重金屬較好的處理效果又可以節省能源，減小污水處理廠所占用的面積，方便管理的自動化。4. 創新改善處理效果污水處理采用的技術的綜合性很強，涉及到相當廣泛的科學技術范圍，隨著生產科研領域的“飛速發展，傳統的技術工藝得以不斷的更新，新的流程和工藝技術用到了市政污水處理方面。對于分離技術，目前采用的是固液分離旋轉式裝置,內部采用高效氣浮技術和重力沉淀技術。對于生物膜法和活性污泥法的處理技術，采取的主要是微孔曝氣技術，生物接觸氧化，生物濾池，生物轉盤，射流曝氣，噴射曝氣等技術。5.污水的再生利用技術采用污水的再生利用技術，不但能夠減低污水的排放量，減輕對環境造成的污染，而且能夠節約水資源，緩解水源缺乏的矛盾。對于我國來說，人均水資源僅有世界人均占有量的1/4,處于極度缺乏的狀態，很多地區和城市嚴重缺水。為了解決這個問題，降低污水的排放量，我們在個別地區進行污水回用的規劃和試驗研究，建立試點工程。技術上，在污水二級處理廠的基礎上做污水回用的水質處理，或者可以把二級處理后的水重新用于工業,比如說用作煉鋼的冷卻水使用。此處理流程基本上是把二級處理后的出水經過加藥，混凝，沉淀過濾，消毒等處理工藝,這種工藝是市政自來水廠成熟可靠的老三套工藝?；谖覀儑液芏嗟貐^(qū)嚴重缺水的事實，將污水回用成我們的第二水源，對廢水的再生和回用做以積極地開發,這將是解決問題的重要途徑。污水處理的發展趨勢我國的污水處理廠的建設規劃的發展趨勢是集中處理和大型化發展,并且趨于將生活污水和、污水管網的污水合并處理。污水處理廠大型化發展有利于節約土地，省造價，處理費用低，自動化和機械化的程度比較高。當建設規劃大型的污水處理廠的時候，我們考慮集中配合分散的措施，采用中小型處理廠和大型處理廠相結合。這樣可以處理好衛星城市，居住小區和城區的污水處理問題。與此同時，城鎮，縣城等中小城市也在積極地考慮污水處理廠的籌劃建設。對于處理等級來說，更傾向于二級生物處理。在- -些大城市,為了將大型污水廠的設計更加符合于實際，建設的更好，常在建設大廠之前，先創建小型的污水處理試驗廠，采取試驗研究的方法獲取合理的數據，可以供大廠設計時做以參考。同時為了減輕污水處理廠和城市下水道的日常管理費用和維護費用,一個有效的辦法就是對排污的單位和企業征收一定的排污費用,實行有償使用城市排水設施和排運收費等辦法，這樣可以保證污水處理廠的正常運行和高效建中國煤化紅三級YHCNMHG處理的措施已經提到了議事日程上來。排水管網的優化制定排水管網的規劃應當遵循區域規劃和城鎮的總體規劃,需要密切配合中小城鎮的其他單工程的建設，比如說需要結合城市的建筑界限，功能分區布局，地下其他設施規劃和道路規劃等等。為了使管網的規劃構成-一個有機的整體,需要從全局出發,給出合理的解決方案。而且排水系統規劃設計并不是一成不變的，二是可以動態調整的，在完成排水體制，排水主干管的定線，排水量標準的工作之后，可以依據實際情況對局部進行調整。由于排水管網的建設具有獨特的特點，當管網建設完成之后，其使用期限甚至可以達到幾十年之久，所以對管網的設計規劃工作不應該只專注于總體規劃，若完全拘泥于總體規劃的年限，人口密度,污水量標準，服務范圍，就難以滿足城鎮發展的要求。所以對于小城鎮來說,其排水管網的設計規劃應當比總體規劃的年限安排得更長一一些，對于計算排水量，要進行多方面的預測，而且盡可能要留有發展的余地。排水管道中的污水通常是處在管段兩端的水面較高，所以從高處向低處的流動使管網具備了有向圖的特點。在考慮優化過程中地勢地貌的作用時，我們可以對排水管網建立單向網絡圖的模型來輔助分析,但是該單向圖模型并沒有參考實際工程中通常存在的逆坡埋管的現象，所以應用起來有局限性。在同-一個排水管道中，由于兩端的地面標高會不同，而且盡管坡度，管徑等水力參數的大小不發生變化，敷設費用也是不同的。所以當無法確定管道中水的流向時，可以把排水管網當做-一個雙向圖，如下圖1所示。排水匯集點用圖中的圓表示，其匯集點的標高用交叉口的數值表示，可能敷設的排水管道用線段表示，水流方向用箭頭表示。如果可以得到任何一段管段的建 設開銷，便可以賦給圖中每一條邊固定的權值，對于同一個管段來說,順坡敷設的話，權值就會小，逆坡鋪設的話，權值會大。.兒」三3.55.57.63.5||5.52.5 2.53C>36.58.5 0.55.5 3.58.0圖1排水網絡的雙向圖模型所以對整個排水管網的優化布局問題，也就是要求網絡圖的費用最小問題。我們可以利用求解最短路徑的方法來求解最小費用問題。對于排水管網的優化布局來說，我們需要確定出其他所有節點到某- -節點的最短路徑，也就是從排水匯集點到排出口或者污水廠的最短路徑問題。我們用G(V,E)代表排水管網圖,V是點的集合, E是邊的集合，W;是邊e;的權值, P(i,k)是點i到k的一條路徑。當給定終點t,那么排水管線的優化布局問題也就轉化成了:找一棵有向樹T,滿足對于V中各節點i Pit是G中從i到t的最小的權值。有向樹T就是排水管網布局的優化方中國煤化]工水管YHCNMHG網的目標函數為:由于各邊的權值表示建設該段的費用，其中含有敷設費用和管材費用。由于排水管網中敷設的管線,由于我們只能在平面方案確定之后才可以計算出各邊的權重，這屬于變權問題，目前為止對變權問題并沒有很好的解決方法，這里我們將各條邊的權值做以如下簡化，表征依據地貌和地勢的敷設費用:W; = C(z-z)+c*;[( xj- x:)2+(y:+y)2]12式中的(xi ,z)(和(x;,y,z)是i,j節點的坐標; Ccj 這個參數表明由于地勢所造成的管段費用的變化，c'j反應的是地貌的影響，這兩個參數可以依靠工程造價和統計計算得出來。求解最短路徑問題我們采用Dijkstra算法，步驟如下:1.假設t為最短路徑的終點，處在最短路徑上的點為Vi,t屬于VI,其余的點集記做V2。2.選取V2中的節點i,同時V1中選取與i相鄰的一點j,使?jié)M足d;+Lmin(j,)=Lmin(i,t), Lmin(i,)是點i到點t的最短路權; Lmin(j,t)是最j到點t的最短路權; dj是點i到點j的路權。3.在V2中刪除點i,同時V1中加入點i。4. V2是若是空，那么就得到了其他所有節點到點t的最短路徑，否則就跳轉到2步驟。3.56.0①- -→②③5.53.5|5. 52.52.54.84.2.54.2|2.45.7④一68.5| 0.55.6 3.4 8.70.33.40.g尚2. 56.5圖2排水網絡及平面布局圖2是排水管網的模型圖,節點9即為污水口或者排出口，圖中的數字表示.對應邊的權值。參考文獻[1]馮生華.關于我國城市污水處理的淺見[].天津建設科技, 2000,(04)[2]生物循環污水處理技術[J.西南給排水, 2009,(05).[3]污水處理業市場空間大[J].西南給排水, 2009,(01).[4]韓虹,李朝明.一體化污水處理技術研究現狀與展望[J].新疆化工, 2009,(03).[5]周建忠,張學兵,靳云輝.地下式污水處理廠建設發展趨勢[].西南給排水, 2012,(01) .[6]張繼棟.開發區污水處理系統規劃問題與對策[].機電信息, 2009,(21)[7]楊光.城市排水管網的現代化管理[].市政技術, 2010,(01).[8]葉娟.淺議城市排水管網的建設[].中國市政工程,2004,(02)9] 任伯幟.城市設計暴雨及雨水徑流計算模型研究[D]. 重慶大學, 2004.中國煤化工周乾男(1976.11)云南昭通人 工程師研究方向: 市政供排MYHCNMH G
