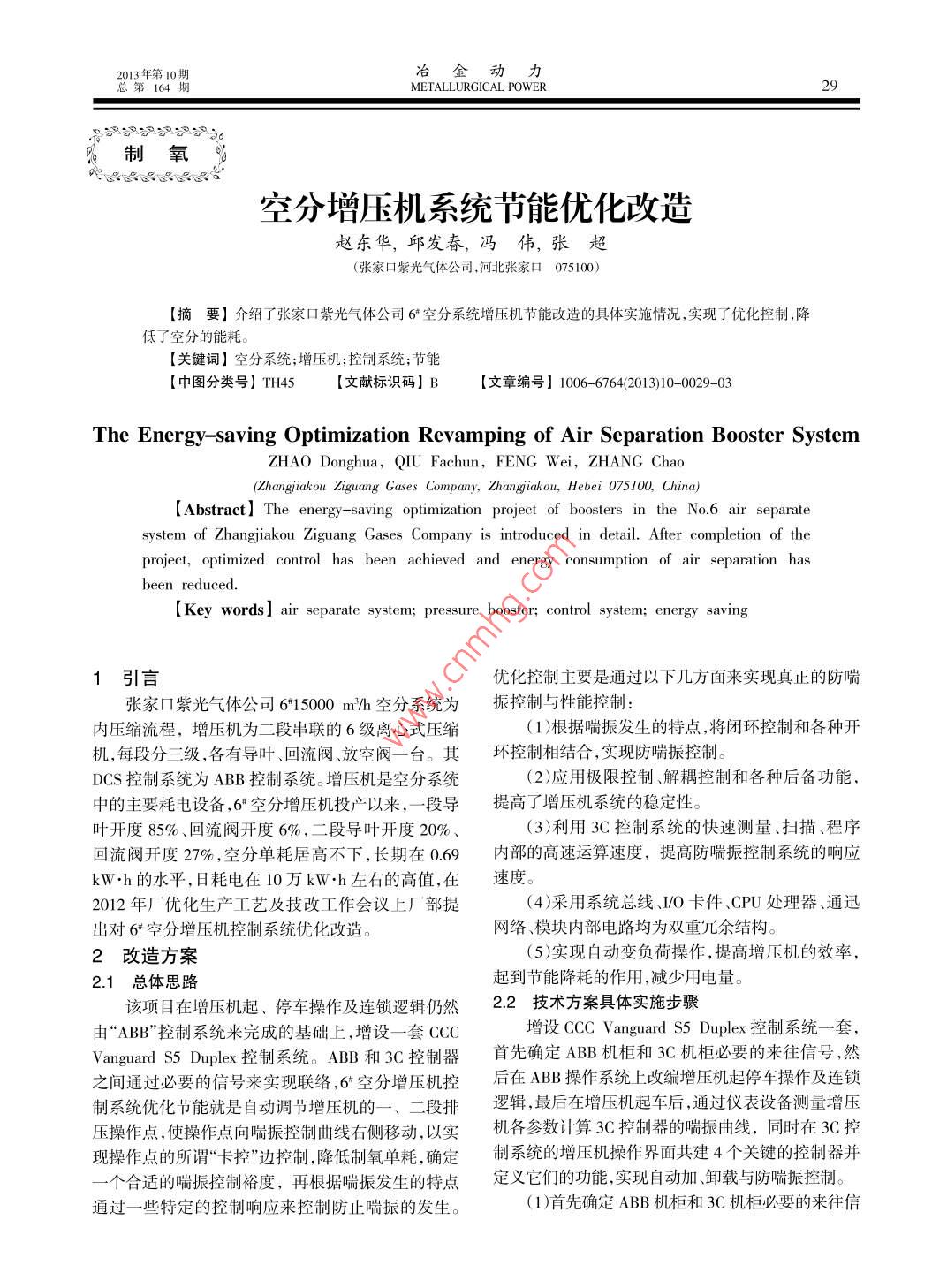

2013年第10冶金動力METALLURGICAL POWER29制氧空分增壓機系統節能優化改造趙東華,邱發春,馮偉,張超(張家口紫光氣體公司,河北張家口075100)【摘要]介紹了張家口紫光氣體公司￠空分系統增壓機節能改造的具體實施情況,實現了優化控制,降低了空分的能耗【關鍵詞】空分系統;增壓機;控制系統;節能【中圖分類號】TH45【文獻標識碼】B【文章編號】1006-67642013)10-0029-03The Energy-saving Optimization Revamping of Air Separation Booster SystemZHAO Donghua, QIU Fachun, FENG Wei, ZHANG Chao(Zhangjiakou Ziguang Gases Company, Zhangjiakou, Hebei 075100, China)[ Abstract] The energy-saving optimization project of boosters in the No 6 air separatesystem of Zhangjiakou Ziguang Gases Company is introduced in detail. After completion of theproject, optimized control has been achieved and energy consumption of air separation hasbeen reducedI Key words] air separate system; pressure booster; control system; energy savin1引言優化控制主要是通過以下幾方面來實現真正的防喘張家口紫光氣體公司615000mh空分系統為振控制與性能控制內壓縮流程,增壓機為二段串聯的6級離心式壓縮(1)根據喘振發生的特點,將閉環控制和各種開機,每段分三級,各有導葉、回流閥、放空閥一臺。其環控制相結合,實現防喘振控制。DCS控制系統為ABB控制系統。增壓機是空分系統(2)應用極限控制、解耦控制和各種后備功能中的主要耗電設備,6空分增壓機投產以來,一段導提高了增壓機系統的穩定性。葉開度85%、回流閥開度6%,二段導葉開度20%、(3)利用3C控制系統的快速測量、掃描、程序回流閥開度27%,空分單耗居高不下,長期在069內部的高速運算速度,提高防喘振控制系統的響應kwh的水平,日耗電在10萬kWh左右的高值,在速度。2012年廠優化生產工藝及技改工作會議上廠部提(4)采用系統總線、IO卡件、CPU處理器、通迅出對6空分增壓機控制系統優化改造網絡、模塊內部電路均為雙重冗余結構2改造方案(5)實現自動變負荷操作,提高增壓機的效率,21總體思路起到節能降耗的作用,減少用電量。該項目在增壓機起、停車操作及連鎖邏輯仍然22技術方案具體實施步驟由“ABB”控制系統來完成的基礎上,增設一套CCC增設CCCⅤ anguard S5 Duplex控制系統一套vanguard S5 duplex控制系統。ABB和3Cc控制器首先確定AB機柜和3C機柜必要的來往信號,然之間通過必要的信號來實現聯絡,6空分增壓機控后在AB操作系統上改編增壓機起停車操作及連鎖制系統優化節能就是自動調節增壓機的一、二段排邏輯,最后在增壓機起車后,通過儀表設備測量增壓壓操作點,使操作點向喘振控制曲線右側移動,以實機各參數計算3C控制器的喘振曲線,同時在3C控現操作點的所謂“卡控”邊控制,降低制氧單耗,確定制系統的增壓機操作界面共建4個關鍵的控制器并個合適的喘振控制裕度,再根據喘振發生的特點定義它們的功能,實現自動加、卸載與防喘振控制。通過一些特定的控制響應來控制防止喘振的發生。(1)首先確定ABB機柜和3C機柜必要的來往信冶金動力013年第10期METALLURGICAL POWER總第164期號,通過表1中的信號來實現聯絡,確定所需增設的儀第二步:SLL線:fn=d1m/kxp器設備及其布置,信號線路的布置方式及連接方法式中,k——補償系數,k=0.18,k越大,斜率越大表1ABB機柜和3C機柜來往信號P:PT-615序號名稱去向f縱坐標1三級出口壓力P619X12至現場第三步:SCL線:f(n3×1(1-b)2-12六級出口壓力P632XT2至現場(注:b=0.2,先設定,在實驗過程中進行修定)第四步:X=PT-619P-6153三級入口溫度TE618XT2至現場4六級入口溫度TE631XT2至現場式中,PT-619—三級出口壓力;PT615級入口壓力5一段入口導葉PV601XT2至現場6二段入口導葉PV627XT2至現場X橫坐標。7一段回流閥FV612XT2至現場第五步:根椐f、X得出同一時刻的喘振曲線回流閥FV621XT2至現場9三級人口差壓PDT620XT2至DCSN2節點以上計算所需要的參數以及增壓機運行過程中發生喘振的時間與喘振時的差壓值都可從歷史數據入口壓力PT615XT2至DCSN2節點11二級出口壓力Pr617XT2至DCSN2節點趨勢中找出。歷史數據趨勢圖見圖1。12六級入口差壓PDT623XT2至DCSN2節點13四級入口壓力P1628XT2至DCSN2節點504014五級出口壓力PI630XT2至DCSN2節點15一級入口溫度TE607XT2至DCSN6節點△ Po signal lag16四級入口溫度TE620XT2至DCSN6節點17電機電流m2351AXT2至DCSN7節點非DCS供電18緊急停車EDXT6至DCSN8節點C盒3C6start of surge everTime(seconds)至DCSN8節點允許3CC.加載P流量差壓,kPa;P一出口壓力kPa,絕壓;P一入口壓力,kPa,20二段加載:LOAD2至DCSN8節點允許3CCC加載絕壓圖1歷史數據趨勢圖21一段過度喘振: surge X6至DCSN9節點3C給DCS發②在3C控制系統的增壓機操作界面共建4個22二段過度喘振:mg2x6至DCsN9節點連鎖回流閥電磁閿關鍵的控制器并定義它們的功能。(2)然后改編仍由ABB控制系統來完成的增壓6空氣增壓機3C操作界面建的4個控制器分機起停車操作及連鎖,以及由兩控制系統的來往信別為:一段出口壓力控制器(PC-619);一段喘振控號邏輯圖。制器(FIC-620);二段喘振控制器(FIC-623);二段(3)最后增壓機起車后通過儀表設備測量增壓出口壓力控制器(PC-632)機參數計算3C控制器的各喘振控制曲線,在3C控3本方案所采用的主要理論與技術制系統的增壓機操作界面共建4個控制器并定義它6空分增壓機控制系統優化節能項目全面應用們的功能。防喘振控制器、性能控制器、解耦控制器等控制技術①計算3C控制器的各喘振控制曲線作為優化控制的應用平臺,進行防喘振控制。但穩因我廠增壓機為非標設備,喘振控制中所需要定、節能的防喘振控制絕對離不開高速的測量數據的差壓必須進行補償計算,再得出SLL線與SCL采集速度、高分辨率的歷史趨勢數據顯示功能與快線,如增壓機一段計算方法。速的運算功能。因此方案中必須增設一套高性能的第一步:喘振公式CCC Vanguard S5 Duplex控制系統。d。=d1×(p4/p)×(T/T)CCC Vanguard控制系統是真正的實時多任務開放式系統,采用先進的安全型cPCI總線構架;雙「值的差壓PT-617TE-607重化冗余容錯的硬件體系結合全面的冗余容錯技術實測喘振時的差壓TE-618和獨一無二的 Fallback策略,使得系統可靠性達到2013年第10冶金動力METALLURGICAL POWER3199.99%。先進的實時多任務操作系統將關鍵任務與喘振極限線間的距離,并在一個喘振周期內將喘振非關鍵任務按優先等級實施控制,保證系統的執行止住速率不隨ⅠO點數增加而下降,如防喘振、調速和性4.2在3C防喘振控制系統的調試投用過程中,碰能控制執行速率為20ms,使機組的精確控制成為到和解決的問題有可能。(1)與3C防喘振控制器配套的測量儀表選用它的主要技術特點在于了反應較快的變送器,原防喘振控制閥為響應速度(1)控制方式不同慢的等百分比控制閥,通過調整氣動繼動器提高控傳統的防喘振控制一般只適用于簡單的單段壓制閥的響應速度,使控制閥可以在1.6s以內完成縮系統,3C先進的防喘振控制系統通常用于處理復全開動作。雜的多段壓縮控制問題,并有階梯響應、多段壓縮的(2)要對變送器的阻尼進行調整,特別是流量測解耦控制以及退守策略等控制方式。量變送器,以消除信號噪聲對防喘振控制的不利影(2)采樣周期和執行周期不同響CCC Vanguard控制系統信號采樣周期:25(3)解決了3C控制器與ABB控制器間的通訊ms;執行周期:系統任務——5ms;控制任務——喘問題,使3C防喘振控制器上的信號可以在DCS上振控制、速度控制等壓縮機控制任務以及緊急停車顯示,方便了操作人員的操作。聯鎖20ms。更快于ABB控制系統。(4)解決了以往增壓機手動操作為主及起車與(3)冗余范圍不同故障停車后恢算時間長的問題。所有與控制有關的部件(例如:1O卡件、控制5效益分析器、內部總線、IO擴展、BUS等)都將按冗余容錯配表2是￠空分增壓機控制系統優化節能項目置。比ABB控制系統多出IO卡件的冗余。投用前后的過程增壓機數據比較結果。4關鍵技術及創新點表2測試結果對比表4.1關鍵技術是防喘振控制器根據操作點的移動增壓機電流/A增壓機功率/W情況以操作點與偏差(DEV)為被控制變量將鬥I反控投用前410.324061.6饋控制和開環控制結合起來進行防喘振控制,具體先控投用后370.4如下(1)對于緩慢的小的擾動使操作點進入SCL左變化9.73-10.42邊的喘振控制區,3C防喘振控制器的門控制算法根據操作點與SCL之間的距離(DEV=e)產生相應可以分析得出優化控制投運達到如下效果的比例積分響應使操作點回到SCL右側的安全控運行期間增壓機電流和功率都有明顯的降低。制區。通過對比可以看出,投用后增壓機壓機平均電流從(2)對于一個較大較快的擾動,當比例積分/微410.32A降低到3704A,有效功率從4061.62kW分(PRD響應不能使壓縮機的操作點保持在SCL線降低到36385kW,降低幅度為1042%。的右邊,而使操作點瞬間越過了SCL左邊的RTL,6結束語則3C防喘振控制器的循環跳閘響應就會以快速重6空分增壓機的控制系統優化控制由于調試準復的階躍響應迅速打開防喘振閥,這樣就恰好可以確,機組運行穩定,自開車以來從沒有發生過機組喘增加足夠的流量來阻止喘振。振現象,為空分系統長期安全穩定運行提供了有力(3)在SL左邊還有一條SOL,如果因意外的情的保證。況(如組態錯誤、過程變化、特別嚴重的波動)使壓縮收稿日期:2013-07-08機操作點越過SLL和SOL線而發生了喘振,則安全作者簡介:趙東華(1983-),男,204畢業于河北農業大學儀表專保險響應(CRSO)就會重新規定喘振控制余度的寬助理工程師,現從事制氧設備維護維修管理工作。度b(裕度)使喘振控制線右移,增加喘振控制線與
