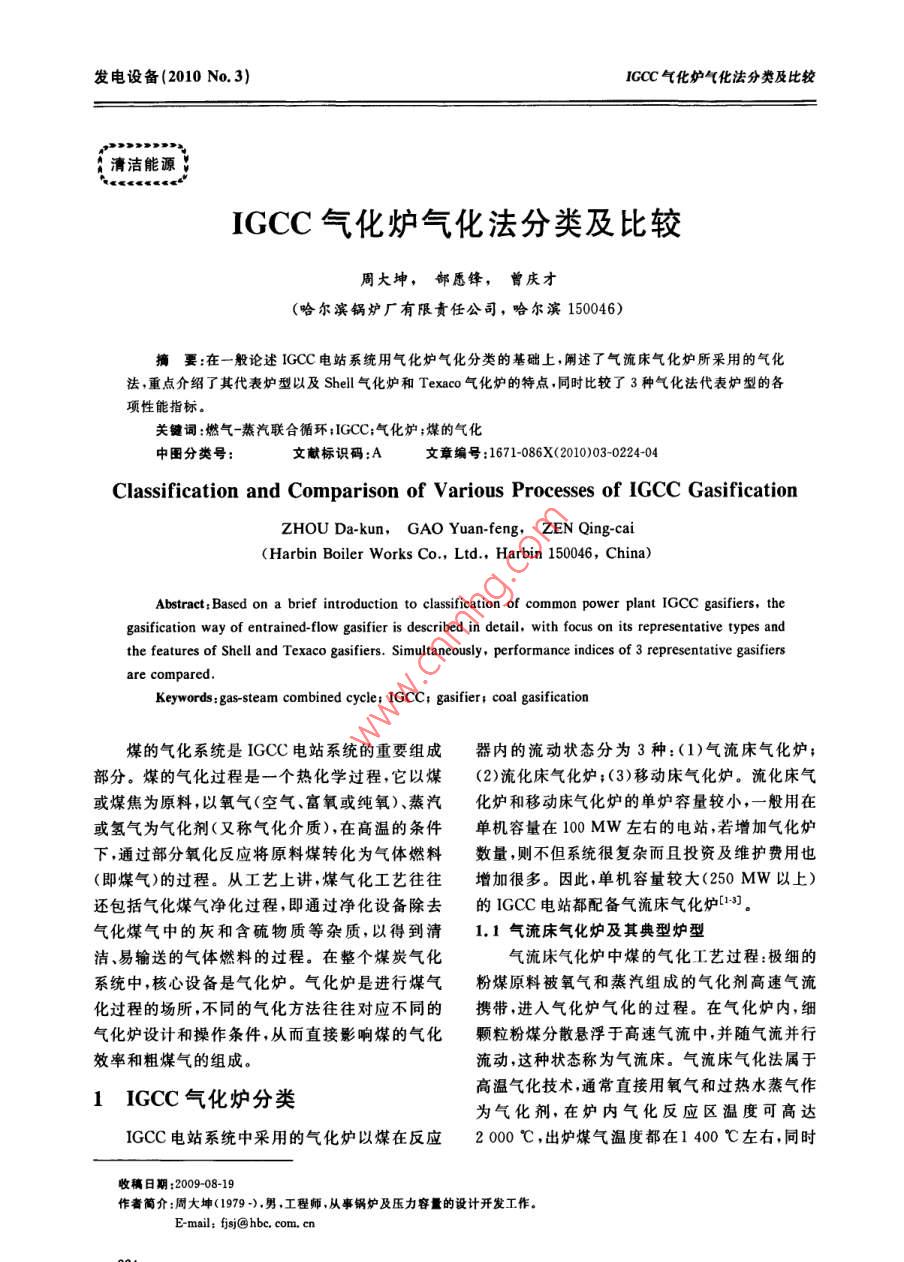

發電設備(2010 No.3)ICCC氣化爐氣化法分類及比較↑清潔能源IGCC氣化爐氣化法分類及比較周大坤，郜愿鋒，曾慶才(哈爾濱鍋爐廠有限責任公司，哈爾濱150046)摘要:在一般論述 IGCC電站系統用氣化爐氣化分類的基礎上,闡述了氣流床氣化爐所采用的氣化法,重點介紹了其代表爐型以及Shell氣化爐和Texaco氣化爐的特點,同時比較了3種氣化法代表爐型的各項性能指標。關鍵詞:燃?xì)?蒸汽聯合循環;IGCC;氣化爐;煤的氣化中圈分類號:文獻標識碼:A文章編號:1671-086X(2010)03-0224-04Classification and Comparison of Various Processes of IGCC GasificationZHOU Da-kun，GAO Yuan-feng，ZEN Qing-cai(Harbin Boiler Works Co., Ltd. Harbin 150046, China)Abstract: Based on a brief introduction to classification of common power plant IGCC gasifiers, thegasification way of entrained-flow gasifier is described in detail, with focus on its representative types andthe features of Shell and Texaco gasifiers. Simultaneously, performance indices of 3 representative gasifiersare compared.Keywords:gas-steam combined cycle; IGCC; gasifier; coal gasification煤的氣化系統是IGCC電站系統的重要組成器內的流動狀態分為3種:(1)氣流床氣化爐;部分。煤的氣化過程是一個熱化學過程,它以煤(2)流化床氣化爐;(3)移動床氣化爐。 流化床氣或煤焦為原料,以氧氣(空氣、富氧或純氧)、蒸汽化爐和移動床氣化爐的單爐容量較小,一般用在或氫氣為氣化劑(又稱氣化介質),在高溫的條件單機容量在100MW左右的電站,若增加氣化爐下,通過部分氧化反應將原料煤轉化為氣體燃料數量,則不但系統很復雜而且投資及維護費用也(即煤氣)的過程。從工藝上講,煤氣化工藝往往增加很多。因此，單機容量較大(250 MW以上)還包括氣化煤氣凈化過程，即通過凈化設備除去的IGCC電站都配備氣流床氣化爐[-]。氣化煤氣中的灰和含硫物質等雜質，以得到清1.1氣流床氣化爐及其典型爐型潔、易輸送的氣體燃料的過程。在整個煤炭氣化氣流床氣化爐中煤的氣化工藝過程:極細的系統中,核心設備是氣化爐。氣化爐是進行煤氣粉煤原料被氧氣和蒸汽組成的氣化劑高速氣流化過程的場所,不同的氣化方法往往對應不同的攜帶,進入氣化爐氣化的過程。在氣化爐內,細氣化爐設計和操作條件,從而直接影響煤的氣化顆粒粉煤分散懸浮于高速氣流中,并隨氣流并行效率和粗煤氣的組成。流動,這種狀態稱為氣流床。氣流床氣化法屬于高溫氣化技術,通常直接用氧氣和過熱水蒸氣作1 IGCC氣化爐分類為氣化劑，在爐內氣化反應區溫度可高達IGCC電站系統中采用的氣化爐以煤在反應2000 C,出爐煤氣溫度都在1400 C左右，同時收稿日期:2009-08-19作者簡介:周大坤(1979 -).男,工程師，從事鍋爐及壓力容量的設計開發工作。E-mail; fisj@hbc. com. cnICCC氣化爐氣化法分類及比較發電設備(2010 No, 3)由于煤被磨得很細，具有很大的比表面積,又處生部分氧化反應,煤氣爐爐壁為膜式水冷壁結于加壓條件下,因此氣化反應速度極快,氣化強構,并采用掛渣措施保護氣化爐壁。由氣化爐輸度和單路氣化能力比其他兩類氣化技術都高。出的約1500C的高溫煤氣,經除塵和冷卻至900目前已商業化的氣化爐，每天可氣化2000 ~C左右后進入干法除塵和濕法洗滌系統,其中合2 600 t煤。由于高速氣流和以純氧為氧化劑,使成氣冷卻器產生的高(中)壓蒸汽和氣化爐水冷得氣流床氣化法的耗能和耗氧量都很大。氣流壁副產品(中壓蒸汽)均可有效使用。床氣化技術因其出色的生產能力和氣化效率，在從工業運行的表現來看, Shell氣化爐具有如世界范圍內得到了廣泛的應用,尤其是在煤氣化下特點:燃?xì)?蒸汽聯合循環系統中。目前絕大多數(1)煤種適應性廣,可使用煙煤、褐煤和石油IGCC電站所選用的都是氣流床氣化爐,其主要焦等原料。對原料的灰熔融性適應范圍寬,也可爐型有Texaco. Shell、 E-Gas(原Destec) 以及氣化高灰分、高水分、高含硫量的煤種。Prenflo 等。氣流床氣化工藝中,給料方式有:(1)(2)碳轉化高,一般達99%，冷煤氣效率干法供料,將煤粉直接氣力輸送至噴嘴,如Shell、80%~85% ,熱煤氣效率超過95%。Prenflo等;(2)濕法水煤漿供料,是先將煤粉和水(3)單臺生產能力大,目前已投入運行的氣混合成為水煤漿,泵送至噴嘴,如Texaco. E-Gas化爐，在氣化壓力3MPa下，日處理煤量達等。兩種方法各有特點,水煤漿形式容易加壓泵2 000 t,更大規模的裝置正在工業化。送,可解決干法供料的鎖煤裝置在加樂條件下的(4)殼牌氣化爐的環保性能好,采用千法除問題,但會影響氣化爐的總體熱效率和氣化強塵,灰水量小,處理簡單,合成氣中CO2含量少，度;干法供料則很適合活性高的煤和低質煤，且酸性氣體處理費用少。具有較好的氣化特性。1.1.2 Texaco 氣化爐1.1.1 Shell 氣化爐Texaco氣化爐(見圖2,下部采用激冷形式)Shell 氣化爐(見圖1)是荷蘭Shell 公司開發是最典型的水煤漿進料的加壓氣流床氣化爐,是的,是第2代煤氣化工藝的典型代表。1987年由美國德士古石油公司在以重油和天然氣為原shell單獨在美國休斯敦建成耗煤量250~料制造合成氣的德士古工藝基礎上開發的。始400 t/d的示范裝置。1994 年在荷蘭的Bugge-于1948年,并始采用高壓水煤漿經預熱干燥后num建成以shell 煤氣為核心的IGCC電站,日旋風分離出干粉入爐的供煤方式。后出現預熱耗煤高達2000 t以上,凈發電能力為253 MW。千燥器中干煤粉容易結塊堵塞的問題，而千式加經過3年多示范運行,1998年1月正式轉入產業料技術又長期沒得以解決。20世紀80年代初，化運行。隨著耐高溫抗熔渣耐火材料和高濃度水煤漿制備技術的成熟,才改用水煤漿濕式直接供料,并, 生成氣體獲得成功。Texaco氣化爐是先進和成熟的第2代氣流床氣化爐。目前,該工藝裝置的規模已達-球形封頭-數燒室光體爐材. 環形錐體蒸汽生熱冷室筒體圖1 Shell 氣化爐結構圖下錐體下法蘭Shell氣化法采用干法供料,高壓N2輸送。粉煤、氧氣及蒸汽在氣化爐內高溫加壓條件下發圖2典型Texaco氣化爐結構圖發電設備(2010 No. 3)IGCC氣化爐氣化法分類及比較到日處理煤量2000t以上,廣泛應用在化工生產流動層內并不完全分解(氣化),而是飛至上部流和電力生產中,例如在美國Eastman化工廠用于動層外。在同一爐內,再給該部分投入空氣或制醋酸酐,規模達900 t/d,在IGCC系統中的應氧,利用氧化高溫分解焦油。在實用規模的試驗用也較為突出,如美國CoolWater1GCC示范項中,爐內壓力為2.7 MPa,反應溫度達到920 C,目、Tampa IGCC電廠都選用了Texaco氣化技術生成氣體中的碳大部分被高溫旋風分離器分離并獲得了成功。出來，再經連接管道返回流化床。產生的灰分與Texaco氣化法采用水煤漿供料,原料煤經濕殘留炭(未燃碳)的一部分,經過與爐床相連的閉磨破碎后,與水或油混合制成煤漿,以液力輸送鎖灰斗系統呈干灰狀排出。的方式進入煤漿槽，然后經高壓煤漿泵送人氣化爐燃燒器。德士古氣化爐分為上、下兩部分:氣化部分和冷卻部分。水煤漿和氣化劑(氧氣)由.刁口生成氣體爐頂?shù)膰娙紵鞲咚龠B續地噴入部分氧化室,爐田旋風分離器內溫度達1 300~1 500 C,氣化壓力為4.3~. 溶化室7.15 MPa,水煤漿和氣化劑在其中迅速發生反氧/空氣流化床應。Texaco氣化爐采用的水煤漿濃度通常在60%~65%,使得該工藝的氧耗量較高,冷煤氣效率一般在70% ~75%。Texaco氣化爐煤氣主要成分是CO. H2、CO2、H2O以及少量的CH、N2、H.S等。氣化爐圖3 HTW爐結構陽煤氣冷卻部分按冷卻的方式不同分為激冷型和1.2.2 KRW氣化爐余熱鍋爐型兩種。余熱鍋爐型結構與K-T常壓KRW氣化爐(見圖4)是- -種WH(Westing-氣化爐類似。在激冷型氣化爐中,高溫粗煤氣與hous)型氣化爐,也可以說是增壓流化床氣化熔渣一起進入下部激冷室,熔渣激冷固化后分爐,雖與HTW爐相類似，但其特點是在流化床離,煤氣達到飽和狀態，可直接進行CO變換,提爐床的空氣或氧投人的部位(噴射層)形成高溫高H2含量,而不必再加蒸汽;或直接作為燃料氣區域,使灰成燒結塊(使灰局部燃燒熔融凝結成用于發電。團塊)。1.2流化床氣化爐及其典型爐型-合成氣流化床氣化爐是煤和氣化劑在流態化狀態下發生氣化，煤料經過破碎處理后,通過螺旋給料機或是氣流輸送系統進入氣化爐,具有一定壓力的氣化劑從床層下部經過布風板吹人,將床上循環厭的碎煤托起,當氣流速度上升到某- -定值時,煤循環煙氣t●)水蒸氣?；ハ喾珠_上下翻滾,同時床層膨脹并具有了流空氣或氧氣灰體的許多特征，即達成了流化床。典型的流化床煤和石灰石氣化爐有高溫溫克勒氣化爐(HTW)和KRW氣圖4 KRW 氣化爐結構圖化爐等。此外,以石灰石作為流動介質(形成流化床1.2.1高溫溫克勒氣化爐HTW1978年德國的Rheinbrau公司開發了高溫的介質)兼脫硫劑也是其特點之一。氧化劑使用溫克勒氣化爐(見圖3),并氣化當?shù)厝R茵褐煤為空氣,也可使用氧和水蒸氣,這可以根據生成氣甲醇合成提供合成氣,同時也在芬蘭的合成氨工體的必要熱值或系統的不同進行選擇。藝中得到應用。HTW爐的工藝方式是先將煤破1.3移動床氣化爐及其典型爐型.碎后以干式供給,投入流化床反應部位,利用空在氣化爐內,固體原料煤并不是像層燃爐.一氣或氧作為氣化劑。此時，焦油等碳化氫成分在樣靜止在爐箕上，而是從爐頂加人,在向下移動ICCC氣化爐氣化法分類及比較發電設備(2010 No.3)的過程中與從爐底通人的氣化劑逆流接觸,進行2 IGCC用氣化爐氣化法比較充分的熱交換并發生氣化反應,故稱移動氣化。移動床氣化爐是以移動床的形式,在高于大氣壓上述3種可在1GCC系統中采用的氣化爐的力的條件下進行氣化。通常壓力在1~2 MPa,工作特性比較列于表1?；蚋?。與常壓移動床氣化爐相比,具有以下技表13種氣化爐工作特性的比較術特點:項日氣流床氣化流化床氣化移動床氣化(1)煤種適應性好,可以氣化一些水分較高(20%~30%)、灰分較高的(約30%)的劣質煤。供料方式煤粉干法或煤粉千法塊煤干法水煤漿盤法(2)耗氧量較低,如在2 MPa以下氣化，所適用煤種無限制粘結性較低非粘緒性煤種的煤種需氧量僅為常壓時的1/3~2/3.原料煤粒度/mm< C0. 11~5.3~30(3)氣化強度有明顯的提高,生產能力增大。干式排灰或(4)粗煤氣具有一定的壓力,便于運輸，同時排渣/灰方式液態排渣干式排灰450~1 000也有利于煤氣凈化、變換和精制等后續加工《干式排灰)氣化溫度/C 1 500~1 800850~1 100600~1 600過程。(液態排渣)魯奇(Lurgi)氣化爐是加壓移動床氣化爐,是碳轉化率/%高(>99)低(>95)很高(>99.7)應用最廣、最為成熟的爐型，一般分為固態排灰冷煤氣效率/%低(76~80)中(80~85)高(>88)的魯奇氣化爐和液態排渣的魯奇爐。圖5是最生產能力高中低Shell/Prenflo新一代的干式排灰魯奇爐的結構圖。整個氣化(干粉供料)HTW爐代表技術Texaco/E-GasKRW爐魯奇爐爐大致可分為加煤(煤鎖)攪拌、爐體、爐柵和排(水煤漿供料)渣(灰鎖)五部分。干式排灰魯奇氣化爐的操作壓力一般為3MPa,爐內氧化區域最高溫度可達3結語1000C左右,粗煤氣離開爐頂?shù)臏囟燃s為260~538C,與常壓的移動床氣化法相比,魯奇氣化爐通過以上分析及比較可知,氣流床氣化法應的CH,和CO2含量會提高很多,最新的魯奇氣是IGCC的首選氣化爐爐型,而在氣流床氣化法化爐粗煤氣產量可達1. 56X10* m*/d.因此,加的氣化爐爐型中又以Shell 氣化爐最具優勢,因壓魯奇氣化爐在城市煤氣和合成氣生產中得到為它不但適用煤種廣泛而且氣化溫度、碳轉化率很廣泛的應用。.和生產能力都很高。但應該指出的是，當IGCC電站系統采用Shell 氣化爐時,由于原煤的干燥處理、儲存和輸送系統、氣化爐的自動控制系統以及純度高達99. 9%的N2制備、增壓和輸送系夾套洗滌水K泰氣統都比較復雜,因而其初始投資費用將比Texaco氣化爐高。最后在進行IGCC電站系統設計時，11應以降低發電成本為目標,從降低IGCC電站的比投資費用(SIC)、增加機組的年平均利用小時數、選用價格低廉的高硫煤種、增加電站的折舊0年限等因素來綜合考慮氣化爐選型問題。水蒸氣和氟氣→參考文獻:[1]焦樹建、干法供煤和水煤漿供煤的氣化爐性能比較[J].燃?xì)廨啓C(jī)技術2000.13<2):2-7.1-煤;2-鎖煤器;3-煤分配器;4-干燥區;5- -揮發分釋放區:[2]沙星中,楊南星.煤的氣化與應用[M].上海:華東理工大學6-氣化區;7--燃燒區;8-爐篦:9-鎖灰器;10- 水冷夾套:出版社,1995.11-院族冷卻器。[3]姚強，潔凈煤技術[M].北京:化學工業出版社.2005.圈5最新一代的干式排灰魯奇氣化爐的結構圖
