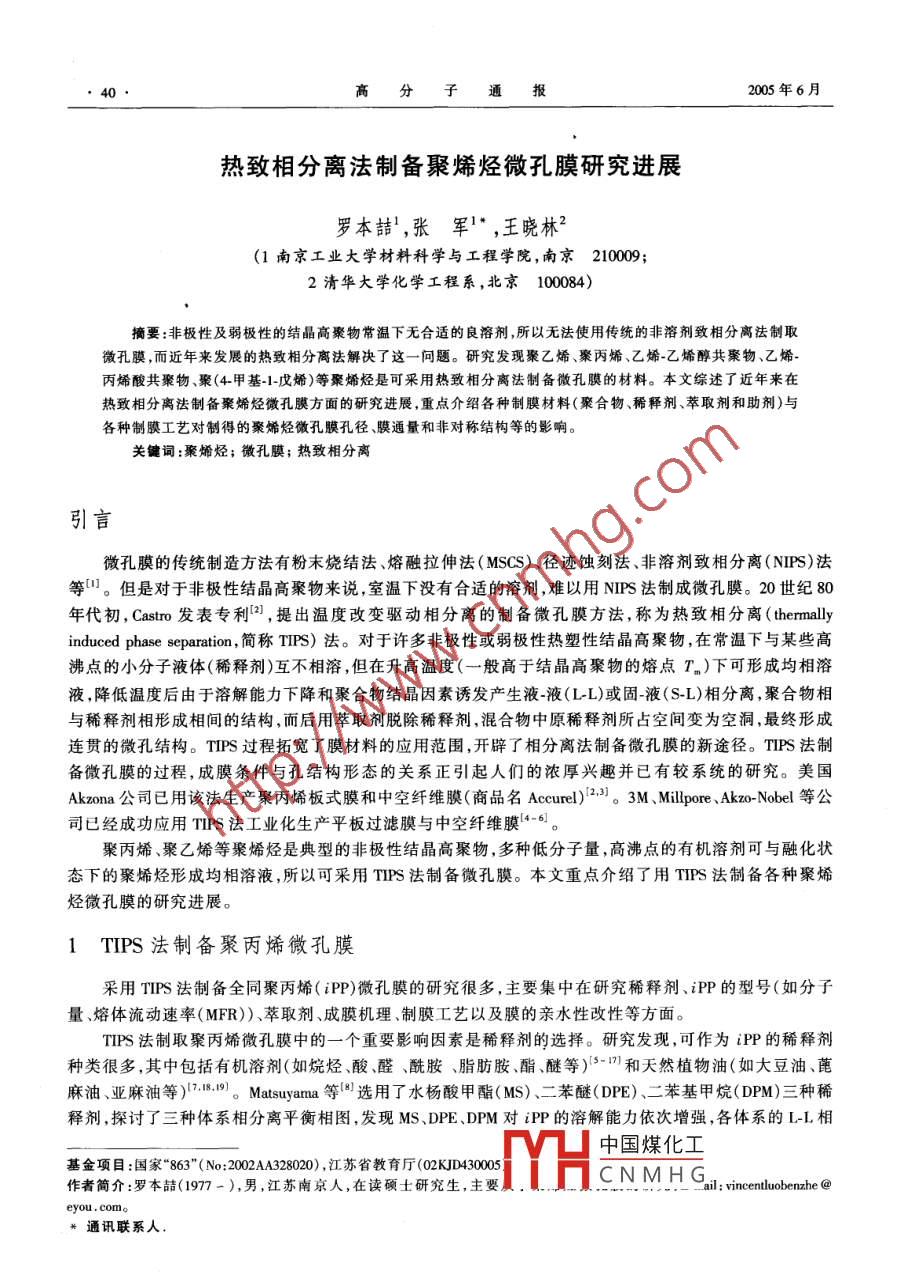

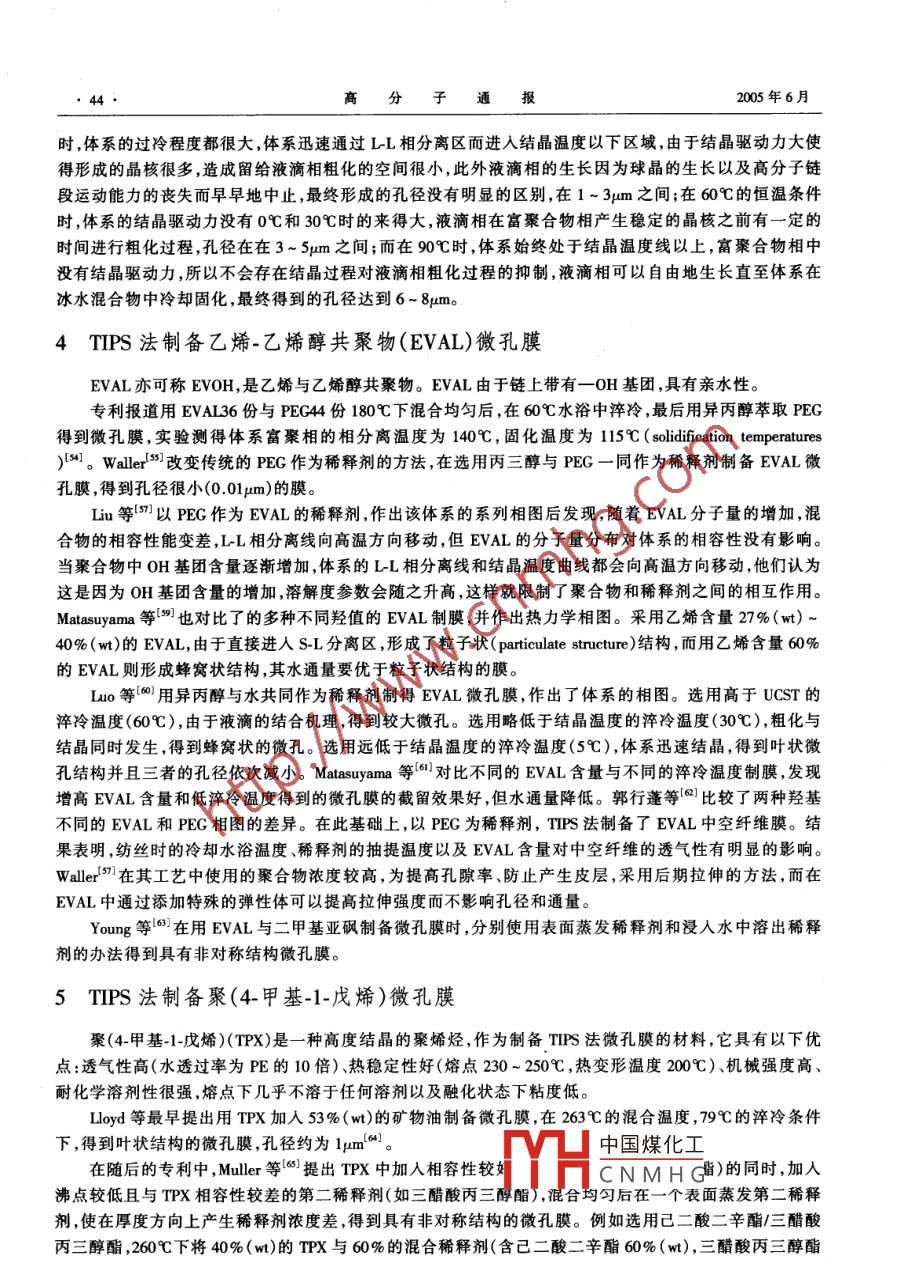

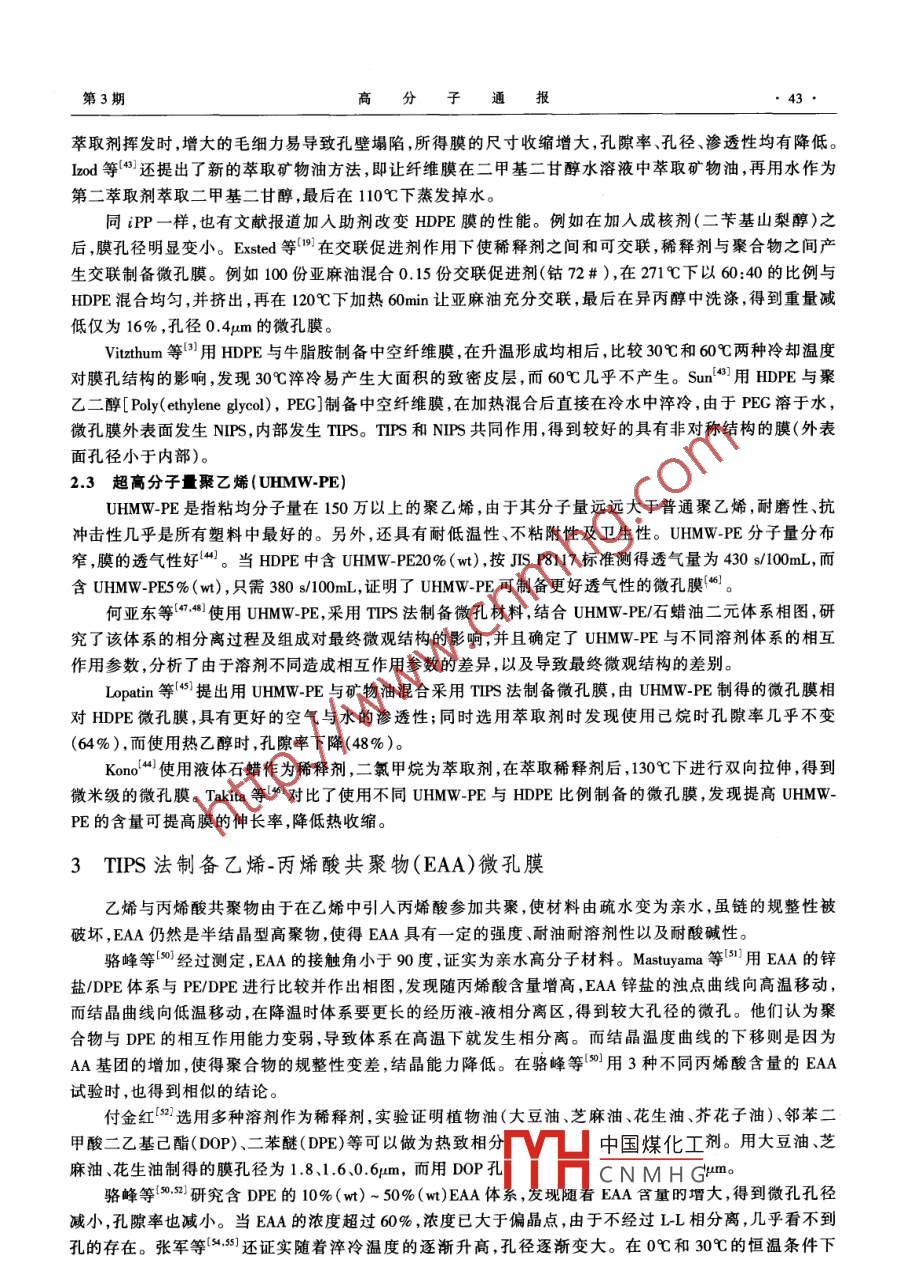

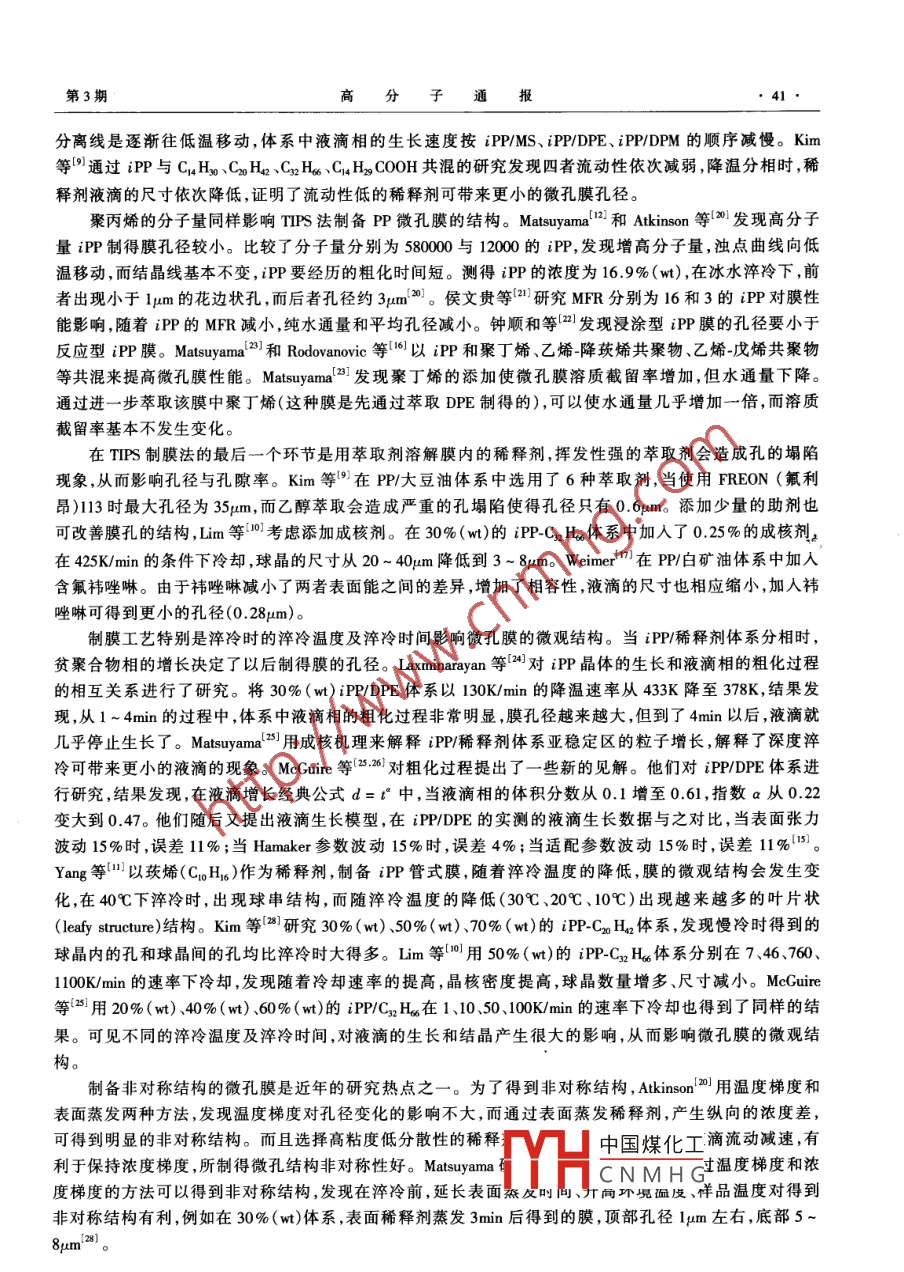

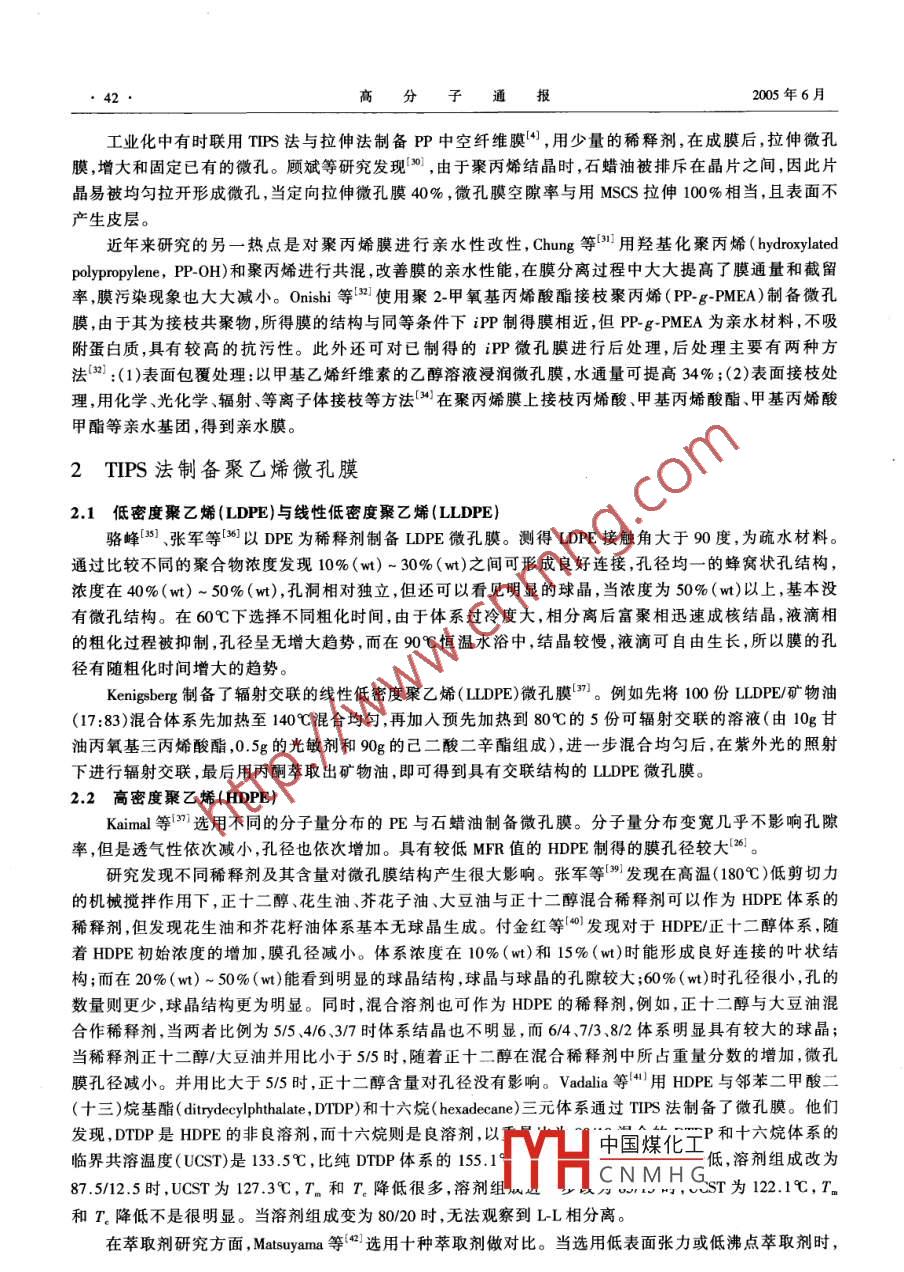

高分子通報2005年6月熱致相分離法制備聚烯烴微孔膜研究進展羅本喆,張軍1,王曉林2(1南京工業大學材料科學與工程學院,南京21000;2清華大學化學工程系,北京100084)摘要:非極性及弱極性的結晶高聚物常溫下無合適的良溶劑,所以無法使用傳統的非溶劑致相分離法制取微孔膜,而近年來發展的熱致相分離法解決了這一問題。研究發現聚乙烯、聚丙烯、乙烯-乙烯醇共聚物、乙烯丙烯酸共聚物、聚(4甲基1-戊烯)等聚烯烴是可采用熱致相分離法制備微孔膜的材料。本文綜述了近年來在熱致相分離法制備聚烯烴微孔膜方面的研究進展,重點介紹各種制膜材料(聚合物、稀釋劑、萃取劑和助劑)與各種制膜工藝對制得的聚烯烴微孔膜孔徑、膜通量和非對稱結構等的影響。關鍵詞:聚烯烴;微孔膜;熱致相分離引言微孔膜的傳統制造方法有粉末燒結法、熔融拉伸法(MSCS)、徑跡蝕刻法、非溶劑致相分離(NIPS)法等。但是對于非極性結晶高聚物來說,室溫下沒有合適的溶劑,難以用NIPS法制成微孔膜。20世紀80年代初, Castro發表專利2),提出溫度改變驅動相分離的制備微孔膜方法,稱為熱致相分離( thermallyinduced phase separation,簡稱Trs)法。對于許多非極性或弱極性熱塑性結晶高聚物,在常溫下與某些高沸點的小分子液體(稀釋劑)互不相溶,但在升高溫度(一般高于結晶高聚物的熔點T)下可形成均相溶液,降低溫度后由于溶解能力下降和聚合物結晶因素誘發產生液液(LL)或固液(SL)相分離,聚合物相與稀釋劑相形成相間的結構,而后用萃取劑脫除稀釋劑,混合物中原稀釋劑所占空間變?yōu)榭斩?最終形成連貫的微孔結構。TIPS過程拓寬了膜材料的應用范圍,開辟了相分離法制備微孔膜的新途徑。TPS法制備微孔膜的過程,成膜條件與孔結構形態的關系正引起人們的濃厚興趣并已有較系統的研究。美國Akzona公司已用該法生產聚丙烯板式膜和中空纖維膜(商品名 Accurel)23)。3 M, Millpore、 Akzo-Nobel等公司已經成功應用TPS法工業化生產平板過濾膜與中空纖維膜46。聚丙烯、聚乙烯等聚烯烴是典型的非極性結晶高聚物,多種低分子量,高沸點的有機溶劑可與融化狀態下的聚烯烴形成均相溶液,所以可采用TS法制備微孔膜。本文重點介紹了用TFS法制備各種聚烯烴微孔膜的研究進展。1TIPs法制備聚丙烯微孔膜采用TIPS法制備全同聚丙烯(iPP)微孔膜的研究很多,主要集中在研究稀釋劑、iPP的型號(如分子量、熔體流動速率(MFR)、萃取劑、成膜機理、制膜工藝以及膜的親水性改性等方面。TIPS法制取聚丙烯微孔膜中的一個重要影響因素是稀釋劑的選擇。研究發現,可作為iPP的稀釋劑種類很多,其中包括有機溶劑(如烷烴、酸、醛、酰胺、脂肪胺、酯、醚等)3和天然植物油(如大豆油、蓖麻油、亞麻油等)789。 Matsuyama等選用了水楊酸甲酯(Ms)、二苯醚(DPE)、二苯基甲烷(DPM)三種稀釋劑,探討了三種體系相分離平衡相圖,發現MS、DPE、DPM對iP的溶解能力依次增強,各體系的L-L相中國煤化工基金項目:國家“863”(No:2002AA328020),江蘇省教育廳(o2KJD43000作者簡介:羅本喆(1977-),男,江蘇南京人,在讀碩士研究生,主要CNMHGil: vincentluobenzheeyou. como通訊聯系人第3期高分子通報41分離線是逐漸往低溫移動,體系中液滴相的生長速度按iPP/MS、iP!DPE、iP!DPM的順序減慢。Kim等通過iPP與CAH、CH2、C2H、CH2COOH共混的研究發現四者流動性依次減弱降溫分相時,稀釋劑液滴的尺寸依次降低,證明了流動性低的稀釋劑可帶來更小的微孔膜孔徑。聚丙烯的分子量同樣影響TPS法制備P微孔膜的結構。 Matsuyama2和 Atkinson等測發現高分子量iPP制得膜孔徑較小。比較了分子量分別為58000012000的iPP,發現增高分子量,濁點曲線向低溫移動,而結晶線基本不變,iPP要經歷的粗化時間短。測得iP的濃度為16.9%(wt),在冰水淬冷下,前者出現小于1m的花邊狀孔,而后者孔徑約3pm。侯文貴等研究MFR分別為16和3的iP對膜性能影響,隨著iPP的MFR減小,純水通量和平均孔徑減小。鐘順和等2發現浸涂型iPP膜的孔徑要小于反應型iP膜。 Matsuyama和 Radovanovic等以iPP和聚丁烯、乙烯-降莰烯共聚物、乙烯戊烯共聚物等共混來提高微孔膜性能。 Matsuyama-發現聚丁烯的添加使微孔膜溶質截留率增加,但水通量下降。通過進一步萃取該膜中聚丁烯(這種膜是先通過萃取DPE制得的),可以使水通量幾乎增加一倍,而溶質截留率基本不發生變化。在TPS制膜法的最后一個環節是用萃取劑溶解膜內的稀釋劑,揮發性強的萃取劑會造成孔的塌陷現象,從而影響孔徑與孔隙率。Kim等在PP/大豆油體系中選用了6種萃取劑,當使用 FREON(氟利昂)13時最大孔徑為35m,而乙醇萃取會造成嚴重的孔塌陷使得孔徑只有0.6μm。添加少量的助劑也可改善膜孔的結構,Lim等考慮添加成核劑。在30%(wt)的 iPP-CaH體系中加入了0.25%的成核劑,在42K/mn的條件下冷卻球晶的尺寸從20~40m降低到3~8m。 Weimer在PP/白礦油體系中加入含氟祎唑啉。由于袆唑啉減小了兩者表面能之間的差異,增加了相容性,液滴的尺寸也相應縮小,加人袆唑啉可得到更小的孔徑(0.28m)。制膜工藝特別是淬冷時的淬冷溫度及淬冷時間影響微孔膜的微觀結構。當iP稀釋劑體系分相時貧聚合物相的增長決定了以后制得膜的孔徑。 Laxminarayan等對iPP晶體的生長和液滴相的粗化過程的相互關系進行了研究。將30%(Mwt) iPP/DPE體系以130K/min的降溫速率從433K降至378K,結果發現,從1~4min的過程中,體系中液滴相的粗化過程非常明顯,膜孔徑越來越大,但到了4min以后,液滴就幾乎停止生長了。 Matsuyama2用成核機理來解釋iPP稀釋劑體系亞穩定區的粒子增長,解釋了深度淬冷可帶來更小的液滴的現象。 McGuire等21對粗化過程提出了一些新的見解。他們對iP!DPE體系進行研究,結果發現,在液滴增長經典公式d=t中,當液滴相的體積分數從0.1增至0.61,指數a從0.22變大到0.47。他們隨后又提出液滴生長模型,在iPP/DPE的實測的液滴生長數據與之對比,當表面張力波動15%時,誤差11%;當 Hamaker參數波動15%時,誤差4%;當適配參數波動15%時,誤差11%1。Yag等ω以莰烯(CH)作為稀釋劑,制備iPP管式膜,隨著淬冷溫度的降低,膜的微觀結構會發生變化,在40℃下淬冷時,出現球串結構,而隨淬冷溫度的降低(30℃、20℃、10℃)出現越來越多的葉片狀( leafy structure)結構。Kim等2研究30%(wt)、50%(w)、70%(w)的 iPP-CroH2體系,發現慢冷時得到的球晶內的孔和球晶間的孔均比淬冷時大得多。Iim等用50%(wt)的iPPC2H體系分別在7、46、760l10K/min的速率下冷卻,發現隨著冷卻速率的提高,晶核密度提高,球晶數量增多、尺寸減小。 Mcguire等用20%(wt)、40%(wt)、60%(w)的iPP/C2H在1、10、50、100K/mn的速率下冷卻也得到了同樣的結果?？梢姴煌拇憷錅囟燃按憷鋾r間,對液滴的生長和結晶產生很大的影響,從而影響微孔膜的微觀結構制備非對稱結構的微孔膜是近年的研究熱點之一。為了得到非對稱結構, Atkinson用溫度梯度和表面蒸發兩種方法,發現溫度梯度對孔徑變化的影響不大,而通過表面蒸發稀釋劑,產生縱向的濃度差可得到明顯的非對稱結構。而且選擇高粘度低分散性的稀釋山中國煤化工滴流動減速,有利于保持濃度梯度,所制得微孔結構非對稱性好。 Matsuyama t有CNMHG溫度梯度和濃度梯度的方法可以得到非對稱結構,發現在淬冷前,延長表面秦友時向、升兩環境面及、樣品溫度對得到非對稱結構有利,例如在30%(w)體系,表面稀釋劑蒸發3min后得到的膜,頂部孔徑1{m左右,底部5高分子通報2005年6月工業化中有時聯用TP法與拉伸法制備PP中空纖維膜“,用少量的稀釋劑,在成膜后,拉伸微孔膜,增大和固定已有的微孔。顧斌等研究發現,由于聚丙烯結晶時,石蠟油被排斥在晶片之間,因此片晶易被均勻拉開形成微孔,當定向拉伸微孔膜40%,微孔膜空隙率與用MSCS拉伸100%相當,且表面不產生皮層。近年來研究的另一熱點是對聚丙烯膜進行親水性改性, Chung等用羥基化聚丙烯( hydroxylatedpolypropylene,PPOH)和聚丙烯進行共混,改善膜的親水性能,在膜分離過程中大大提高了膜通量和截留率膜污染現象也大大減小。 Onishi等使用聚2-甲氧基丙烯酸酯接枝聚丙烯(PP-g-PMEA)制備微孔膜,由于其為接枝共聚物,所得膜的結構與同等條件下iPP制得膜相近,但 PP-g-PMEA為親水材料,不吸附蛋白質,具有較高的抗污性。此外還可對已制得的iP微孔膜進行后處理,后處理主要有兩種方法(:(1)表面包覆處理:以甲基乙烯纖維素的乙醇溶液浸潤微孔膜,水通量可提高34%;(2)表面接枝處理,用化學、光化學、輻射、等離子體接枝等方法在聚丙烯膜上接枝丙烯酸、甲基丙烯酸酯、甲基丙烯酸甲酯等親水基團,得到親水膜。2TPS法制備聚乙烯微孔膜2.1低密度聚乙烯(LDPE)與線性低密度聚乙烯( LLDPE)駱峰、張軍等圓以DPE為稀釋劑制備LDPE微孔膜。測得LDPE接觸角大于90度,為疏水材料通過比較不同的聚合物濃度發現10%(w)-30%(wt)之間可形成良好連接,孔徑均一的蜂窩狀孔結構濃度在40%(wt)~50%(wt),孔洞相對獨立,但還可以看見明顯的球晶,當濃度為50%(w)以上,基本沒有微孔結構。在60℃下選擇不同粗化時間,由于體系過冷度大,相分離后富聚相迅速成核結晶,液滴相的粗化過程被抑制,孔徑呈無增大趨勢,而在90℃恒溫水浴中,結晶較慢,液滴可自由生長,所以膜的孔徑有隨粗化時間增大的趨勢。Kenigsberg制備了輻射交聯的線性低密度聚乙烯( LLDPE)微孔膜。例如先將100份 LLDPE/礦物油(17:83)混合體系先加熱至140℃混合均勻,再加入預先加熱到80℃的5份可輻射交聯的溶液(由10g甘油丙氧基三丙烯酸酯,0.5g的光敏劑和9g的己二酸二辛酯組成),進一步混合均勻后,在紫外光的照射下進行輻射交聯,最后用丙酮萃取出礦物油,即可得到具有交聯結構的 LLDPE微孔膜。22高密度聚乙烯(HDPE)Kaimal等選用不同的分子量分布的PE與石蠟油制備微孔膜。分子量分布變寬幾乎不影響孔隙率,但是透氣性依次減小,孔徑也依次增加。具有較低MFR值的HDPE制得的膜孔徑較大6。研究發現不同稀釋劑及其含量對微孔膜結構產生很大影響。張軍等發現在高溫(180℃)低剪切力的機械攪拌作用下,正十二醇、花生油、芥花子油、大豆油與正十二醇混合稀釋劑可以作為HDPE體系的稀釋劑,但發現花生油和芥花籽油體系基本無球晶生成。付金紅等發現對于HDPE正十二醇體系,隨著HDE初始濃度的增加,膜孔徑減小。體系濃度在10%(wt)和15%(wt)時能形成良好連接的葉狀結構;而在20%(w)~50%(wt)能看到明顯的球晶結構,球晶與球晶的孔隙較大;60%(wt)時孔徑很小,孔的數量則更少,球晶結構更為明顯。同時,混合溶劑也可作為HDPE的稀釋劑,例如,正十二醇與大豆油混合作稀釋劑,當兩者比例為554/6、3/7時體系結晶也不明顯,而614、7/3、812體系明顯具有較大的球晶當稀釋劑正十二醇/大豆油并用比小于5/5時,隨著正十二醇在混合稀釋劑中所占重量分數的增加,微孔膜孔徑減小。并用比大于5/5時,正十二醇含量對孔徑?jīng)]有影響。Ⅴ adalia等4用HDPE與鄰苯二甲酸二(十三)烷基酯( ditrydecylphthalate,oP)和十六烷( hexadecane)三元體系通過TS法制備了微孔膜。他們發現,DTDP是HDPE的非良溶劑,而十六烷則是良溶劑,以中國煤化工P和十六烷體系的臨界共溶溫度(UCST)是133.5℃,比純DTDP體系的155.1低,溶劑組成改為CNMH87.5/12.5時,UCST為127.3℃,T。和T。降低很多,溶劑,ST為122.1℃,T和T。降低不是很明顯。當溶劑組成變?yōu)?0/20時,無法觀察到LL相分離。在萃取劑研究方面 Matsuyama等選用十種萃取劑做對比。當選用低表面張力或低沸點萃取劑時第3期高分子通報43·萃取劑揮發時,增大的毛細力易導致孔壁塌陷,所得膜的尺寸收縮增大,孔隙率、孔徑、滲透性均有降低。lzod等還提出了新的萃取礦物油方法,即讓纖維膜在二甲基二甘醇水溶液中萃取礦物油,再用水作為第二萃取劑萃取二甲基二甘醇,最后在110℃下蒸發掉水。同iPP一樣,也有文獻報道加入助劑改變HDPE膜的性能。例如在加入成核劑(二芐基山梨醇)之后,膜孔徑明顯變小。 Exited等在交聯促進劑作用下使稀釋劑之間和可交聯,稀釋劑與聚合物之間產生交聯制備微孔膜。例如100份亞麻油混合0.15份交聯促進劑(鈷72#),在271℃下以60:40的比例與HDPE混合均勻,并擠出,再在20℃下加熱60mn讓亞麻油充分交聯,最后在異丙醇中洗滌,得到重量減低僅為16%,孔徑0.4μm的微孔膜。Ⅴ itzthum等用HDPE與牛脂胺制備中空纖維膜,在升溫形成均相后,比較30℃和60℃兩種冷卻溫度對膜孔結構的影響,發現30℃淬冷易產生大面積的致密皮層,而60℃幾乎不產生。Sun用HDPE與聚乙二醇[Ply( ethylene glycol),PEG]制備中空纖維膜,在加熱混合后直接在冷水中淬冷,由于PEG溶于水,微孔膜外表面發生NIPS,內部發生TS。們PS和NPS共同作用,得到較好的具有非對稱結構的膜(外表面孔徑小于內部)。2.3超高分子量聚乙烯( UHMW-PEUHMW-PE是指粘均分子量在150萬以上的聚乙烯,由于其分子量遠遠大于普通聚乙烯,耐磨性、抗沖擊性幾乎是所有塑料中最好的。另外,還具有耐低溫性、不粘附性及衛生性。 UHMW-PE分子量分布窄,膜的透氣性好“。當HDPE中含 UHMW-PE20%(wt),按JsP8117標準測得透氣量為430s/100mL,而含 UHMW-PE5%(w),只需380s/100mL,證明了 UHMW-PE可制備更好透氣性的微孔膜。何亞東等4使用 UHMW-PE,采用mPS法制備微孔材料,結合 UHMW-PE/石蠟油二元體系相圖,研究了該體系的相分離過程及組成對最終微觀結構的影響,并且確定了 UHMW-PE與不同溶劑體系的相互作用參數,分析了由于溶劑不同造成相互作用參數的差異,以及導致最終微觀結構的差別。Lopatin等“提出用 UHMW-PE與礦物油混合采用TPS法制備微孔膜,由UHMW-PE制得的微孔膜相對HFE微孔膜,具有更好的空氣與水的滲透性;同時選用萃取劑時發現使用己烷時孔隙率幾乎不變(64%),而使用熱乙醇時,孔隙率下降(48%)。Kono“使用液體石蠟作為稀釋劑,二氯甲烷為萃取劑,在萃取稀釋劑后,130℃下進行雙向拉伸,得到微米級的微孔膜。 Takita等對比了使用不同 UHMW-PE與HDE比例制備的微孔膜,發現提高UHMWPE的含量可提高膜的伸長率,降低熱收縮。3TIPS法制備乙烯-丙烯酸共聚物(EAA)微孔膜乙烯與丙烯酸共聚物由于在乙烯中引入丙烯酸參加共聚,使材料由疏水變?yōu)橛H水,雖鏈的規整性被破壞,EAA仍然是半結晶型高聚物,使得EAA具有一定的強度、耐油耐溶劑性以及耐酸堿性。駱峰等∞經過測定,EAA的接觸角小于90度,證實為親水高分子材料。 Matuyama等用EAA的鋅鹽/DPE體系與PE/DE進行比較并作出相圖,發現隨丙烯酸含量增髙,EAA鋅鹽的濁點曲線向高溫移動,而結晶曲線向低溫移動,在降溫時體系要更長的經歷液-液相分離區,得到較大孔徑的微孔。他們認為聚合物與DPE的相互作用能力變?nèi)?導致體系在高溫下就發生相分離。而結晶溫度曲線的下移則是因為AA基團的增加,使得聚合物的規整性變差,結晶能力降低。在駱峰等用3種不同丙烯酸含量的EAA試驗時,也得到相似的結論付金紅選用多種溶劑作為稀釋劑,實驗證明植物油(大豆油、芝麻油、花生油、芥花子油)、鄰苯二甲酸二乙基己酯(DoP)、二苯醚(DPE)等可以做為熱致相分中國煤化工劑。用大豆油、芝麻油、花生油制得的膜孔徑為18、1.6、0.6m,而用DOP孔CNMHGamo駱峰等卿2研究含DPE的10%(w)-50%(w)EAA體系,發EAA宮量旳增大,得到微孔孔徑減小,孔隙率也減小。當EAA的濃度超過60%,濃度已大于偏晶點由于不經過LL相分離,幾乎看不到孔的存在。張軍等“3還證實隨著淬冷溫度的逐漸升高,孔徑逐漸變大。在0℃和30℃的恒溫條件下高分子通報2005年6月時,體系的過冷程度都很大,體系迅速通過LL相分離區而進入結晶溫度以下區域,由于結晶驅動力大使得形成的晶核很多,造成留給液滴相粗化的空間很小,此外液滴相的生長因為球晶的生長以及高分子鏈段運動能力的喪失而早早地中止,最終形成的孔徑?jīng)]有明顯的區別,在1~3m之間;在60℃的恒溫條件時,體系的結晶驅動力沒有0℃和30℃時的來得大,液滴相在富聚合物相產生穩定的晶核之前有一定的時間進行粗化過程,孔徑在在3~5m之間;而在90℃時,體系始終處于結晶溫度線以上,富聚合物相中沒有結晶驅動力,所以不會存在結晶過程對液滴相粗化過程的抑制,液滴相可以自由地生長直至體系在冰水混合物中冷卻固化,最終得到的孔徑達到6~8m。4TS法制備乙烯-乙烯醇共聚物(EVAL)微孔膜EVAL亦可稱 EVOH,是乙烯與乙烯醇共聚物。EVAL由于鏈上帶有一OH基團,具有親水性。專利報道用EⅤAI36份與PEG44份180℃下混合均勻后,在60℃水浴中淬冷,最后用異丙醇萃取PEG得到微孔膜,實驗測得體系富聚相的相分離溫度為140℃,固化溫度為115℃( solidification temperatures)。 Waller改變傳統的PEG作為稀釋劑的方法,在選用丙三醇與PEG一同作為稀釋劑制備EVAL微孔膜,得到孔徑很小(0.01pm)的膜Iiu等”以PEG作為EVAL的稀釋劑,作出該體系的系列相圖后發現,隨著EⅤAL分子量的增加,混合物的相容性能變差,LL相分離線向高溫方向移動,但EVAL的分子量分布對體系的相容性沒有影響當聚合物中OH基團含量逐漸增加,體系的LL相分離線和結晶溫度曲線都會向高溫方向移動,他們認為這是因為OH基團含量的增加溶解度參數會隨之升高,這樣就限制了聚合物和稀釋劑之間的相互作用。Matsuyama等也對比了的多種不同羥值的EⅤAL制膜,并作出熱力學相圖。采用乙烯含量27%(w)40%(w)的EvAL,由于直接進入SL分離區,形成了粒子狀( particulate structure)結構,而用乙烯含量60%的EⅤAL則形成蜂窩狀結構,其水通量要優于粒子狀結構的膜Luo等用異丙醇與水共同作為稀釋劑制得EVAL微孔膜,作出了體系的相圖。選用高于UCST的淬冷溫度(60℃),由于液滴的結合機理,得到較大微孔。選用略低于結晶溫度的淬冷溫度(30℃),粗化與結晶同時發生,得到蜂窩狀的微孔。選用遠低于結晶溫度的淬冷溫度(5℃),體系迅速結晶,得到葉狀微孔結構并且三者的孔徑依次減小。 Matsuyama等對比不同的EVAL含量與不同的淬冷溫度制膜,發現增高EVAL含量和低淬冷溫度得到的微孔膜的截留效果好,但水通量降低。郭行蓬等。比較了兩種羥基不同的EAL和PEG相圖的差異。在此基礎上,以PEG為稀釋劑,mFS法制備了EVAL中空纖維膜。結果表明,紡絲時的冷卻水浴溫度、稀釋劑的抽提溫度以及EⅤAL含量對中空纖維的透氣性有明顯的影響。Waller在其工藝中使用的聚合物濃度較高,為提高孔隙率、防止產生皮層,采用后期拉伸的方法,而在EVAL中通過添加特殊的彈性體可以提高拉伸強度而不影響孔徑和通量。Young等6在用EVAL與二甲基亞砜制備微孔膜時,分別使用表面蒸發稀釋劑和浸入水中溶出稀釋劑的辦法得到具有非對稱結構微孔膜。5ⅢPS法制備聚(4-甲基-1-戊烯)微孔膜聚(4-甲基-1-戊烯)(TPX)是一種高度結晶的聚烯烴,作為制備TIPS法微孔膜的材料,它具有以下優點:透氣性高(水透過率為PE的⑩0倍)、熱穩定性好(熔點230~250℃,熱變形溫度200℃)、機械強度高、耐化學溶劑性很強,熔點下幾乎不溶于任何溶劑以及融化狀態下粘度低。Llyd等最早提出用TPX加入53%(wt)的礦物油制備微孔膜,在263℃的混合溫度,79℃的淬冷條件下,得到葉狀結構的微孔膜,孔徑約為1pm中國煤化工在隨后的專利中, Muller等提出TPX中加入相容性較CNMHG脂)的同時,加入沸點較低且與TPX相容性較差的第二稀釋劑(如三醋酸丙三醇酯),混合均勻后在一個表面蒸發第二稀釋劑,使在厚度方向上產生稀釋劑濃度差,得到具有非對稱結構的微孔膜。例如選用己二酸二辛酯/三醋酸丙三醇酯,260℃下將40%(w)的TPX與60%的混合稀釋劑(含己二酸二辛酯60%(wt),三醋酸丙三醇酯第3期高分40%(w)加熱混合,240℃下在模頭擠出,得到2m長的中空纖維膜,再在18℃的混合稀釋劑溶液中(成分同前)淬冷,最后用異丙醇萃取稀釋劑得到微孔膜。該微孔膜的孔隙率為61.9%,氧氣通量為292 ml/ minm2。為了改善拉伸性能,又在TPX中加入了10%的PP,得到了結構基本不變,而拉伸伸長率增加到225%的中空纖維膜。 Kessler等用DOP與三醋酸丙三醇酯混合溶劑(或再加入少量蓖麻油)作為稀釋劑,制得TPX中空纖維膜與平膜。例如用35%(w)的TPX與65%(wt)的混合溶劑290℃混合均勻后擠出,纖維在18℃的丙三醇中冷卻,再以異丙醇萃取稀釋劑,得到孔徑0.25μm的微孔膜,該膜的外表面形成不明顯的細小微孔,而內部形成微孔較大的非對稱結構。6結東語PP、PE、EAA、EVAL、TPX等聚烯烴或其改性產物,它們的共同特點是常溫下為結晶高聚物,具有很好的化學、物理穩定性。但是,這些材料常溫下找不到良溶劑,無法使用NIPS法制備微孔膜。TF法制備微孔膜的方法拓展了膜材料的范圍,開辟了制備微孔膜的新途徑,隨著研究的不斷深入,該制膜方法制得的高分子微孔膜將有著廣大的工業應用前景。參考文獻:[1]高以恒,葉凌碧.膜分離技術基礎,北京:科學出版社,1989:106-109[2]Castro A J. USP 4, 247498,1981[3] Vizthum G H, Davis M A. USP 4,490, 431,1984[4] Shipman G H.UP4,539,256,1985[5] Mrozinski JS.USP4,726,989,19886] Kinzer KE.USP4,867,881,1989[7]Kim JJ, Kim S S, Hwang J R.USP 5,250,240, 1993[8] Matsuyama H, Teramoto M, Kudari S. J Appl Polym Sci, 2001, 82(1)169-177[9] Kim S S, Lim G B A, Alwattari AA, et al. J Membr Sci, 1991, 64(1): 41-53[10]Lim G B A, Kim S S, Ye Q, et al. J Membr Sci, 1991, 64(1): 31-40[11] Yang M C, Pemg J S. J Polym Res, 1999, 6(4)[12] Matsuyama H, Berghmans S, Lloyd D R. Polym, 1999, 40(9): 2289-2301[13]Lloyd D R, Barlow J W, Kinzer K E. J Membr Sci, 1991, 64(1-2): 1-11[14]孫衛明,杜慧芳功能高分子學報,1996,9(3):453~460[15] McGuire K S, Laxminarayan A, Martula D S. J Colloid Interface Sci, 1996, 182(1): 46-58[16] Radovanovic P D, Perez M A, Thomas S D. USP 6,461, 724,2002[17] Weimer W K, Keenan G E, Kinney R J. USP 5,690,949, 1997.[18 Kessler E, Batzilla T, Wechs F, et al. USP 6, 375,876, 2002[19] Exsted B J, Maki R J, Mailland J M. USP 6,010,776, 2000[20] Atkinson P M, Lloyd D R. J Membr Sci 2000, 171(1): 1-18[21]侯文貴,李憑力,張翠蘭,等,第四屆全國膜和膜過程學術報告會論文集,153-159[22]鐘順和,李傳峰,孫宏偉,等,膜科學與技術,2002,2(4):21-25[23] Matsuyama H, Okafuji H, Hajime M, et al. J Appl Polym Sci, 2002, 84(9): 1701- 1708[24] Laxminarayan A, Meguire K S, Kim S S, et al. Polym, 1994, 35(14): 3060-3068[25] Masuyama H, Teramoto M, Kuwamura M. Polym, 2000, 41(24): 8673-8679[26]McGuire K S, Laxminarayan A, Lloyd D R. Polym, 1995, 36(26):4951-496[27] McGuire K S, Lloyd D R, Lim G B A. J Membr Sci, 1993, 79(1): 27-34[28]Kim S S, Lloyd D R. J Membr Sci, 1991, 64(1-2): 13-29[29] Matsuyama H, Yuasa M, Kitarnala Y, et al. J Membr Sci, 2000, 179(1-2): 91-100[30]顧斌,曹毅,杜強國,楊玉良.功能高分子學報,1999(3):281-284[31] Chung T C, Lee SH. J Appl Polym Sci, 1997, 64(1-2): 1-11[32] Onishi M, Shimura K, Seita Y. Polym, 1995, 46(2): 219-223中國煤化工[33]孫衛明,楊予根,王洪冰,現代化工,1996,16(7)48-49[34] Baea B, Chunb B H, Hac H Y. et al. J Membr Sci, 2002, 202 245-252CNMHG[35]駱峰.學位論文.南京工業大學,2001[36]張軍,駱峰,王曉琳,等.第四屆全國膜和膜過程學術報告會論文集2002,231~226[37] Kenigsberg I. USP,928,582, 199946高分子通報2005年6月[38]Kaimal N, Takita K, Kono K.USP133,2000[39]張軍,付金紅,萬靈書,等第四屆全國膜和膜過程學術報告會論文集.2002,B35,225~230[40]付金紅.學位論文,南京工業大學,2003[41] Adalia H C, Lee H K, Myerson A S, et al. J Membr Sci, 1994, 89(1-2): 37-50[42] Matsuyama H, Kim M, Lloyd D R J Membr Sci, 2002, 204(1-2): 413-419.[43] Izod T P, Hacker S M, Bose A, USP 5,230,854,199[44] Sun H, Yi Y S, Rhee K B. USP 6, 436, 319,2002[45] Lopatin G, Yen L Y, et al.USP4,778,601,1988[46 Takia K, Funaoka H, Kaimai N. USP 6, 245, 272, 200147]何亞東,薛平,何繼敏,等,中國塑料,199,13(5):48~55[48]何亞東,薛平,何繼敏,國塑料,199,13(5):56-6[49 Kono K, Mori S, Miyasaka K. USP 4,,, 198650]駱峰,張軍,王曉琳,等.高分子學報,2002,(5):566-571[51]Matsuyama H, Berghmans S, LLoyd D. I Membr Sci, 1998, 142(2): 213-214[52]付金紅,張軍,王碧佳,等,第四屆全國膜和膜過程學術報告會論文集,2002,202[53]駱峰,張軍,王曉琳,等.第四屆全國膜和膜過程學術報告會論文集,2002,209-215[54]張軍,駱峰,王曉琳,等.高分子學報,2003,(2):241-246[55]張軍、駱峰、王曉琳,等第四屆全國膜和膜過程學術報告會論文集,2002,216-23[56 Miller H J, Wechs F. USP 4,968, 733, 1990[57] Waller C P.USP5,962,544,1999[58]LiuB,DuQ, Yang Y.200,180(1):81-92[59] Matsuyama H, Kobayashi K, Maki T, M. et al. J Polym Sci: Part B, 2001, 82(10): 2583-2589[60] Luo R L, Young T Y, Sun Y M. Polym, 2002, 44(1):157-16661] Matsuyama H, Iwatani T, Kitamura Y. J Appl Polym Sci, 79(13),2001[62]郭行蓬,柳波,葛昌杰,等功能高分子學報,2001,14(1):23-26[63] Yong T H, Huang Y H, Chen L Y J Membr Sci, 2000, 164(1-2): 111-120[64] Lloyd D R, Kinzer E K, Tseng H S. J Membr Sci, 1990, 52(3):239-261[65 Muller M O, Kessler E, Hormscheidt R R.USP921,2002[66] Kessler E, Batzilla T, Wechs F, et al. USP6Research Review on Polyolefin Microporous Membrane viaThermally Induced Phase SeparationLUO Ben-zhe, ZHANG Jun, WANG Xiao-Iin2(1 College of Materials of Science and Engineering, Nanying University of Technology, Nanying 210009, China;2 Department of Chemical Engineering, Tsinghua University, Beijing 100084, China)Abstract: Because it is difficult to find good solvents for non-polar crystallizable polymer at room temperaturethe microporous membranes cannot be made by non-solvent induced phase separation. But a recently developedmethod of thermally induced phase separation has resolved the question. Researches showed that some polyolefisuch as polypropylene( PP ), polyethylene( PE), poly( ethylene-co-vinyl alcohol )EVAL, ethylene-acrylic acidcoplymer(EAA)and poly(4-methyl-1-pentene)(TPX)are materials of making microporous through thermally inducedphase separation. This article reviews the research development and focuses on the effects of different kinds ofaterials(polymer, diluents, extractants and additive agents) on microporous membranes pore diameter, transferrate and asymmetric structureKey words: Polyolefin; Microporous membrane; Thermal中國煤化工search progress;eviewCNMHG
