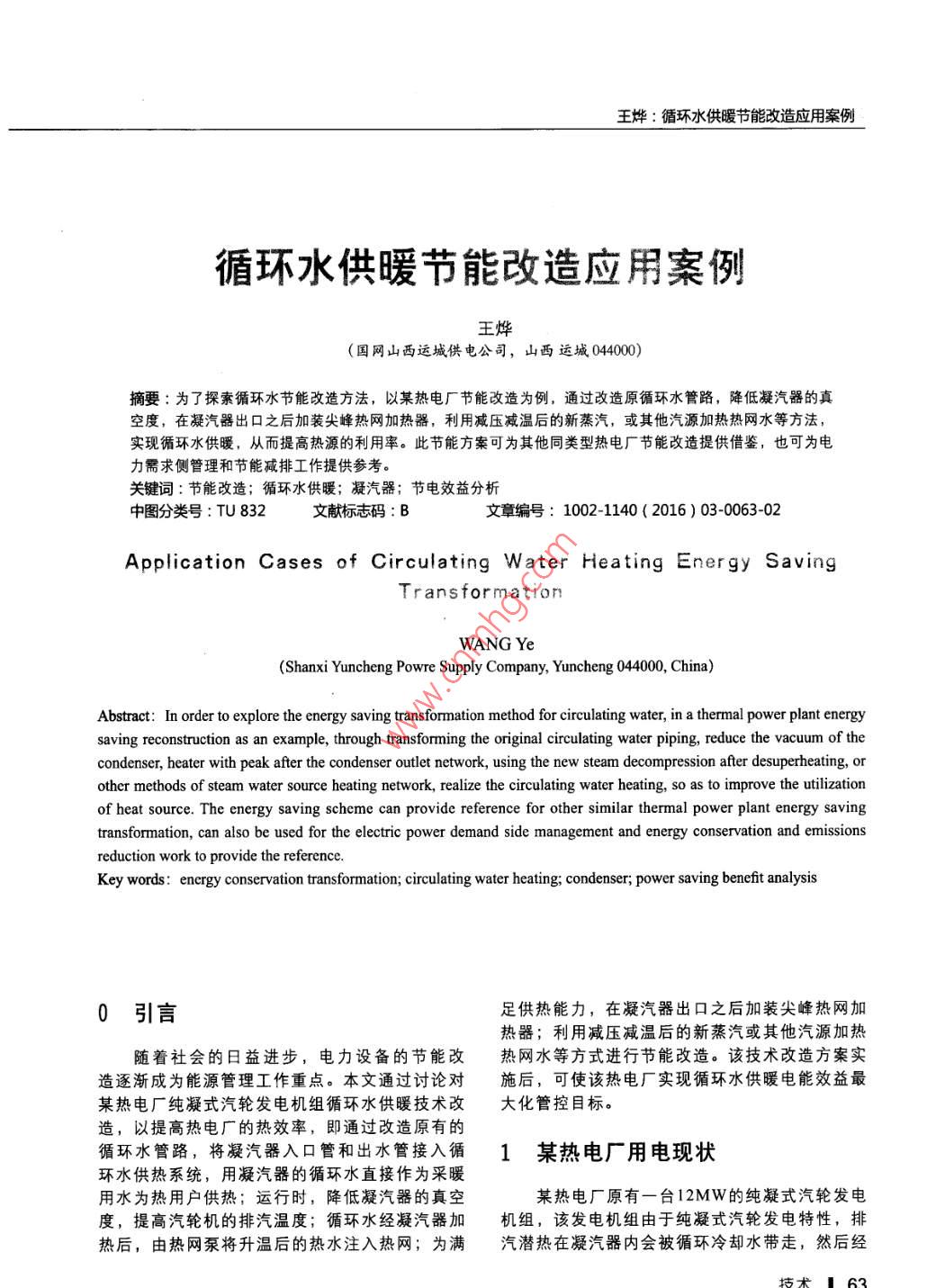

王燁:循環水供暖節能改造應用案例循環水供暖節能改造應用案例王燁(國網山西運城供電公司,山西運城0400摘要:為了探素循環水節能改造方法,以某熱電廠節能改造為例,通過改造原循環水管路,降低凝汽器的真空度,在凝汽器出口之后加裝尖峰熱網加熱器,利用減壓減溫后的新蒸汽,或其他汽源加熱熱網水等方法實現循環水供暖,從而提高熱源的利用率。此節能方案可為其他同類型熱電廠節能改造提供借鑒,也可為電力需求側管理和節能減排工作提供參考。關鍵詞:節能改造;循環水供暖;凝汽器;節電效益分析中圖分類號:TU832文獻標志碼:B文章編號:1002-1140(2016)03-0063-02Application Cases of circulating Water Heating Ener gy SavingTrans formationWANG Ye( Shanxi Yuncheng Powre Supply Company, Yuncheng 044000, China)Abstract: In order to explore the energy saving transformation method for circulating water, in a thermal power plant energysaving reconstruction as an example, through transforming the original circulating water piping, reduce the vacuum of thecondenser, heater with peak after the condenser outlet network, using the new steam decompression after desuperheating, orother methods of steam water source heating network, realize the circulating water heating, so as to improve the utilizationof heat source. The energy saving scheme can provide reference for other similar thermal power plant energy savingtransformation, can also be used for the electric power demand side management and energy conservation and emissionsreduction work to provide the referenceKey words: energy conservation transformation; circulating water heating; condenser; power saving benefit analysis0引言足供熱能力,在凝汽器出口之后加裝尖峰熱網加熱器;利用減壓減溫后的新蒸汽或其他汽源加熱隨著社會的日益進步,電力設備的節能改熱網水等方式進行節能改造。該技術改造方案實造逐漸成為能源管理工作重點。本文通過討論對施后,可使該熱電廠實現循環水供暖電能效益最某熱電廠純凝式汽輪發電機組循環水供暖技術改大化管控目標。造,以提高熱電廠的熱效率,即通過改造原有的循環水管路,將凝汽器入口管和出水管接入循1某熱電廠用電現狀環水供熱系統,用凝汽器的循環水直接作為采暖用水為熱用戶供熱;運行時,降低凝汽器的真空某熱電廠原有一臺12MW的純凝式汽輪發電度,提高汽輪機的排汽溫度;循環水經凝汽器加機組,該發電機組由于純凝式汽輪發電特性,排熱后,由熱網泵將升溫后的熱水注入熱網;為滿汽潛熱在凝汽器內會被循環冷卻水帶走,然后經能滅排冷卻塔冷卻后,以冷源損失的形式被浪費。為了提高該熱電廠的熱效率,需對循環水供暖進行技4效益分析術改造。機組改造后在額定工況下運行,采暖期可2節能改造技術方案回收熱量79.136GL/h,少發電折合熱量2.24GL/h,總節約熱量76.896GL/h,折合標準煤2.1加裝除鹽自動噴水降溫裝置2627kg標煤/小時,一個采暖期內機組能運行為解決排汽過熱問題,節能改造首先需要100d,節約標準煤6305t。效益分析如表1所示在凝汽器排汽口加裝兩組除鹽水自動噴水降溫裝置,以降低排汽溫度表1改造前后運行參數對比2.2在循環水系統加裝加藥裝置為防止循環水在凝汽器內沉積結垢影響傳熱單位純凝低真空3.43效果,降低出力,在循環水系統加裝加藥裝置,進汽壓力凝汽壓力0.0080.021通過計量泵加入補充水管道,然后用循環水供暖凝汽量32000系統控制采暖循環水的pH值,來達到良好的防進汽濕度垢效果。排汽溫度23加裝管網補水泵排汽焓KJ/kg2576為保證循環水供熱時安全運行,使凝汽器內凝結水焓174保持穩定的冷卻水壓,需在管網加裝補水泵。24在熱網回水母管上裝設安全閥為防止冷凝器超壓,熱網循環水泵安裝在5·結論凝汽器出口的管路側,以使凝汽器不承受較高的壓力,凝汽器所承受回水壓力以02MPa左右對于純凝式汽輪發電機組節能改造,通過對為宜。它和機組按額定工況運行時,凝汽器所承循環水暖改造,即加裝除鹽自動噴水降溫裝置、受的循環水泵出口壓力基本相同。同時在熱網回在循環水系統加裝加藥裝置、加裝管網補水泵、水母管上裝設安全閥,當回水壓力超過02MPa在熱網回水母管上裝設安全閥等措施,可有效地時,安全閥排放,然后從回水母管上取壓力信提高該熱電廠的熱效率。該熱電廠的節能改造方號,自動啟動原循環系統,而熱網循環水系統此案設計,可為其他純凝汽發電設計節能改造方案時自動關閉。與此同時,兩臺熱網循環水泵互為提供參考,也可增強社會企業節能管控意識,對備用,相互聯鎖,以確保熱網正常運行。促進社會能源利用效率的提高,實現節能減排目標具有重要意義。3節能改造后熱力系統示意圖參考文獻:經過技術改造后,基本實現了循環水供暖,其原則性熱力系統見圖1[]國網營銷部.能效管理與節約技術[M].北京:中國電力出版社,2012.冷副器299收稿日期:2016-02-05作者簡介:圖1原則性熱力系統王燁(1972),女,主要從事電氣節能技術研究。(責任編輯吳珂)
